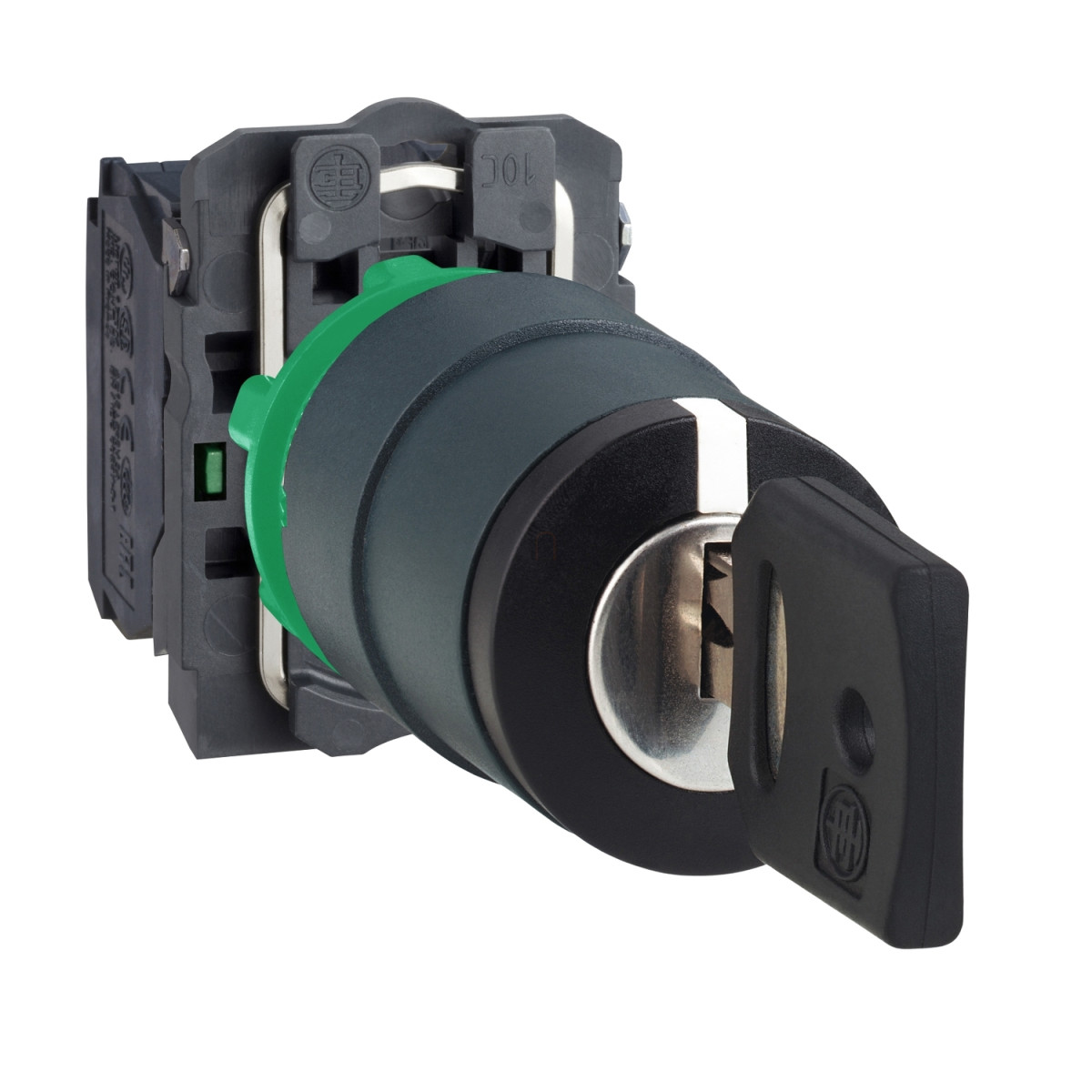

A Schneider Electric Harmony XB5 termékcsalád XB5AG03 jelzésű kulcsos kapcsolója egy professzionális ipari alkalmazásra tervezett kapcsolóelem, amely kiváló minőségű kivitelezéssel és megbízható működéssel rendelkezik. Ez a 22 mm átmérőjű, fekete színű műanyag kapcsoló három pozícióval és két normál nyitott (NO) érintkezővel biztosítja a sokoldalú felhasználhatóságot különböző ipari környezetben.
Az XB5AG03 kulcsos kapcsoló 455-ös kulccsal működtethető, ami biztonságos hozzáférést tesz lehetővé csak az arra jogosult személyek számára. A kapcsoló három pozícióban (+/- 45°) rögzíthető, és az egyik legfontosabb tulajdonsága, hogy a kulcs bármely pozícióban kivehető, így maximális rugalmasságot biztosít a felhasználásban. A sötétszürke műanyag előlappal és fekete kulcsfejjel ellátott eszköz standard, kerek fejkialakítással rendelkezik, ami az ipari környezetben megszokott és könnyen kezelhető forma.
Műszaki paramétereit tekintve az XB5AG03 kapcsoló 2 normál nyitott (NO) érintkezővel rendelkezik, amelyek lassú szakítással működnek. Az eszközt csavaros kapocsterminálokkal szerelték fel, amelyek képesek befogadni legfeljebb 2 x 1,5 mm² keresztmetszetű vezetéket kábelvéggel, vagy legalább 1 x 0,22 mm² keresztmetszetű vezetéket kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A méretei - 42 mm magasság, 30 mm szélesség és 96 mm mélység - kompakt beépítést tesznek lehetővé. A terminálok ISO n°1 (13-14)NO jelöléssel vannak ellátva a könnyű azonosíthatóság érdekében. A kapcsoló rendkívüli tartósságát jelzi az 1.000.000 ciklusos mechanikai élettartam, valamint a különleges védettség, amit az IP69, IP69K, IP66 és IP67 védettségi fokozatok biztosítanak. Ez a magas szintű védelem lehetővé teszi, hogy a kapcsoló ellenálljon akár 7.000.000 Pa nyomású, 55 °C-os nagynyomású mosásnak is 0,1 méteres távolságból.
Villamos jellemzőit vizsgálva az XB5AG03 hagyományos szabad levegőben mért hőárama 10 A az IEC 60947-5-1 szerint, névleges szigetelési feszültsége 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint, míg a névleges lökőfeszültség-állóság 6 kV az IEC 60947-1 szerint. A névleges üzemi áramok különböző feltételek mellett: 3 A 240 V-nál AC-15 kategóriában, 6 A 120 V-nál AC-15 kategóriában, valamint különböző értékek DC-13 kategóriában. Az érintkezők ezüstötvözetből (Ag/Ni) készülnek, ami kiváló elektromos vezetőképességet és hosszú élettartamot biztosít. Az elektromos megbízhatóság kiváló, tiszta környezetben λ < 10exp(-6) 5 V, 1 mA mellett, illetve λ < 10exp(-8) 17 V, 5 mA mellett. A kapcsoló rövidzárlat elleni védelme 10 A-es gG típusú olvadóbiztosítóval oldható meg az IEC 60947-5-1 szabványnak megfelelően.
Schneider Electric Harmony XB5 - XB5AG03 - komplett műanyag kapcsoló, Ø22, 455 kulcsos, 3 állású, 2NO műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony XB5
Termék típusa: Kapcsoló
Eszköz rövid neve: XB5
Előlap anyaga: Sötétszürke műanyag
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működési jellemzők
Működtető típusa: Rögzített
Működtető profilja: Fekete kulcsos kapcsoló
Működtető pozíció információ: 3 pozíció +/- 45°
Kulcszár típusa: 455-ös kulcs
Érintkezők típusa és összetétele: 2 NO
Érintkezők működése: Lassú szakítás
Csatlakozások - terminálok: Csavaros kapocsterminálok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csatlakozások - terminálok: Csavaros kapocsterminálok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Kiegészítő információk
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 96 mm
Terminálok leírása ISO n°1: (13-14)NO
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Kulcs kivételi pozíció: Bármely pozícióban
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nélküle
Nyomatékérték: 0,14 N.m NO elektromos állapot változtatáshoz
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Villamos jellemzők
Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval, pozidriv 1-es csavarhúzóval, 4 mm és 5,5 mm-es lapos csavarhúzóval
Érintkező anyaga: Ezüstötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Hagyományos szabad levegőben mért hőáram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Védelmi jellemzők
Védettségi fokozat: IP69, IP69K, IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Környezeti feltételek
Védelmi kezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -40...70 °C
Áramütés elleni védelem osztálya: II. osztály az IEC 60536 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
