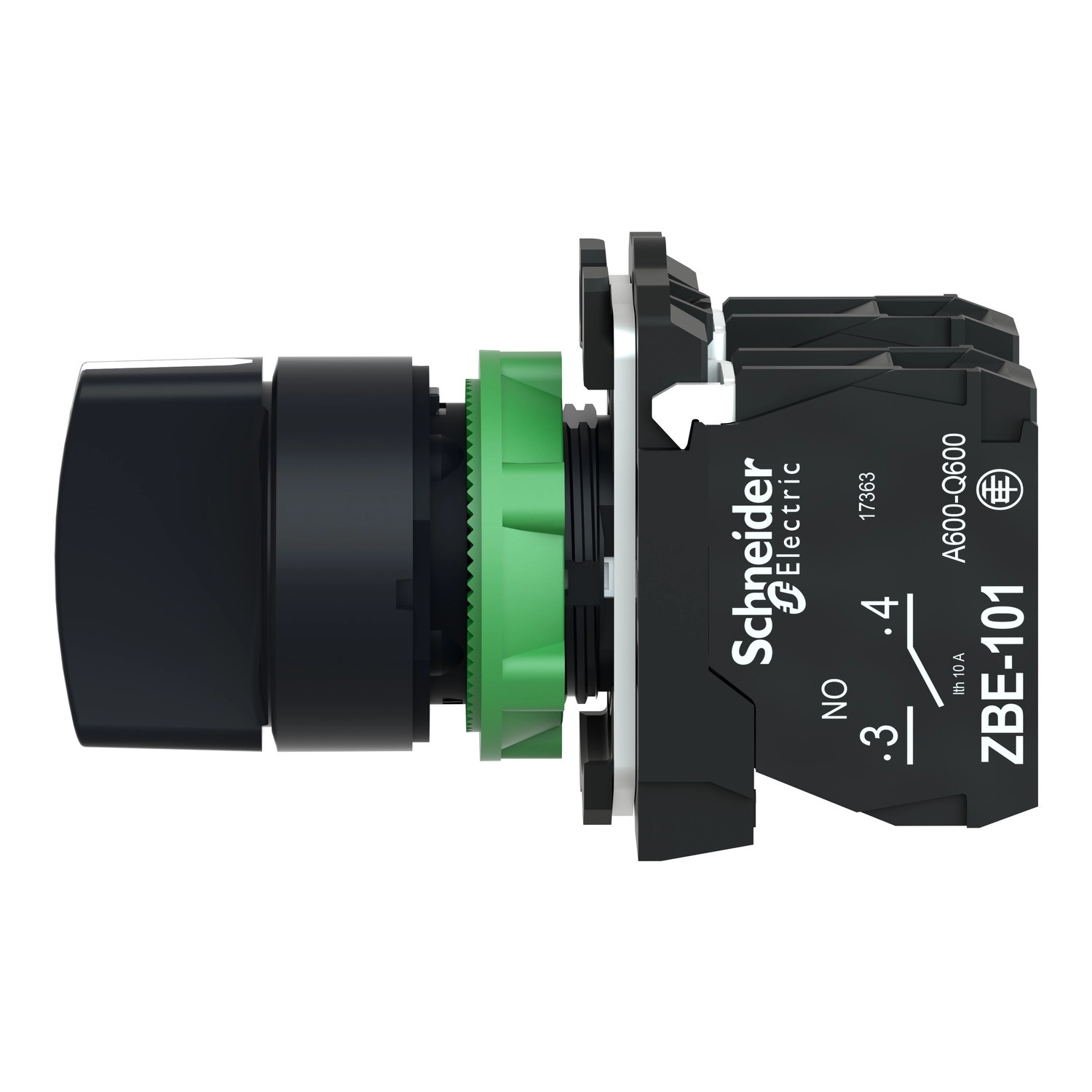

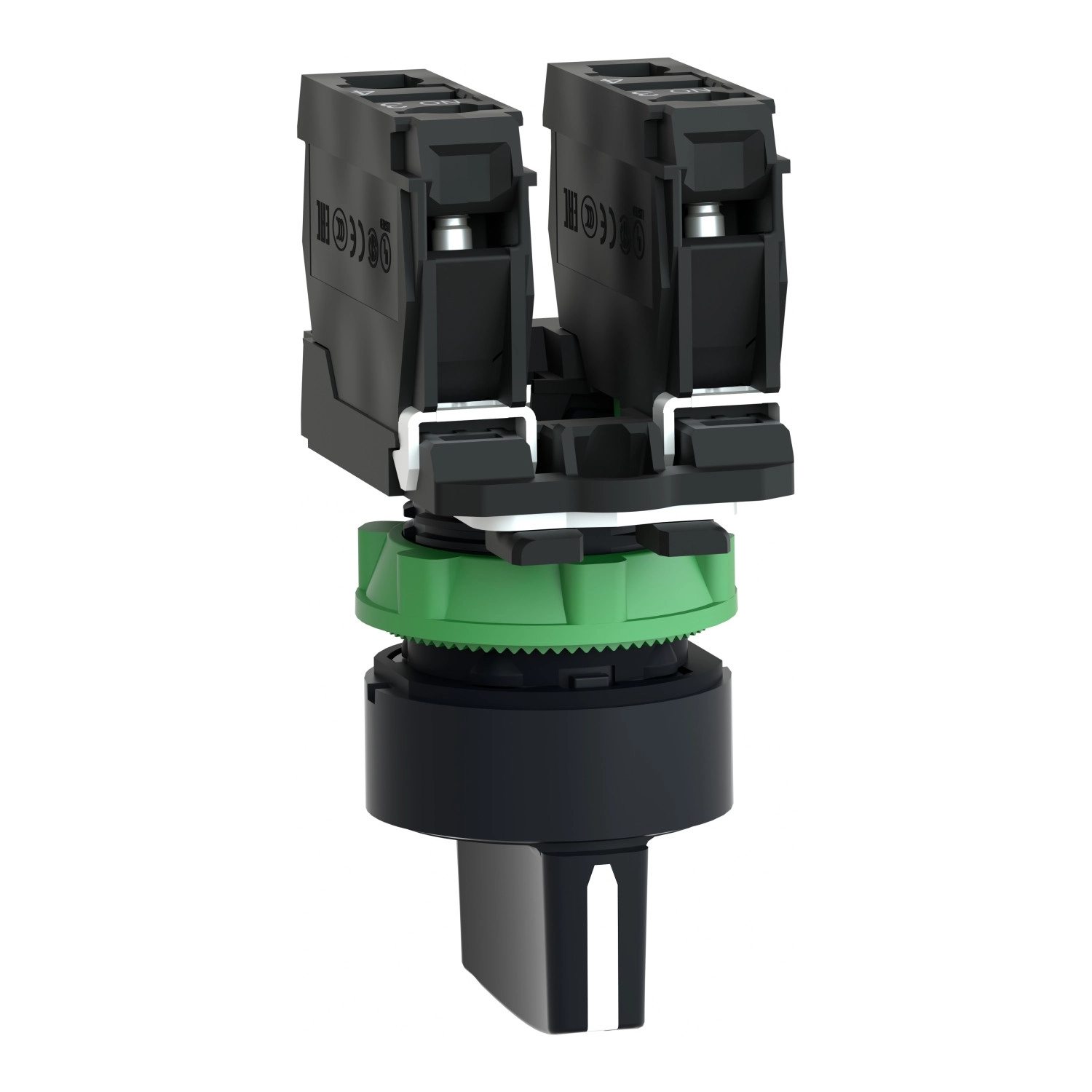

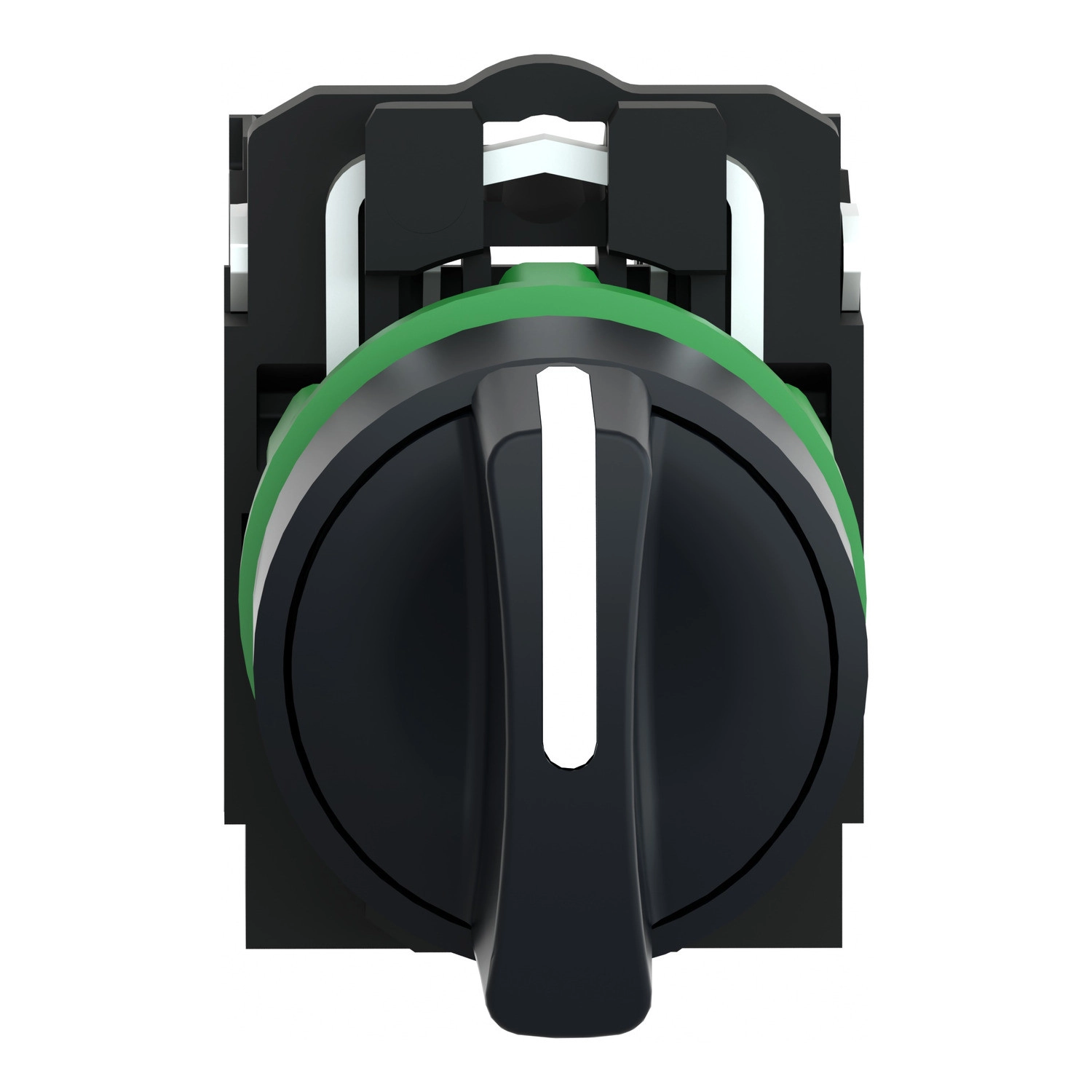

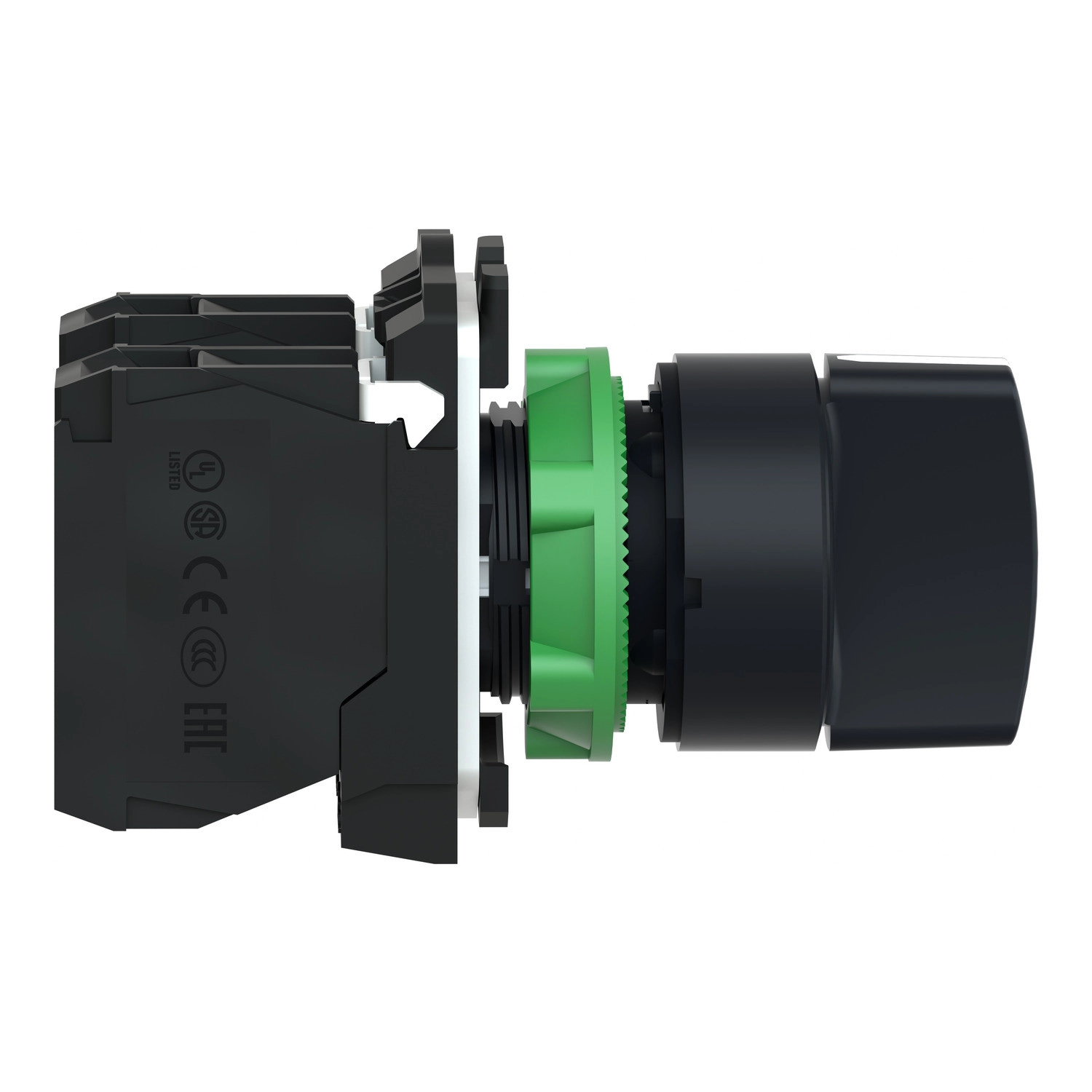

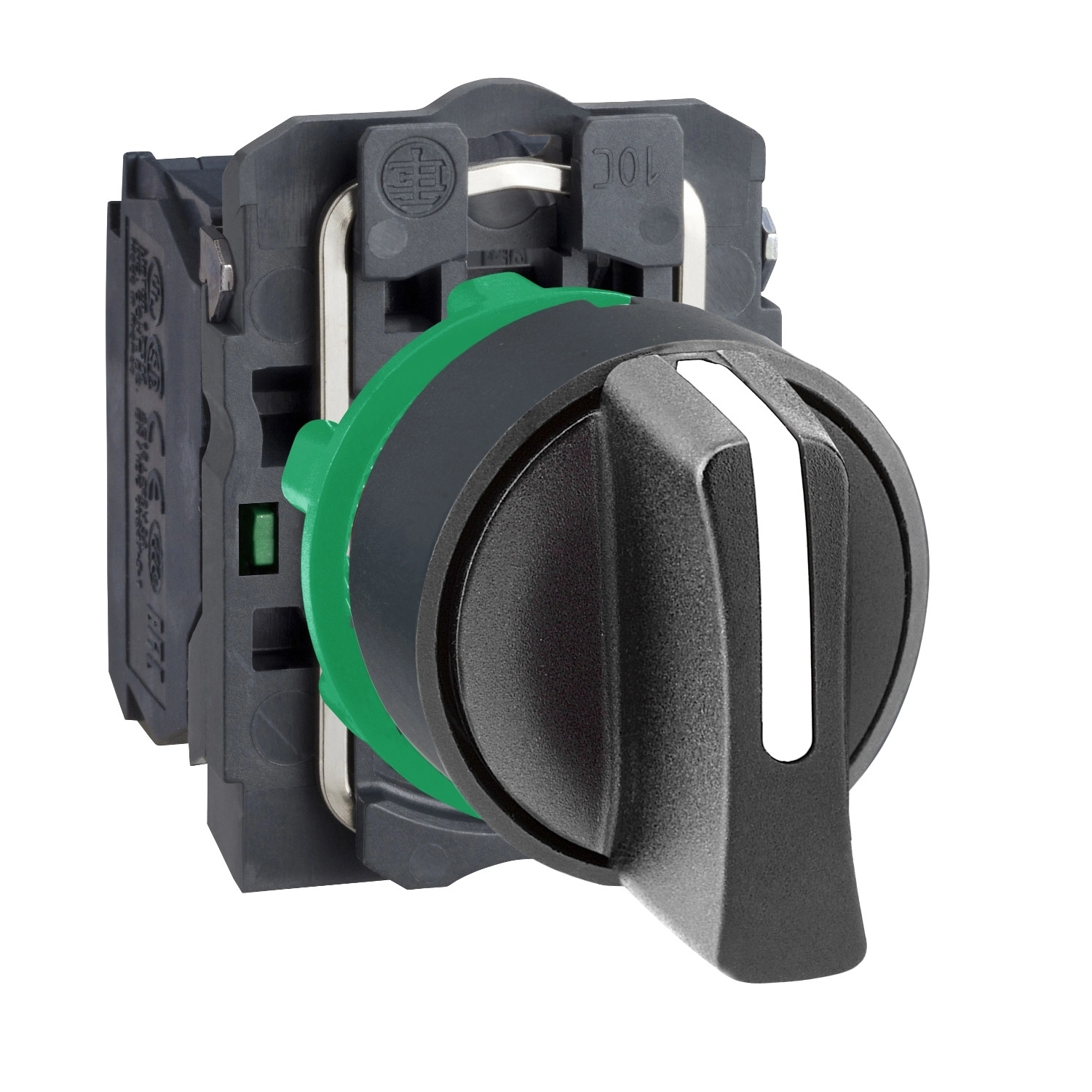

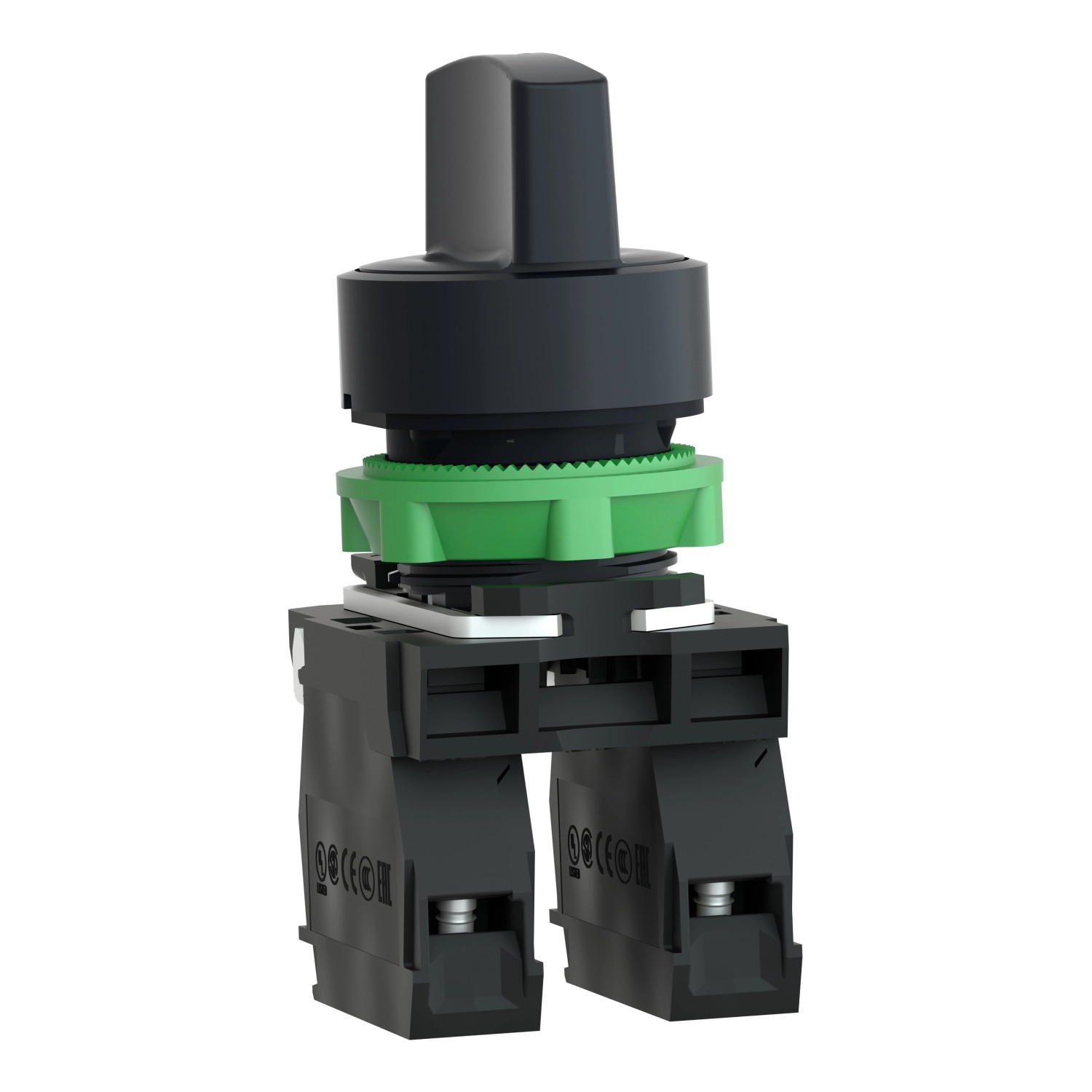

A Schneider Electric Harmony XB5AD53 választókapcsoló az ipari automatizálás egyik kulcsfontosságú komponense, amely megbízható működést és tartós teljesítményt kínál változatos ipari környezetben. Ez a fekete, műanyag kivitelű, 22 mm-es átmérőjű választókapcsoló tökéletes választás vezérlőpanelekhez, gépekhez és berendezésekhez, ahol gyakori kapcsolási műveletek szükségesek.
A Harmony XB5 termékcsalád részeként ez a választókapcsoló három pozícióval (+/- 45°) és középállásba történő rugós visszatéréssel rendelkezik, így kiválóan alkalmazható olyan helyzetekben, ahol a kapcsoló alaphelyzetbe való automatikus visszatérése alapvető követelmény. A standard fekete fogantyú ergonomikus kialakítása kényelmes használatot biztosít, miközben a robusztus kivitel tartósságot garantál még intenzív ipari körülmények között is. A termék két záróérintkezővel (2 NO) rendelkezik, amelyek csavarkötéses csatlakoztatást tesznek lehetővé.
A választókapcsoló kiemelkedő műszaki paraméterekkel büszkélkedhet. A készülék villamos terhelhetősége AC-15 üzemmódban 3A 240V-nál, 6A 120V-nál, valamint DC-13 üzemmódban is különböző áram- és feszültségszinteket támogat. A kapcsoló IP67, IP69 és IP69K védettségi szinttel rendelkezik, ami kiemelkedő védelmet biztosít por és nedvesség ellen, így olyan környezetben is alkalmazható, ahol nagynyomású vízsugárral történő tisztítás előfordulhat (7000000 Pa nyomásig 55 °C-on). Mechanikai tartóssága 1000000 kapcsolási ciklus, míg elektromos élettartama AC-15 üzemmódban szintén eléri az 1000000 ciklust különböző terhelési feltételek mellett.
A Schneider Electric XB5AD53 választókapcsoló univerzális felhasználhatóságát számos nemzetközi szabványnak való megfelelés biztosítja, beleértve az IEC 60947-5-1, UL 508, CSA C22.2 No 14 és más releváns előírásokat. A termék számos tanúsítvánnyal rendelkezik (BV, UL, CSA, DNV, LROS), ami tovább növeli alkalmazhatóságát különböző ipari szektorokban és földrajzi régiókban. Kiemelkedő rezgésállósággal (5 gn, 2-500 Hz tartományban) és ütésállósággal (30 gn, 18 ms-ig és 50 gn, 11 ms-ig) rendelkezik, ami garantálja a megbízható működést még szélsőséges környezeti feltételek mellett is.
Schneider Harmony XB5 választókapcsoló műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló
Rövid terméknév: XB5
Előlap anyaga: Sötétszürke műanyag
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Középállásba rugós visszatérés
Működtető profilja: Fekete standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Villamos jellemzők
Érintkezők típusa és összetétele: 2 NO
Érintkező működése: Lassú bontás
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
[Ith] hagyományos szabad levegő termikus áram: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Mechanikai jellemzők
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 70 mm

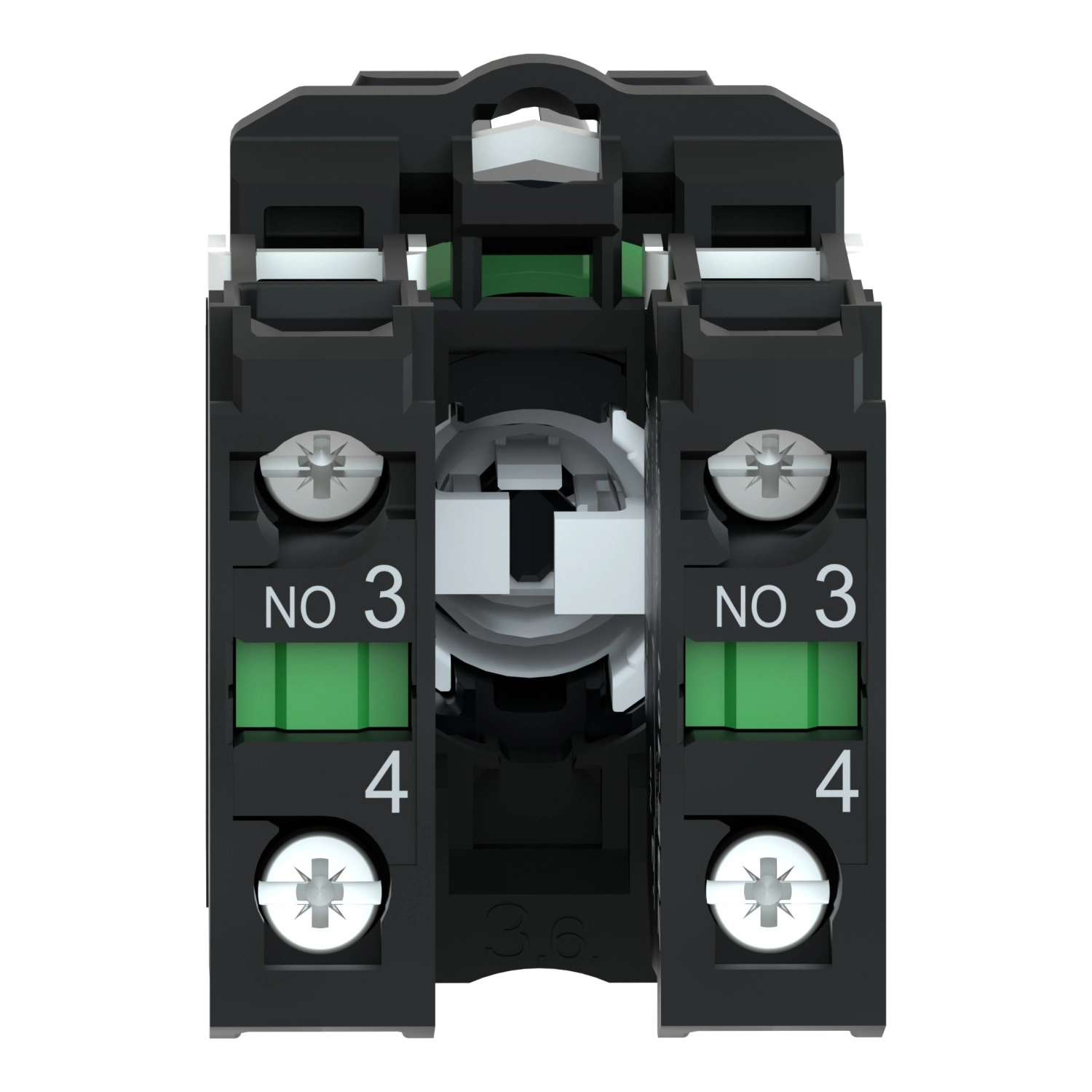

Kapcsok leírása ISO n°1: (13-14)NO
Nyomaték érték: 0,14 N.m NO elektromos állapot változás
Mechanikai tartósság: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyú, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyú, kompatibilis pozidriv 1-es csavarhúzóval
Hornyos, kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyos, kompatibilis lapos Ø 5,5 mm csavarhúzóval
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Elektromos áramütés elleni védelmi osztály: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, UL 508, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
