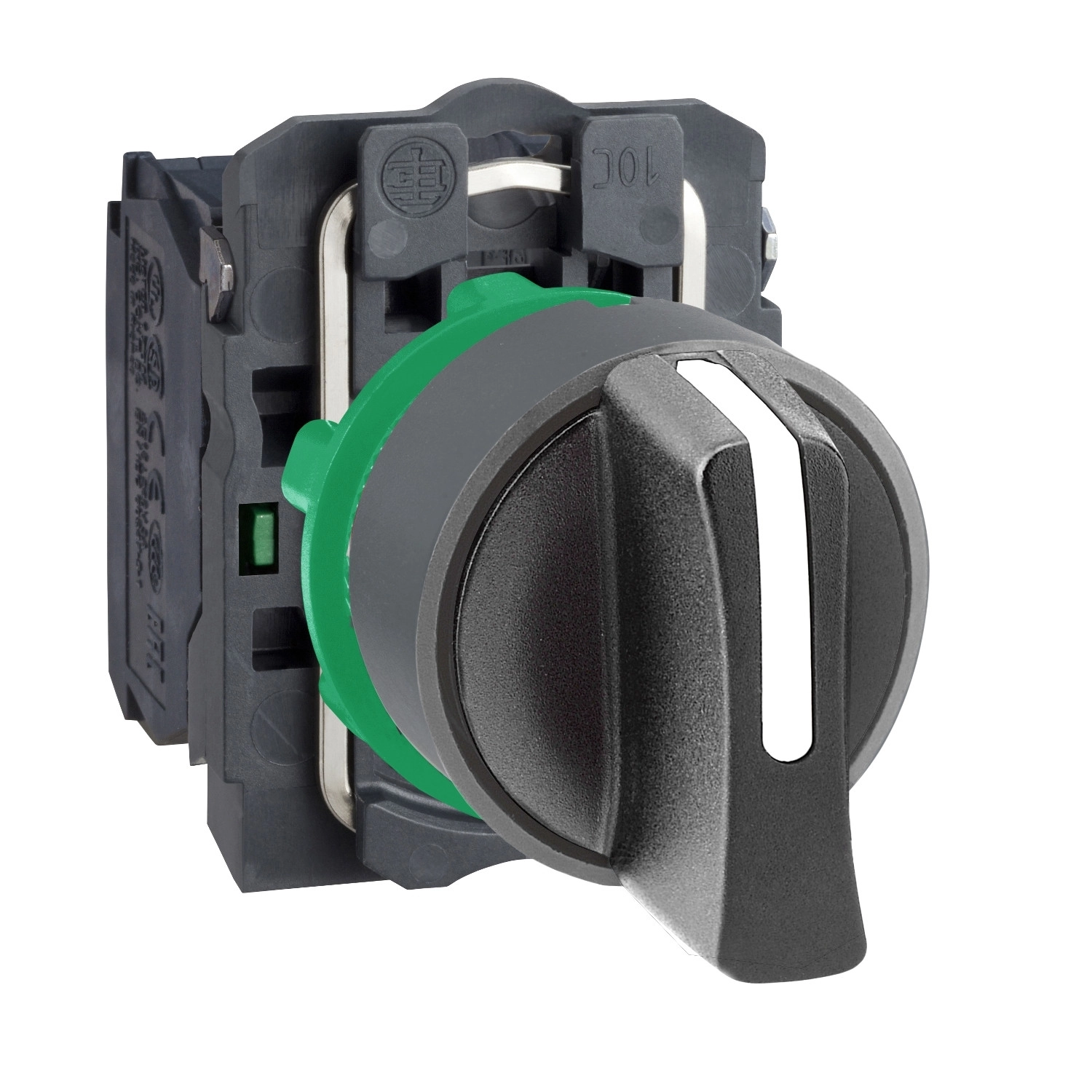

A Schneider Electric Harmony XB5 termékcsalád részét képező XB5AD33C0 típusú választókapcsoló egy rendkívül sokoldalú és megbízható ipari vezérlőelem, amely számos ipari és kereskedelmi alkalmazáshoz ideális választás. Ez a kompakt, 22 mm átmérőjű beépítésre tervezett kapcsoló a Schneider Electric minőségi szabványainak megfelelően készült, biztosítva a hosszú élettartamot és megbízható teljesítményt még a legigényesebb környezetekben is.
Az XB5AD33C0 választókapcsoló szürke színű, műanyag körgyűrűvel (bezel) rendelkezik, amely elegáns megjelenést biztosít, miközben hatékony védelmet nyújt. A fekete standard forgókar (handle) 3 pozícióba állítható, +/- 45°-os elforgatással, és stay-put (megmaradó) működési móddal rendelkezik, ami azt jelenti, hogy a kapcsoló a választott pozícióban marad a kezelést követően. A készülék két alaphelyzetben nyitott (NO) érintkezővel rendelkezik, amelyek slow-break (lassú bontás) működésűek, így csökkentve a kapcsolásnál keletkező ívképződést, növelve ezzel az élettartamot. Az XB5AD33C0 cikkszámú kapcsoló szabványos csatlakozási módja csavaros kapocs, amely lehetővé teszi legfeljebb 2 x 1,5 mm² keresztmetszetű vezeték bekötését végelzáróval, illetve legalább 1 x 0,22 mm² keresztmetszetű vezeték bekötését végelzáró nélkül, az IEC 60947-1 szabványnak megfelelően.
A termék műszaki paraméterei lenyűgözőek: 42 mm magasság, 30 mm szélesség és 70 mm mélység jellemzi, így könnyen beépíthető különböző vezérlőpanelekbe. Az XB5AD33C0 ellenáll a nagy nyomású mosásnak is, akár 7000000 Pa nyomáson 55 °C hőmérsékleten, 0,1 m távolságból. A kapcsoló mechanikai élettartama 1000000 kapcsolási ciklus, ami kivételes tartósságot biztosít. A csavarok meghúzási nyomatéka 0,8-1,2 Nm az IEC 60947-1 szabványnak megfelelően, míg a csavarfej kialakítása többféle csavarhúzóval is kompatibilis: használható Philips 1-es, pozidriv 1-es, 4 mm-es vagy 5,5 mm-es lapos csavarhúzó is. Az érintkezők ezüst ötvözetből (Ag/Ni) készültek, és a rövidzárlat elleni védelem 10 A-es gG típusú biztosítékkal oldható meg az IEC 60947-5-1 szabványnak megfelelően. A névleges szigetelési feszültség (Ui) 600 V (3-as szennyezettségi fok mellett) az IEC 60947-1 szerint, míg a névleges lökőfeszültség-állóság (Uimp) 6 kV ugyanezen szabvány szerint. A termék névleges üzemi árama (Ie) változó a különböző alkalmazási körülmények között, például AC-15 kategóriában 3 A 240 V-on vagy 6 A 120 V-on, míg DC-13 kategóriában 0,1 A 600 V-on.
Az XB5AD33C0 választókapcsoló kivételes védelmi szinttel büszkélkedhet: IP67 védettség az IEC 60529 szerint, ami teljesen por- és időszakos vízbemerítés elleni védelmet jelent. NEMA besorolása NEMA 13 és NEMA 4X, ami szintén kiváló védelmet biztosít különböző környezeti hatásokkal szemben. IK besorolása IK04 az IEC 50102 szabvány szerint. A termék működési hőmérséklet-tartománya -40°C-tól +70°C-ig terjed, ami lehetővé teszi szélsőséges környezeti feltételek melletti használatát is. A választókapcsoló számos nemzetközi szabványnak megfelel, többek között: IEC 60947-1, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-4, UL 508, JIS C8201-1. A termék rendelkezik BV, UL, CSA, DNV és LROS (Lloyds register of shipping) tanúsítványokkal, így világszerte használható a különböző ipari szabványoknak megfelelően.
Schneider Electric Harmony XB5 - XB5AD33C0 - komplett műanyag választókapcsoló, Ø22, 3 állású, 2NO, szürke körgyűrű műszaki adatok
Általános adatok
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló
Rövid terméknév: XB5
Körgyűrű anyaga: Műanyag, szürke színű
Fej típusa: Standard
Beépítési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működési jellemzők
Működtető típusa: Pozícióban maradó (stay put)
Működtető profilja: Fekete standard forgókar
Működtető pozíció információ: 3 pozíció +/- 45°
Érintkezők típusa és összetétele: 2 NO
Érintkező működése: Lassú bontás (slow-break)
Csatlakozás: Csavaros kapocs, ≤ 2 x 1,5 mm² végelzáróval az IEC 60947-1 szerint
Csavaros kapocs, ≥ 1 x 0,22 mm² végelzáró nélkül az IEC 60947-1 szerint
Méretek
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 70 mm
Kapcsok leírása ISO n°1: (13-14)NO
Villamos adatok
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú biztosíték az IEC 60947-5-1 szerint
Konvencionális szabad levegőben történő hőáram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram:
3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Mechanikai jellemzők
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nincs
Nyomatékérték: 0,14 N.m NO elektromos állapot változásnál
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja:
Kereszt kompatibilis Philips 1-es csavarhúzóval
Kereszt kompatibilis pozidriv 1-es csavarhúzóval
Hornyolt kompatibilis 4 mm-es lapos csavarhúzóval
Hornyolt kompatibilis 5,5 mm-es lapos csavarhúzóval
Elektromos élettartam
1000000 ciklus, AC-15, 2 A 230 V-nál, működési sebesség <3600 ciklus/h, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
1000000 ciklus, AC-15, 3 A 120 V-nál, működési sebesség <3600 ciklus/h, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
1000000 ciklus, AC-15, 4 A 24 V-nál, működési sebesség <3600 ciklus/h, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
1000000 ciklus, DC-13, 0,2 A 110 V-nál, működési sebesség <3600 ciklus/h, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
1000000 ciklus, DC-13, 0,5 A 24 V-nál, működési sebesség <3600 ciklus/h, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
Környezeti feltételek
Védettségi fokozat: IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 60536 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-4, UL 508, JIS C8201-1
Terméktanúsítványok: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
