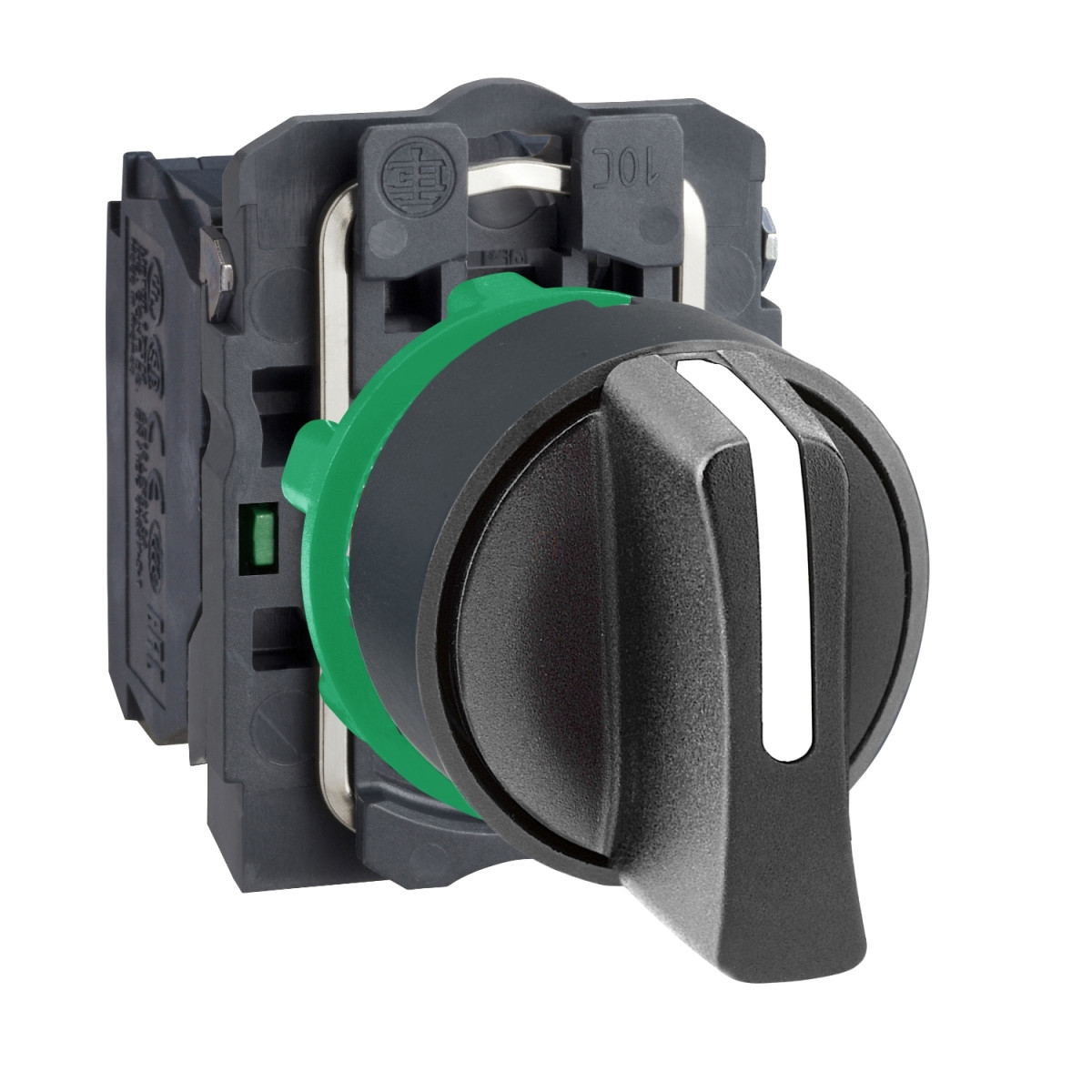

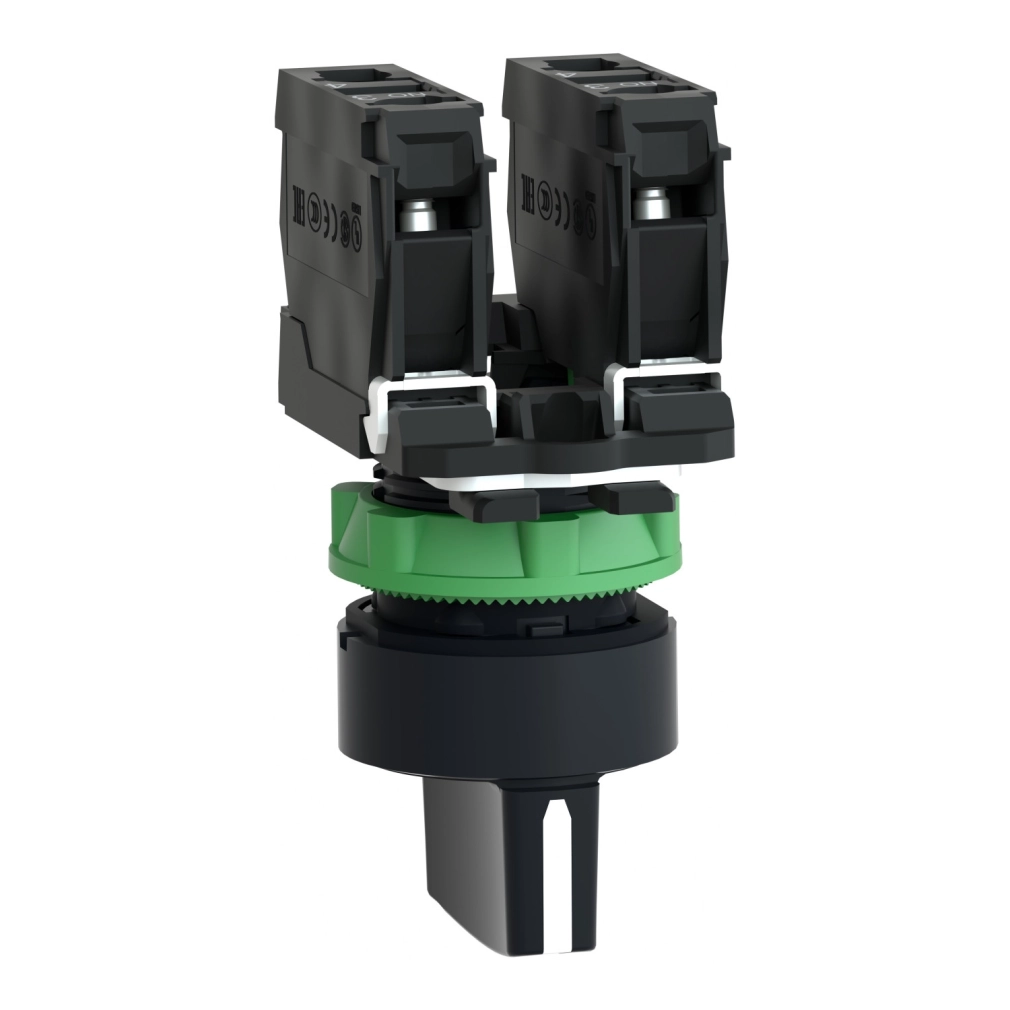

A Schneider Electric Harmony XB5 termékcsaládba tartozó XB5AD33 választókapcsoló egy rendkívül megbízható és sokoldalú kapcsolóelem, amely ipari környezetben történő alkalmazásra lett kifejlesztve. Ez a műanyag házas, fekete színű, 22 mm átmérőjű választókapcsoló három pozícióval és két alaphelyzetben nyitott (NO) érintkezővel rendelkezik, amely állandó pozícióban marad a beállítást követően.
A termék kiválóan alkalmazható különböző ipari vezérlőrendszerekben, ahol megbízható, tartós és könnyen kezelhető kapcsolóelemre van szükség. A sötétszürke műanyag előlap és a fekete standard fogantyú nemcsak esztétikus megjelenést biztosít, hanem ellenáll a különböző ipari környezetekben előforduló mechanikai és kémiai behatásoknak is. A 22,5 mm-es szerelési átmérő az ipari szabványoknak megfelelő, így könnyen beilleszthető a legtöbb kapcsolótáblába és vezérlőpanelbe.
A műszaki paramétereket tekintve a kapcsoló lenyűgöző teljesítményt nyújt. Az érintkezők ezüstötvözetből (Ag/Ni) készülnek, ami biztosítja a kiváló elektromos vezetőképességet és a hosszú élettartamot. A készülék 10A hagyományos szabad levegőn történő termikus áramerősséget biztosít az IEC 60947-5-1 szabványnak megfelelően. A névleges szigetelési feszültség 600V (3-as szennyezettségi fokozat), míg a névleges impulzus-állósági feszültség 6kV az IEC 60947-1 szabvány szerint. A névleges üzemi áram változó értékeket mutat a különböző alkalmazási területeken: AC-15 esetén 3A 240V-nál, 6A 120V-nál, 1,2A 600V-nál, míg DC-13 esetén 0,1A 600V-nál, 0,27A 250V-nál és 0,55A 125V-nál.
A kapcsoló mechanikai tartóssága 1 000 000 ciklus, ami rendkívüli élettartamot biztosít még intenzív használat mellett is. Az elektromos tartóssága szintén 1 000 000 ciklus különböző terhelési feltételek mellett, mint például AC-15 2A 230V-nál, AC-15 3A 120V-nál, AC-15 4A 24V-nál, vagy DC-13 0,2A 110V-nál, DC-13 0,5A 24V-nál, ha az üzemeltetési ráta kevesebb mint 3600 ciklus/óra és a terhelési tényező 0,5 az IEC 60947-5-1 C. függeléke szerint.
A kapcsoló IP védettsége kiemelkedő: IP67 az IEC 60529 szerint, valamint IP69 és IP69K, ami azt jelenti, hogy teljesen por- és vízálló, valamint magas nyomású mosóval történő tisztításnak is ellenáll (7000000 Pa 55 °C-on, 0,1 m távolságból). A NEMA védettségi szintje NEMA 13 és NEMA 4X, az IK védelmi fokozata pedig IK04 az IEC 50102 szerint. Ez a magas szintű védettség lehetővé teszi a kapcsoló alkalmazását még a legzordabb ipari környezetben is, beleértve az élelmiszeripari és más higiéniai szempontból kritikus területeket is.
A termék számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a BV, UL, CSA, DNV, és LROS (Lloyds register of shipping) minősítéseket, és megfelel több nemzetközi szabványnak, mint az IEC 60947-1, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-4, UL 508, és JIS C8201-1. A széles működési hőmérséklettartomány (-40...70 °C) lehetővé teszi a kapcsoló alkalmazását extrém időjárási viszonyok között is.
Schneider Harmony XB5AD33 választókapcsoló műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló
Rövid név: XB5
Előlap anyaga: Sötétszürke műanyag
Fejrész típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység alakja: Kerek
Működtető típusa: Tartós állású
Működtető profilja: Fekete standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Érintkezők és csatlakozások

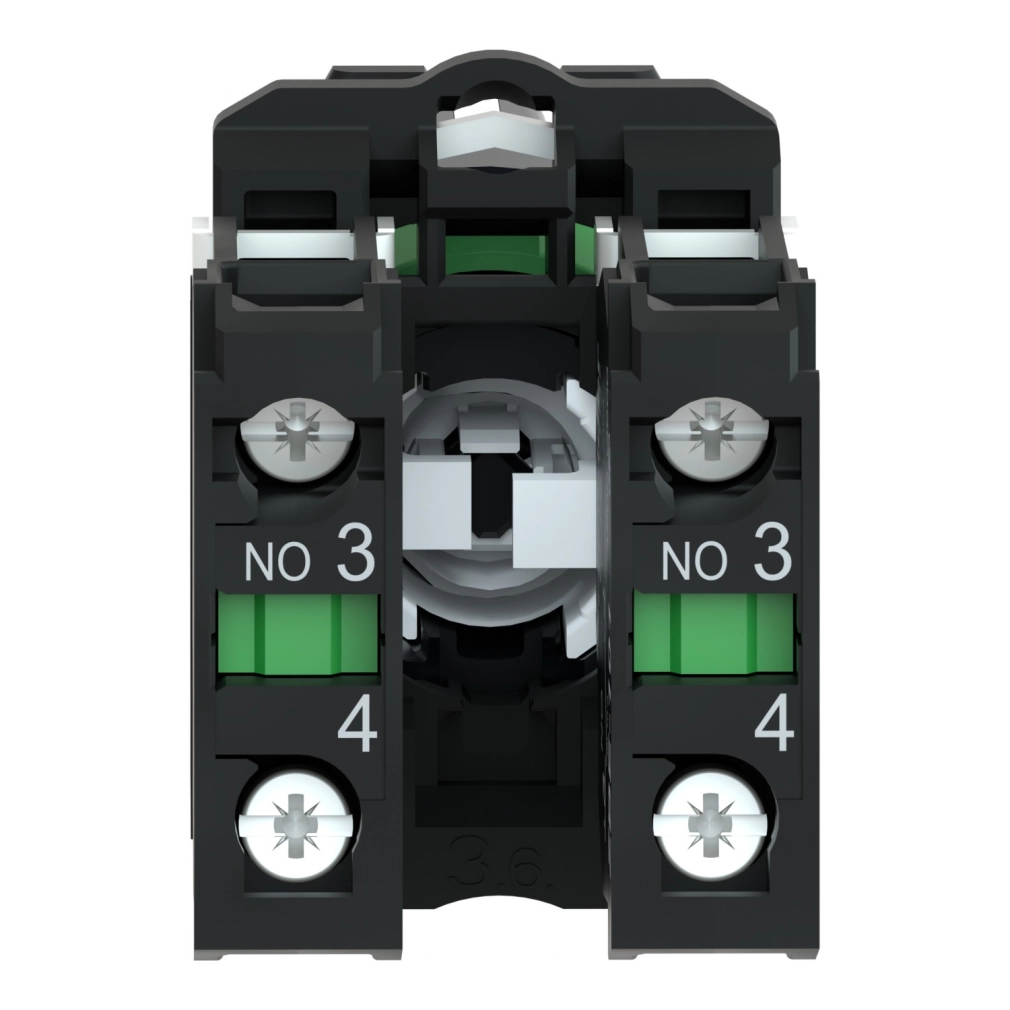

Érintkezők típusa és összetétele: 2 NO
Érintkező működése: Lassú-szakítás
Csatlakozás - terminálok: Csavaros szorító kapcsok, <= 2 x 1,5 mm² kábelrésszel, IEC 60947-1 szerint
Csavaros szorító kapcsok: >= 1 x 0,22 mm² kábelvég nélkül, IEC 60947-1 szerint
Terminálok leírása ISO n°1: (13-14)NO
Érintkezőanyag: Ezüstötvözet (Ag/Ni)
Fizikai jellemzők
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 70 mm
Villamos jellemzők
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosító, IEC 60947-5-1 szerint
Konvencionális szabad levegő termikus áram: 10 A, IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat), IEC 60947-1 szerint
Névleges impulzusállósági feszültség: 6 kV, IEC 60947-1 szerint
Névleges üzemi áram:
- 3 A 240 V-nál, AC-15, A600, IEC 60947-5-1 szerint
- 6 A 120 V-nál, AC-15, A600, IEC 60947-5-1 szerint
- 0,1 A 600 V-nál, DC-13, Q600, IEC 60947-5-1 szerint
- 0,27 A 250 V-nál, DC-13, Q600, IEC 60947-5-1 szerint
- 0,55 A 125 V-nál, DC-13, Q600, IEC 60947-5-1 szerint
- 1,2 A 600 V-nál, AC-15, A600, IEC 60947-5-1 szerint
Élettartam és megbízhatóság
Mechanikai tartósság: 1000000 ciklus
Elektromos tartósság: 1000000 ciklus, AC-15, 2 A 230 V-nál, működési sebesség <3600 ciklus/h, terhelési tényező: 0,5, IEC 60947-5-1 C függelék szerint
Nyomaték érték: 0,14 N.m NO elektromos állapot változásakor
Meghúzási nyomaték: 0,8...1,2 N.m, IEC 60947-1 szerint
Mechanikai jellemzők
Csavarfej alakja: Kereszthornyos, Philips 1-es csavarhúzóval kompatibilis
Kereszthornyos: Pozidriv 1-es csavarhúzóval kompatibilis
Hornyos: Lapos Ø 4 mm csavarhúzóval kompatibilis
Hornyos: Lapos Ø 5,5 mm csavarhúzóval kompatibilis
Védelmi tulajdonságok
Nagy nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IP védettségi fokozat: IP67 IEC 60529 szerint, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK04 IEC 50102 szerint
Áramütés elleni védelmi osztály: II. osztály IEC 60536 szerint
Környezeti feltételek
Védő kezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet működéshez: -40...70 °C
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-4, UL 508, JIS C8201-1
Terméktanúsítványok: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
Ellenálló képesség
Rezgésállóság: 5 gn (f= 2...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásnál IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásnál IEC 60068-2-27 szerint
