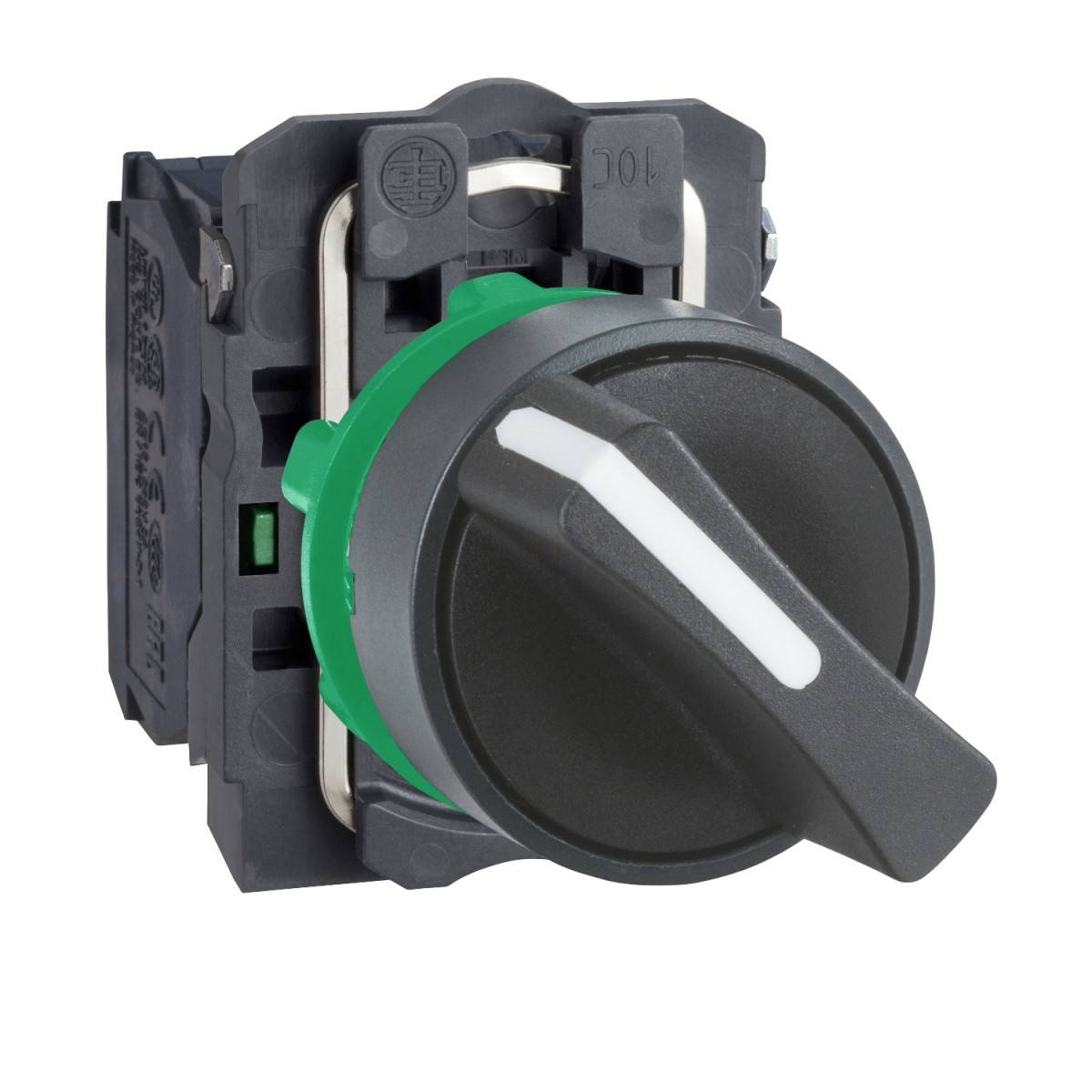

A Schneider Electric Harmony XB5AD23 egy professzionális minőségű műanyag választókapcsoló, amely ipari környezetben és automatizálási rendszerekben való használatra tervezett. Ez a 22 mm-es átmérővel rendelkező készülék a megbízható Harmony XB5 termékcsalád tagja, amely világszerte elismert ipari vezérlőelemként. A fekete standard fogantyúval ellátott kapcsoló két állással (90°-os elfordulással) és két alaphelyzetben nyitott (NO) érintkezővel rendelkezik, ami ideálissá teszi kétállású funkciók kapcsolására.
A termék robusztus kialakítása és kiváló műszaki paraméterei hosszú élettartamot és megbízható működést biztosítanak. Az XB5AD23 választókapcsoló sötétszürke műanyag előlappal és szabványos kerek fejjel rendelkezik. A stay put (maradó) működési mechanizmus biztosítja, hogy a kapcsoló abban a pozícióban maradjon, amelybe állítottad, így nem áll vissza automatikusan az alaphelyzetbe. Ez különösen hasznos olyan alkalmazásokban, ahol a beállított állapotot tartani kell, például gépek működési módjának kiválasztásánál vagy funkciók engedélyezésénél.
A Schneider Electric XB5AD23 műszaki jellemzői között kiemelkedik a 1 000 000 ciklusos mechanikai élettartam, ami rendkívüli tartósságot biztosít folyamatos használat mellett is. Az IP67, IP69 és IP69K védettségi fokozatok garantálják, hogy a kapcsoló ellenáll a por, a víz és a nagy nyomású mosás (7000000 Pa 55°C-on, 0,1 m távolságból) hatásainak, így ideális választás mostoha ipari körülmények között is. A NEMA 13 és NEMA 4X besorolás szintén a kiváló környezeti ellenálló képességet igazolja. Az IK04 fokozatú ütésállóság pedig további védelmet nyújt a mechanikai behatásokkal szemben.
A kapcsoló elektromos paraméterei széleskörű felhasználást tesznek lehetővé. A hagyományos szabad levegőn mért termikus áramerősség 10 A az IEC 60947-5-1 szabvány szerint. Az üzemi áram értékei különböző terhelési körülmények között: 3 A 240 V-nál AC-15, A600 kategóriában; 6 A 120 V-nál AC-15, A600 kategóriában; 0,1 A 600 V-nál DC-13, Q600 kategóriában; 0,27 A 250 V-nál DC-13, Q600 kategóriában; 0,55 A 125 V-nál DC-13, Q600 kategóriában; és 1,2 A 600 V-nál AC-15, A600 kategóriában. A kapcsoló 600 V névleges szigetelési feszültséggel (3-as szennyezettségi fok mellett) és 6 kV névleges lökőfeszültség-állósággal rendelkezik. A rövidzárlat elleni védelem 10 A-es gG típusú biztosítékkal biztosítható. A kapcsoló elektromos megbízhatósága kiváló: tiszta környezetben 5 V, 1 mA mellett Λ < 10exp(-6), illetve 17 V, 5 mA mellett Λ < 10exp(-8) értéket mutat az IEC 60947-5-4 szerint.
Schneider Electric Harmony XB5 - XB5AD23 - komplett műanyag választókapcsoló, Ø22, 2 állású, 2NO műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Választókapcsoló
Rövid terméknév: XB5
Előlap anyaga: Sötétszürke műanyag
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Minimális rendelési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működési jellemzők
Működtető típusa: stay put (maradó)
Működtető profilja: Fekete standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Érintkezők típusa és összetétele: 2 NO
Érintkező működése: Lassú bontás
Csatlakozások - csatlakozók: Csavaros csatlakozók, <= 2 x 1,5 mm² kábelkivezetéssel az IEC 60947-1 szerint
Csavaros csatlakozók, >= 1 x 0,22 mm² kábelkivezetés nélkül az IEC 60947-1 szerint
Méretek
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 70 mm
Ellenállóképesség
Nagynyomású mosás elleni védelem: 7000000 Pa 55 °C-on, távolság: 0,1 m
Elektromos jellemzők
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nélkül
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszt kompatibilis Philips 1-es méretű csavarhúzóval
Kereszt kompatibilis pozidriv 1-es méretű csavarhúzóval
Hornyolt kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyolt kompatibilis lapos Ø 5,5 mm csavarhúzóval
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú biztosíték az IEC 60947-5-1 szerint
Hagyományos szabad levegőn mért termikus áramerősség: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1
JIS C8201-5-1
IEC 60947-5-1
CSA C22.2 No 14
IEC 60947-5-4
UL 508
JIS C8201-1
Termék tanúsítványok: BV
UL
CSA
DNV
LROS (Lloyds register of shipping)
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
