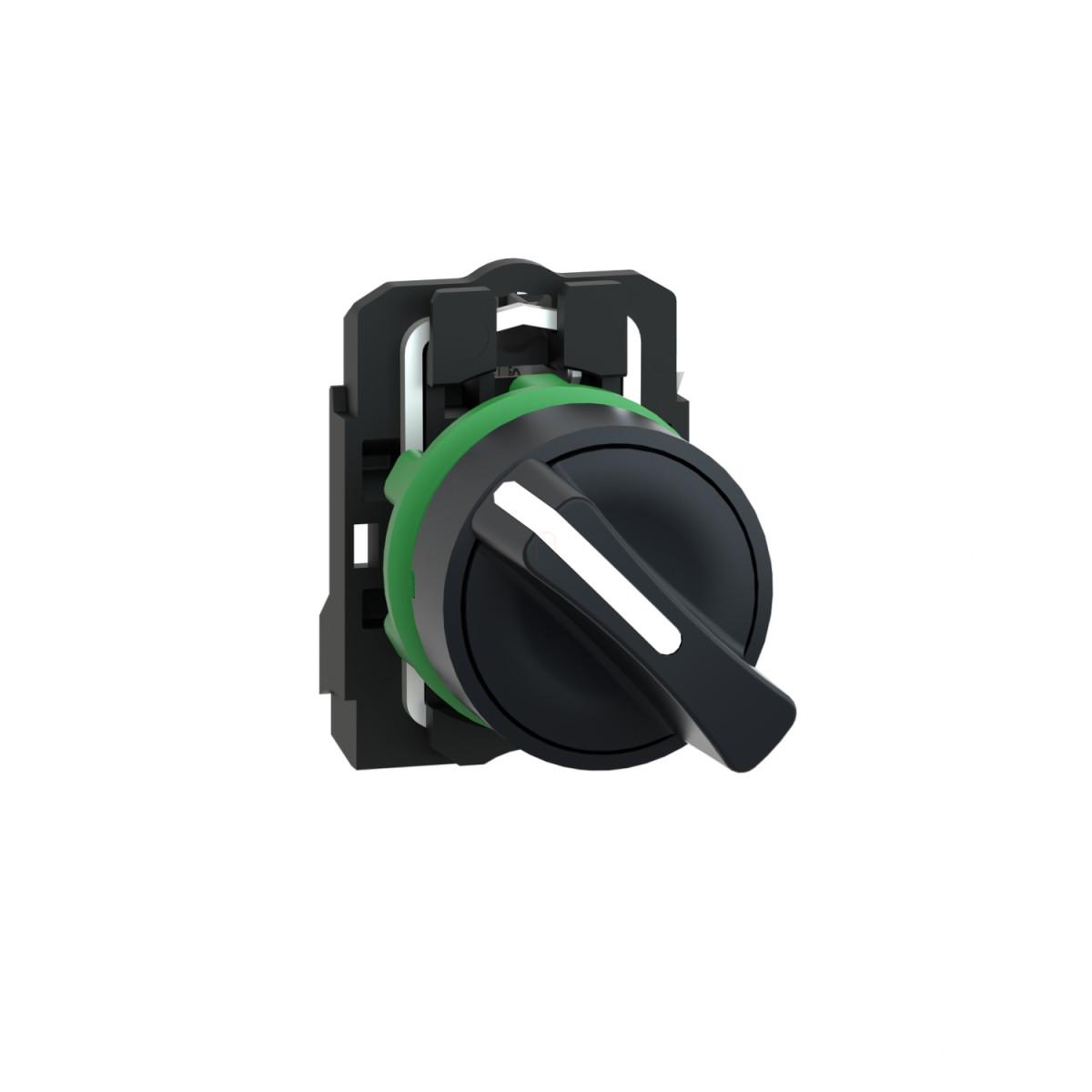

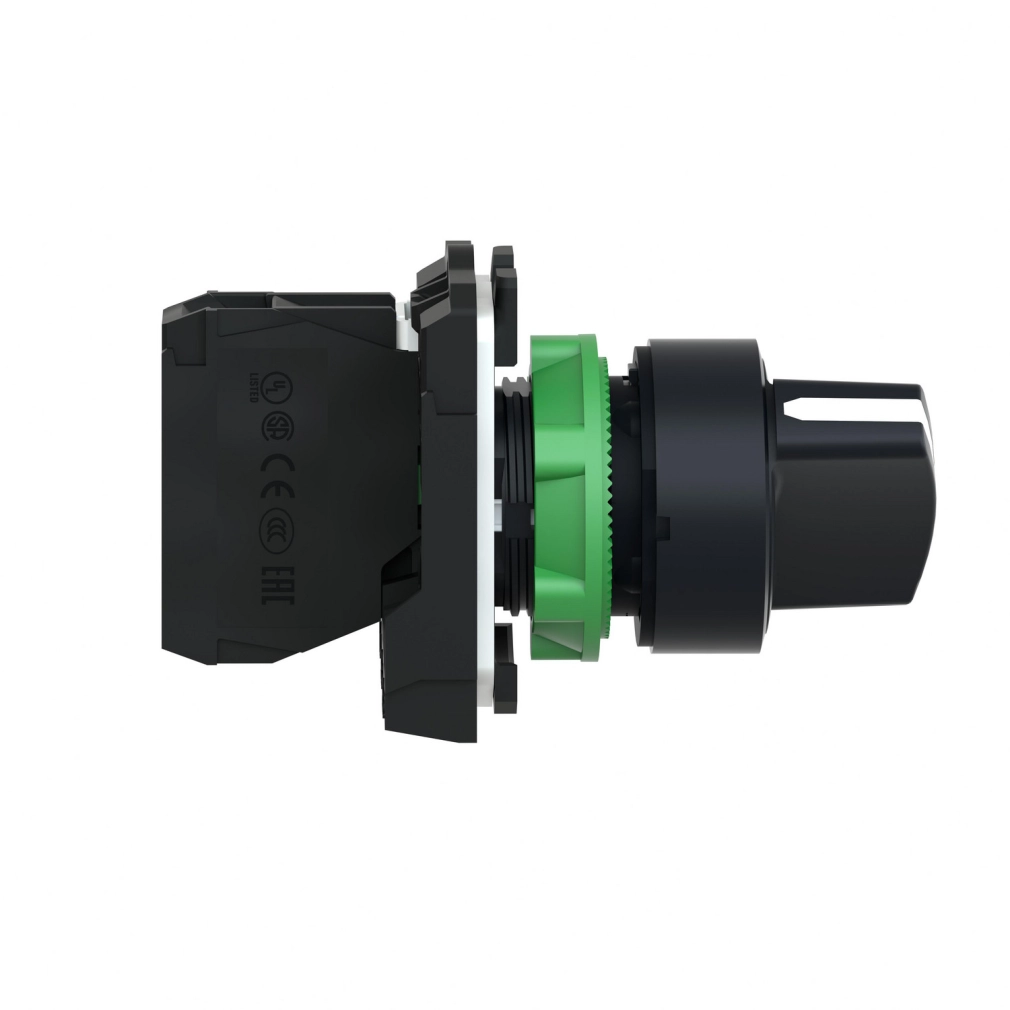

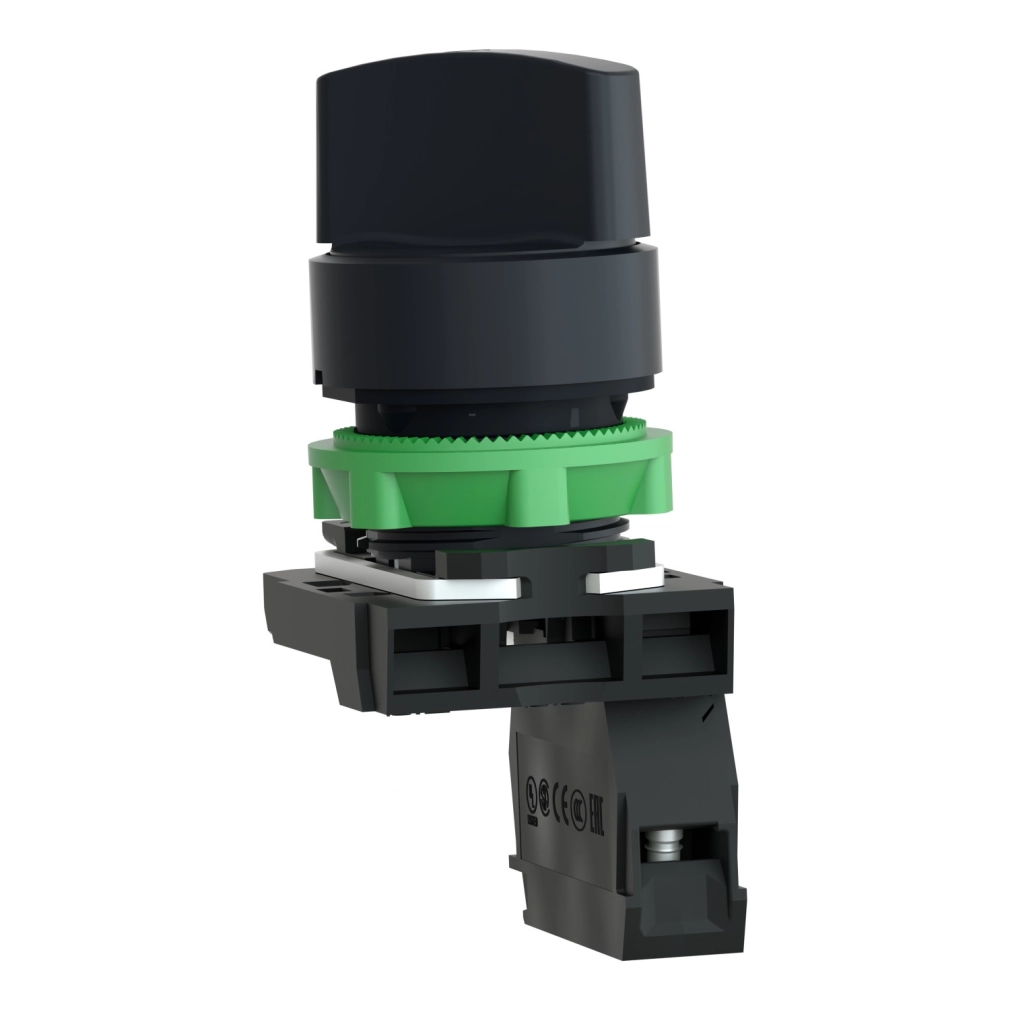

A Schneider Electric Harmony XB5 sorozatú XB5AD21 műanyag választókapcsoló ideális megoldást kínál ipari vezérlőpanelek, vezérlőberendezések és különböző automatizálási rendszerek kapcsolási feladataihoz. Ez a 22 mm átmérőjű, fekete színű, kétállású választókapcsoló megbízható működést és tartós teljesítményt biztosít még a legigényesebb környezetekben is.
A termék sötétszürke műanyag előlappal és fekete standard fogantyúval rendelkezik, amely ergonomikus kialakításának köszönhetően kényelmes használatot tesz lehetővé. A kapcsoló két különböző 90°-os pozícióban rögzíthető (stay put funkció), és egy alaphelyzetben nyitott (1NO) érintkezővel van felszerelve, amely lassú megszakítású működést biztosít. A termék csatlakozása csavaros kapocsterminálokkal történik, amelyek kompatibilisek maximum 2 x 1,5 mm² vezetékkel (kábelvéggel), illetve minimum 1 x 0,22 mm² vezetékkel (kábelvég nélkül) az IEC 60947-1 szabványnak megfelelően. A terminál ISO n°1 (13-14)NO jelölésű.
A kapcsoló rendkívül robusztus kivitelben készült, amit a kiemelkedő védelmi besorolások is bizonyítanak: IP67, IP69, IP69K fokozatú védettséggel, valamint NEMA 13 és NEMA 4X besorolással rendelkezik, ami kiváló védelmet biztosít por, víz és nagy nyomású mosás ellen (akár 7000000 Pa 55 °C-on, 0,1 m távolságból). Az IK04 fokozatú ütésállóság tovább növeli a termék ellenállóképességét. A kapcsoló -40...+70 °C közötti működési hőmérséklettartományban használható, ami lehetővé teszi extrém környezetben történő alkalmazását is. A termék Class II besorolású elektromos áramütés elleni védelemmel rendelkezik az IEC 60536 szabvány szerint.
A Schneider Electric XB5AD21 választókapcsoló kiemelkedő villamos jellemzőkkel bír: 10 A hagyományos szabad levegőn mérhető hőáram, 600 V névleges szigetelési feszültség (3-as szennyezettségi fokozat mellett), és 6 kV névleges lökőfeszültség-állóság az IEC 60947-1 szabványnak megfelelően. Különböző névleges üzemi áramértékek tartoznak hozzá különböző alkalmazási kategóriákban, például 3 A 240 V-on, vagy 6 A 120 V-on AC-15, A600 alkalmazási kategória szerint. Az ezüst ötvözet (Ag/Ni) érintkezők biztosítják a megbízható kapcsolást és a hosszú élettartamot. A kapcsoló rövid zárlat elleni védelme 10 A-es gG típusú biztosítékkal megoldható az IEC 60947-5-1 szabvány szerint.
A termék kivételes mechanikai és elektromos tartóssággal rendelkezik: 1.000.000 mechanikai működési ciklus, valamint különböző elektromos tartóssági értékek (pl. 1.000.000 ciklus AC-15, 2 A 230 V-on, <3600 ciklus/óra működési sebességgel és 0,5 terhelési tényezővel). A választókapcsoló beszereléséhez 22,5 mm átmérőjű furatot javasolnak, anti-rotációs lemez (ZB5AZ902) használata mellett. A beépítési mélység 70 mm, a teljes magasság 42 mm, a szélesség pedig 30 mm. Az XB5AD21 választókapcsoló számos nemzetközi szabványnak és tanúsítványnak felel meg, beleértve az IEC, JIS, UL és CSA előírásokat, valamint rendelkezik BV, UL, CSA, DNV és LROS tanúsítványokkal, így világszerte alkalmazható különböző vezérlési rendszerekben.
Schneider Electric Harmony XB5 - XB5AD21 - komplett műanyag választókapcsoló, Ø22, 2 állású, 1NO műszaki adatok
Általános információk
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Választókapcsoló
Eszköz rövid neve: XB5
Előlap anyaga: Sötétszürke műanyag
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Értékesítési egység: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Kitartó (stay put)
Működtető profilja: Fekete standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Érintkezők és csatlakozás
Érintkezők típusa és összetétele: 1 NO
Érintkező működés: Lassú megszakítású
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint

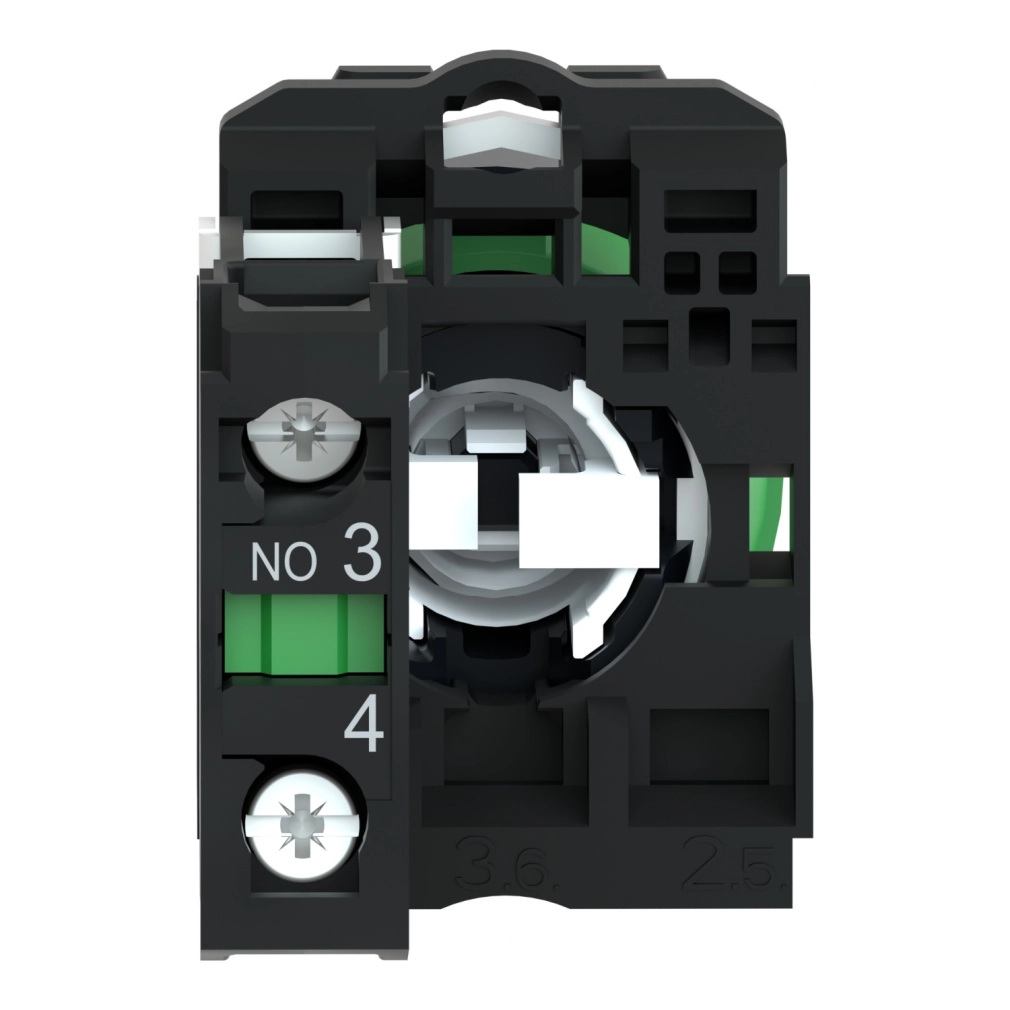

Kapcsok leírása ISO n°1: (13-14)NO
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Méret és fizikai jellemzők
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 70 mm
Csavar fej alakja: Kereszt kompatibilis Philips 1-es csavarhúzóval
Kereszt kompatibilis pozidriv 1-es csavarhúzóval
Hornyolt kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyolt kompatibilis lapos Ø 5,5 mm csavarhúzóval
Elektromos jellemzők
Rövidzárlat védelem: 10 A gG típusú biztosíték az IEC 60947-5-1 szerint
[Ith] konvencionális szabad levegőn mérhető hőáram: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 3 A 240 V-on, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-on, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-on, AC-15, A600 az IEC 60947-5-1 szerint
Védettségi besorolások
IP védettségi fokozat: IP67 az IEC 60529 szerint
IP69
IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Környezeti paraméterek
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláskor: -40...70 °C
Környezeti levegő hőmérséklet működés közben: -40...70 °C
Elektromos áramütés elleni védelem osztálya: Class II az IEC 60536 szerint
Mechanikai jellemzők
Nyomaték érték: 0,14 N.m NO elektromos állapot változtatás
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Tartóssági adatok
Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-on, működési sebesség <3600 c/h, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V, 1 mA tiszta környezetben az IEC 60947-5-4 szerint
Λ < 10exp(-8) 17 V, 5 mA tiszta környezetben az IEC 60947-5-4 szerint
Tanúsítványok és megfelelőség
Szabványok: IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, UL 508, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
Ellenállóképesség
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
