A Schneider Electric Harmony XB5AA841 egy prémium minőségű manuális túlterhelés reset nyomógomb, amely ipari környezetben való használatra tervezett. Ez a komplett termék a Harmony XB5 termékcsaládhoz tartozik, amely megbízhatóságáról és hosszú élettartamáról ismert a villamossági szakemberek körében.

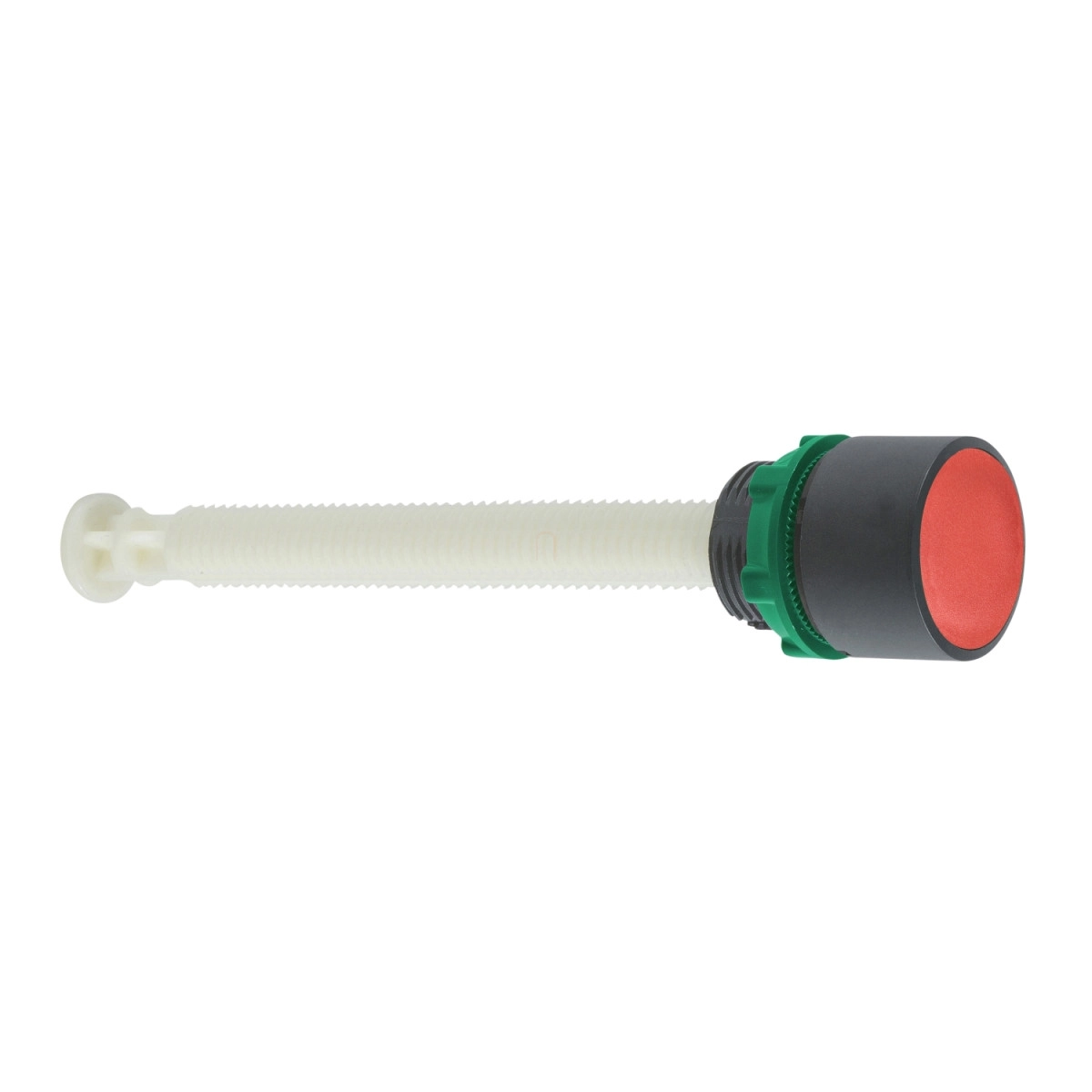

A XB5AA841 modell piros, jelöletlen, síkba illeszkedő nyomógombbal rendelkezik, amely 22 mm-es szerelési átmérővel illeszthető a panelbe. Kiemelkedő tulajdonsága a 17-120 mm közötti aktiválási távolság, amely rendkívül rugalmas telepítési lehetőségeket biztosít különböző vastagságú panelekbe és felületekre. A működési út 10 mm, ami precíz és határozott kapcsolást tesz lehetővé. A termék fejrésze kerek kialakítású, ami ergonomikus használatot és egyszerű felismerhetőséget biztosít.
A Harmony XB5AA841 nyomógomb kiemelkedően robusztus kialakítású, sötétszürke műanyag kerettel és műanyag rögzítőgyűrűvel. A standard fejkialakítás kompatibilis az ipari szabványokkal, így könnyen integrálható meglévő rendszerekbe. Teljes méretei: 29 mm magasság, 29 mm szélesség és 120 mm mélység. A termék kiemelkedő ellenállóképességgel rendelkezik a környezeti hatásokkal szemben, amit az IP66 védettségi besorolás (IEC 60529 szerint) és a NEMA 4X minősítés is igazol. Ez biztosítja a por és erős vízsugár elleni védelmet, így a nyomógomb mostoha körülmények között is megbízhatóan működik. Különösen figyelemre méltó, hogy a termék ellenáll a nagynyomású mosásnak is, akár 7000000 Pa nyomáson 55 °C-os hőmérsékleten, 0,1 m távolságból.
A termék rendkívül széles hőmérsékleti tartományban használható, -40 °C és +70 °C között mind tárolási, mind üzemeltetési körülmények között, ami alkalmassá teszi szélsőséges klímájú helyszíneken történő alkalmazásra is. IK03 besorolása mechanikai ütésállóságot biztosít az IEC 50102 szabvány szerint. A nyomógomb Class II védelmi osztályba tartozik az IEC 60536 szerint, ami fokozott érintésvédelmet nyújt. Megfelel az IEC 60947-1 szabványnak és UL minősítéssel is rendelkezik, így nemzetközi használatra is alkalmas. A telepítés során a befogási vastagság 1-6 mm (0,04-0,24 hüvelyk) lehet, ami tovább növeli a felhasználási lehetőségek körét. A panel kivágásánál javasolt a 22,5 mm átmérő (22,3 mm +0,4/-0 tűréssel), ami pontos és biztonságos rögzítést tesz lehetővé.
Schneider Electric Harmony XB5 - XB5AA841 - komplett műanyag reset nyomógomb, Ø22, 17 - 120mm mélység, piros műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Manuális túlterhelés reset nyomógomb
Eszköz rövid neve: XB5
Keret anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fej típusa: Standard
Szerelési átmérő: 22 mm
Jelzőegység fejének alakja: Kerek
Működtető profilja: Piros, síkba illeszkedő, jelöletlen
Aktiválási távolság: 17...120 mm
Eszköz megjelenése: Komplett termék
Kiegészítő adatok
Magasság: 29 mm
Szélesség: 29 mm
Mélység: 120 mm
Ellenállás nagynyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Működési út: 10 mm
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Elektromos érintésvédelmi osztály: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1
Terméktanúsítványok: UL listázott
Telepítési adatok
Befogási vastagság: 1-6 mm / 0,04-0,24 hüvelyk
Javasolt panel furat átmérő: Ø22,5 mm (Ø22,3 mm +0,4/-0 tűréssel)
