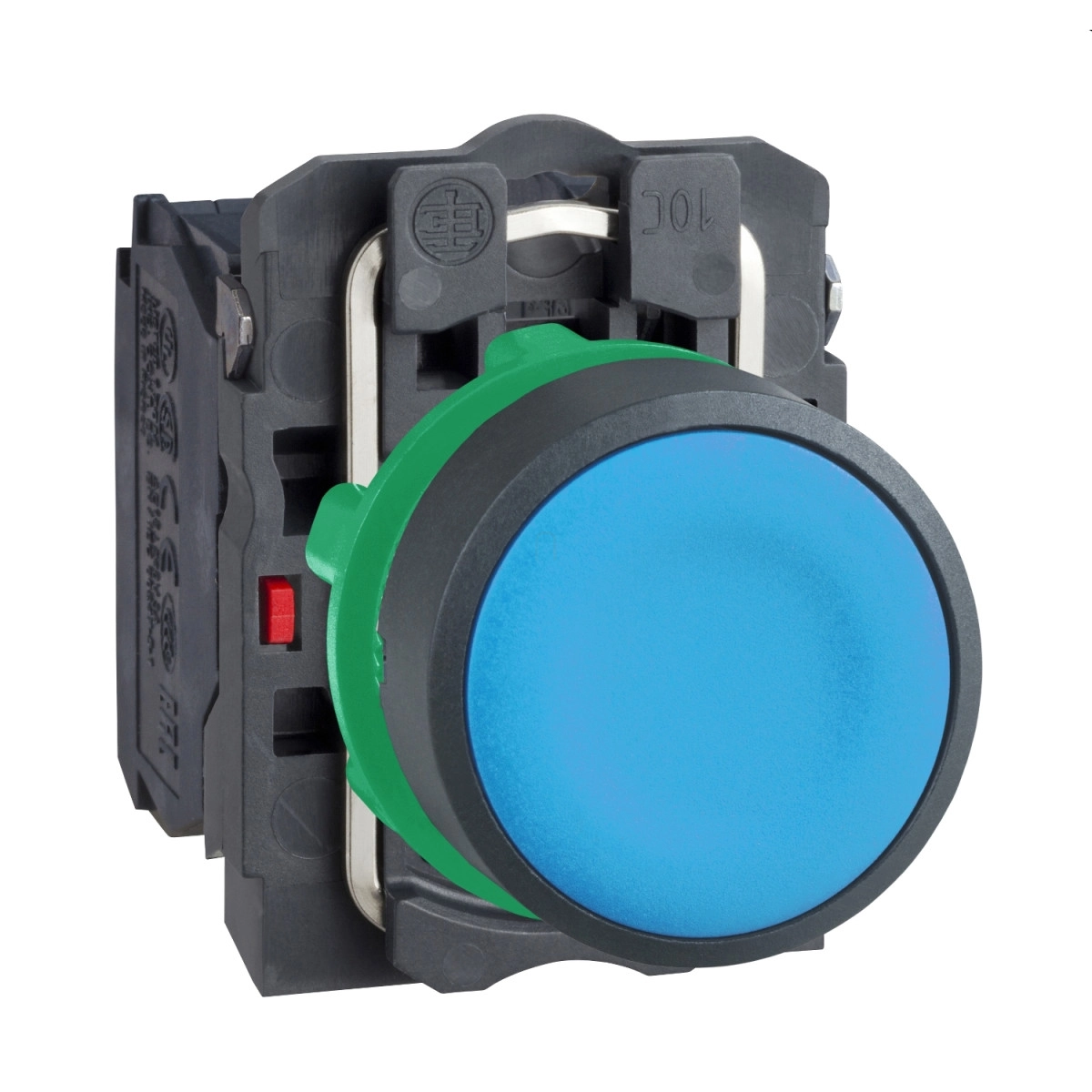

A Schneider Electric Harmony XB5 sorozatába tartozó XB5AA65 típusú, kék színű, komplett nyomógomb egy kiváló minőségű ipari kapcsoló, amely számos automatizálási és vezérlési alkalmazásban használható. Ez a visszatérő működésű, jelölés nélküli nyomógomb tökéletes választás olyan környezetben, ahol megbízható, tartós és felhasználóbarát vezérlőelemre van szükség.
A termék műszaki kialakítása a legapróbb részletekig átgondolt. A 22,5 mm-es szabványos szerelési átmérővel rendelkező nyomógomb könnyen beépíthető a legtöbb szabványos kapcsolószekrénybe vagy vezérlőpultba. A sötétszürke műanyag előlappal és kék, sík kivitelű nyomógombbal rendelkező kapcsoló nemcsak funkcionálisan, hanem esztétikailag is kiemelkedő minőséget képvisel. A kerek jelzőfej és a rugós visszatérő működés gondoskodik arról, hogy a kapcsoló minden használat után visszatérjen alaphelyzetbe, így biztosítva a megbízható működést a teljes élettartam során.
Elektromos szempontból az XB5AA65 nyomógomb 1 NO (záró) és 1 NC (nyitó) érintkezővel rendelkezik, amelyek lassú bontású működést biztosítanak. A csatlakozás csavaros kapcsokkal történik, ami lehetővé teszi a különböző kábelméretekkel való használatot: legfeljebb 2x1,5 mm² kábelvéggel (IEC 60947-1 szerint) vagy 1x0,22...2x2,5 mm² kábelvég nélkül. Az érintkezők anyaga ezüst ötvözet (Ag/Ni), ami kiváló vezetőképességet és hosszú élettartamot biztosít. A termék szabványos érintkezőkkel rendelkezik, és megfelel az IEC 60947-5-1 K melléklet szerinti pozitív nyitás követelményeinek.
A Harmony XB5 sorozat nyomógombjai kiemelkedő mechanikai és elektromos tartóssággal büszkélkedhetnek. Az XB5AA65 modell mechanikai élettartama lenyűgöző, akár 10 millió működési ciklust is kibír. Az elektromos élettartam szintén figyelemre méltó: az IEC 60947-5-1 C melléklete szerint, 0,5-ös terhelési tényezővel, óránként kevesebb mint 3600 működési ciklus esetén akár 1 millió ciklust is teljesít különböző elektromos terhelési feltételek mellett. A nyomógomb működtetéséhez szükséges erő mindössze 3,5 N az NC érintkező elektromos állapotának változtatásához és 3,8 N az NO érintkező esetén, ami ergonómikus használatot tesz lehetővé.
Az XB5AA65 nyomógomb kiváló védettséggel rendelkezik a környezeti hatásokkal szemben. IP66, IP67, IP69 és IP69K védettségi fokozata, valamint NEMA 13 és NEMA 4X besorolása biztosítja, hogy extrém körülmények között is megbízhatóan működjön. Ellenáll a magas nyomású mosásnak (7000000 Pa 55 °C-on, 0,1 m távolságról), és -40...+70 °C közötti hőmérséklettartományban használható. IK03 fokozatú ütésállósággal rendelkezik az IEC 50102 szerint, valamint ellenáll a vibrációnak (5 gn 2-500 Hz frekvenciatartományban) és a sokkhatásoknak (30-50 gn). Mindezek a tulajdonságok együttesen teszik a Schneider Electric XB5AA65 nyomógombot ideális választássá ipari környezetbe, ahol a megbízhatóság és a tartósság elengedhetetlen követelmény.
Schneider Electric Harmony XB5 - XB5AA65 - komplett műanyag nyomógomb, Ø22, visszatérő, 1NO+1NC, kék műszaki adatok
Termék adatok
Termékcsalád: Harmony XB5
Termék típus: Nyomógomb
Eszköz rövid neve: XB5
Előlap anyaga: Műanyag, sötétszürke műanyag
Fej típusa: Standard
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 22,5 mm
Működési jellemzők
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérő
Működtető profil: Kék, sík, jelöletlen
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működés: Lassú bontású
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel (IEC 60947-1 szerint)
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül (IEC 60947-1 szerint)
Méretek
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 52 mm
Elektromos jellemzők
Kapcsok leírása ISO n°1: (21-22)NC, (13-14)NO
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A patron biztosíték gG típus (IEC 60947-5-1 szerint)
[Ith] hagyományos szabad levegős termikus áram: 10 A (IEC 60947-5-1 szerint)
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) (IEC 60947-1 szerint)
[Uimp] névleges lökőfeszültség-állóság: 6 kV (IEC 60947-1 szerint)
Mechanikai jellemzők
Működési út: 1,5 mm (NC elektromos állapot változás)
2,6 mm (NO elektromos állapot változás)
4,3 mm (teljes út)
Működtető erő: 3,5 N NC elektromos állapot változáshoz
3,8 N NO elektromos állapot változáshoz
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m (IEC 60947-1 szerint)
Környezeti jellemzők
IP védettségi fokozat: IP66, IP67, IP69, IP69K (IEC 60529 szerint)
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 (IEC 50102 szerint)
Környezeti hőmérséklet tartomány tároláshoz: -40...70 °C
Környezeti hőmérséklet tartomány üzemeltetéshez: -40...70 °C
Tanúsítványok
Termék tanúsítványok: DNV, CSA, UL, LROS, BV
