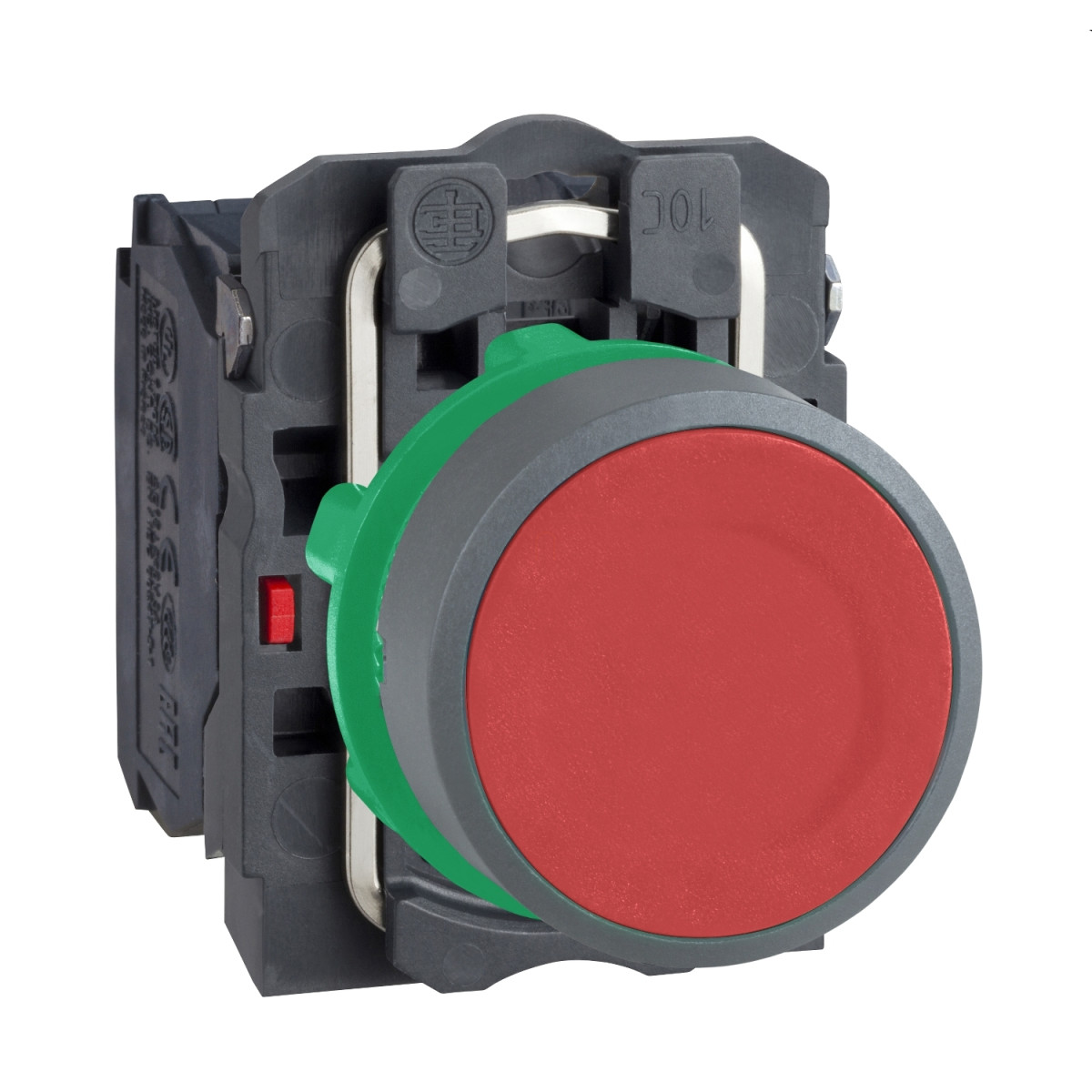

A Schneider Electric Harmony XB5 sorozatú XB5AA45C0 nyomógomb egy kiváló minőségű ipari vezérlőelem, amely egyesíti a megbízhatóságot, a tartósságot és a felhasználóbarát kialakítást. Ez a piros színű, visszatérő működésű nyomógomb ideális választás különböző ipari alkalmazásokhoz, ahol megbízható működés és egyszerű kezelhetőség szükséges.
A termék egy komplett egység, amely tartalmazza a szürke színű műanyag előlapot és a piros színű, süllyesztett, jelölés nélküli nyomógombot. A 22,5 mm-es szabványos szerelési átmérővel rendelkező eszköz könnyen beépíthető a legtöbb vezérlőpanelbe. Az eszköz 1 NO (záró) és 1 NC (nyitó) érintkezővel rendelkezik, amely univerzális használatot tesz lehetővé különböző kapcsolási feladatokhoz. Az XB5AA45C0 nyomógomb csavarkötéses csatlakozókkal van ellátva, amelyek maximum 2 x 1,5 mm² kábelmérettel használhatók kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően.
A Schneider Electric Harmony XB5 nyomógomb kiemelkedő műszaki paraméterekkel büszkélkedhet. Az eszköz 10 millió mechanikai működési ciklust képes teljesíteni, ami rendkívüli tartósságot biztosít. A működtetési erő az NC érintkező állapotváltozásához 3,5 N, az NO érintkező állapotváltozásához 3,8 N. A termék IP66 és IP67 védettségi szinttel rendelkezik, ami kiváló védelmet nyújt por és víz ellen, így szélsőséges környezeti feltételek mellett is megbízhatóan működik. Emellett NEMA 13 és NEMA 4X szabványoknak is megfelel. Az eszköz -40°C és +70°C közötti üzemi és tárolási hőmérséklet-tartományban használható, ami rendkívüli sokoldalúságot biztosít a különböző környezeti feltételek mellett történő alkalmazásokhoz.
Az XB5AA45C0 nyomógomb kiemelkedő elektromos tulajdonságokkal rendelkezik. 10 A hagyományos szabad levegőáramú termikus árammal bír az IEC 60947-5-1 szerint. A névleges szigetelési feszültség 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint, míg a névleges lökőfeszültség-állóság 6 kV az IEC 60947-1 szerint. A termék különböző névleges üzemi áramokkal rendelkezik: 3 A 240 V-nál, 6 A 120 V-nál AC-15 terhelési kategóriában, valamint különböző DC-13 terhelési kategóriájú értékekkel, ami a sokoldalú felhasználást teszi lehetővé. Az elektromos élettartam 1 millió ciklus különböző terhelési feltételek mellett. Az eszköz ezüst ötvözet (Ag/Ni) érintkezőkkel rendelkezik, amelyek kiváló elektromos megbízhatóságot biztosítanak, különösen tiszta környezetben.
Schneider Electric Harmony XB5 - XB5AA45C0 - komplett műanyag nyomógomb, Ø22, visszatérő, 1NO+1NC, piros, szürke körgyűrű műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Nyomógomb
Eszköz rövid neve: XB5
Előlap anyaga: Műanyag, szürke bevonattal
Fej típusa: Standard
Rögzítő gyűrű anyaga: Műanyag
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérő
Működtető profilja: Piros, süllyesztett, jelölés nélküli
Kapcsolási jellemzők
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú nyitás
Csatlakozások - terminálok: Csavaros csatlakozók, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Terminálok leírása ISO n°1: (21-22)NC, (13-14)NO
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Elektromos jellemzők
Hagyományos szabad levegőáramú termikus áram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Mechanikai jellemzők
Működési úthossz: 1,5 mm (NC elektromos állapotváltozás)
2,6 mm (NO elektromos állapotváltozás)
4,3 mm (teljes elmozdulás)
Működtetési erő: 3,5 N NC elektromos állapotváltozás
3,8 N NO elektromos állapotváltozás
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Méretek: 42 mm magasság, 30 mm szélesség, 52 mm mélység
Környezeti jellemzők
Védettségi fokozat (IP): IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védelmi fokozat: IK03 az IEC 50102 szerint
Üzemi és tárolási hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Tanúsítványok és szabványok
Szabványok: IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-1, UL 508, JIS C8201-1
Terméktanúsítványok: DNV, CSA, UL listed, LROS (Lloyds register of shipping), BV
