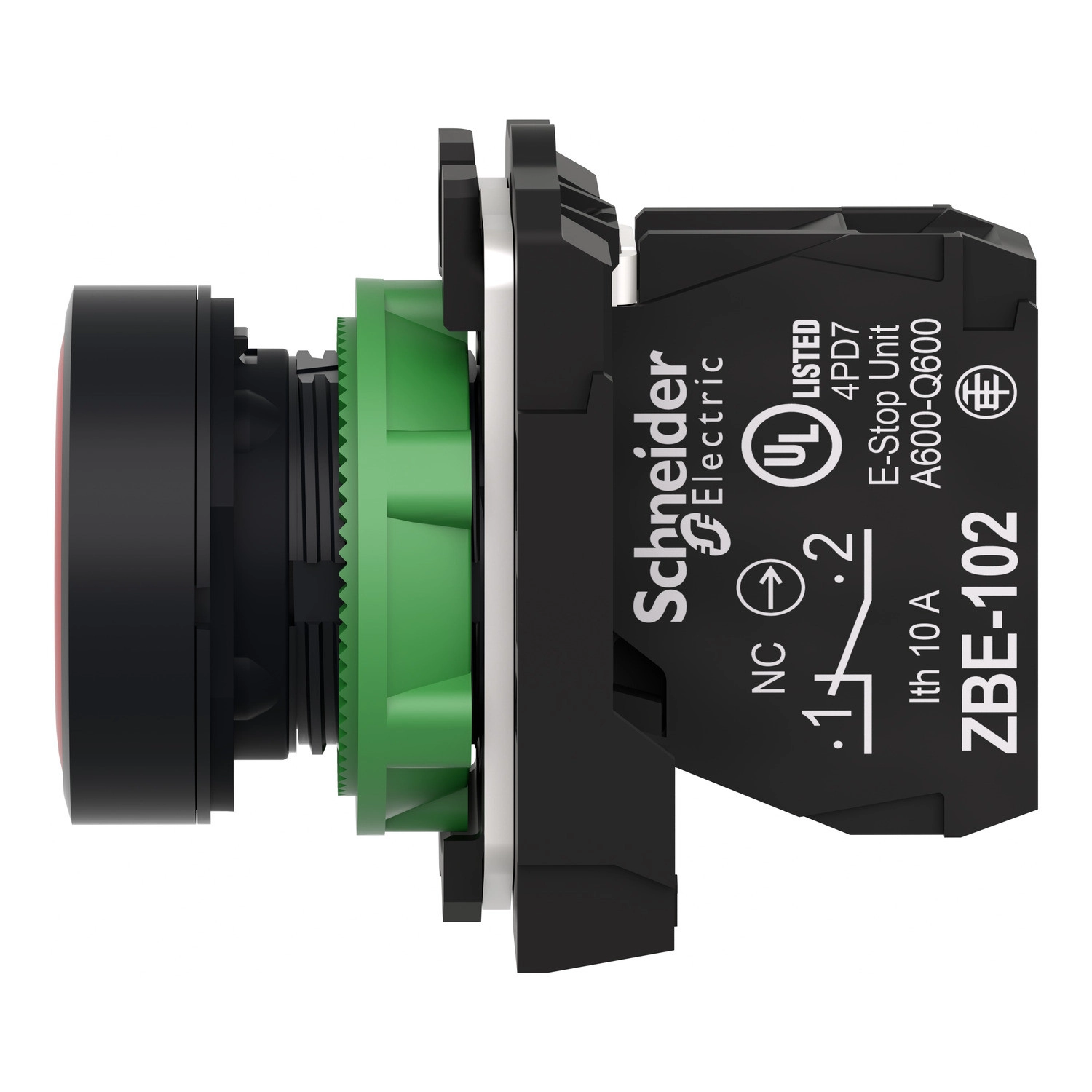

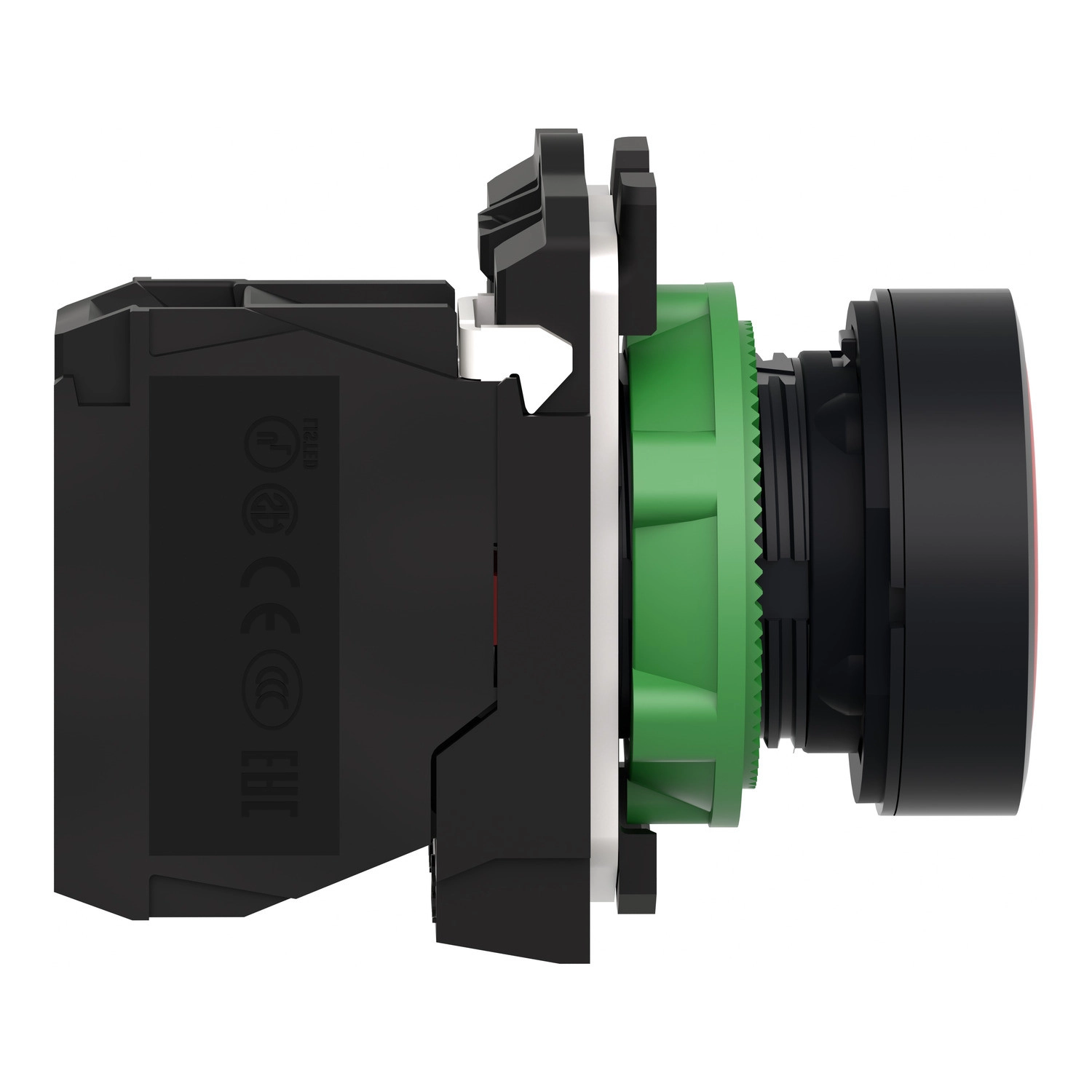

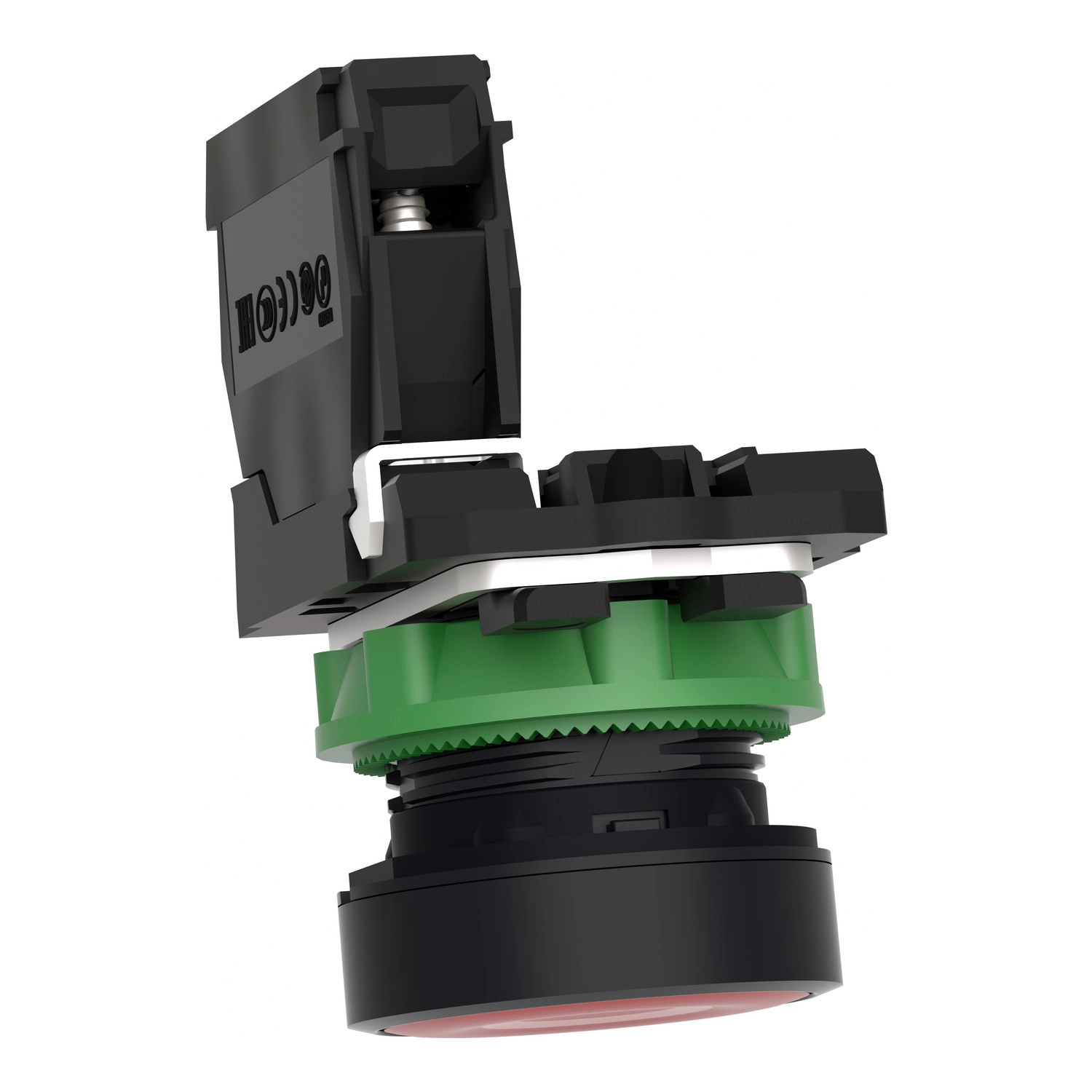

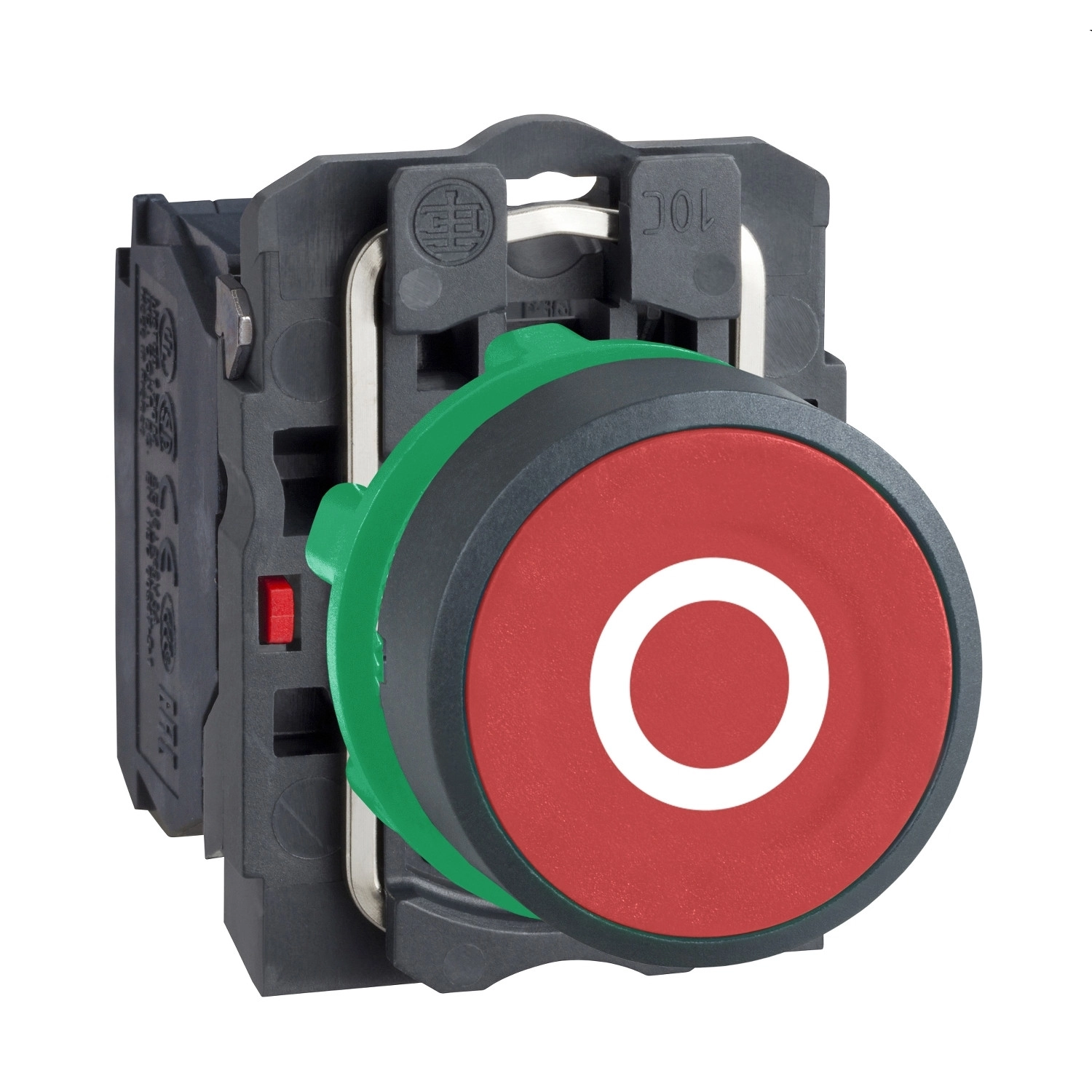

A Schneider Electric Harmony XB5 termékcsalád XB5AA4322 jelű komplett műanyag nyomógombja a megbízható ipari irányítástechnika meghatározó eleme. Ez a piros színű, O jellel ellátott, visszatérő működésű nyomógomb tökéletes választás különböző vezérlőpanelekbe és kapcsolószekrényekbe való beépítésre, ahol egyértelmű vizuális visszajelzést és megbízható működést kell biztosítani.

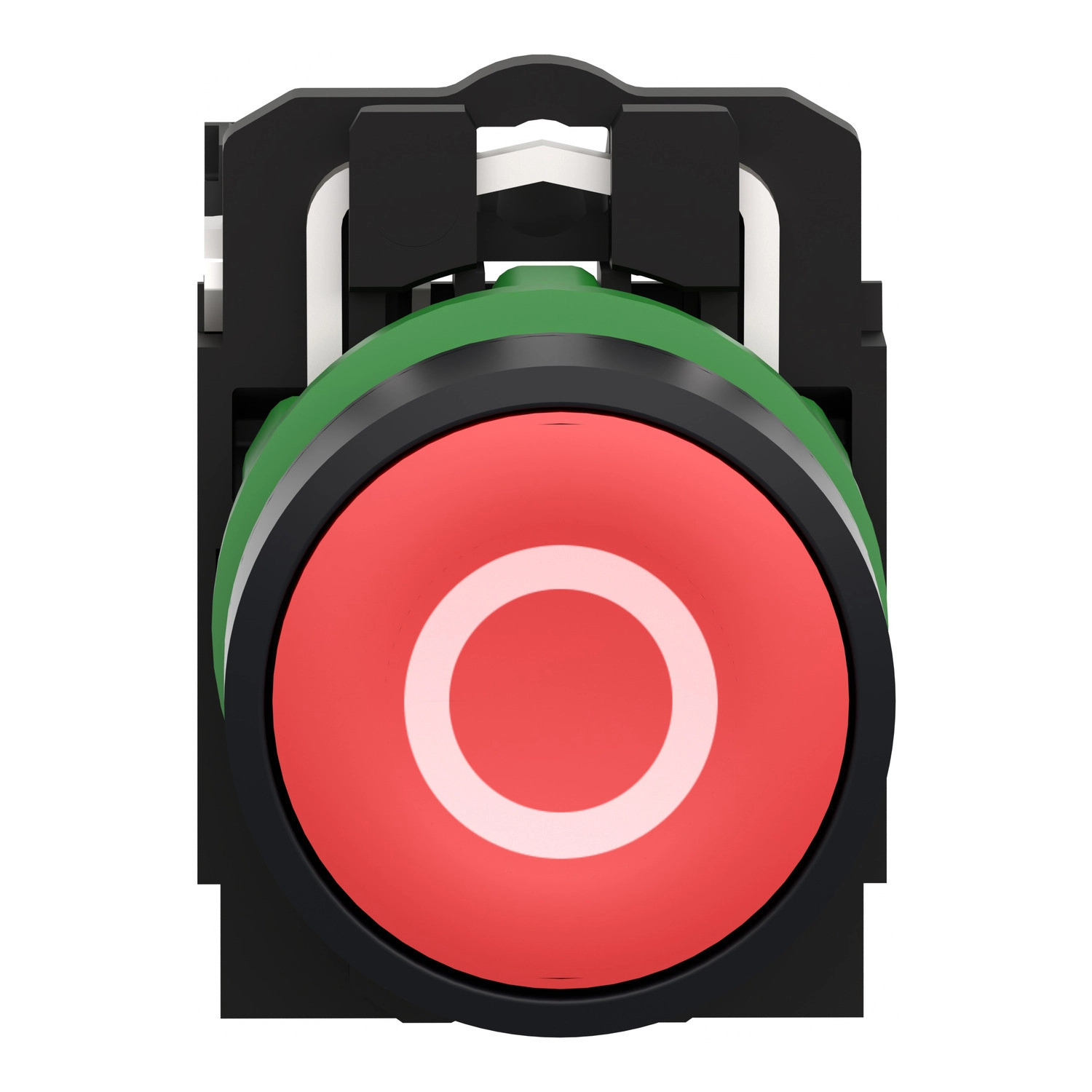

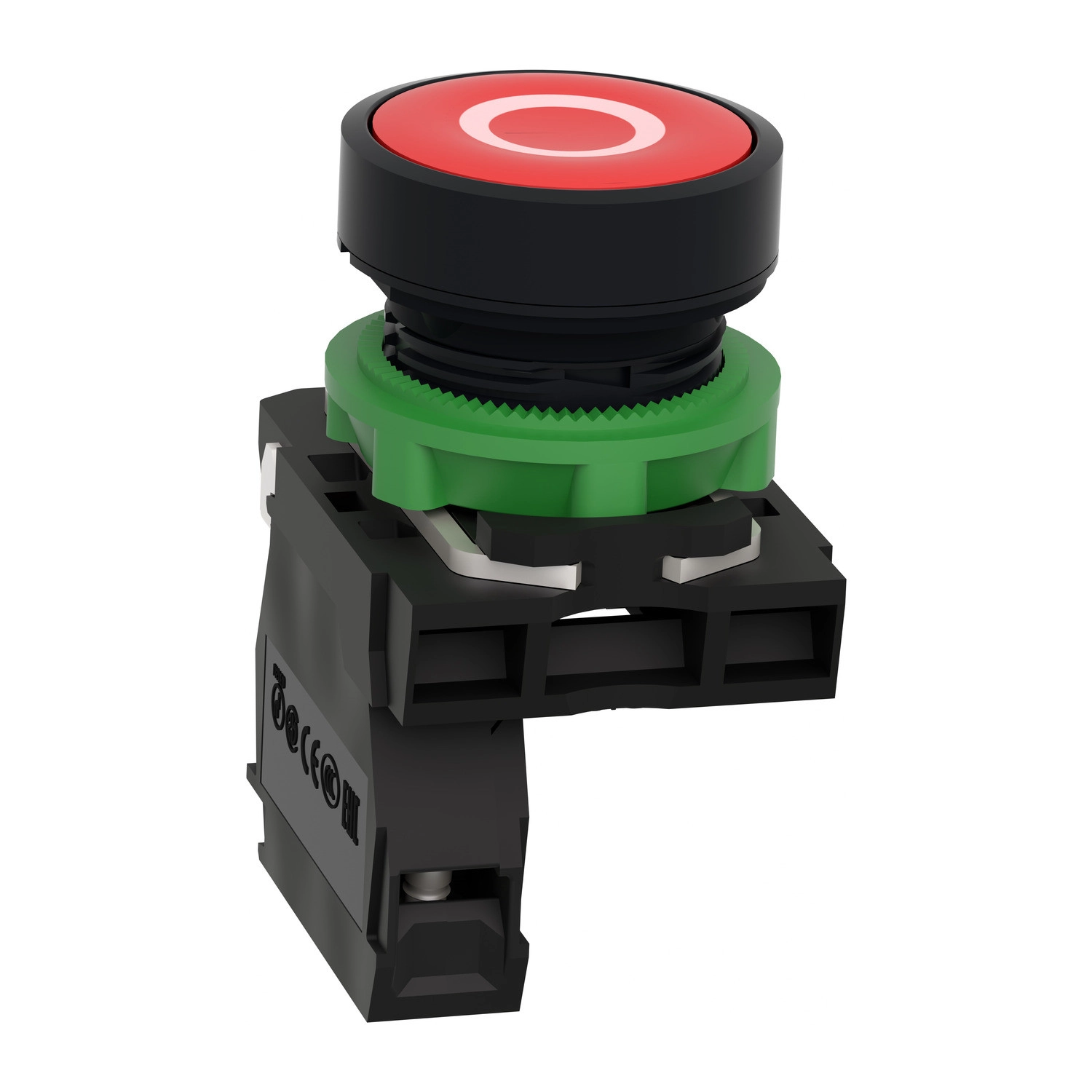

A termék sötétszürke műanyag házzal és piros, süllyesztett nyomófelülettel rendelkezik, amelyen jól látható fehér O jelölés található. A 22,5 mm-es szerelési átmérővel rendelkező nyomógomb széles körben kompatibilis a legtöbb ipari szabványmérettel, így könnyen beépíthető meglévő rendszerekbe is. A nyomógomb egy alaphelyzetben zárt (NC) érintkezőt tartalmaz, amely lassú bontású működést biztosít. Az XB5AA4322 teljes működési útja 4,3 mm, amiből 1,5 mm-nél következik be az elektromos állapotváltozás. A működtetéshez 3,5 N erő szükséges, ami biztosítja, hogy ne történjen véletlen aktiválás, ugyanakkor kényelmes használatot tesz lehetővé.
A Schneider Electric XB5AA4322 nyomógomb kiemelkedő tartósságot kínál, mechanikai élettartama eléri a 10 millió kapcsolási ciklust, elektromos élettartama pedig különböző terhelési feltételek mellett is 1 millió ciklus. A termék csavarszorításos csatlakozókkal van ellátva, amelyek lehetővé teszik maximum 2 x 1,5 mm² keresztmetszetű vezetékek csatlakoztatását kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékek csatlakoztatását kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A csavarfejek kialakítása többféle csavarhúzóval való kompatibilitást biztosít, beleértve a Philips 1-es, pozidriv 1-es, valamint a 4 mm-es és 5,5 mm-es lapos csavarhúzókat.
A termék kimagasló védelmi besorolásokkal rendelkezik: IP66, IP67, IP69, IP69K védettséget biztosít, valamint megfelel a NEMA 13 és NEMA 4X szabványoknak is. Ellenáll a magasnyomású mosásnak (7000000 Pa, 55 °C-on, 0,1 m távolságból), továbbá széles hőmérséklettartományban (-40...+70 °C) használható. Az IEC 60947-5-1 K. függeléknek megfelelően pozitív nyitással rendelkezik, ami biztonsági alkalmazásokban különösen fontos. A nyomógomb számos nemzetközi szabványnak (UL 508, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, JIS C8201-1) megfelel, és több nemzetközi tanúsítvánnyal (DNV, CSA, UL, LROS, BV) is rendelkezik. Az ezüstötvözet (Ag/Ni) érintkezők magas elektromos megbízhatóságot (Λ < 10exp(-8)) biztosítanak még alacsony feszültség és áramerősség mellett is, ami kritikus vezérlési alkalmazásokban is kiváló teljesítményt garantál.
Schneider Electric Harmony XB5 - XB5AA4322 - komplett műanyag nyomógomb, Ø22, visszatérő, 1NC, piros, "O" műszaki adatok
Általános jellemzők
Terméktípus: Nyomógomb
Termékcsalád: Harmony XB5
Rövid terméknév: XB5
Előlap anyaga: Műanyag, sötétszürke
Fejegység típusa: Standard
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 22,5 mm
Működési jellemzők
Működtető egység alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Piros, süllyesztett, O jelöléssel (fehér)
Érintkezők típusa és összetétele: 1 NC (alaphelyzetben zárt)
Érintkező működése: Lassú bontású
Működési út: 1,5 mm (NC érintkező elektromos állapotváltozása), 4,3 mm (teljes út)
Működtetési erő: 3,5 N NC érintkező elektromos állapotváltozásához
Mechanikai élettartam: 10 000 000 ciklus
Elektromos jellemzők
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Konvencionális szabad levegőben lévő hőáram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam: 1 000 000 ciklus különböző terhelési feltételek mellett
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V és 1 mA mellett tiszta környezetben az IEC 60947-5-4 szerint
Λ < 10exp(-8) 17 V és 5 mA mellett tiszta környezetben az IEC 60947-5-4 szerint
Csatlakozási és szerelési jellemzők
Csatlakozók: Csavarszorításos csatlakozók, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavarszorításos csatlakozók, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint

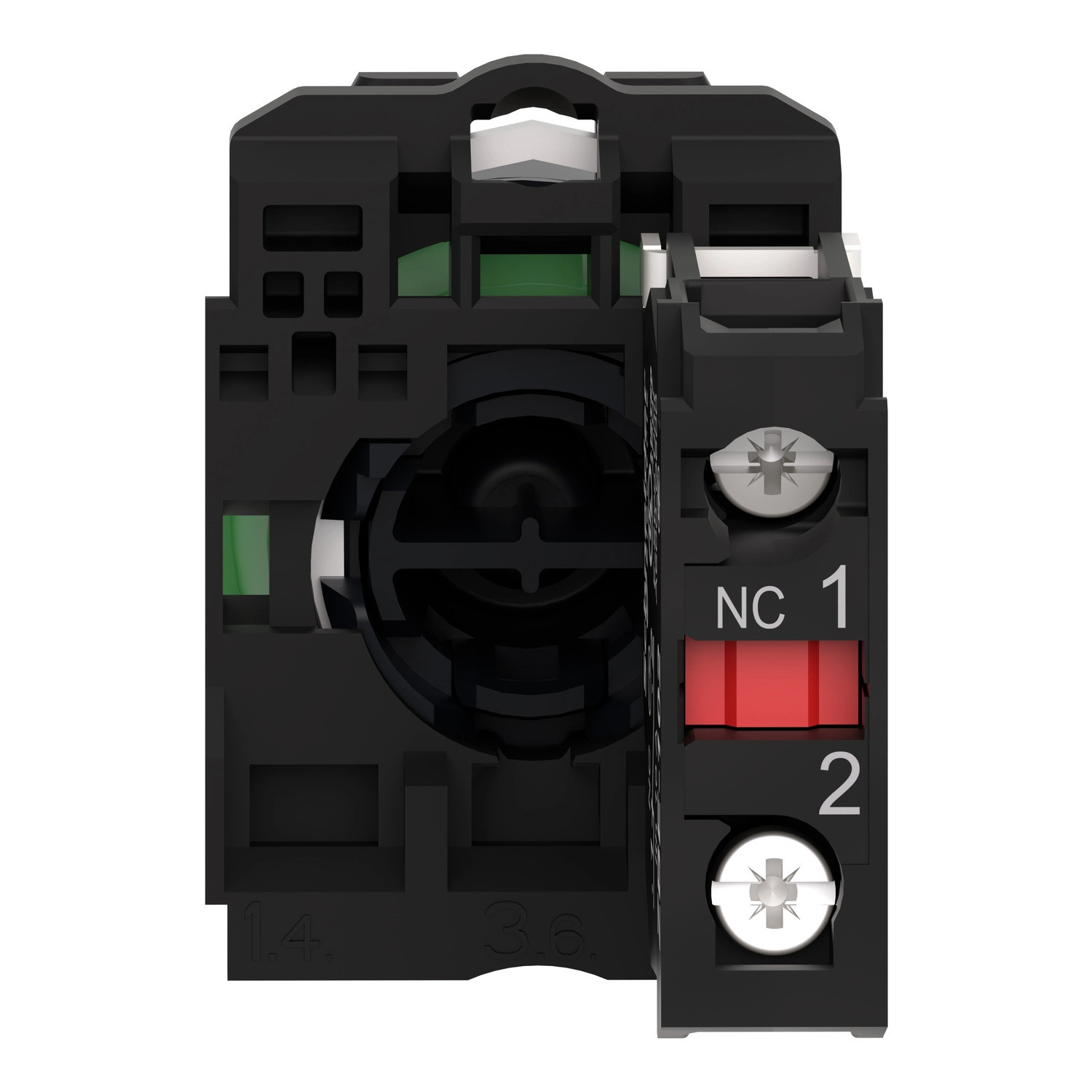

Kapcsok jelölése ISO szerint: (21-22)NC
Csavarfej alakja: Kereszt (kompatibilis Philips 1-es csavarhúzóval)
Kereszt (kompatibilis pozidriv 1-es csavarhúzóval)
Hornyolt (kompatibilis 4 mm-es lapos csavarhúzóval)
Hornyolt (kompatibilis 5,5 mm-es lapos csavarhúzóval)
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Mechanikai jellemzők
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 52 mm
Vibráció ellenállás: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulás az IEC 60068-2-27 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tárolás során: -40...70 °C
Környezeti hőmérséklet működés során: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Pozitív nyitás: Az IEC 60947-5-1 K függeléknek megfelelően
Szabványok és tanúsítványok
Szabványok: UL 508
IEC 60947-5-1
CSA C22.2 No 14
IEC 60947-5-4
JIS C8201-5-1
IEC 60947-1
JIS C8201-1
Terméktanúsítványok: DNV
CSA
UL listed
LROS (Lloyds Register of Shipping)
BV
