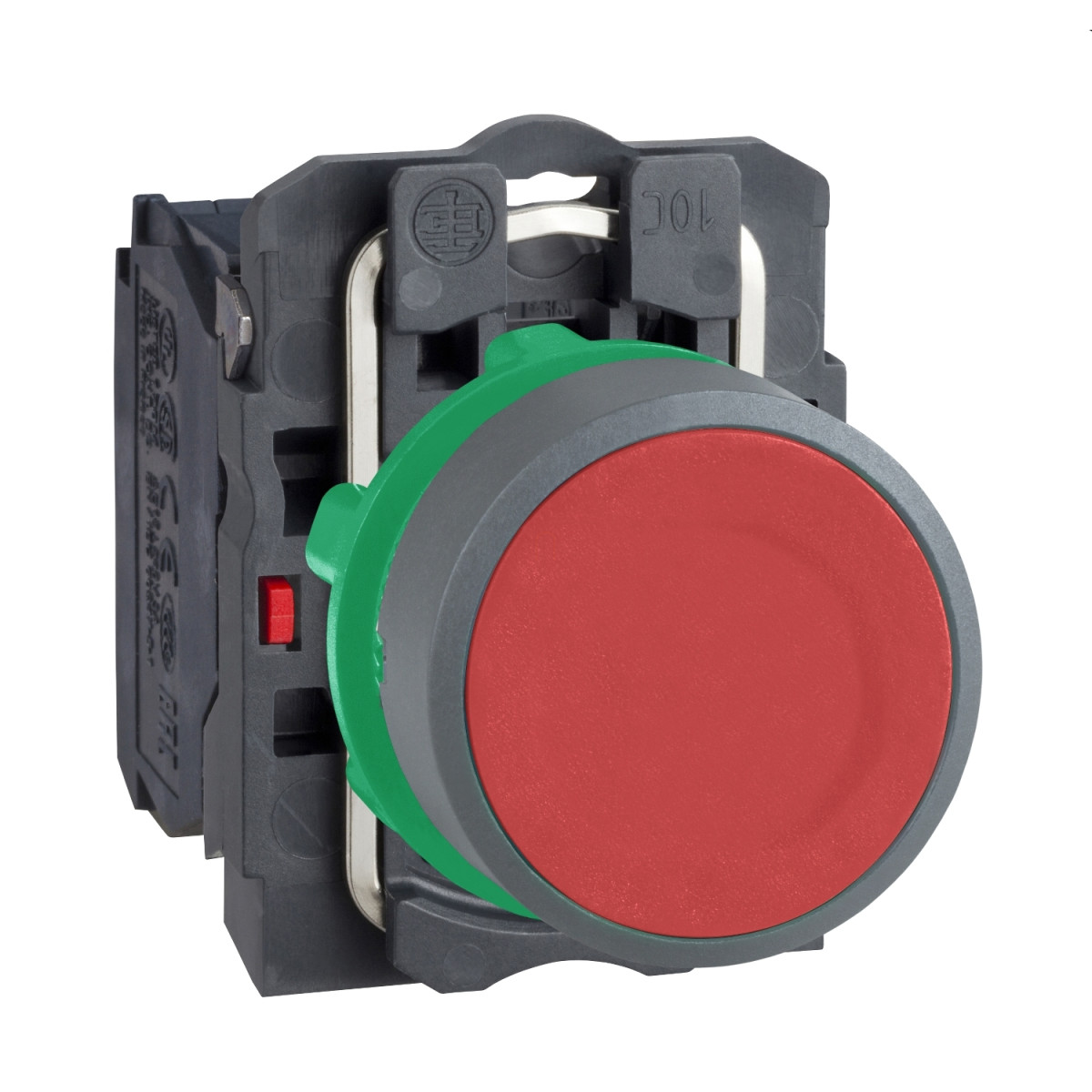

Schneider Electric Harmony XB5 - XB5AA42C0 - komplett műanyag nyomógomb, Ø22, visszatérő, 1NC, piros, szürke körgyűrű
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A termék kialakítása praktikus és felhasználóbarát. A nyomógomb fej kialakítása kerek, süllyesztett piros felülettel, jelölés nélküli kivitelben. A szürke műanyag gyűrű esztétikus megjelenést biztosít, miközben a termék tömege mindössze 37 gramm. Az eszköz egy alaphelyzetben zárt (NC) érintkezővel rendelkezik, és a működtetéshez szükséges erő 3,5 N. A teljes működési út 4,3 mm, amelyből 1,5 mm után következik be az elektromos állapotváltozás. A termék mechanikai élettartama rendkívül magas, 10 millió kapcsolási ciklus, ami hosszú távú, megbízható működést garantál ipari környezetben is.
A Harmony XB5AA42C0 nyomógomb elektromos tulajdonságai kiemelkedőek. A konvencionális szabad levegőn mérhető termikus áram (Ith) 10 A az IEC 60947-5-1 szabványnak megfelelően. A névleges szigetelési feszültség (Ui) 600 V (3-as szennyezettségi fokozat esetén), a névleges lökőfeszültség-állóság (Uimp) pedig 6 kV. A különböző alkalmazási kategóriákban a névleges üzemi áram (Ie) a következőképpen alakul: AC-15 esetén 3 A 240 V-nál, 6 A 120 V-nál, 1,2 A 600 V-nál; DC-13 esetén pedig 0,1 A 600 V-nál, 0,27 A 250 V-nál és 0,55 A 125 V-nál. Az elektromos élettartam 1 millió kapcsolási ciklus különböző terhelési feltételek mellett, ami tökéletesen kielégíti a legtöbb ipari alkalmazás követelményeit.
A termék csatlakoztatása csavaros kapcsokkal történik, amelyek lehetővé teszik ≤ 2 x 1,5 mm² keresztmetszetű vezetékek bekötését érvéghüvellyel, illetve 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékek bekötését érvéghüvely nélkül, az IEC 60947-1 szabvány szerint. A csavarfej kialakítása többféle csavarhúzóval kompatibilis: kereszthornyos (Philips 1-es és pozidrív 1-es), valamint lapos (4 mm-es és 5,5 mm-es) csavarhúzókkal is használható. Az érintkezők anyaga ezüst ötvözet (Ag/Ni), amely kiváló vezetőképességet és tartósságot biztosít. A helyes meghúzási nyomaték 0,8–1,2 Nm az IEC 60947-1 szabvány szerint.
Harmony XB5 - XB5AA42C0 - komplett műanyag nyomógomb, Ø22, visszatérő, 1NC, piros, szürke körgyűrű műszaki adatok
Általános jellemzők
Terméktípus: Nyomógomb
Termékcsalád: Harmony XB5
Eszköz rövid neve: XB5
Gyűrű anyaga: Szürke színű, műanyag bevonatú
Fej típusa: Standard
Rögzítő gallér anyaga: Műanyag
Szerelési átmérő: 22,5 mm
Jelzőegység fej alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Piros, süllyesztett, jelölés nélküli
Érintkezők típusa és összetétele: 1 NC
Érintkező működése: Lassú nyitás
Csatlakozások
Kapocstípus: Csavaros szorítókapcsok, ≤ 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint
Csavaros szorítókapcsok, 1 x 0,22...2 x 2,5 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Méretek
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 52 mm
Kapcsok leírása ISO n°1: (21-22)NC
Teljesítmény jellemzők
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55°C-on, 0,1 m távolságból
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Az IEC 60947-5-1 K mellékletének megfelelően
Működési út: 1,5 mm (NC elektromos állapotváltozása)
Teljes út: 4,3 mm
Működtető erő: 3,5 N NC elektromos állapotváltozásnál
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Csavar jellemzők
Csavarfej alakja: Kereszthornyos, Philips 1-es csavarhúzóval kompatibilis
Kereszthornyos, pozidriv 1-es csavarhúzóval kompatibilis
Hornyos, 4 mm-es lapos csavarhúzóval kompatibilis
Hornyos, 5,5 mm-es lapos csavarhúzóval kompatibilis
Elektromos jellemzők
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Hagyományos szabad léghűtéses termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges impulzus-állófeszültség: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam
1000000 ciklus AC-15, 2 A 230 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C melléklet szerint
1000000 ciklus AC-15, 3 A 120 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C melléklet szerint
1000000 ciklus AC-15, 4 A 24 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C melléklet szerint
1000000 ciklus DC-13, 0,2 A 110 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C melléklet szerint
1000000 ciklus DC-13, 0,5 A 24 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C melléklet szerint
Környezeti feltételek
Védőkezelés: TH
Környezeti tárolási hőmérséklet: -40...70 °C
Környezeti működési hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Tanúsítványok és szabványok
Szabványok: IEC 60947-1, CSA C22.2 No 14, JIS C8201-5-1, UL 508, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: DNV, CSA, UL listed, LROS (Lloyds register of shipping), BV
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütésre minden tengelyen az IEC 60068-2-27 szerint
