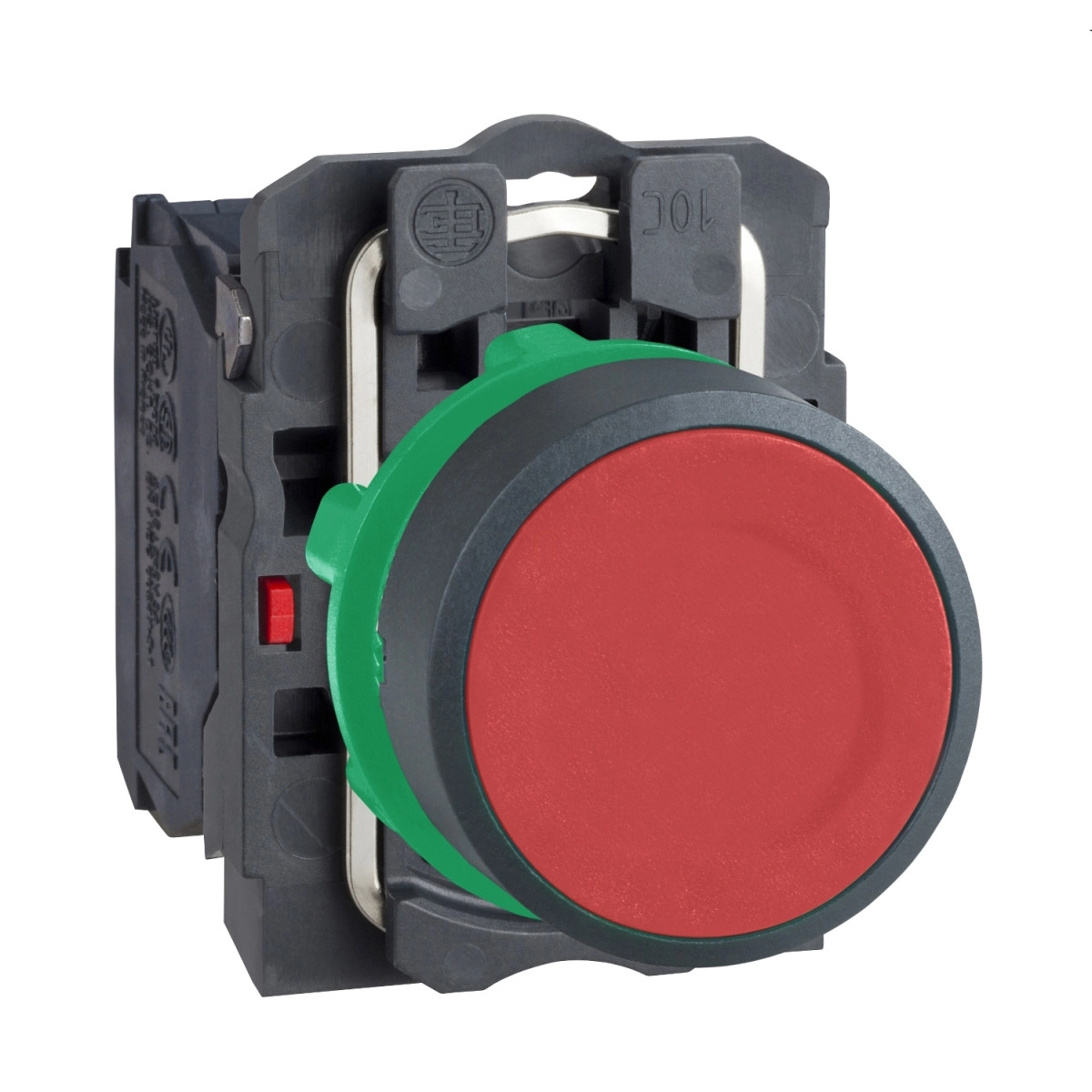

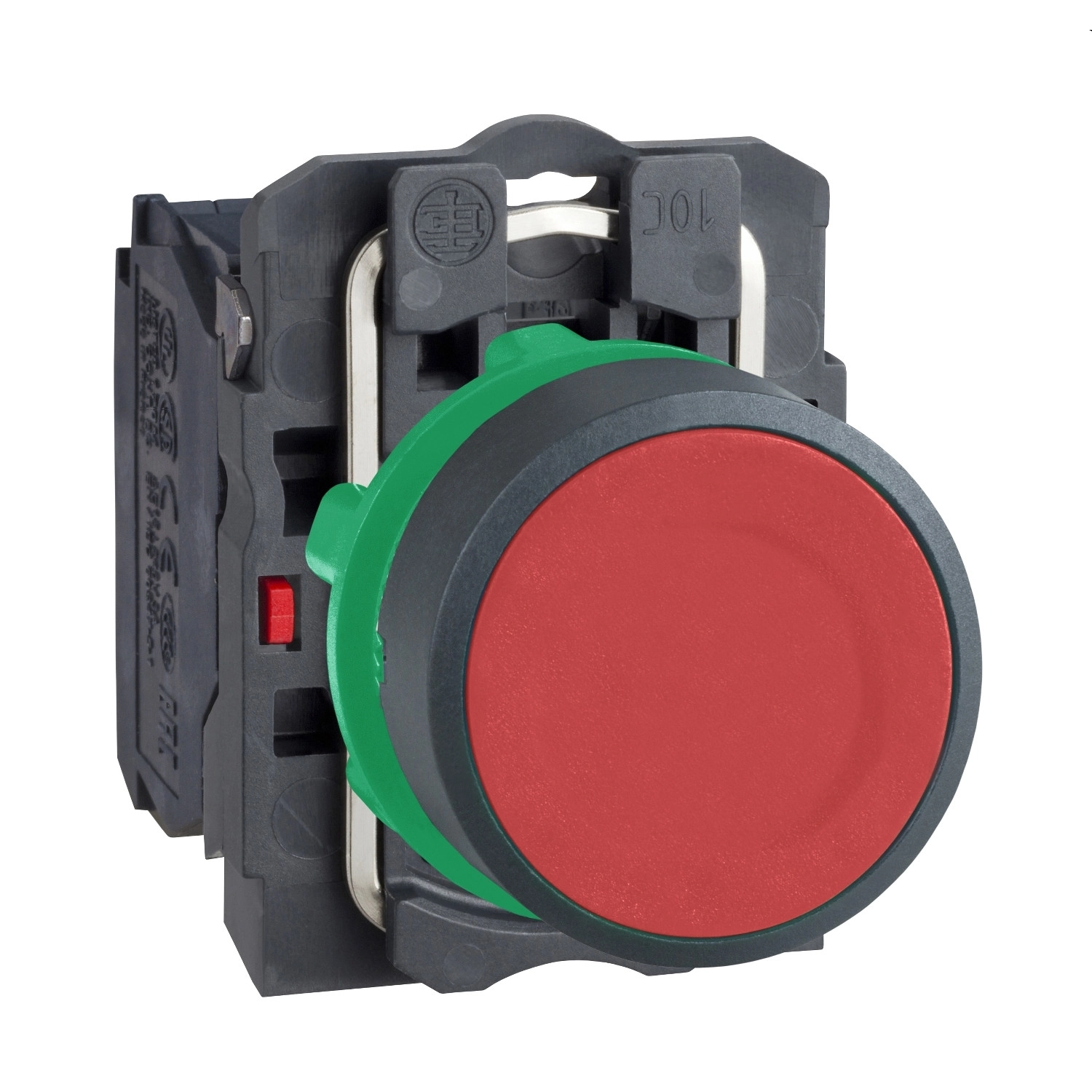

A Schneider Electric Harmony XB5 termékcsalád XB5AA42 cikkszámú nyomógombja egy professzionális minőségű, piros színű, rugós visszatérésű kezelőelem, amely ipari környezetben való használatra készült. Ez a 22,5 mm átmérőjű, műanyag házas nyomógomb tökéletes választás különböző vezérlőpanelek, kapcsolószekrények és ipari berendezések számára, ahol megbízható működésre és hosszú élettartamra van szükség.

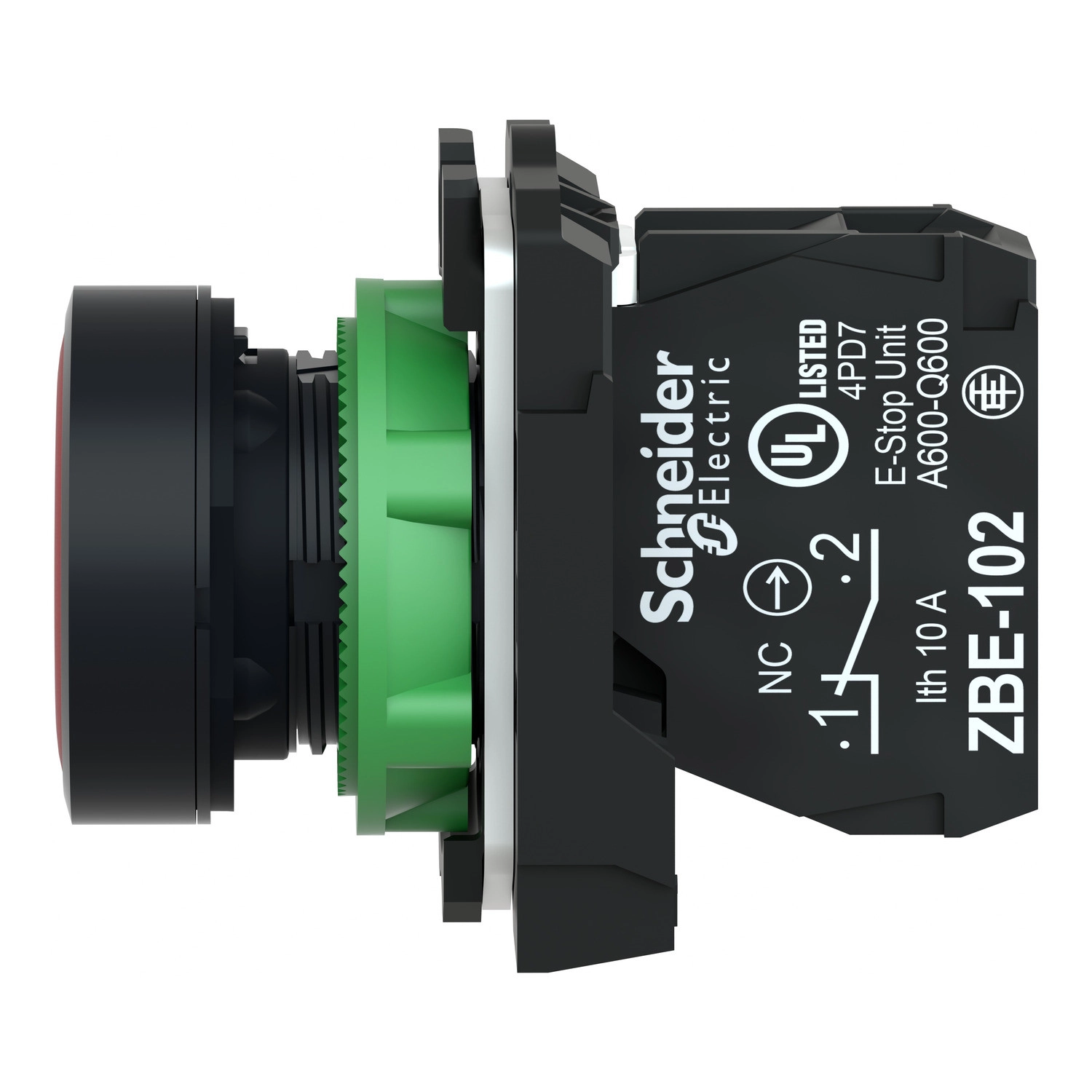

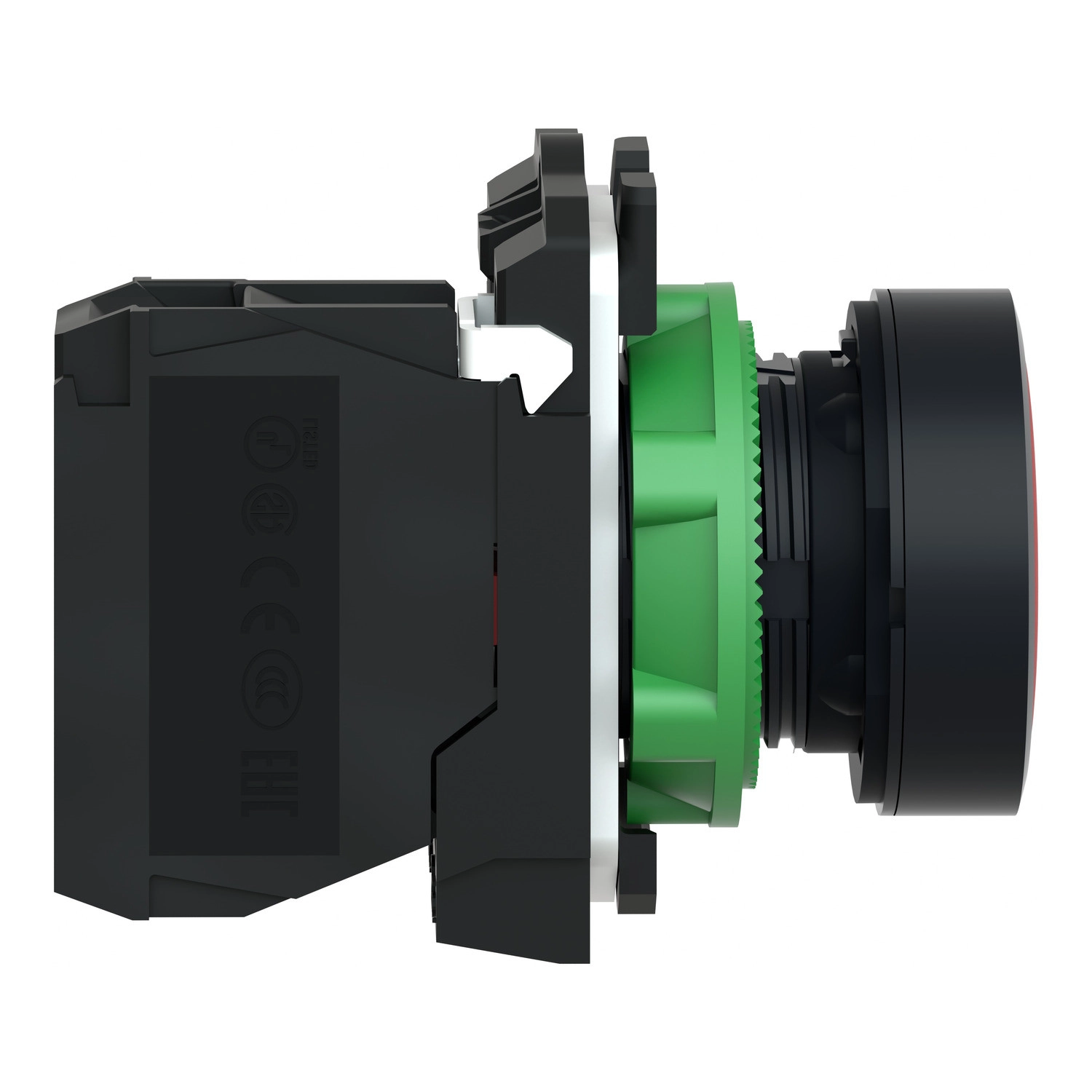

Az XB5AA42 nyomógomb sötétszürke műanyag készülékházba épített, standard fejkialakítású kezelőelem, amely 1 NC (alaphelyzetben zárt) érintkezővel rendelkezik. A piros, jelöletlen, sima felületű nyomógomb vizuális jelzés nélkül is könnyen azonosítható a kezelőpanelen. A lassú bontású érintkező működése 3,5 N erővel történik, és 1,5 mm elmozdulás után vált elektromos állapotot, míg a teljes működési út 4,3 mm. Ez a precíz mechanikai kialakítás hozzájárul a 10 millió ciklusos mechanikai élettartamhoz, amely kiemelkedő tartósságot biztosít még intenzív használat esetén is.
A termék elektromos jellemzői kimagaslóak: 600 V névleges szigetelési feszültség (Ui) 3-as szennyezettségi fokozat mellett, 6 kV névleges lökőfeszültség-állóság (Uimp), valamint 10 A konvencionális termikus áram. Az AC-15 kategóriában 230 V-on 2 A, 120 V-on 3 A, 24 V-on 4 A terhelhetőség érhető el, míg DC-13 kategóriában 110 V-on 0,2 A, illetve 24 V-on 0,5 A. A megbízhatóságot jelzi, hogy tiszta környezetben az elektromos megbízhatósági érték (Lambda) kisebb, mint 10^-6 5 V és 1 mA esetén, illetve kisebb, mint 10^-8 17 V és 5 mA esetén, megfelelve az IEC 60947-5-4 szabványnak. A rövidzárlat elleni védelem 10 A-es gG típusú biztosítékkal biztosítható az IEC 60947-5-1 szerint.
A Schneider Electric XB5AA42 nyomógomb kiemelkedő védettséggel rendelkezik: IP66, IP67, IP69 és IP69K fokozattal, valamint IK03 ütésállósággal, így kiválóan alkalmazható olyan ipari környezetben is, ahol por, nedvesség vagy nagynyomású vízsugár van jelen. A termék ellenáll akár 7000000 Pa nagynyomású mosásnak is 55 °C-on 0,1 m távolságból. Széles hőmérséklettartományban (-40...+70 °C) használható mind üzemeltetés, mind tárolás során. A csatlakozás csavaros kapcsokkal történik, amelyek lehetővé teszik akár 2 × 1,5 mm² keresztmetszetű, kábelvéges vezetékek vagy 1 × 0,22...2 × 2,5 mm² keresztmetszetű, kábelvég nélküli vezetékek bekötését. A csavarfejek kereszt-, pozidrive- és lapos csavarhúzóval is kezelhetők. A szerelési vastagság 1-6 mm lehet, a meghúzási nyomaték 0,8...1,2 Nm az IEC 60947-1 szabvány szerint. Az XB5AA42 nyomógomb számos nemzetközi szabványnak megfelel, többek között IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, UL 508 és JIS C8201-5-1 előírásoknak, és rendelkezik DNV, CSA, UL, LROS és BV tanúsítványokkal, így világszerte használható különféle alkalmazásokban.
Schneider Electric Harmony XB5 - XB5AA42 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Nyomógomb
Rövid terméknév: XB5
Előlap anyaga: Műanyag, sötétszürke műanyag
Fejkialakítás: Standard
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 22,5 mm
Jelzőegység alakja: Kerek
Kezelőszerv típusa: Rugós visszatérésű

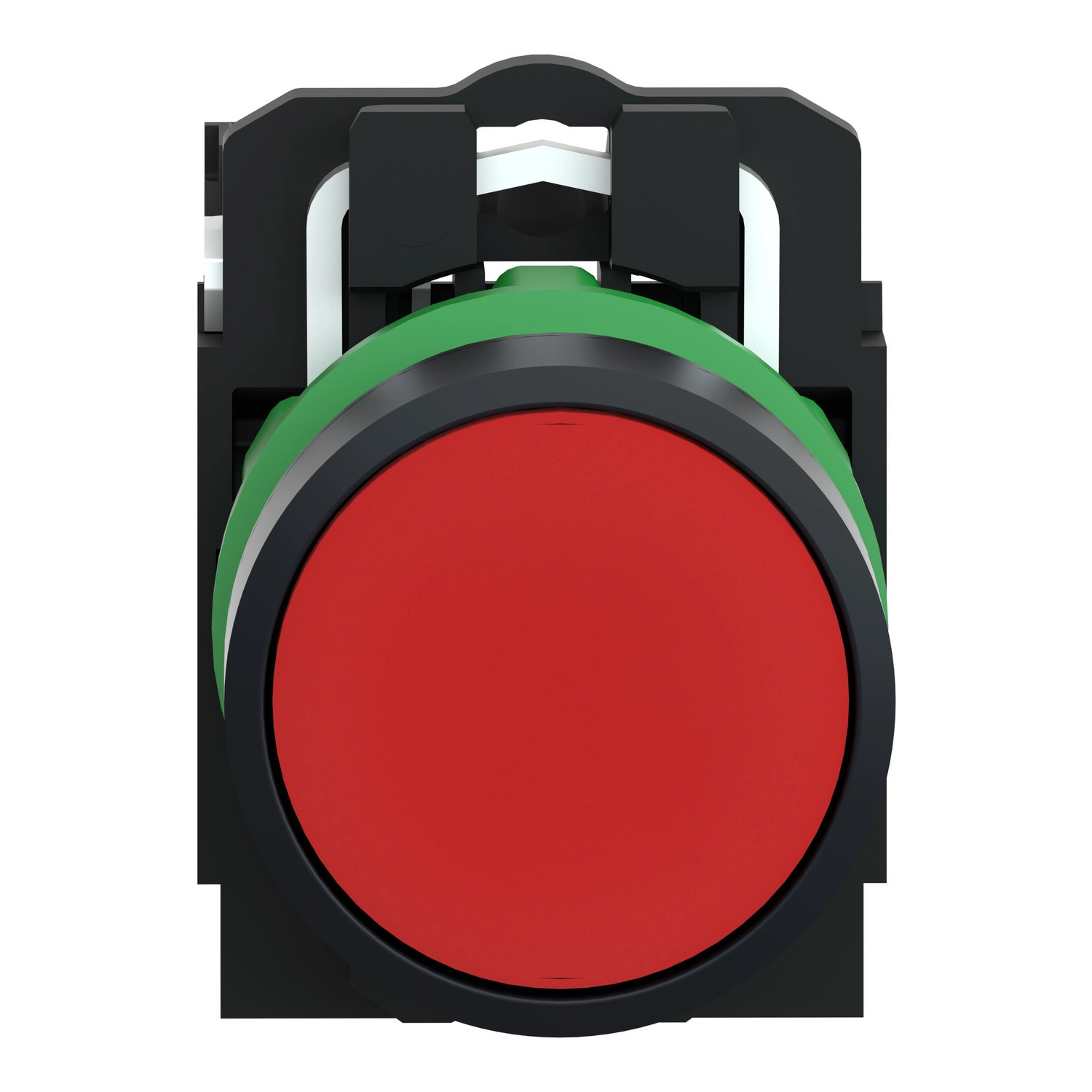

Kezelőgomb kialakítása: Piros, sima, jelölés nélküli
Érintkezők típusa és összetétele: 1 NC
Kapcsolóművelet: Lassú bontás
Csatlakozás
Kapocstípus: Csavaros szorítókapcsok, ≤ 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros szorítókapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint

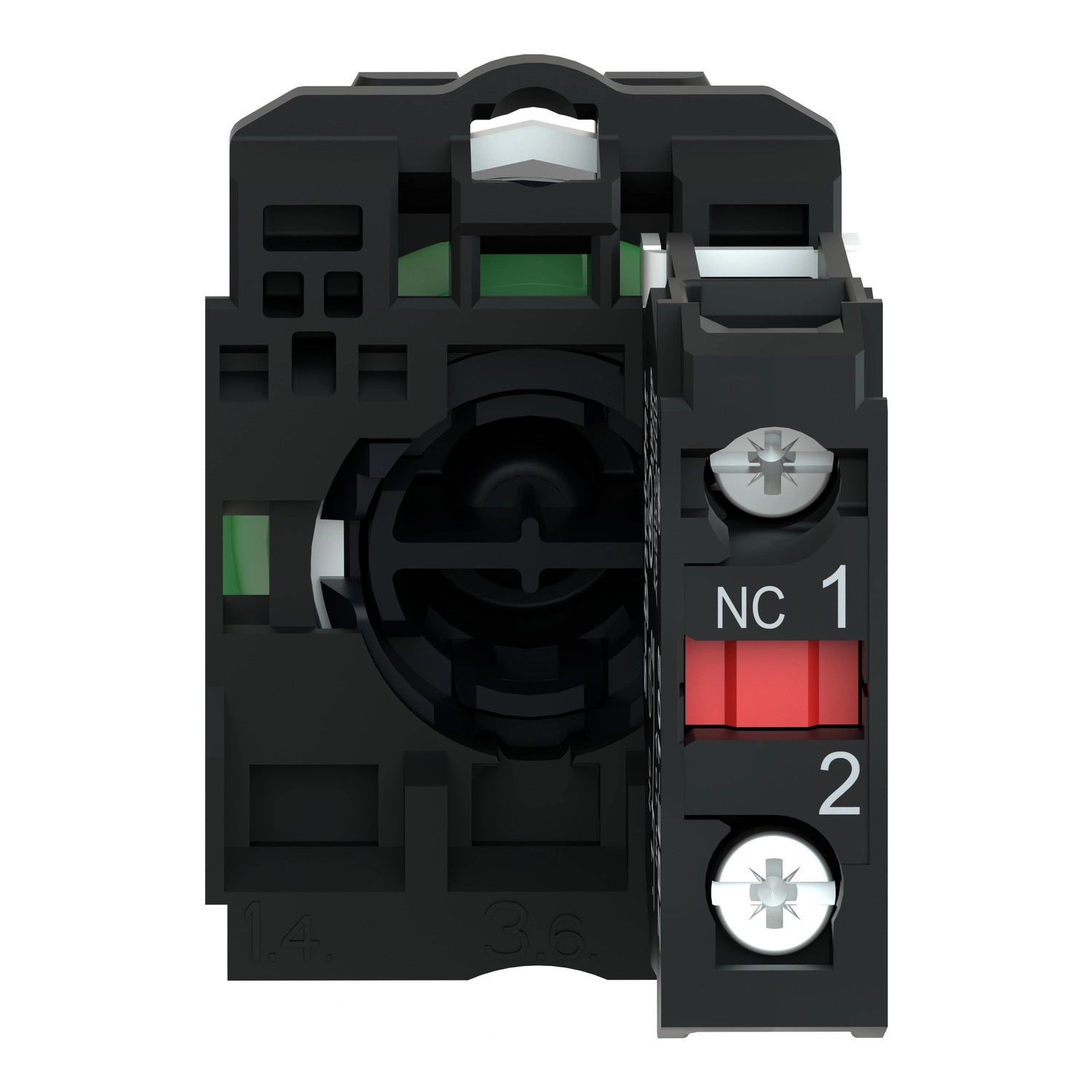

Kapcsok leírása ISO n°1: (21-22)NC
Méretek
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 52 mm
Elektromos jellemzők
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Konvencionális termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges üzemi áram:
- 3 A 240 V, AC-15, A600 az IEC 60947-5-1 szerint
- 6 A 120 V, AC-15, A600 az IEC 60947-5-1 szerint
- 0,1 A 600 V, DC-13, Q600 az IEC 60947-5-1 szerint
- 0,27 A 250 V, DC-13, Q600 az IEC 60947-5-1 szerint
- 0,55 A 125 V, DC-13, Q600 az IEC 60947-5-1 szerint
- 1,2 A 600 V, AC-15, A600 az IEC 60947-5-1 szerint
Mechanikai jellemzők
Működési út: 1,5 mm (NC elektromos állapotváltás), 4,3 mm (teljes út)
Működtetési erő: 3,5 N NC elektromos állapotváltás
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Védettség
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK ütésállóság: IK03 az IEC 50102 szerint
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Környezeti feltételek
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
Tanúsítványok
Terméktanúsítványok: DNV, CSA, UL, LROS (Lloyds register of shipping), BV
Szabványok: IEC 60947-1, CSA C22.2 No 14, JIS C8201-5-1, UL 508, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-1
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
