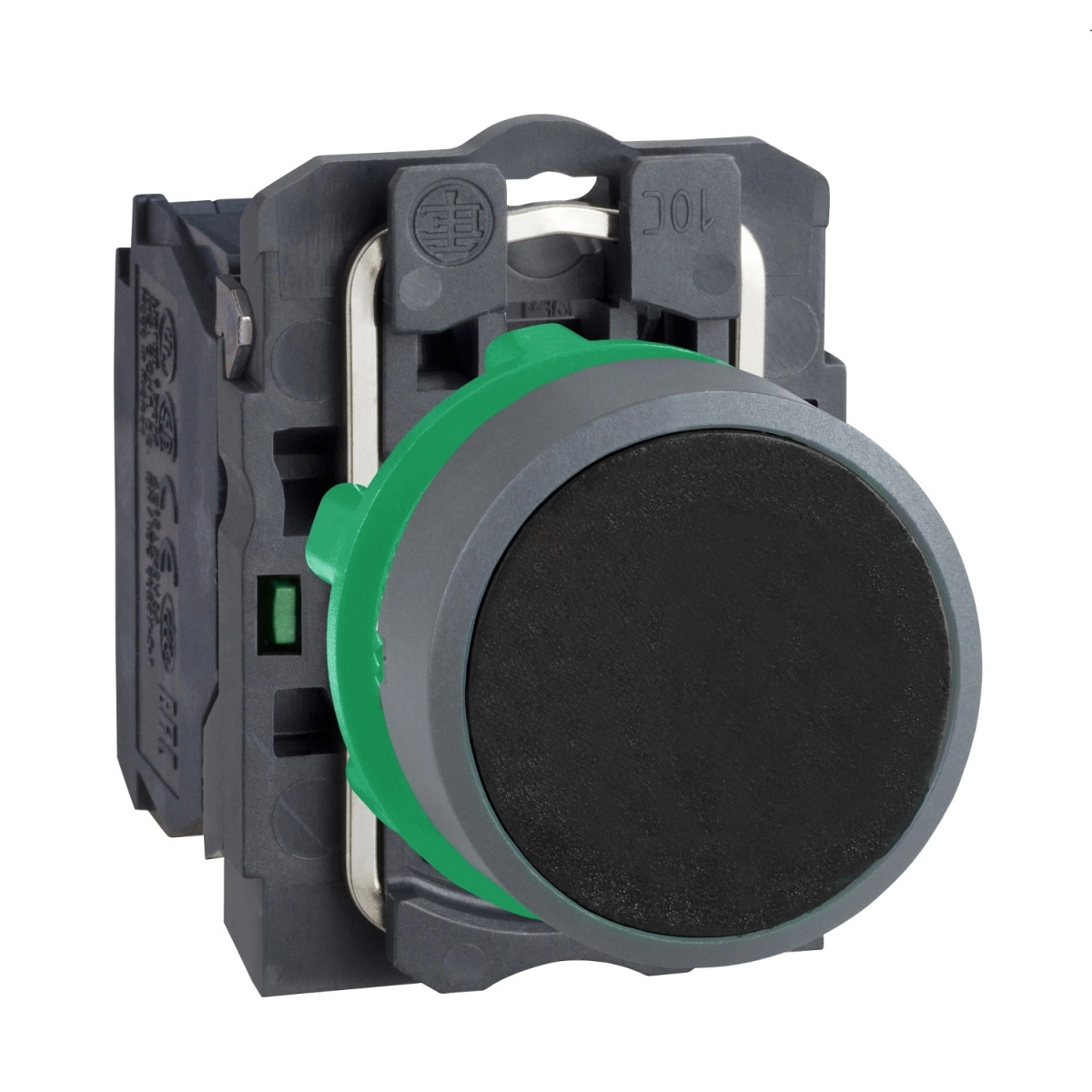

A Schneider Electric Harmony XB5 XB5AA21C0 komplett nyomógomb egy sokoldalú, rendkívül megbízható ipari vezérlőeszköz, amely ideális választás kapcsolószekrényekbe, vezérlőpanelekbe és ipari berendezésekbe történő beépítéshez. Ez a visszatérő rugós működésű nyomógomb fekete színű, lapos nyomófelülettel és szürke műanyag körgyűrűvel rendelkezik, ami nem csak praktikus használatot, hanem esztétikus megjelenést is biztosít.
A termék egyszerűen beépíthető 22,5 mm átmérőjű furatba, így kompatibilis a legtöbb szabványos ipari alkalmazással. Az XB5AA21C0 modell 1 NO (záró) érintkezővel rendelkezik, amely megbízhatóan működik különböző kapcsolási feladatokban. A slow-break működésű érintkező kiváló elektromos tulajdonságokkal rendelkezik, 10A névleges hőárammal, és különböző terhelések kapcsolására alkalmas: AC-15 kategóriában 3A 240V-on vagy 6A 120V-on, illetve DC-13 kategóriában 0,1A 600V-on, 0,27A 250V-on vagy 0,55A 125V-on. A csatlakozás csavaros sorkapcsokkal történhet, amelyek 2x1,5 mm² keresztmetszetű vezetékek fogadására alkalmasak kábelvéggel, vagy 1x0,22...2x2,5 mm² keresztmetszetű vezetékek fogadására kábelvég nélkül.
A Harmony XB5 sorozat ezen tagja kiemelkedő mechanikai és elektromos élettartammal büszkélkedhet. Mechanikai élettartama eléri a 10 millió kapcsolási ciklust, míg elektromos élettartama 1 millió ciklus különböző terhelési kategóriákban. Az eszköz rendkívül ellenálló a környezeti hatásokkal szemben, amit a magas IP védettségi besorolás is igazol: IP66 és IP67 védettséggel rendelkezik az IEC 60529 szabvány szerint, ami por elleni teljes védelmet és vízbemerítés elleni ideiglenes védelmet biztosít. Ezen felül ellenáll a nagy nyomású mosásnak is (7000000 Pa 55°C-on, 0,1 m távolságból).
A nyomógomb műszaki paraméterei lenyűgözőek: működési ereje 3,8N az érintkező elektromos állapotának megváltozásakor, teljes működési útja 4,3 mm, amiből 2,6 mm az érintkező elektromos állapotváltozásához szükséges út. Méreteit tekintve kompakt kialakítású: 42 mm magas, 30 mm széles és 52 mm mély. A termék széles működési hőmérséklet-tartományban (-40...70°C) használható, és megfelel a legszigorúbb ipari szabványoknak (IEC 60947-1, UL 508, CSA C22.2 No 14, stb.). Rendelkezik továbbá számos nemzetközi tanúsítvánnyal, mint DNV, CSA, UL, LROS, BV. Az XB5AA21C0 kiválóan ellenáll a vibrációnak és ütésnek, amit a különböző szabványok szerinti tesztek igazolnak.
Schneider Electric Harmony XB5 - XB5AA21C0 - komplett műanyag nyomógomb, Ø22, visszatérő, 1NO, fekete, szürke körgyűrű műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Nyomógomb
Eszköz rövid neve: XB5
Körgyűrű anyaga: Műanyag, szürke színű
Nyomógombfej típusa: Normál
Rögzítőgyűrű anyaga: Műanyag
Rögzítési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérő
Működtető profilja: Fekete, lapos, jelölés nélküli
Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú bontású
Csatlakozások
Sorkapocs csatlakozás: Csavaros sorkapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Sorkapocs csatlakozás: Csavaros sorkapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Méretadatok
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 52 mm
Sorkapcsok leírása ISO n°1: (13-14)NO
Kiegészítő információk
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők alkalmazása: Normál érintkezők
Pozitív nyitás: Nincs
Működési út: 2,6 mm (NO elektromos állapotváltozás)
Működési út: 4,3 mm (teljes út)
Működtetési erő: 3,8 N NO elektromos állapotváltozáskor
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja
Kereszthornyú, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyú, kompatibilis pozidriv 1-es csavarhúzóval
Hornyos, kompatibilis 4 mm átmérőjű lapos csavarhúzóval
Hornyos, kompatibilis 5,5 mm átmérőjű lapos csavarhúzóval
Érintkezők jellemzői
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Hagyományos szabad levegőben mérhető termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-on, AC-15, A600 az IEC 60947-5-1 szerint
Névleges üzemi áram: 6 A 120 V-on, AC-15, A600 az IEC 60947-5-1 szerint
Névleges üzemi áram: 0,1 A 600 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
Névleges üzemi áram: 0,27 A 250 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
Névleges üzemi áram: 0,55 A 125 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
Névleges üzemi áram: 1,2 A 600 V-on, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam
1000000 ciklus AC-15, 2 A 230 V-on, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C függelék szerint
1000000 ciklus AC-15, 3 A 120 V-on, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C függelék szerint
1000000 ciklus AC-15, 4 A 24 V-on, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C függelék szerint
1000000 ciklus DC-13, 0,2 A 110 V-on, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C függelék szerint
1000000 ciklus DC-13, 0,5 A 24 V-on, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C függelék szerint
Elektromos megbízhatóság
Λ < 10exp(-6) 5 V és 1 mA esetén tiszta környezetben az IEC 60947-5-4 szerint
Λ < 10exp(-8) 17 V és 5 mA esetén tiszta környezetben az IEC 60947-5-4 szerint
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP védettségi fokozat: IP67
NEMA védettségi fokozat: NEMA 13
NEMA védettségi fokozat: NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: DNV, CSA, UL listed, LROS (Lloyds register of shipping), BV
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Rezgésállóság: 2 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Ütésállóság: 25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen az IEC 60068-2-27 szerint
