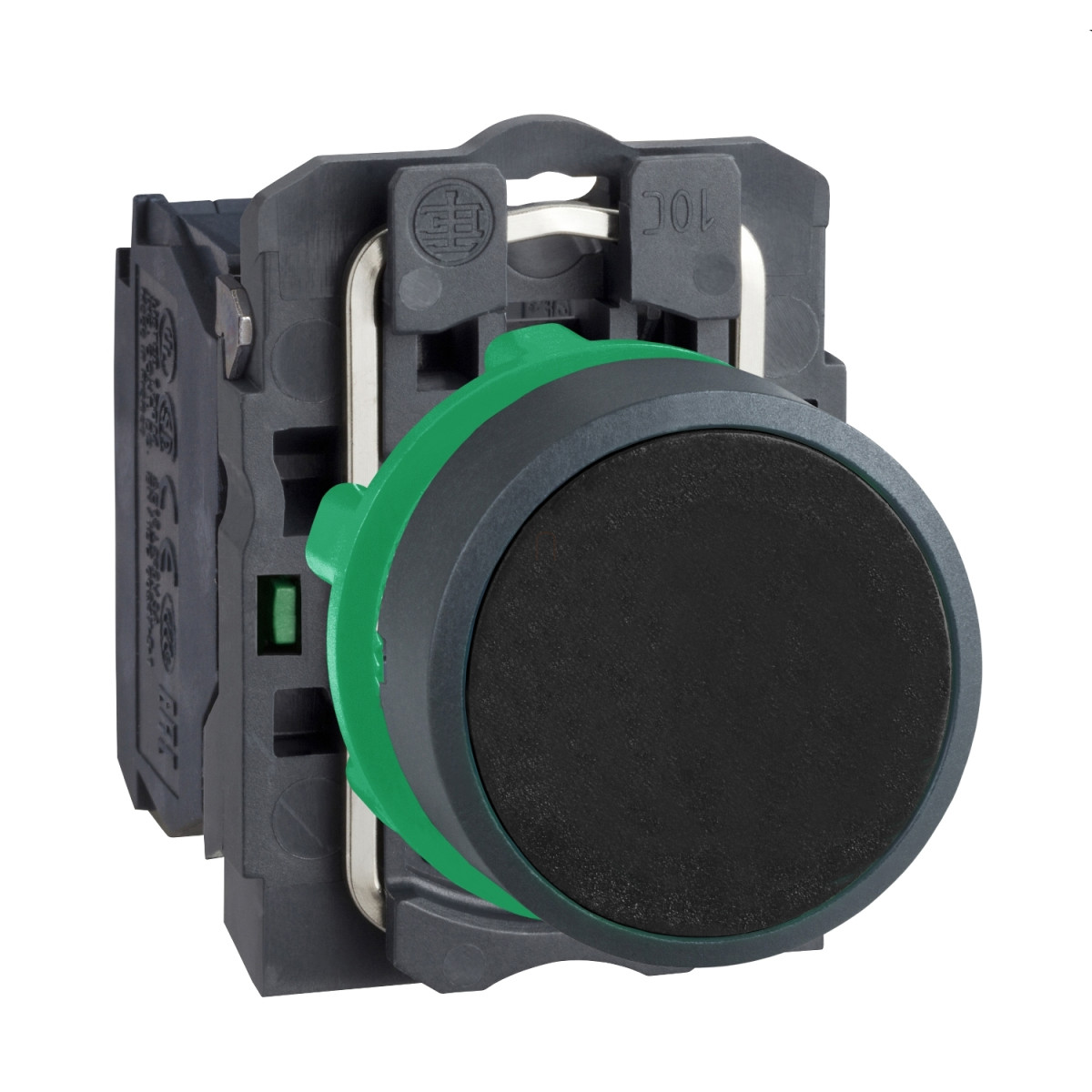

A Schneider Electric Harmony XB5 XB5AA21 műanyag nyomógomb egy professzionális minőségű ipari vezérlőelem, amely tökéletes választás automatizálási és vezérlési rendszerekhez. Ez a fekete, jelöletlen, süllyesztett nyomógomb kiváló megbízhatóságot és tartósságot biztosít ipari környezetben történő használat során.
A termék a Harmony XB5 termékcsalád része, amely a Schneider Electric megbízható vezérlő és jelzőeszköz választékát képviseli. A nyomógomb standard fejkialakítással, sötétszürke műanyag házban, 22,5 mm-es szabványos szerelőnyílásba illeszthető. A rugós visszatérő működés biztosítja, hogy a gomb automatikusan visszatérjen alaphelyzetbe a nyomás megszűnése után. A kapcsolóelem 1 NO (záró) érintkezővel rendelkezik, amely slow-break (lassú bontás) üzemmódban működik, optimalizálva az elektromos kapcsolást.
A XB5AA21 nyomógomb kiemelkedő műszaki paraméterekkel rendelkezik. A termék 42 mm magas, 30 mm széles és 52 mm mély, így kompakt kialakításával nem foglal sok helyet a vezérlőpulton. Az érintkezők ezüstötvözetből (Ag/Ni) készülnek, amely kiváló elektromos vezetőképességet és hosszú élettartamot biztosít. A csatlakozás csavaros kapcsokkal történik, amely maximum 2 x 1,5 mm² keresztmetszetű vezetéket fogad kábelvéggel (IEC 60947-1 szerint) vagy 1 x 0,22...2 x 2,5 mm² vezetéket kábelvég nélkül. A csavarok kompatibilisek kereszthornyos (Philips No 1, Pozidriv No 1) és lapos (Ø 4 mm, Ø 5,5 mm) csavarhúzókkal egyaránt.
A XB5AA21 kiemelkedő elektromos jellemzőkkel büszkélkedhet. A konvencionális szabad levegőn mért hőáram (Ith) 10 A az IEC 60947-5-1 szabvány szerint. A névleges szigetelési feszültség (Ui) 600 V (3-as szennyezettségi fok mellett), a névleges lökőfeszültség-állóság (Uimp) pedig 6 kV az IEC 60947-1 szabvány szerint. A névleges üzemi áram (Ie) változatos tartományban használható: AC-15 kategóriában 3 A 240 V-nál, 6 A 120 V-nál, vagy 1,2 A 600 V-nál; DC-13 kategóriában pedig 0,1 A 600 V-nál, 0,27 A 250 V-nál, vagy 0,55 A 125 V-nál. A rövidzárlat elleni védelmet 10 A-es gG típusú olvadóbiztosító biztosítja az IEC 60947-5-1 szabvány szerint.
Schneider Electric Harmony XB5 - XB5AA21 - komplett műanyag nyomógomb, Ø22, visszatérő, 1NO, fekete műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típus: Nyomógomb
Eszköz rövid neve: XB5
Előlap anyaga: Műanyag, sötétszürke műanyag
Fej típusa: Standard
Rögzítő gallér anyaga: Műanyag
Szerelési átmérő: 22,5 mm
Eladási egység: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérő
Működtető profil: Fekete süllyesztett, jelöletlen
Érintkező típus és összetétel: 1 NO
Érintkező működése: Lassú-bontás
Csatlakozások - kapcsok: Csavaros szorító kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros szorító kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Kiegészítő információk
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 52 mm
Kapcsok leírása ISO n°1: (13-14)NO
Magas nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nélkül
Működési út: 2,6 mm (NO elektromos állapotváltozás)
4,3 mm (teljes út)
Működtető erő: 3,8 N NO elektromos állapotváltozás
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Elektromos jellemzők
Csavarfej alakja: Kereszt kompatibilis Philips 1-es csavarhúzóval
Kereszt kompatibilis pozidriv 1-es csavarhúzóval
Hornyolt kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyolt kompatibilis lapos Ø 5,5 mm csavarhúzóval
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A patronos biztosíték gG típus az IEC 60947-5-1 szerint
Konvencionális szabad levegőn mért hőáram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti feltételek
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet üzemeltetéshez: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Tanúsítványok és megfelelőség
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: DNV, CSA, UL listázott, LROS (Lloyds Hajózási Regiszter), BV
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
