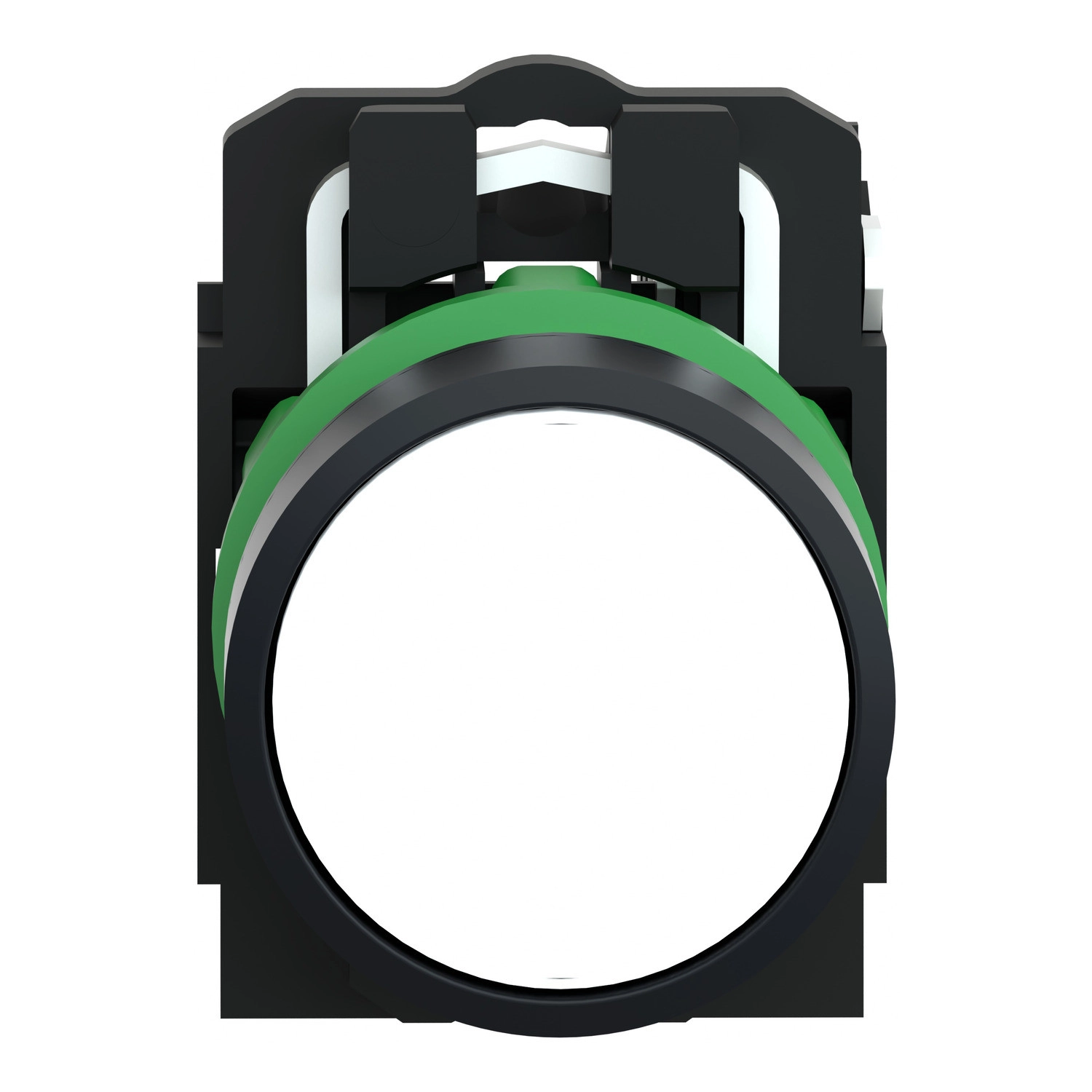

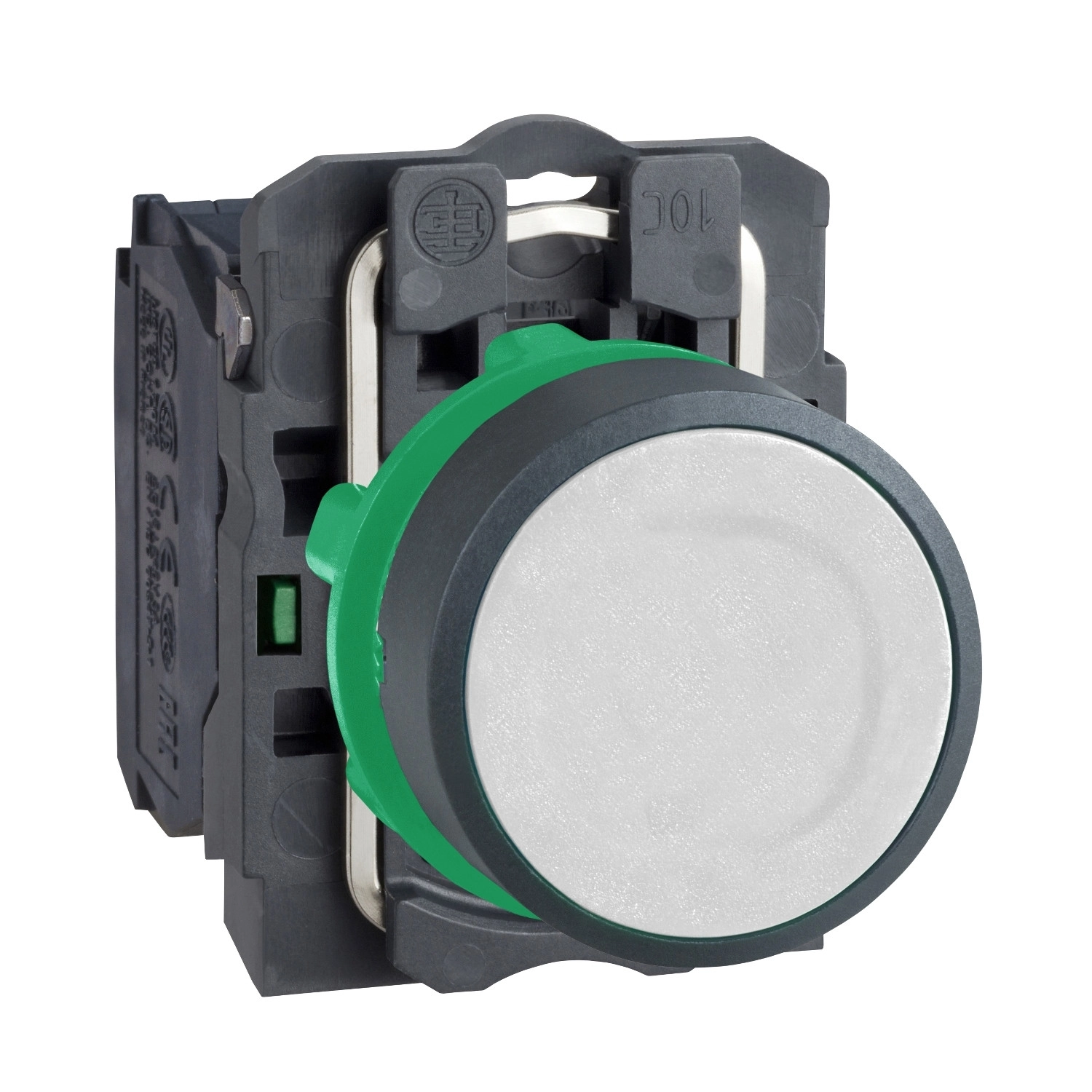

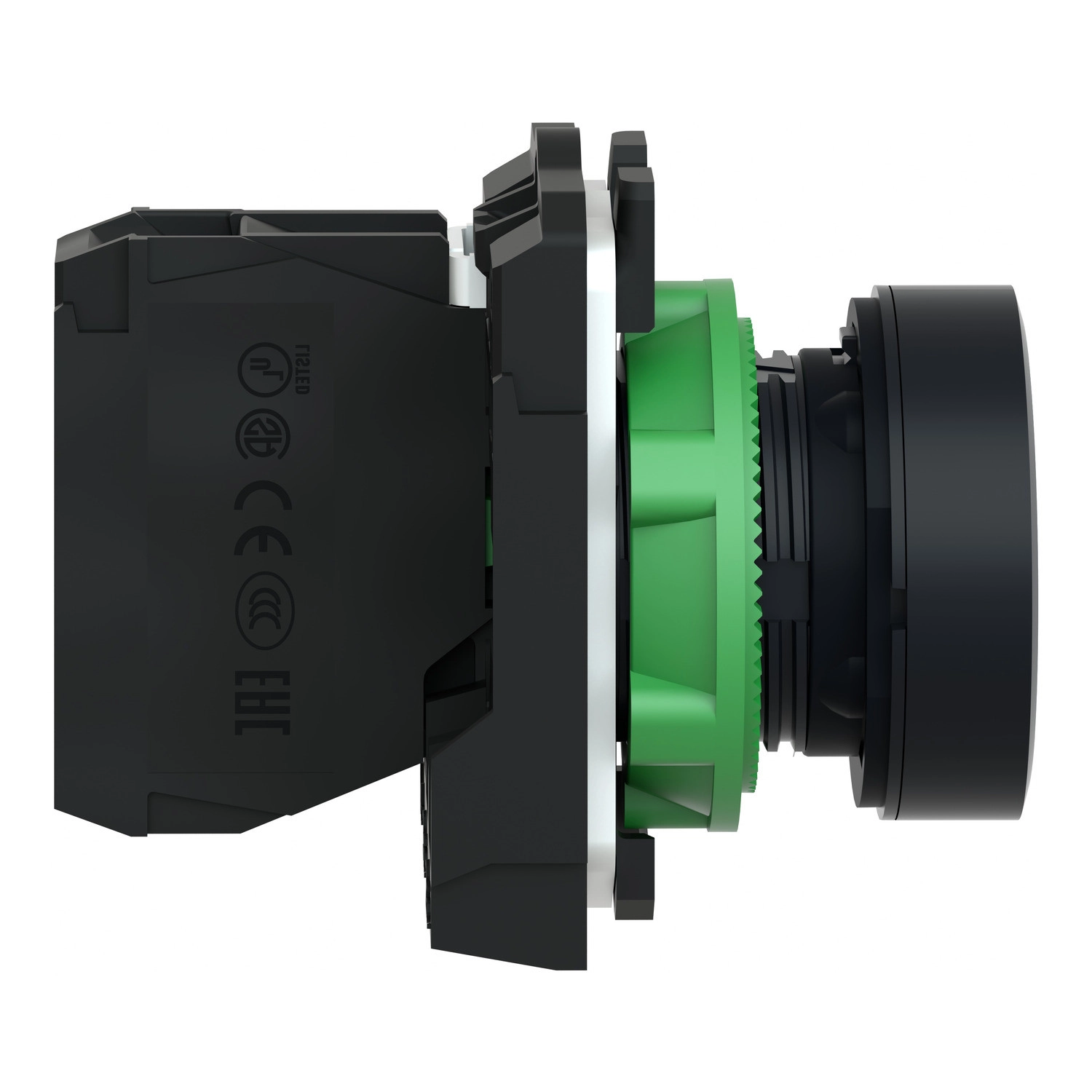

A Schneider Electric Harmony XB5 sorozatú XB5AA11 nyomógomb egy kiváló minőségű, professzionális ipari vezérlőeszköz, amely megbízható működést biztosít különböző automatizálási és vezérlési alkalmazásokban. Ez a fehér, jelöletlen, Ø22 mm-es nyomógomb kompakt és funkcionális kialakítással rendelkezik, amely tökéletesen illeszkedik modern ipari környezetekbe.
A termék műszaki kialakítása számos előnyös tulajdonsággal rendelkezik. A XB5AA11 nyomógomb műanyag házas, süllyesztett kialakítású, fehér színű, rugós visszatérésű működéssel, és 1NO (záró) érintkezőt tartalmaz. A műanyag rögzítőgyűrűvel ellátott eszköz könnyen szerelhető szabványos 22,5 mm-es panelnyílásba. A standard, kerek jelzőfej és a sötétszürke műanyag keret elegáns megjelenést biztosít. Az érintkezők lassú megszakítású (slow-break) működése növeli az eszköz megbízhatóságát és élettartamát.
A termék csavaros kapocstípusú csatlakozókkal van ellátva, amely lehetővé teszi akár 2 × 1,5 mm² keresztmetszetű kábelvéggel ellátott vezetékek, vagy 1 × 0,22...2 × 2,5 mm² keresztmetszetű kábelvég nélküli vezetékek csatlakoztatását az IEC 60947-1 szabványnak megfelelően. A csavarfej kialakítása több típusú csavarhúzóval is kompatibilis: kereszt (Philips No.1 és pozidriv No.1), valamint lapos (Ø4 mm és Ø5,5 mm). A csatlakozó kapcsok ezüst ötvözetből (Ag/Ni) készültek, ami kiváló elektromos vezetőképességet biztosít. A kötések meghúzási nyomatéka 0,8-1,2 Nm az IEC 60947-1 szabvány szerint.
A XB5AA11 nyomógomb figyelemre méltó műszaki paraméterekkel rendelkezik. A kapcsoló névleges szigetelési feszültsége 600V (3-as szennyezettségi fok mellett) az IEC 60947-1 szerint, míg a névleges lökőfeszültség-állóság 6kV. A termék IP66, IP67, IP69 és IP69K védettséggel rendelkezik, így kiválóan alkalmas magas páratartalmú, poros környezetben, illetve olyan helyeken, ahol a rendszeres tisztítás nagy nyomású vízsugárral történik (7000000 Pa, 55°C-on, 0,1 m távolságról). A termék NEMA 13 és NEMA 4X besorolással is rendelkezik, továbbá IK03 ütésállósággal az IEC 50102 szabvány szerint. Üzemi hőmérséklettartománya -40°C-tól +70°C-ig terjed, ami számos ipari környezetben való alkalmazást tesz lehetővé.
Schneider Electric Harmony XB5 - XB5AA11 - komplett műanyag nyomógomb, Ø22, visszatérő, 1NO, fehér műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Nyomógomb
Rövid terméknév: XB5
Előlap anyaga: Műanyag, sötétszürke műanyag
Fejrész típusa: Standard
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: Fehér, süllyesztett, jelöletlen
Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú megszakítású
Csatlakozások - terminálok: Csavaros szorítókapcsok, ≤ 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint; Csavaros szorítókapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Méretek
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 52 mm

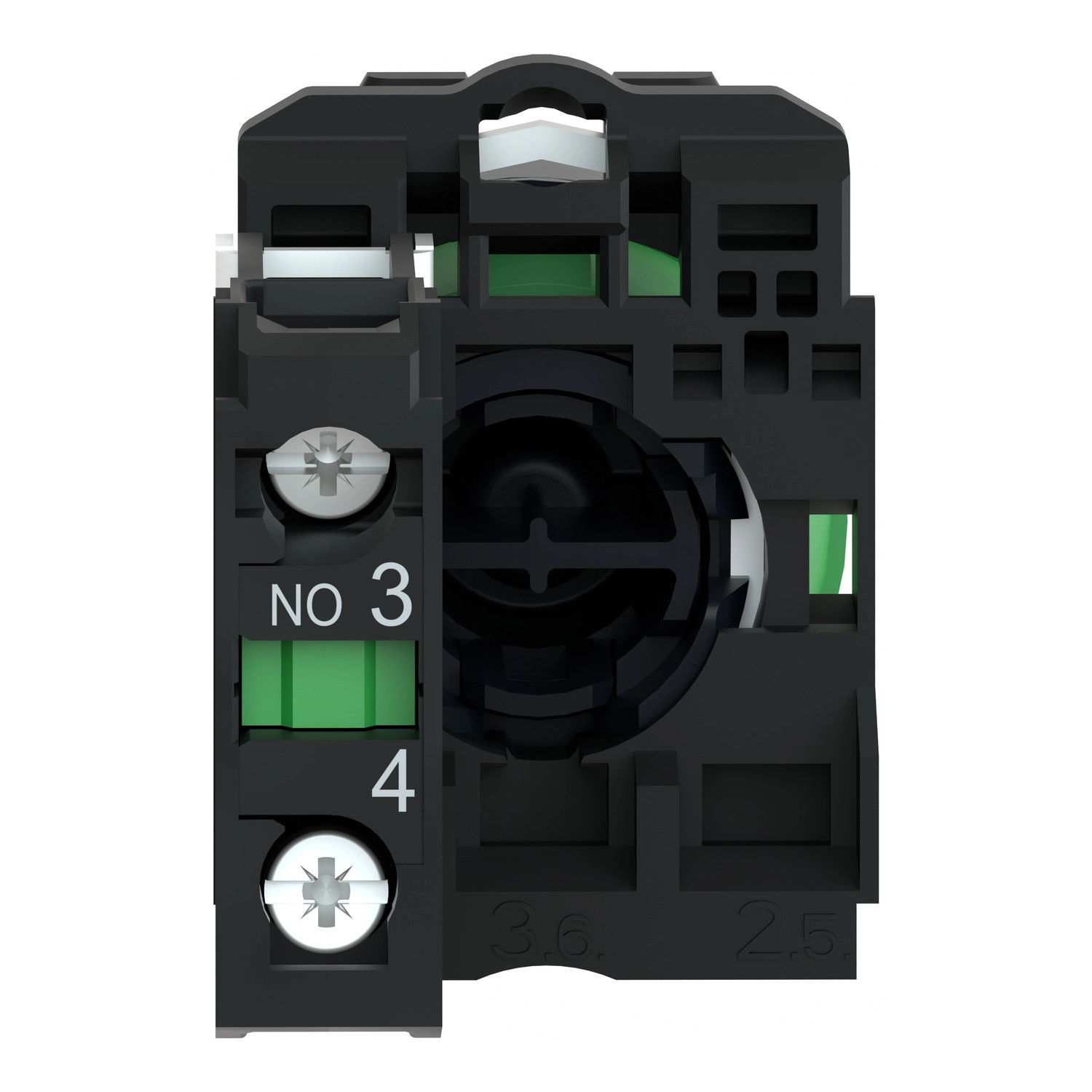

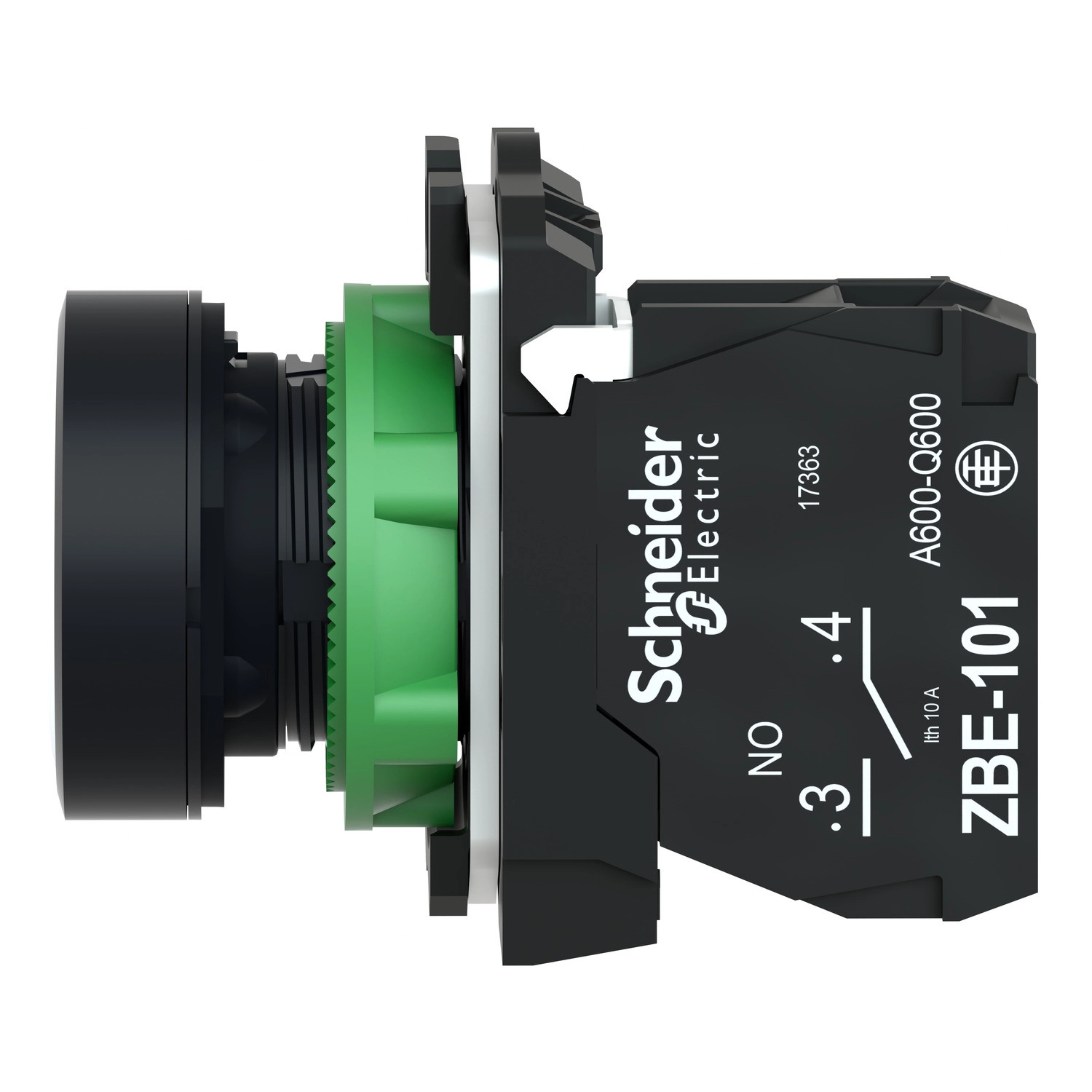

Terminálok leírása ISO n°1: (13-14)NO
Műszaki paraméterek
Magas nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők alkalmazása: Standard érintkezők
Pozitív nyitás: Az IEC 60947-5-1 K. melléklete szerint
Működési út: 1,5 mm (NO elektromos állapotváltozás); 2,6 mm (teljes út); 4,3 mm
Működési erő: 3,5 N NO elektromos állapotváltozás; 3,8 N
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszt kompatibilis Philips 1-es csavarhúzóval; Kereszt kompatibilis pozidriv 1-es csavarhúzóval; Hornyos kompatibilis lapos Ø 4 mm csavarhúzóval; Hornyos kompatibilis lapos Ø 5,5 mm csavarhúzóval
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú patron biztosíték az IEC 60947-5-1 szerint
[Ith] hagyományos szabad levegős termikus áram: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Üzemeltetési jellemzők
[Ie] névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint; 6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint; 0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint; 0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint; 0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint; 1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus AC-15, 2 A 230 V-nál, működési sebesség <3600 ciklus/h, terhelési tényező: 0,5 az IEC 60947-5-1 C. melléklete szerint; 1000000 ciklus AC-15, 3 A 120 V-nál, működési sebesség <3600 ciklus/h, terhelési tényező: 0,5 az IEC 60947-5-1 C. melléklete szerint; 1000000 ciklus AC-15, 4 A 24 V-nál, működési sebesség <3600 ciklus/h, terhelési tényező: 0,5 az IEC 60947-5-1 C. melléklete szerint; 1000000 ciklus DC-13, 0,2 A 110 V-nál, működési sebesség <3600 ciklus/h, terhelési tényező: 0,5 az IEC 60947-5-1 C. melléklete szerint; 1000000 ciklus DC-13, 0,5 A 24 V-nál, működési sebesség <3600 ciklus/h, terhelési tényező: 0,5 az IEC 60947-5-1 C. melléklete szerint
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V és 1 mA mellett tiszta környezetben az IEC 60947-5-4 szerint; Λ < 10exp(-8) 17 V és 5 mA mellett tiszta környezetben az IEC 60947-5-4 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40…70 °C
Környezeti levegő hőmérséklete működéshez: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint; IP67; IP69; IP69K
NEMA védettségi fokozat: NEMA 13; NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok: UL 508; IEC 60947-5-4; CSA C22.2 No 14; JIS C8201-5-1; IEC 60947-5-1; IEC 60947-1; JIS C8201-1
Termék tanúsítványok: DNV; CSA; UL listed; LROS (Lloyds register of shipping); BV
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint; 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
