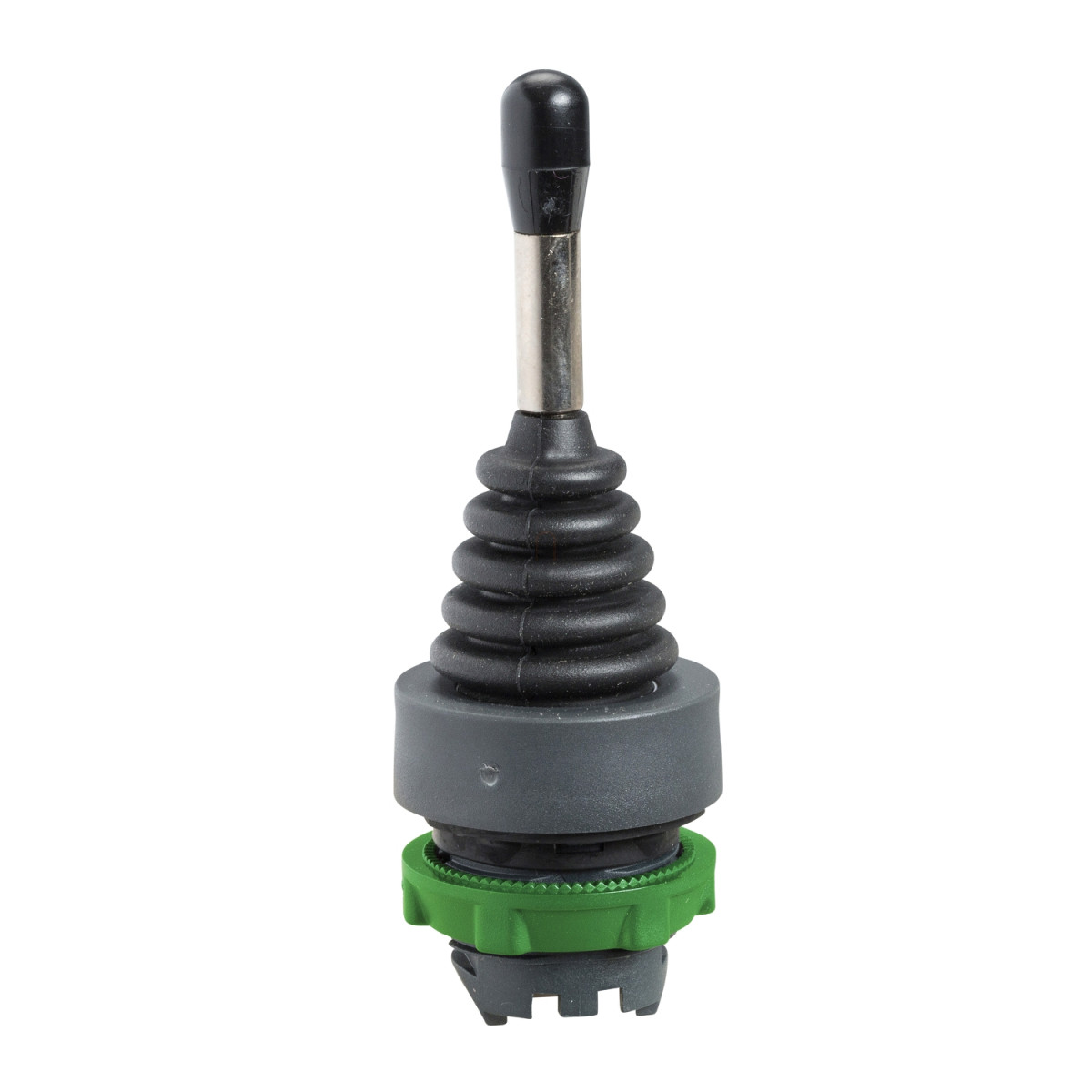

A Schneider Electric Harmony XB5 termékcsaládhoz tartozó ZD5PA24 joystick vezérlőfej egy sokoldalú, ipari minőségű vezérlőeszköz, amely számos automatizálási és vezérlési alkalmazásban használható. Ez a 22 mm-es beépítési átmérővel rendelkező műanyag vezérlőfej négy irányú működést tesz lehetővé, rugós visszatérési funkcióval és egy 1NO érintkezővel, ami rendkívül praktikus megoldássá teszi ipari környezetben.
A ZD5PA24 joystick vezérlőfej kifejezetten nagy igénybevételre tervezték, amit a kiváló műszaki paraméterei is alátámasztanak. A 4 irányban működtethető joystick rugós visszatéréssel rendelkezik, ami azt jelenti, hogy elengedés után automatikusan visszatér a nulla pozícióba. Az 54 mm hosszú működtető tengely kényelmes kezelést biztosít még védőkesztyűben is. A kerek kialakítású jelzőfej és a műanyag előlap modern, esztétikus megjelenést kölcsönöz a vezérlőnek, miközben megfelel az ipari környezet támasztotta követelményeknek.
A termék figyelemre méltó mechanikai és környezeti jellemzőkkel rendelkezik. Az IP66-os védettség garantálja a por- és vízvédelmet, míg a NEMA 13 és NEMA 4X tanúsítványok az észak-amerikai piacokon való használhatóságát biztosítják. A joystick ellenáll a nagy nyomású mosásnak is (7000000 Pa 55 °C-on, 0,1 m távolságból), ami különösen hasznos olyan környezetekben, ahol a berendezések rendszeres tisztítása szükséges. Az IK03 fokozatú ütésállóság pedig további védelmet nyújt a mechanikai behatásokkal szemben. A vezérlőfej -25°C és +70°C közötti üzemi hőmérséklet-tartományban megbízhatóan működik, míg tárolása -40°C és +70°C között lehetséges.
A ZD5PA24 joystick vezérlő kiemelkedő mechanikai tartóssággal rendelkezik, hiszen 1.000.000 kapcsolási ciklust képes teljesíteni. Az eszköz Class II elektromos érintésvédelmi osztályba tartozik, az IEC 60536 szabványnak megfelelően. A termék számos nemzetközi szabványnak felel meg, beleértve a JIS C8201-5-1, UL 508, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1 és JIS C8201-1 szabványokat. A különböző iparági tanúsítványok (DNV, UL listed, LROS, BV, CSA) széleskörű alkalmazhatóságot biztosítanak a különböző piacokon és iparágakban. A termék kiemelkedő rezgésállósággal rendelkezik (5 gn 2-500 Hz frekvenciatartományban), valamint kiváló ütésállóság jellemzi (30 gn 18 ms időtartamú, illetve 50 gn 11 ms időtartamú fél-szinusz hullámú gyorsulás esetén).
Schneider Electric Harmony XB4 - ZD5PA24 - műanyag joytick fej, Ø22, 4 irányú, visszatérő, 54mm hosszú kar műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Joystick vezérlőfej
Rövid eszköznév: ZD5
Előlap anyaga: Műanyag
Beépítési átmérő: 22 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Nulla pozícióba rugós visszatérésű
Működtető profilja: 54 mm hosszú működtető tengely
Működtető irány információ: 4 irány
Kiegészítő adatok
CAD teljes szélesség: 30 mm
CAD teljes magasság: 47 mm
CAD teljes mélység: 85 mm
Ellenállás nagy nyomású mosóval szemben: 7000000 Pa 55 °C-nál, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Eszköz megjelenítése: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -25...70 °C
Elektromos érintésvédelmi osztály: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, UL 508, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: DNV, UL listed, LROS (Lloyds register of shipping), BV, CSA
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
