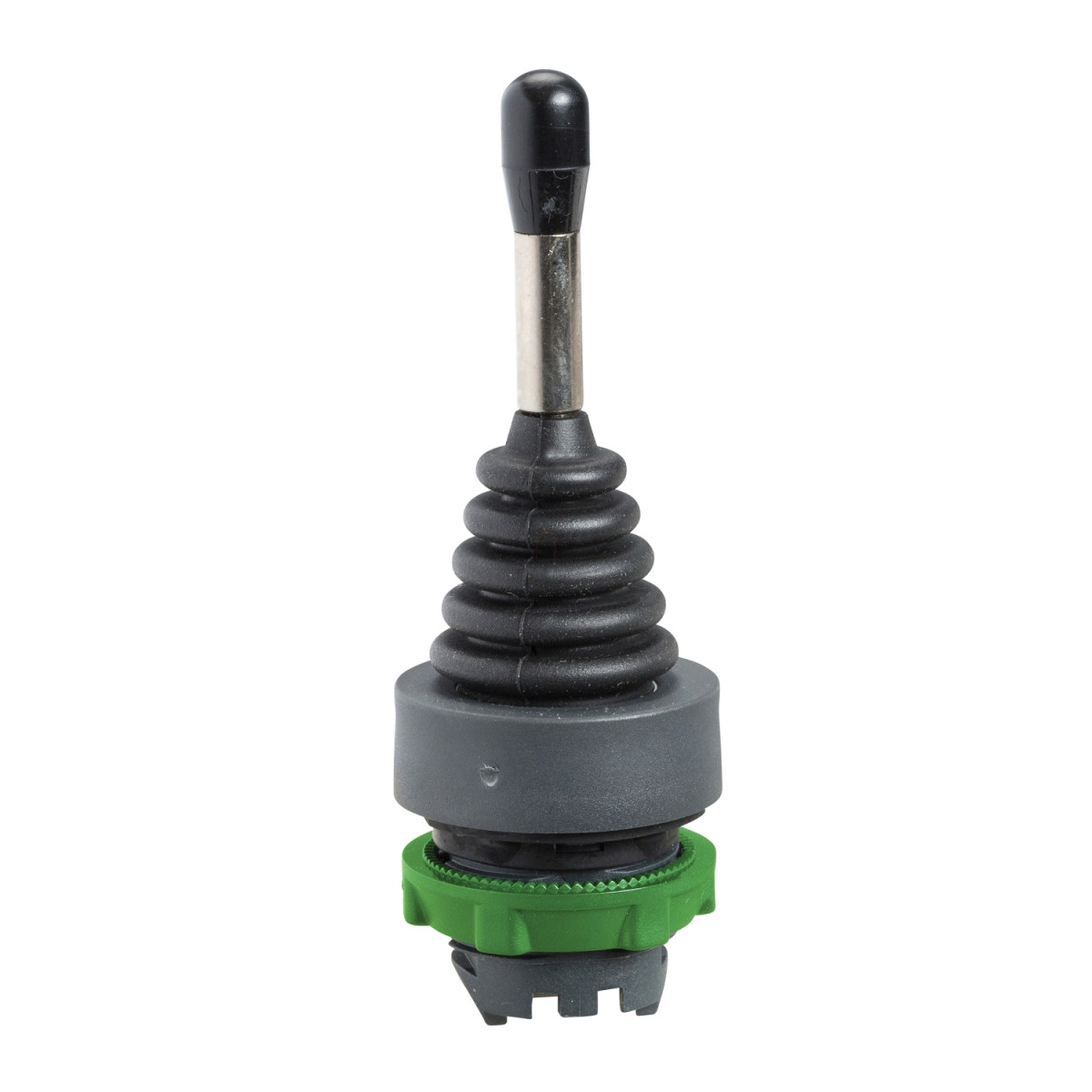

A Schneider Electric Harmony XB5 sorozatú ZD5PA22 joystick vezérlőfej egy kiváló minőségű, professzionális ipari vezérlőelem, amely különösen alkalmas gépek és berendezések precíz irányítására. Ez a műanyag kialakítású, 22 mm-es szerelési átmérőjű komponens a ZD5 típuscsaládba tartozik, és két irányban mozgatható, rugós visszatérítéssel rendelkező működtetővel van felszerelve, valamint 1NO (egy nyitó) érintkezővel.
A ZD5PA22 joystick vezérlőfej kerek kialakítású jelzőfejjel rendelkezik, és 54 mm hosszú működtető tengellyel van ellátva, ami kényelmes kezelést tesz lehetővé. A Harmony XB5 sorozat részeként ez a termék egyesíti a robosztus konstrukciót a megbízható teljesítménnyel. A rugós visszatérítés biztosítja, hogy a joystick automatikusan visszatérjen a nulla pozícióba, amikor elengeded, ami fokozott biztonságot nyújt és csökkenti a véletlen működtetés kockázatát.
A ZD5PA22 joystick vezérlőfej kimagasló műszaki paraméterekkel rendelkezik. IP66-os védettségi fokozata biztosítja a por és erős vízsugár elleni védelmet az IEC 60529 szabvány szerint, míg NEMA 13 és NEMA 4X besorolásai további bizonyítékot szolgáltatnak a termék robusztusságára. Az eszköz ellenáll a 7000000 Pa nyomású magasnyomású mosónak 55 °C-on, 0,1 m távolságból. A mechanikai tartóssága figyelemre méltó – 1000000 ciklust képes teljesíteni meghibásodás nélkül. Az IK03 ütésállóság az IEC 50102 szerint garantálja, hogy a termék ellenálljon a közepes fizikai behatásoknak is.
A ZD5PA22 számos nemzetközi szabványnak megfelel, beleértve az UL 508, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1 és JIS C8201-1 előírásokat. Rendelkezik DNV, UL listed, LROS (Lloyds register of shipping), BV és CSA tanúsítványokkal, ami bizonyítja minőségét és biztonságos működését. A termék kiemelkedően ellenáll a vibrációnak (5 gn 2-500 Hz frekvenciatartományban az IEC 60068-2-6 szerint) és a rázkódásnak (30 gn 18 ms-os és 50 gn 11 ms-os félszinusz hullámú gyorsulások esetén az IEC 60068-2-27 szerint).
Schneider Electric Harmony XB4 - ZD5PA22 - műanyag joytick fej, Ø22, 2 irányú, visszatérő, 54mm hosszú kar műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Joystick vezérlőfej
Eszköz rövid neve: ZD5
Előlap anyaga: Műanyag
Szerelési átmérő: 22 mm
Minimum rendelési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítés nulla pozícióba
Működtető profilja: 54 mm hosszú működtető tengely
Működtető irány: 2 irányú
Kiegészítő információk
CAD szélesség: 30 mm
CAD magasság: 47 mm
CAD mélység: 85 mm
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, 0,1 m távolságból
Mechanikai élettartam: 1000000 ciklus
Eszköz megjelenése: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet működés közben: -25...70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK ütésállósági fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványoknak való megfelelés: UL 508, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: DNV, UL listed, LROS (Lloyds register of shipping), BV, CSA
Ellenállósági jellemzők
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
