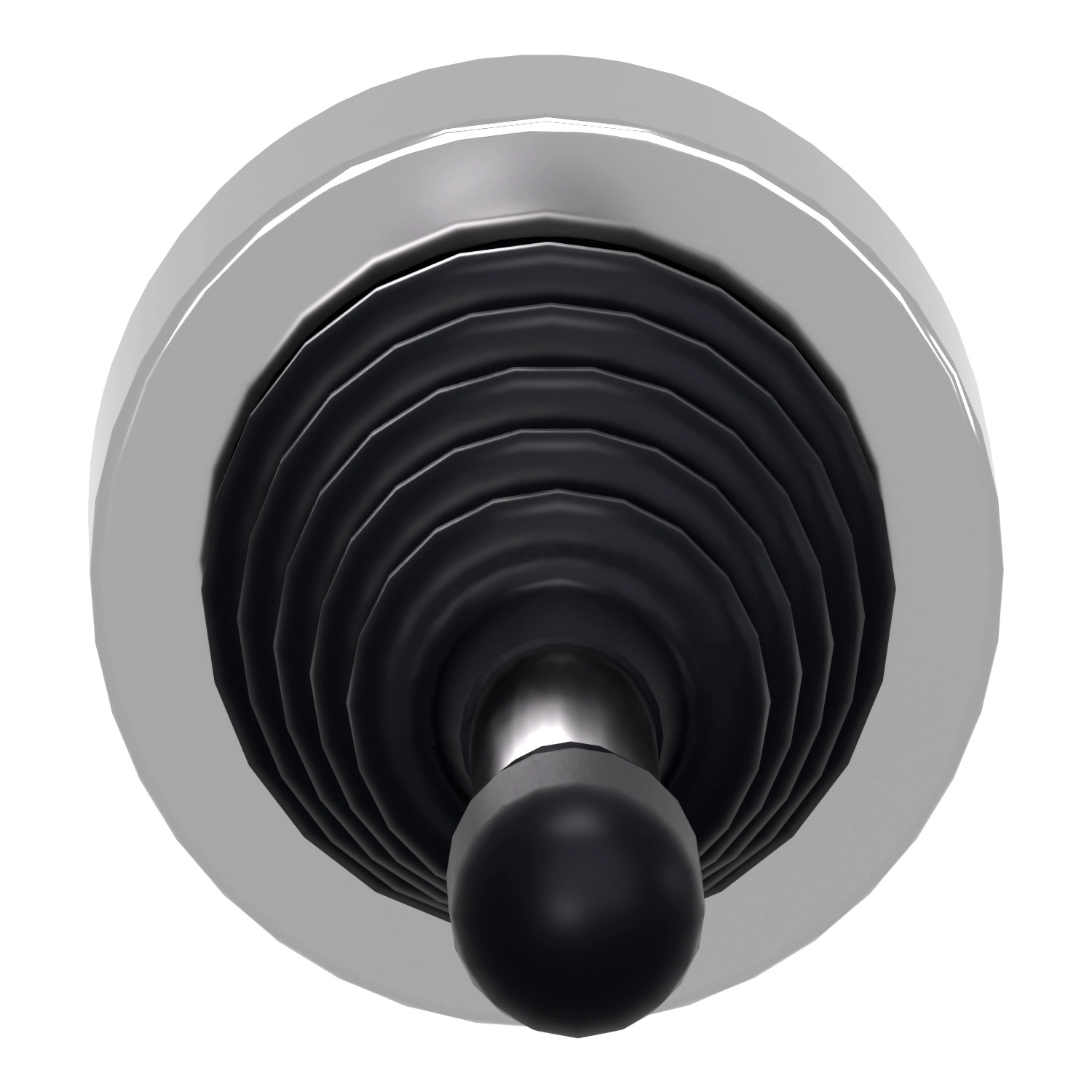

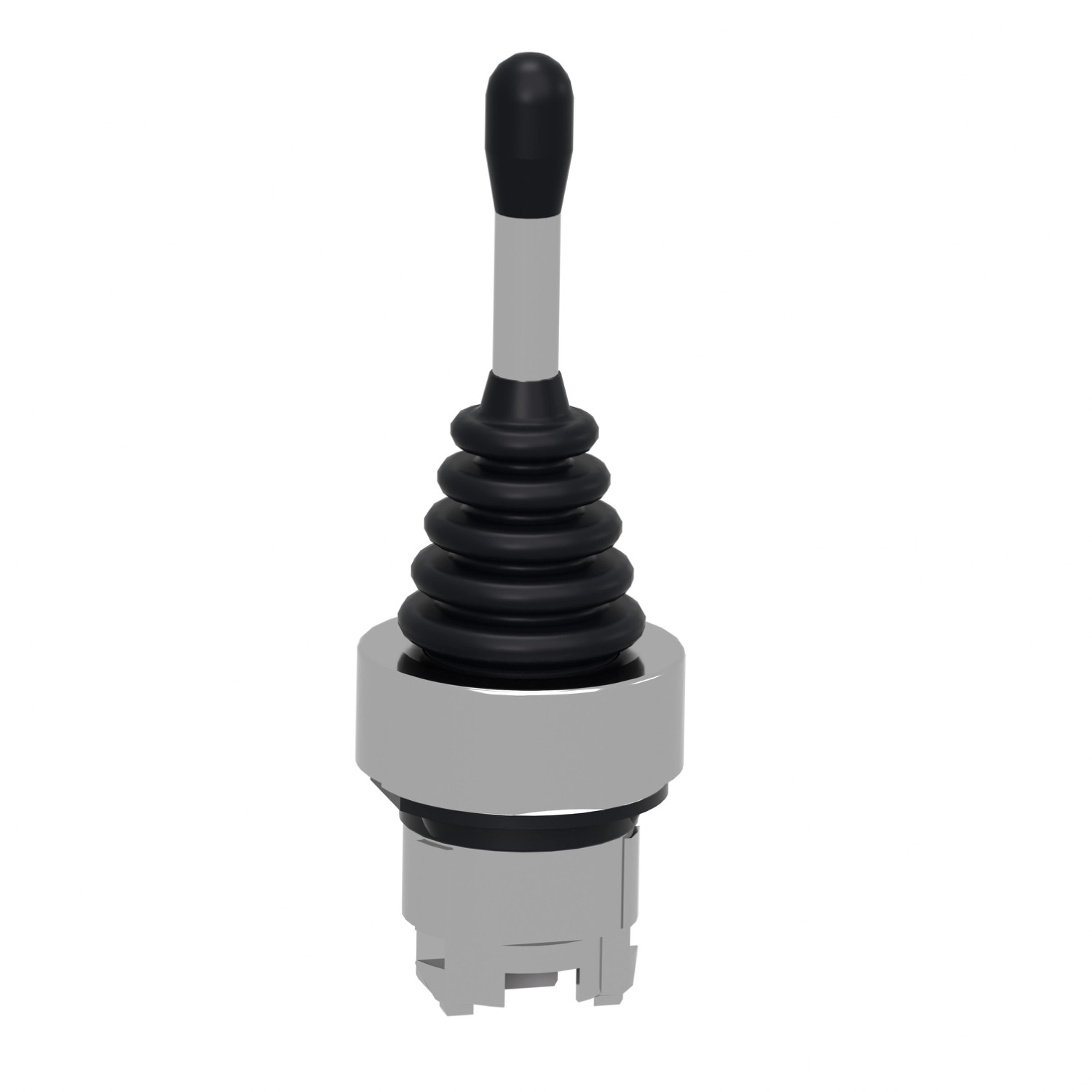

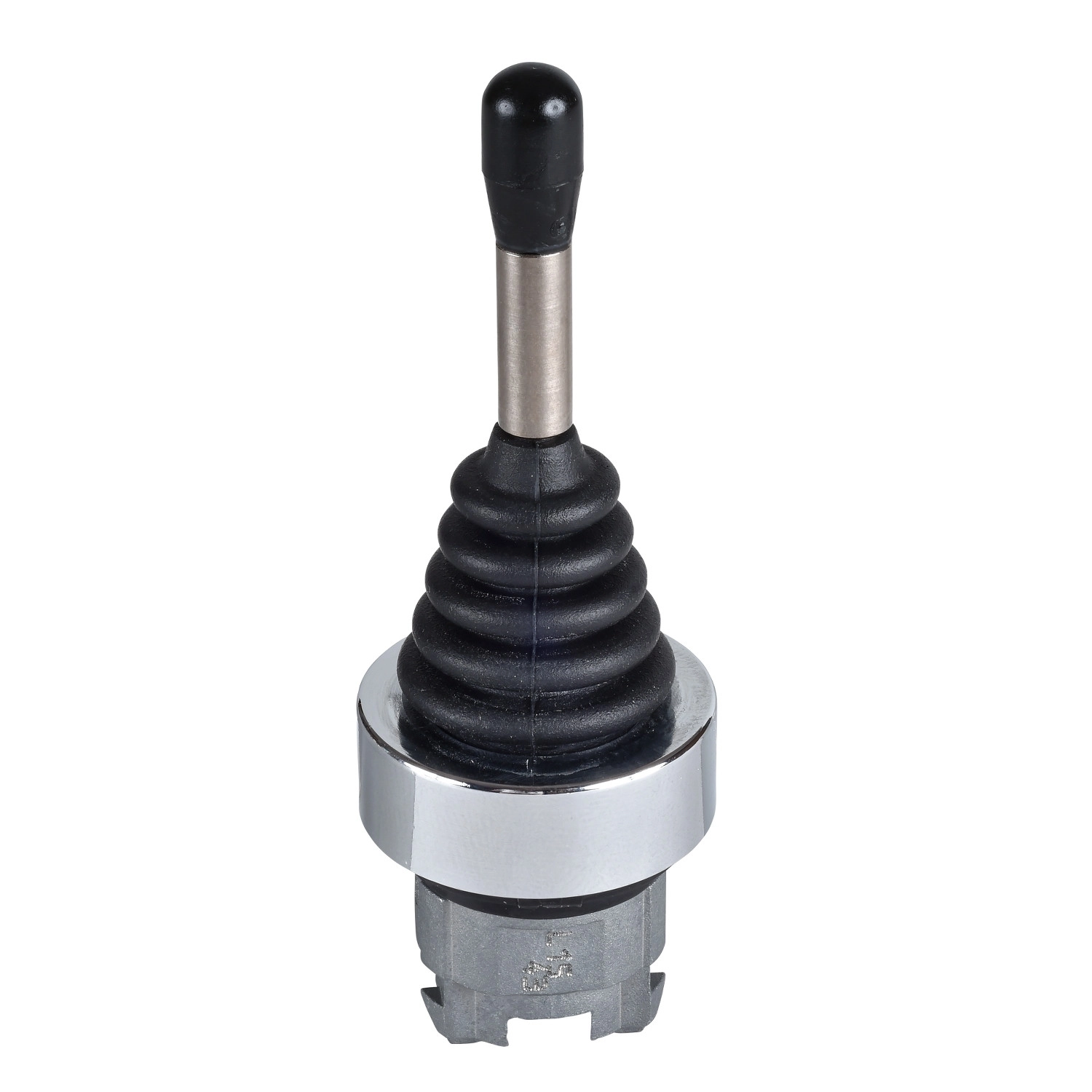

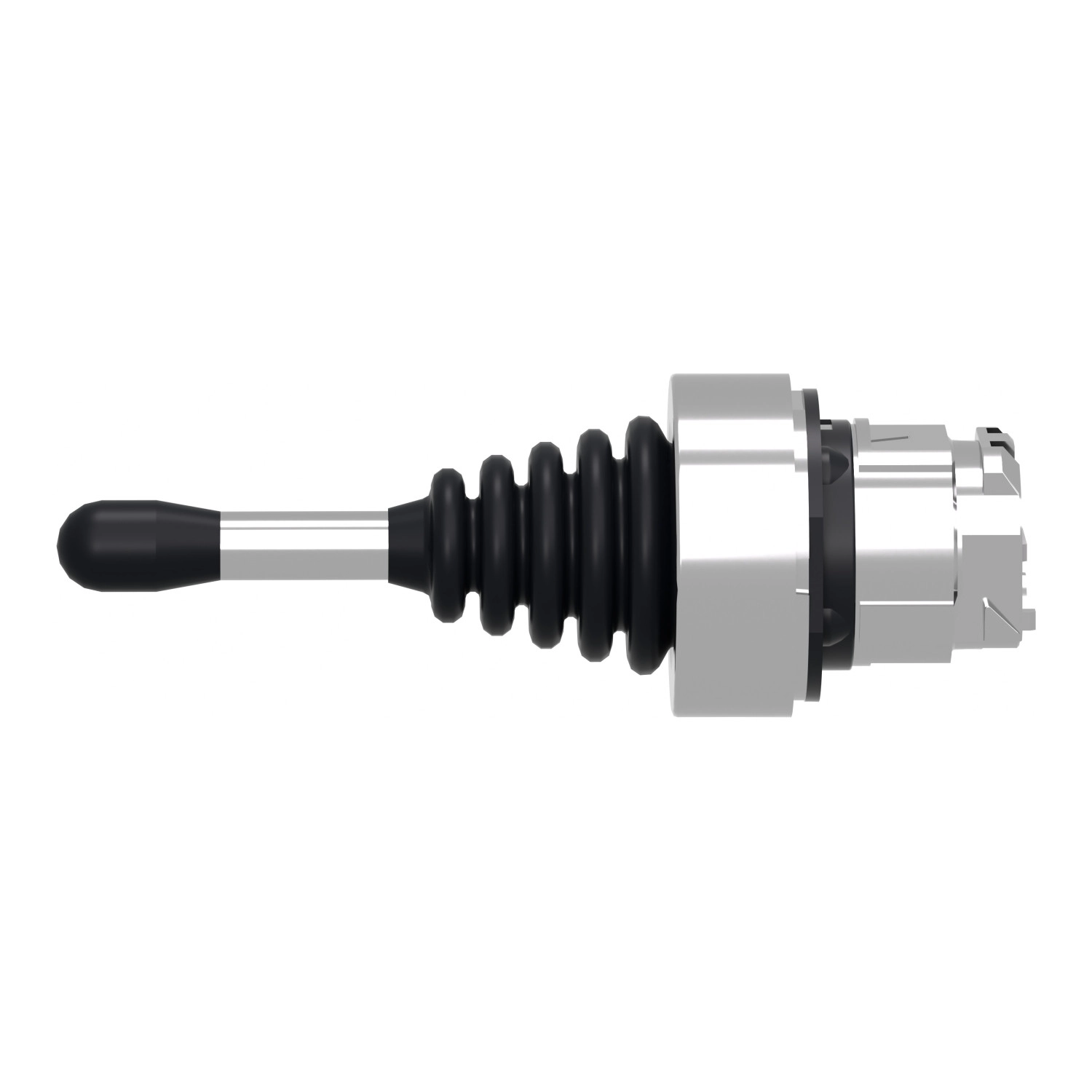

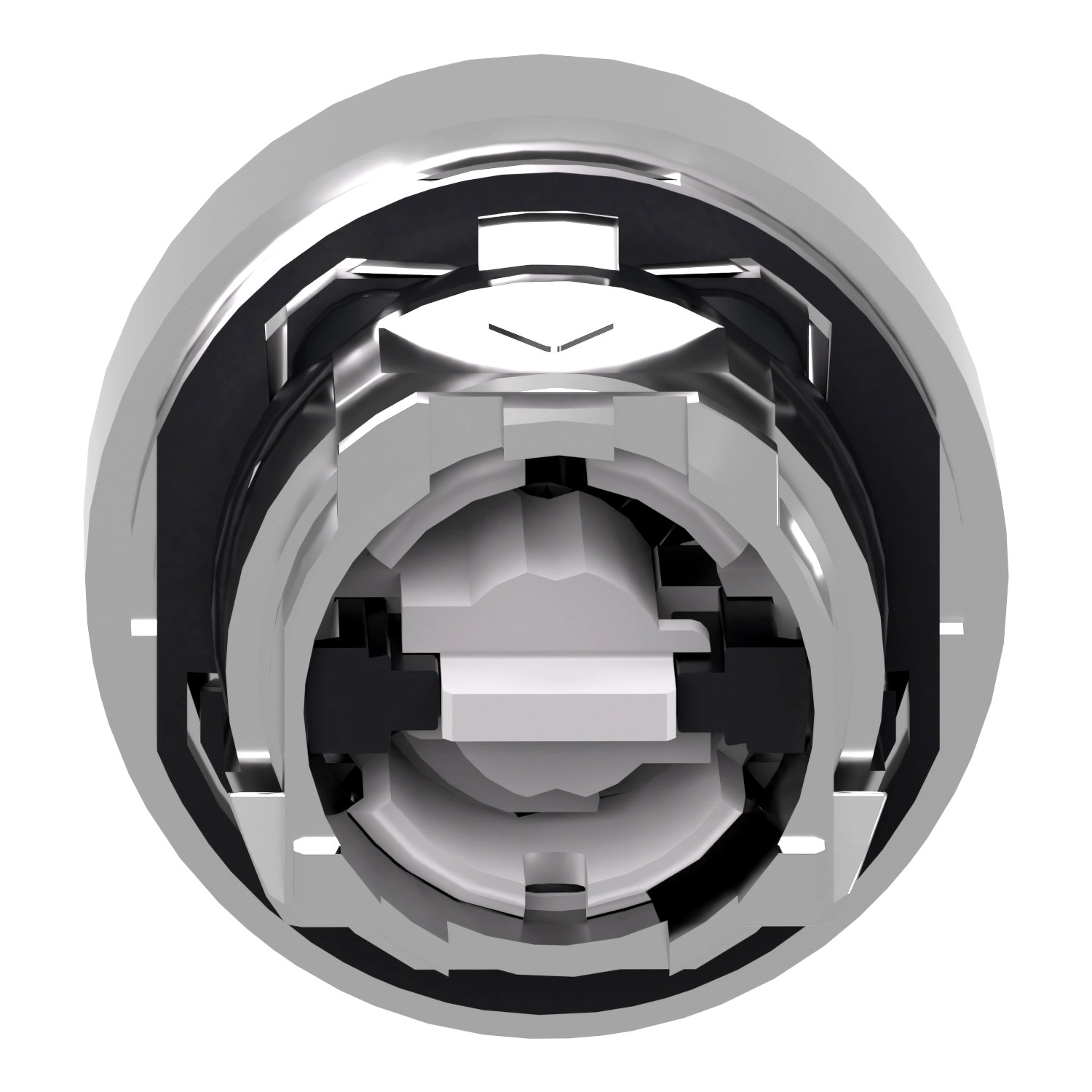

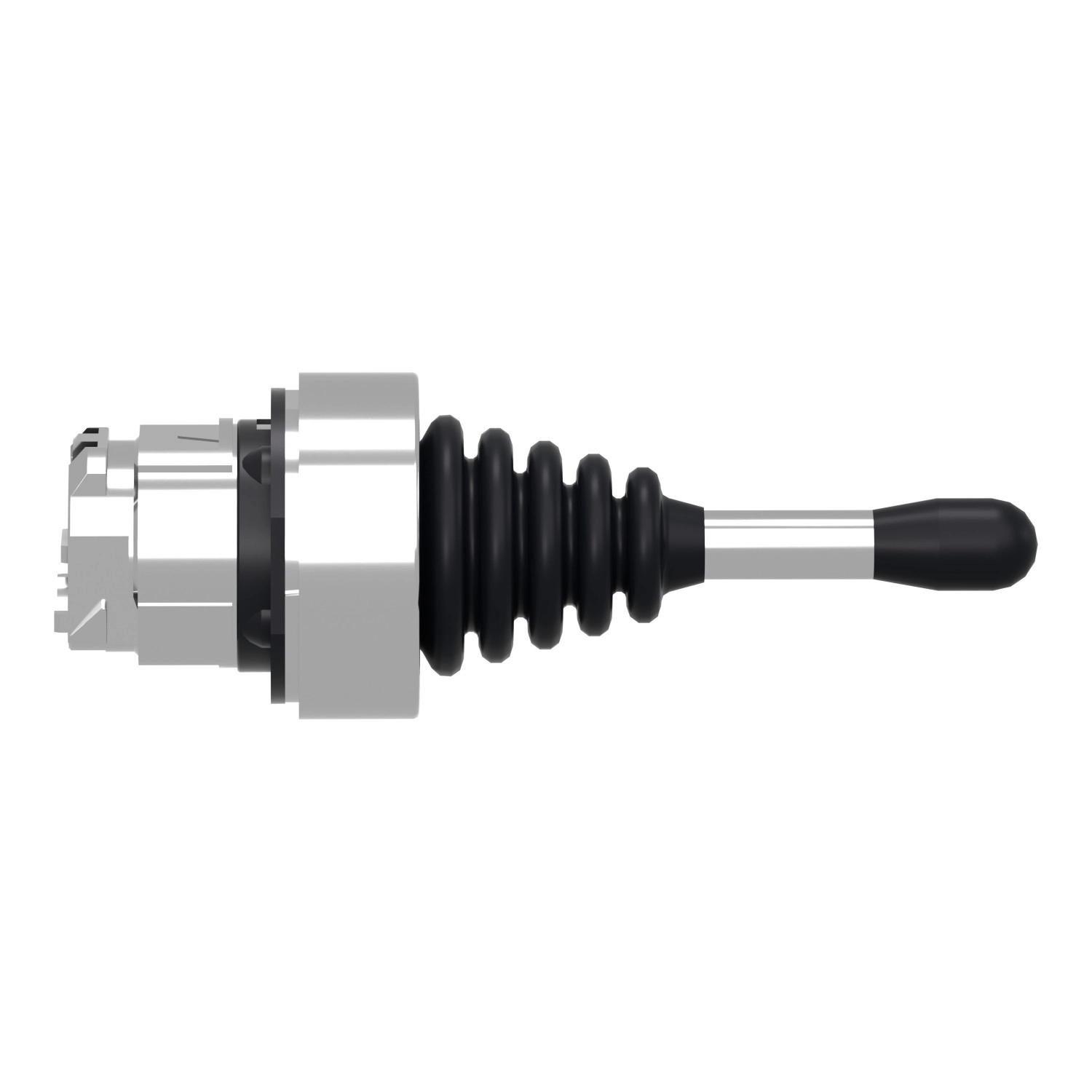

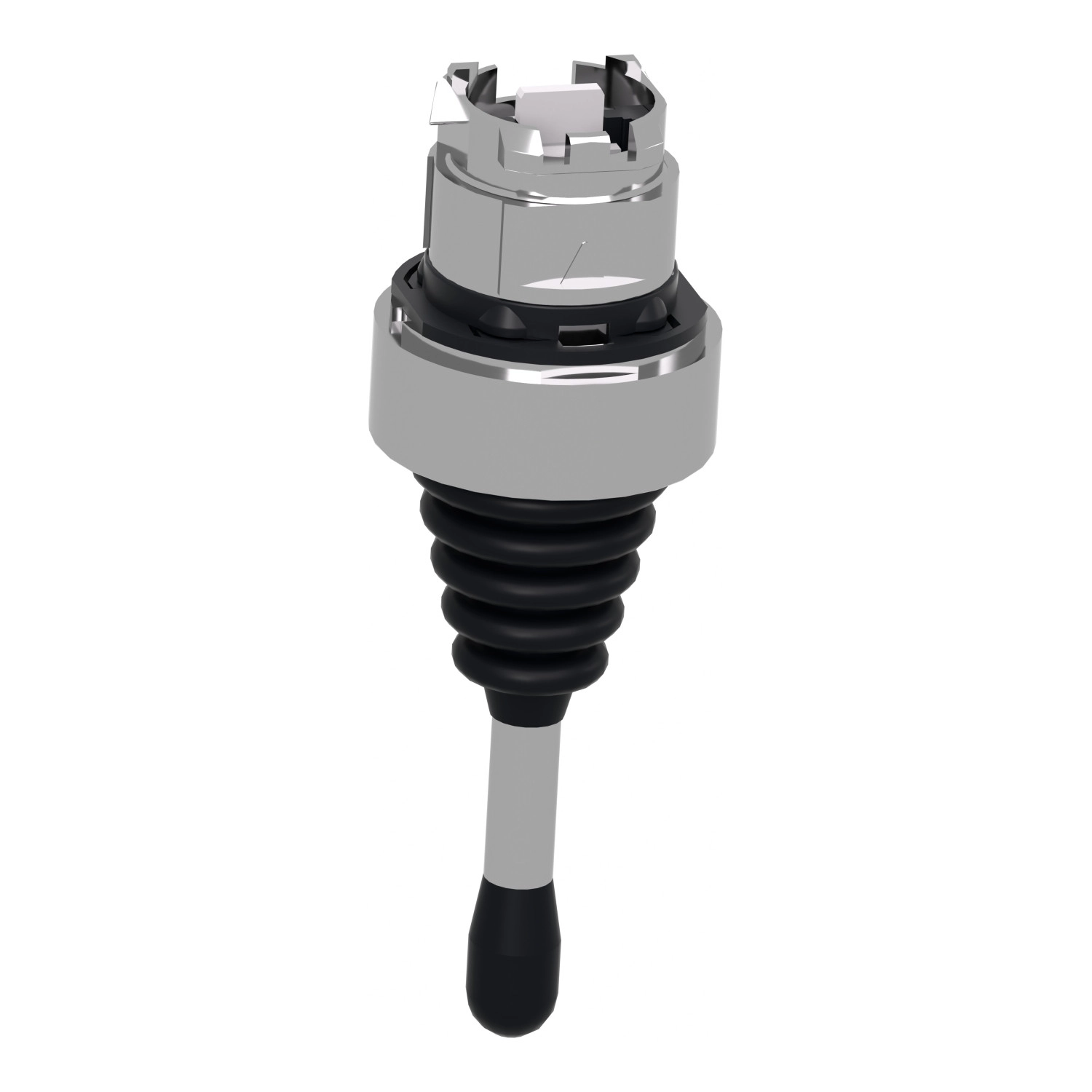

A Schneider Electric Harmony XB4 termékcsaládba tartozó ZD4PA22 joystick vezérlőfej egy professzionális ipari vezérlőeszköz, amely kiváló minőségű anyagokból készült, és számos felhasználási területen alkalmazható. Ez a joystick controller fej 22 mm-es szerelési átmérővel rendelkezik, ami megfelel az ipari szabványoknak, így könnyen beépíthető a legtöbb vezérlőpanelbe és konzolba.
A ZD4PA22 két irányban mozgatható joystick vezérlőfej, amely rugós visszatérítéssel rendelkezik, így automatikusan visszaáll a nulla pozícióba, amikor elengeded. Ez az öntartás nélküli működés ideálissá teszi olyan alkalmazásokhoz, ahol a pillanatnyi beavatkozás szükséges, és biztonsági szempontból is előnyös, hogy a kezelő elengedése után a vezérlő visszatér alapállapotba. A joystick profilja egy 54 mm hosszú működtető tengelyből áll, amely kényelmes kezelhetőséget biztosít, miközben a kezelő pontosan irányíthatja a csatlakoztatott berendezést. Az eszköz három pozícióval rendelkezik és kerek formájú jelzőegység-fejjel van ellátva.
A Harmony XB4 sorozat ezen tagja kivételes tartósságot kínál, amit jól mutat az 1.000.000 ciklus mechanikai élettartam. Ez a tulajdonság különösen fontos az intenzív használatú ipari környezetben, ahol az alkatrészek megbízhatósága kritikus szempont. A vezérlő krómozott fém előlappal rendelkezik, ami nemcsak esztétikailag vonzó, de ellenáll a korróziónak és a mechanikai sérüléseknek is. Az eszköz figyelemre méltó ellenállóképességgel bír a környezeti hatásokkal szemben, amit az IP66-os védettségi besorolás is bizonyít, megfelelve az IEC 60529 szabványnak. Emellett NEMA 13 és NEMA 4X fokozatú védelmet is nyújt, így különösen alkalmas por és nedvesség jelenlétében történő használatra. Az IK03 fokozatú ütésállóság további biztonságot jelent a mechanikai behatásokkal szemben.
A ZD4PA22 joystick vezérlőfej kiemelkedő környezeti tűrőképességgel rendelkezik, -25°C és +70°C közötti üzemi hőmérséklet-tartományban használható, tárolási hőmérséklet-tartománya pedig -40°C és +70°C közötti. Figyelemreméltó a készülék ellenállóképessége nagynyomású mosással szemben is, ami 7.000.000 Pa nyomásig terjed 55°C-on, 0,1 m távolságból. A ZD4PA22 megfelel számos nemzetközi szabványnak, beleértve az IEC 60947-5-5, IEC 60947-1, UL 508, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-5-1 és JIS C8201-1 szabványokat, ami bizonyítja a termék magas minőségét és megbízhatóságát. A joystick kiváló rezgésállósággal rendelkezik, amely 5 gn (f= 2...500 Hz) értékig terjed, megfelelve az IEC 60068-2-6 szabványnak, valamint kiemelkedő ütésállóságot mutat 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) értékig félszinusz hullámú gyorsulás esetén, az IEC 60068-2-27 szabványnak megfelelően.
Schneider Electric Harmony XB4 - ZD4PA22 -XD4 fém joytick fej, Ø22, 2 irányú, visszatérő, 54mm hosszú kar műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Joystick vezérlőfej
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Nulla pozícióba rugósan visszatérő
Működtető profilja: 54 mm hosszú működtető tengely
Működtető irányinformációi: 2 irány
Kiegészítő információk
Működtető pozíció információi: 3 pozíció
Mechanikai élettartam: 1000000 ciklus
Eszköz prezentáció: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -25…70 °C
Elektromos áramütés elleni védelmi osztály: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok
IEC 60947-5-5, IEC 60947-1, UL 508, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok
CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Ellenállási jellemzők
Nagynyomású mosás elleni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
