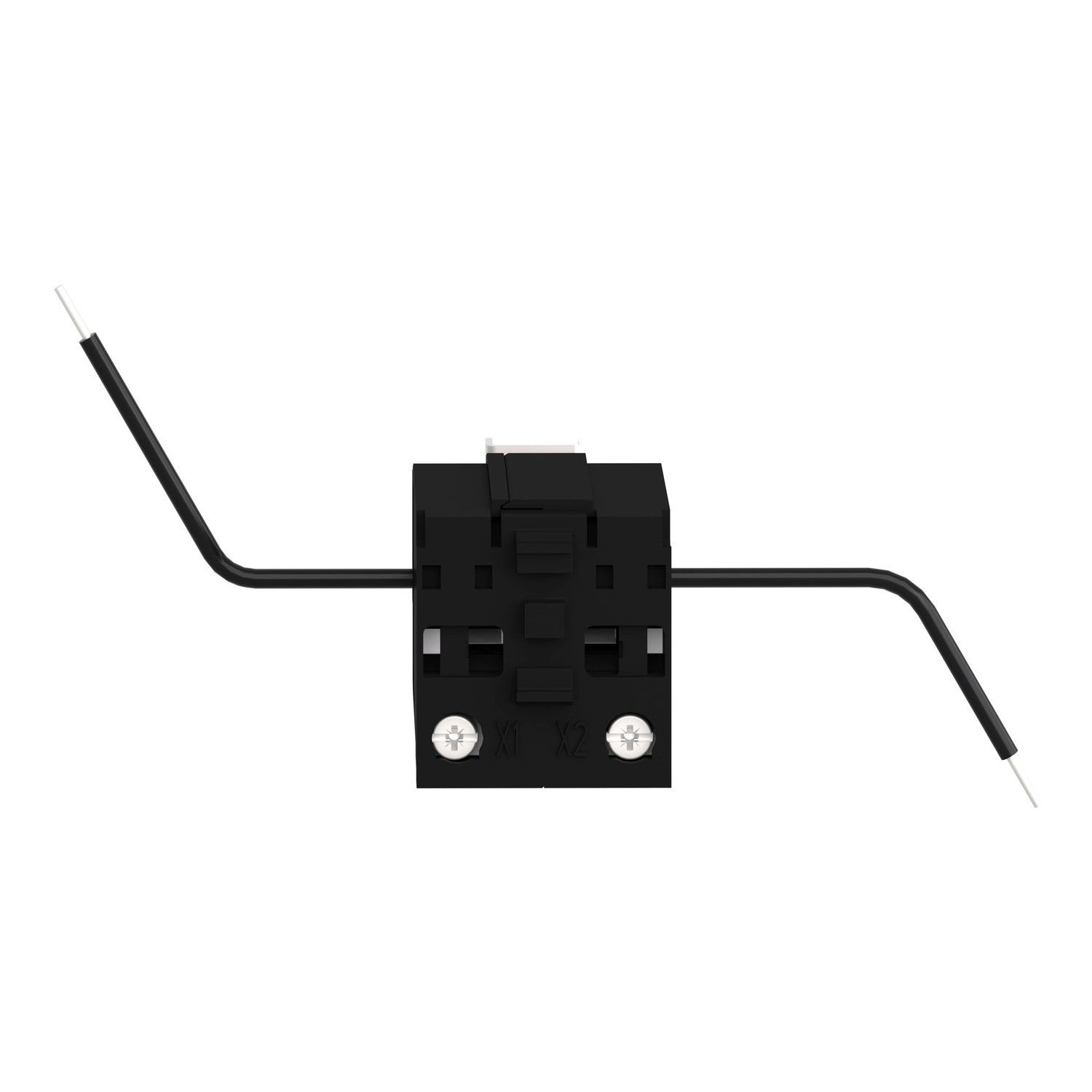

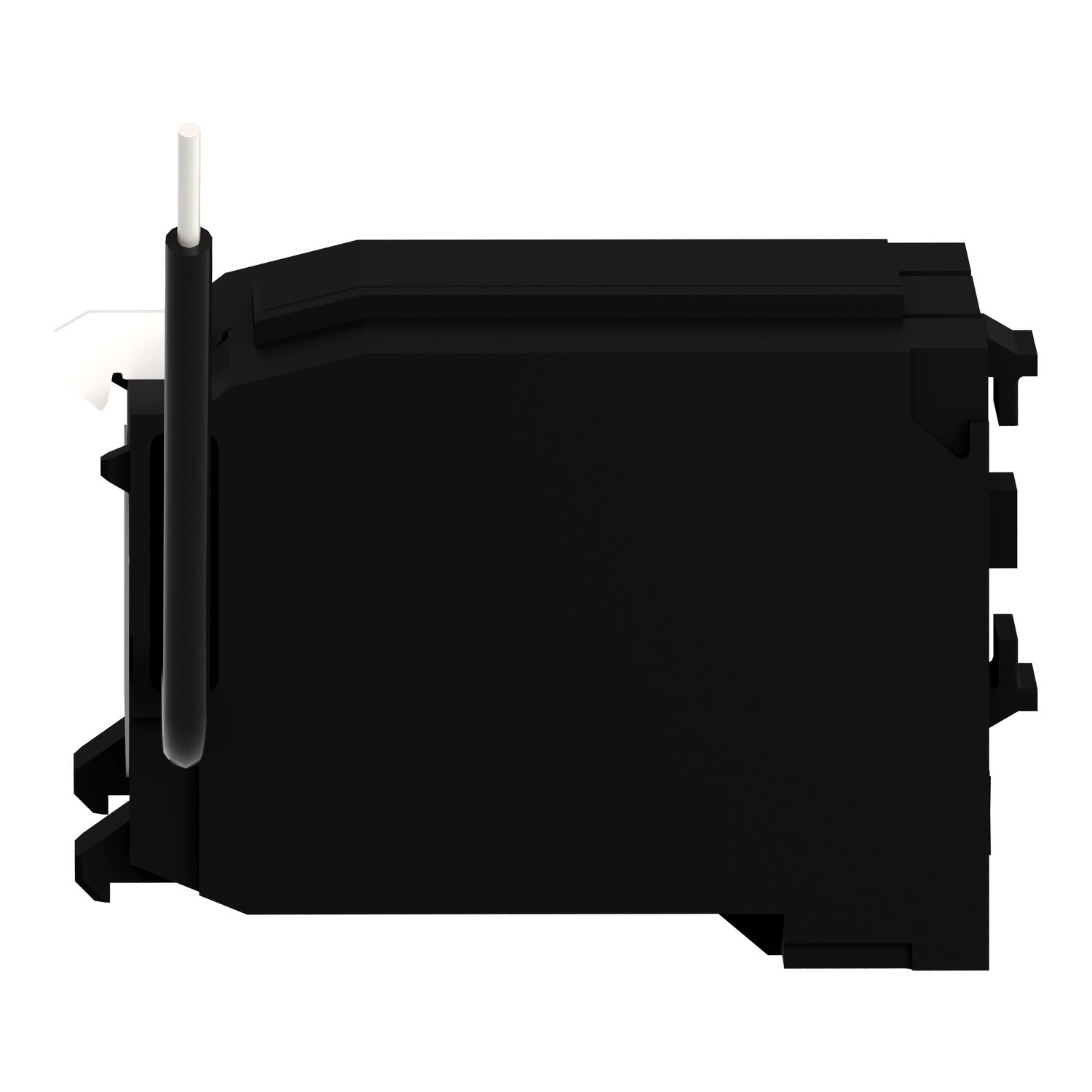

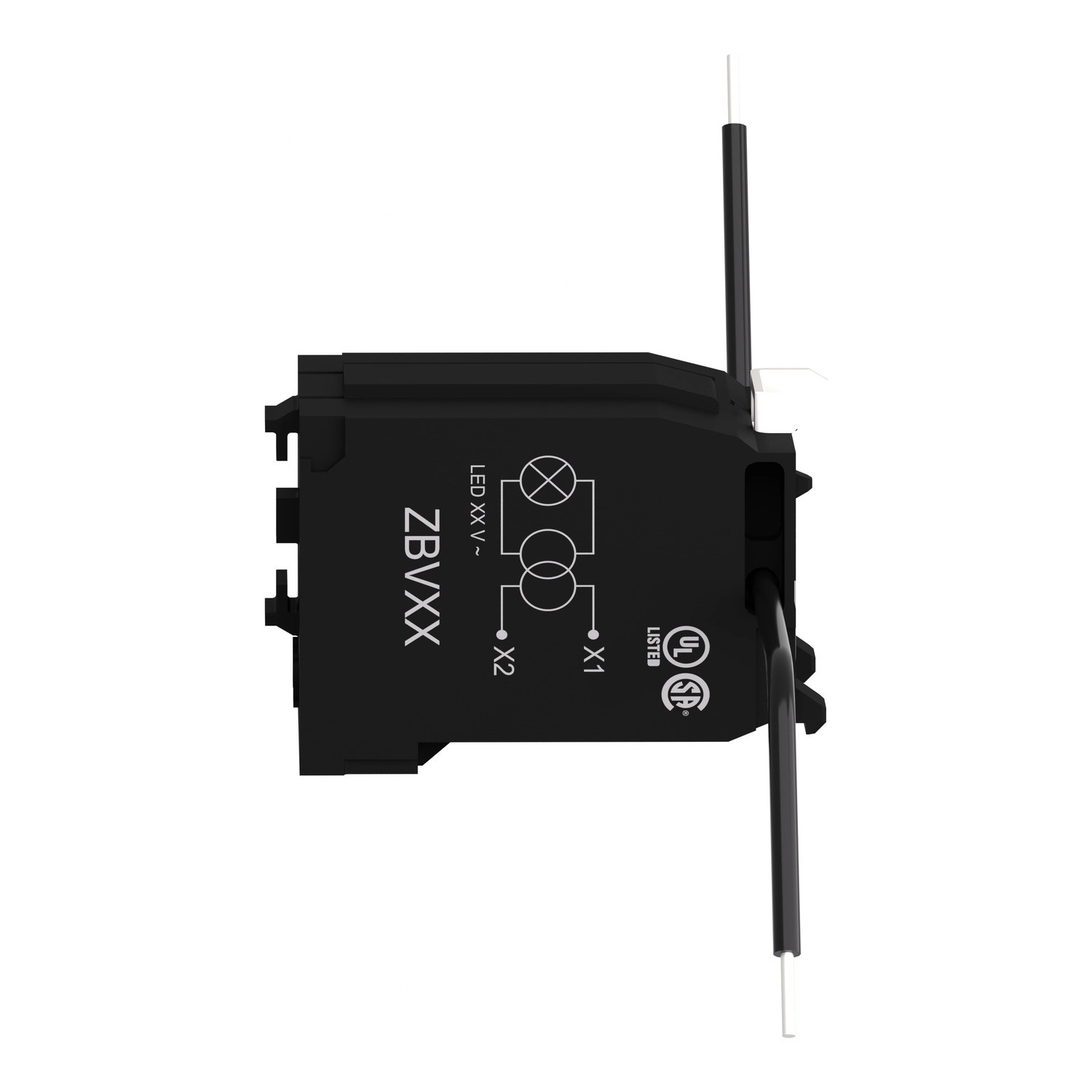

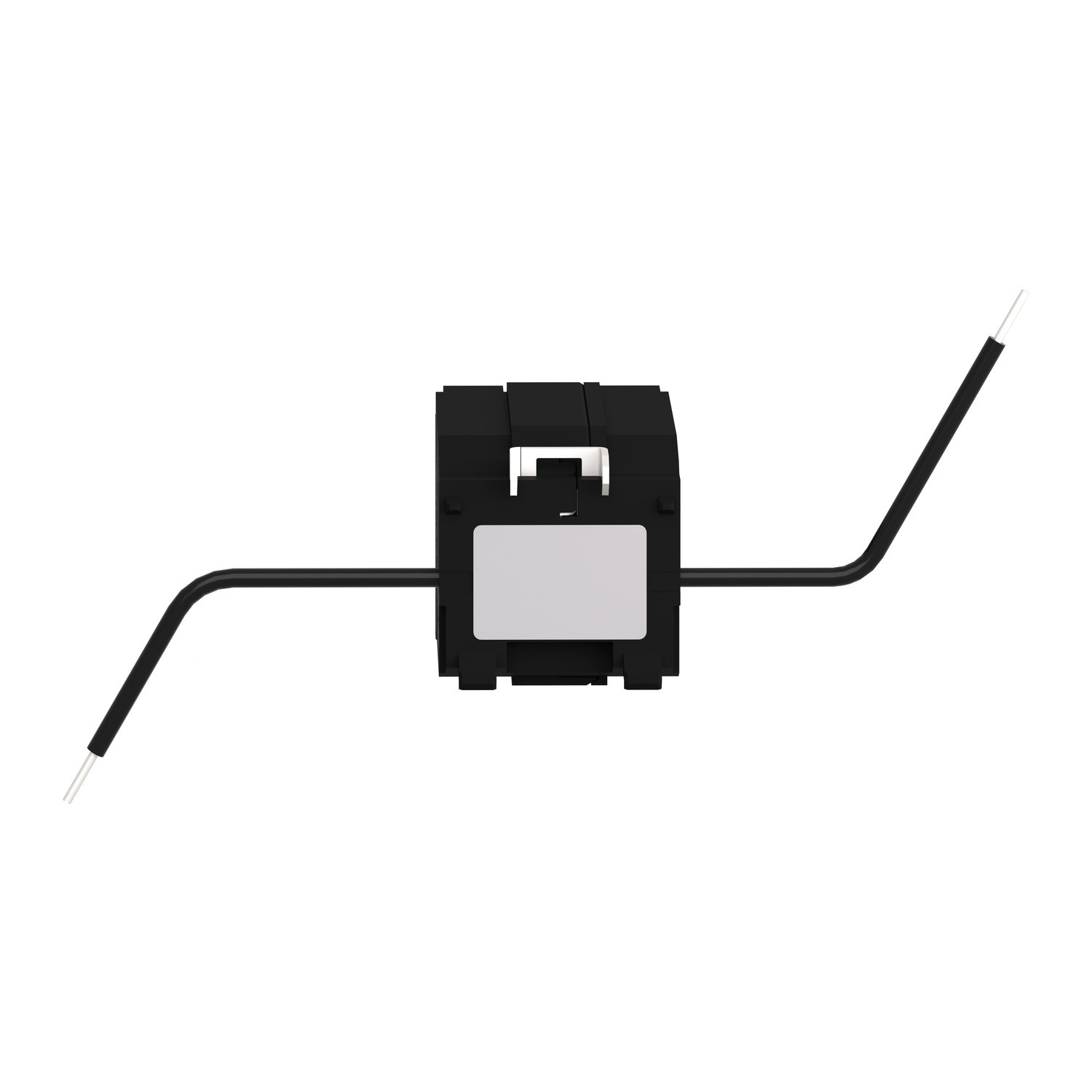

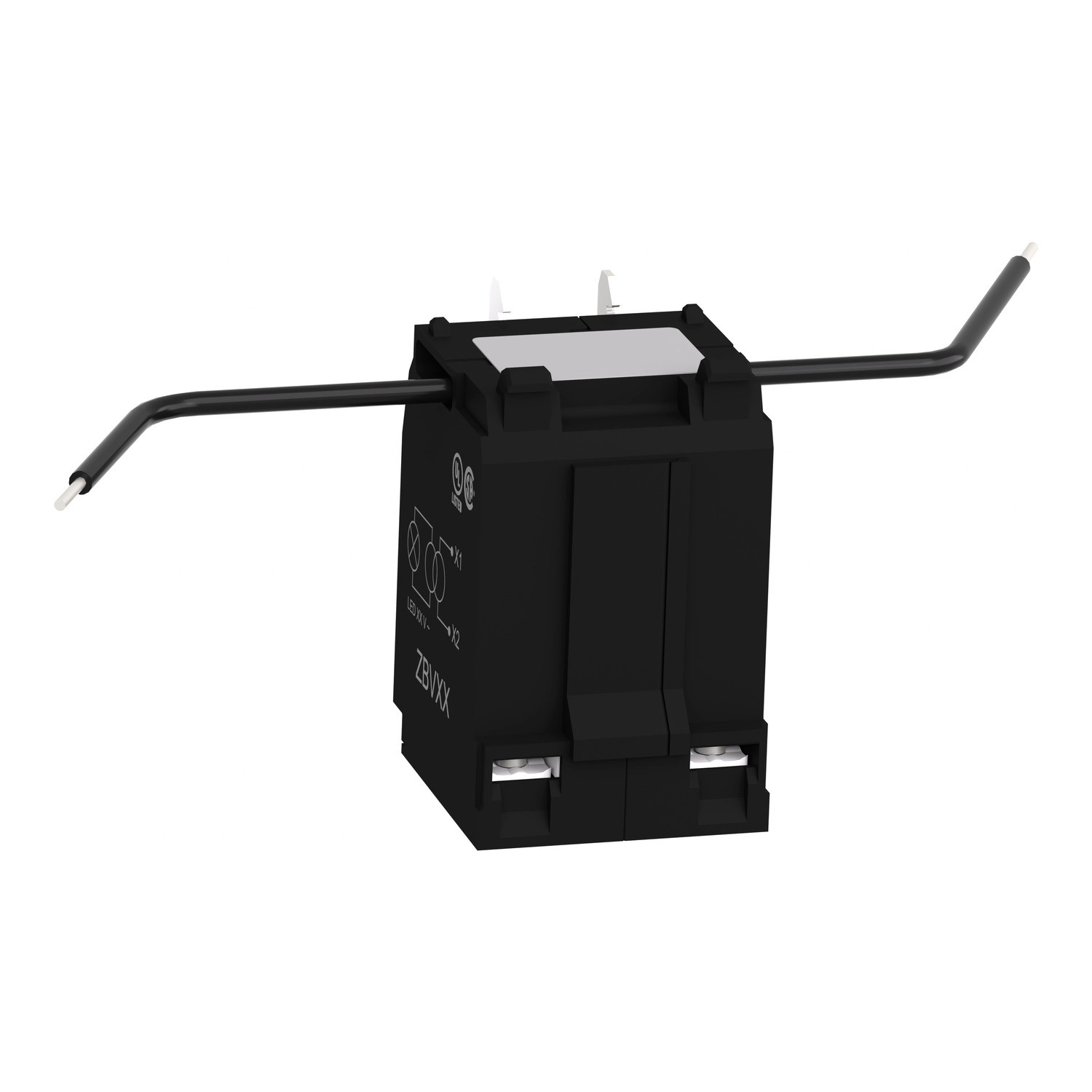

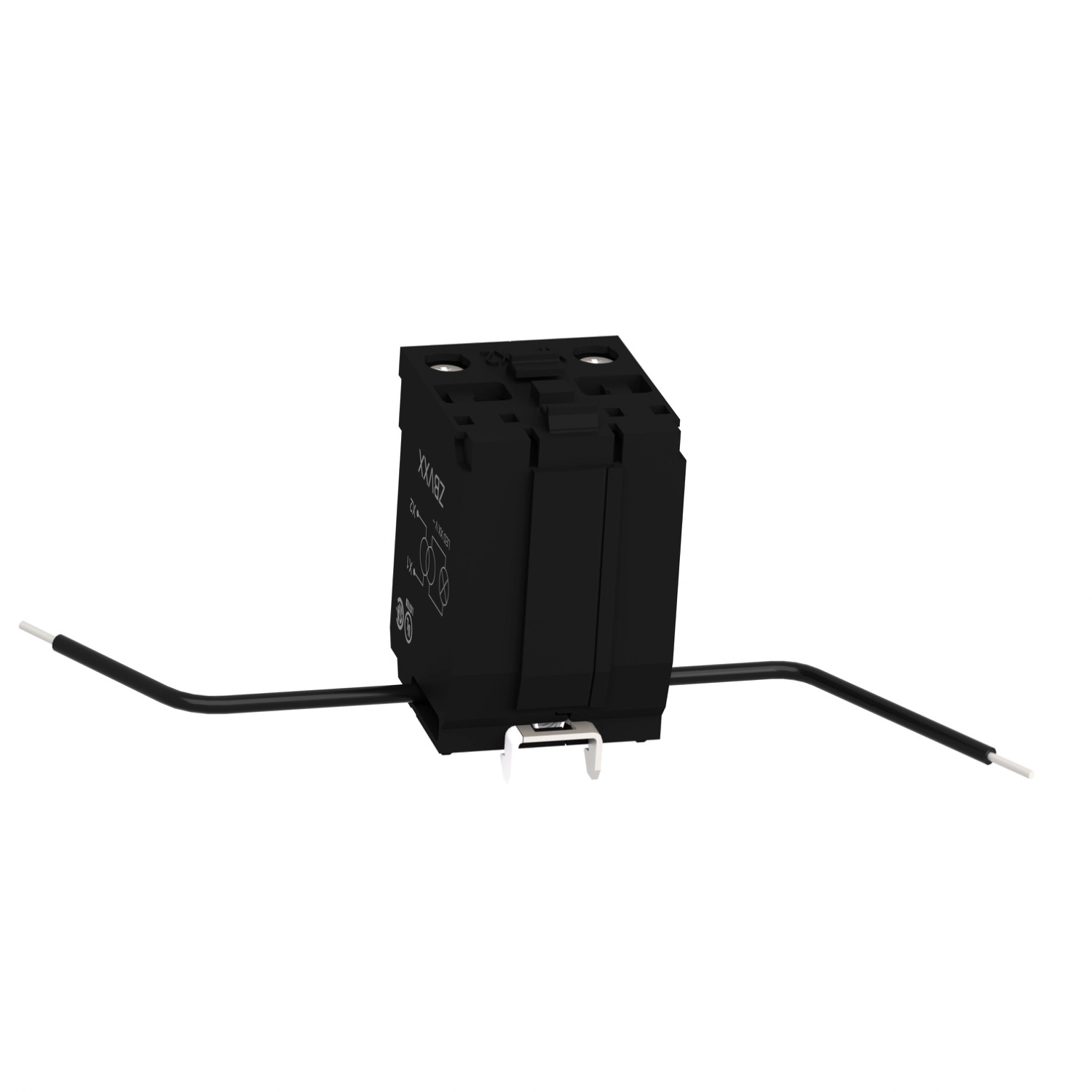

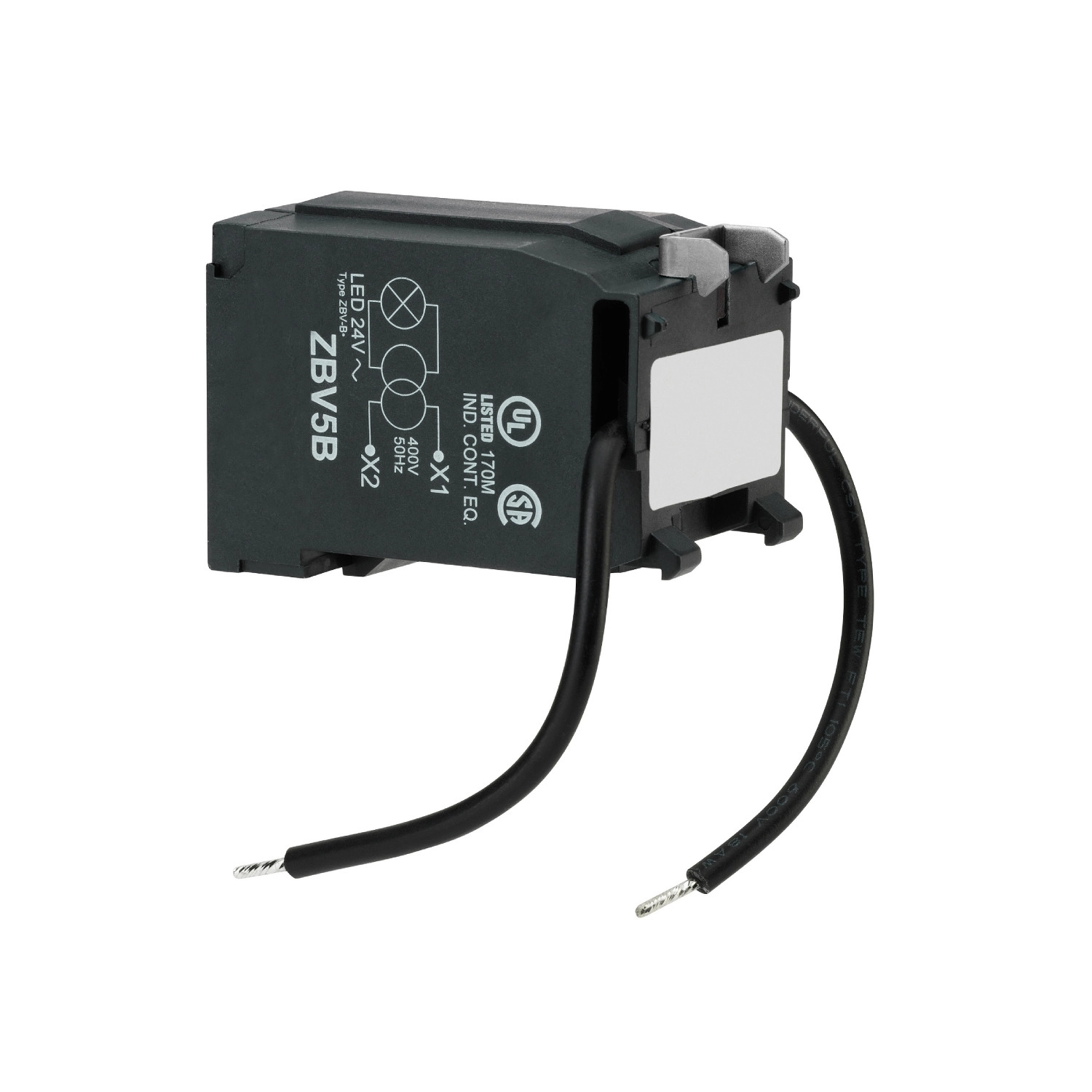

A Schneider Electric Harmony XB4 termékcsaládba tartozó ZBV5B transzformátor blokk az integrált LED-es világításblokkok meghajtásához lett kifejlesztve, kifejezetten 400V-os hálózati feszültségről történő működtetésre. Ez a kompakt kialakítású eszköz tökéletes megoldást kínál ipari környezetben használt vezérlőpanelek, kapcsolószekrények és egyéb automatizálási rendszerek jelzőlámpáinak megbízható működtetéséhez.
A ZBV5B transzformátor blokk elsődleges kompatibilitása a 24V AC LED-es világítóelemekkel van, így ideális választás különböző ipari vezérlőpaneleken található jelzőlámpák tápellátásához. Az eszköz névleges tápfeszültsége 400V AC 50 Hz-en, a megengedett feszültségtartomány pedig 407-423V között mozog, biztosítva a stabil működést még kisebb hálózati feszültségingadozások esetén is. A transzformátor blokk csatlakoztatása csavaros kapcsokkal történik, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetékeket fogadnak érvéghüvellyel, vagy minimum 1 x 0,22 mm² keresztmetszetű vezetékeket érvéghüvely nélkül, az IEC 60947-1 szabványnak megfelelően.
A ZBV5B transzformátor blokk kompakt méretekkel rendelkezik, szélessége 30 mm, magassága 33,6 mm, mélysége pedig 46,6 mm, ami lehetővé teszi a helytakarékos beépítést szűkös helyeken is. Az IEC 60536 szabvány szerint I. érintésvédelmi osztályba tartozik, IP20-as védettségi szinttel rendelkezik az IEC 60529 előírásnak megfelelően. A készülék kiemelkedő elektromos jellemzői közé tartozik az 1 kV-os túlfeszültség-állóság az IEC 61000-4-5 szerint. Elektromos összetételi kódja M6 és P2. A termék széles hőmérsékleti tartományban használható: üzemeltetési környezeti hőmérséklete -25°C és +70°C között, tárolási hőmérséklete -40°C és +70°C között lehet, így különböző ipari környezetekben is megbízhatóan működik. A ZBV5B transzformátor blokk alapvető elemként (basic element) kerül forgalomba, és számos nemzetközi tanúsítvánnyal rendelkezik, mint például UL listed, CSA, BV, DNV és LROS (Lloyds register of shipping), amelyek igazolják a termék minőségét és megfelelőségét a különböző szabványoknak.
Schneider Electric Harmony XB4 - ZBV5B -transzformátor blokk LED modulos jezőlámpához, 400/24VAC műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Transzformátor blokk
Kompatibilitás: 24 V AC integrált LED-es világítóblokkal
Eszköz rövidnév: ZBV
Névleges tápfeszültség: 400 V AC 50 Hz-en
Csatlakozások - terminálok: Csavaros kapcsok, ≤ 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint, ≥ 1 x 0,22 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Kiegészítő adatok
CAD méretek: 30 mm szélesség, 33,6 mm magasság, 46,6 mm mélység
Érintésvédelmi osztály: I. osztály az IEC 60536 szerint
Tápfeszültség határértékei: 407...423 V
Túlfeszültség-állóság: 1 kV az IEC 61000-4-5 szerint
Elektromos összetételi kód: M6, P2
Eszköz jellege: Alapelem
Környezeti jellemzők
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemeltetési környezeti hőmérséklet: -25...70 °C
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-5, UL 508, JIS C 4520
Terméktanúsítványok: DNV, UL listed, LROS (Lloyds hajózási nyilvántartás), BV, CSA
Mechanikai védettség
Vibrációállóság: 2 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Elektromágneses jellemzők
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezéskor az IEC 61000-4-2 szerint, 8 kV levegőben az IEC 61000-4-2 szerint
Elektromágneses emisszió: B osztály az IEC 55011 szerint
