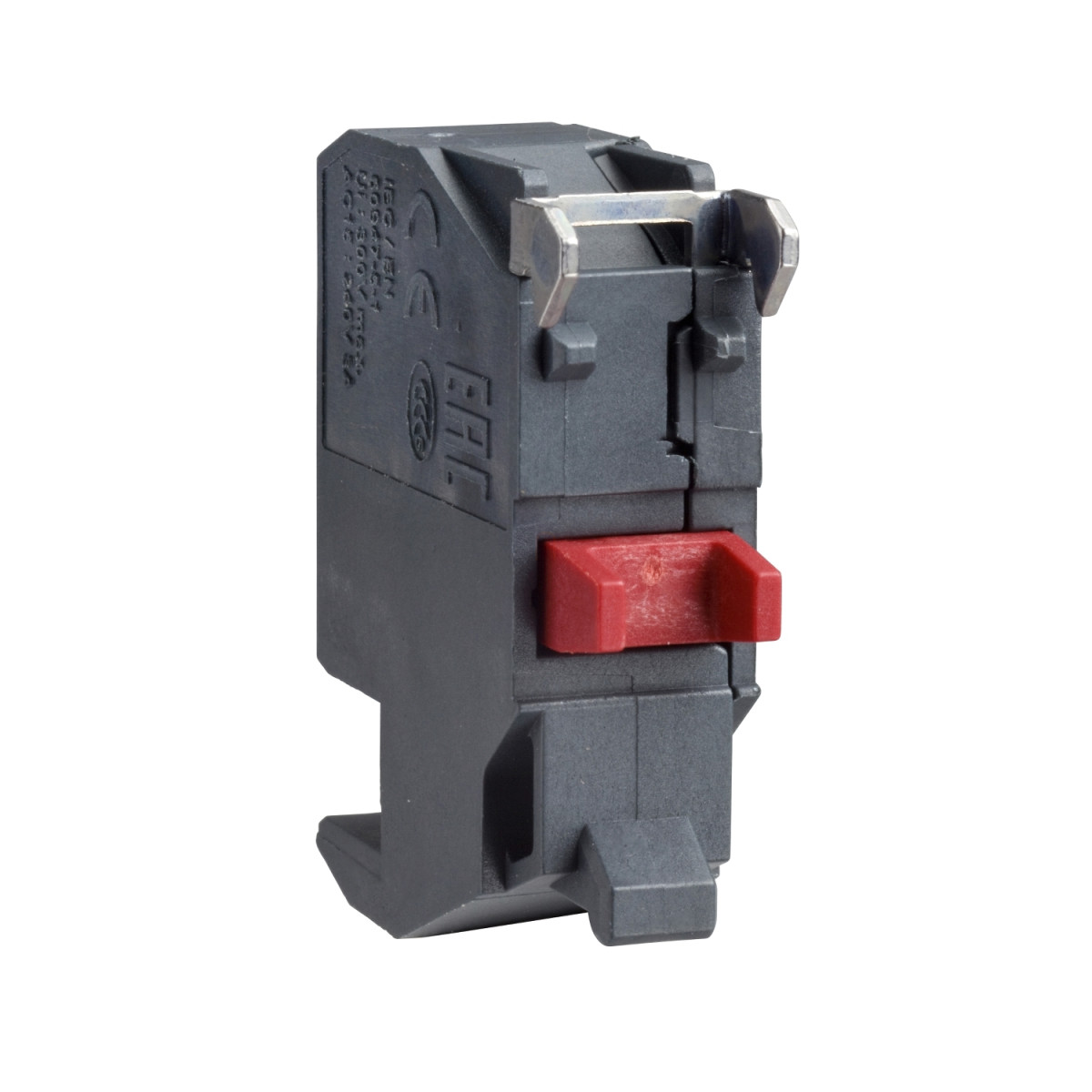

A Schneider Electric Harmony XB4 és XB5 sorozatú kontaktblokk (ZBE1024) egy rendkívül megbízható érintkezőelem, amely ipari alkalmazásokban kiválóan teljesít. Ez az egyedülálló 1NC érintkező blokk 22 mm-es fejekhez tervezték, amelyet dugaszolható csatlakozóval láttak el a gyors és egyszerű telepítés érdekében.
A ZBE1024 kontaktblokk számos figyelemre méltó műszaki tulajdonsággal rendelkezik, amelyek kiemelkedő teljesítményt biztosítanak. A kapcsolóelem IP20-as védelmi besorolással rendelkezik az IEC 60529 szabvány szerint, így megfelelő védelmet nyújt az ujjak és hasonló méretű tárgyak általi érintés ellen. A kontaktus működése lassú törésű (slow-break), ami kiváló megbízhatóságot és pontosságot biztosít a kapcsolási műveletek során. A Schneider Electric ZBE1024 kontaktblokk standard érintkezőket használ, amelyek ezüst ötvözetből (Ag/Ni) készülnek, ezáltal kiváló vezetőképességet és tartósságot biztosítanak.
A műszaki adatok tekintetében a ZBE1024 modell lenyűgöző paraméterekkel rendelkezik. A működési út 1,5 mm az NC állapot elektromos változásához, míg a teljes út 4,3 mm. A működéshez szükséges erő mindössze 2 N az NC állapot változtatásakor. A mechanikai tartósság rendkívül magas, akár 10 millió kapcsolási ciklus. A termék villamos jellemzői is kiemelkedőek: 10 A hagyományos szabad levegős hőáram az IEC 60947-5-1 szabvány szerint, 250 V névleges szigetelési feszültség (3-as szennyezettségi fokozat), és 4 kV névleges impulzus-állóképesség az IEC 60947-1 szerint. A névleges üzemi áram változatos értékeket mutat különböző feltételek mellett: 3 A 240 V-nál AC-15, A300 üzemmódban, 6 A 120 V-nál AC-15, A300 üzemmódban, 0,1 A 250 V-nál DC-13, R300 üzemmódban, és 0,22 A 125 V-nál DC-13, R300 üzemmódban.
A Schneider Electric ZBE1024 kontaktblokk kiemelkedő elektromos élettartammal is rendelkezik. Az IEC 60947-5-1 C függeléke szerint 1 millió kapcsolási ciklust képes teljesíteni különféle üzemi feltételek mellett: AC-15 üzemmódban 1 A áramerősségnél 230 V feszültségen, AC-15 üzemmódban 1,5 A áramerősségnél 120 V feszültségen, AC-15 üzemmódban 3 A áramerősségnél 24 V feszültségen, DC-13 üzemmódban 0,15 A áramerősségnél 110 V feszültségen, valamint DC-13 üzemmódban 0,4 A áramerősségnél 24 V feszültségen, mindegyik esetben 0,5-ös terhelési tényezővel és 3600 ciklus/óra alatti működési sebességgel. A rövidzárlat elleni védelmet 4 A-es gG típusú olvadóbiztosító biztosítja, az IEC 60947-5-1 szabvánnyal összhangban. A termék előre szerelhető, és az elektromos összetételi kódja C11 (mennyiség ≤ 3), C14 (mennyiség ≤ 2), M10 (mennyiség ≤ 2). A ZBE1024 modell -40...70 °C közötti környezeti hőmérsékleten tárolható és üzemeltethető, így szélsőséges körülmények között is megbízhatóan működik.
Schneider Electric Harmony XB4 - ZBE1024 -érintkező blokk, 1NC, dugaszolható csatlakozó műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5, Harmony XB4
Termék vagy összetevő típusa: Érintkező blokk
Eszköz rövid neve: ZBE
IP védettségi fokozat: IP20 az IEC 60529 szabványnak megfelelően
Érintkező működése: Lassú törésű
Érintkező blokk típusa: Egyszerű
Érintkező használat: Standard érintkezők
Csatlakozások - terminálok: Dugaszolható csatlakozó
Kiegészítő adatok
Érintkező típus és összetétel: 1 NC
Pozitív nyitás: IEC 60947-5-1 K függeléknek megfelelően
Működési út: 1,5 mm (NC állapot elektromos változása), 4,3 mm (teljes út)
Működtető erő: 2 N NC állapot változtatásához
Mechanikai élettartam: 10000000 ciklus
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 4 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Konvencionális szabad léghűtésű termikus áram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges impulzus-állóképesség [Uimp]: 4 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]
3 A 240 V-nál, AC-15, A300 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A300 az IEC 60947-5-1 szerint
0,1 A 250 V-nál, DC-13, R300 az IEC 60947-5-1 szerint
0,22 A 125 V-nál, DC-13, R300 az IEC 60947-5-1 szerint
Elektromos élettartam
1000000 ciklus, AC-15, 1 A 230 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
1000000 ciklus, AC-15, 1,5 A 120 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
1000000 ciklus, AC-15, 3 A 24 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
1000000 ciklus, DC-13, 0,15 A 110 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
1000000 ciklus, DC-13, 0,4 A 24 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
Környezeti jellemzők
Védő kezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, UL 508, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: CSA, BV, LROS (Lloyds register of shipping), DNV, UL
Mechanikai jellemzők
Blokk szerelése: Előre szerelhető
Elektromos összetételi kód: C11 (mennyiség ≤ 3), C14 (mennyiség ≤ 2), M10 (mennyiség ≤ 2)
Eszköz megjelenése: Alap elem
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásnál az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásnál az IEC 60068-2-27 szerint
