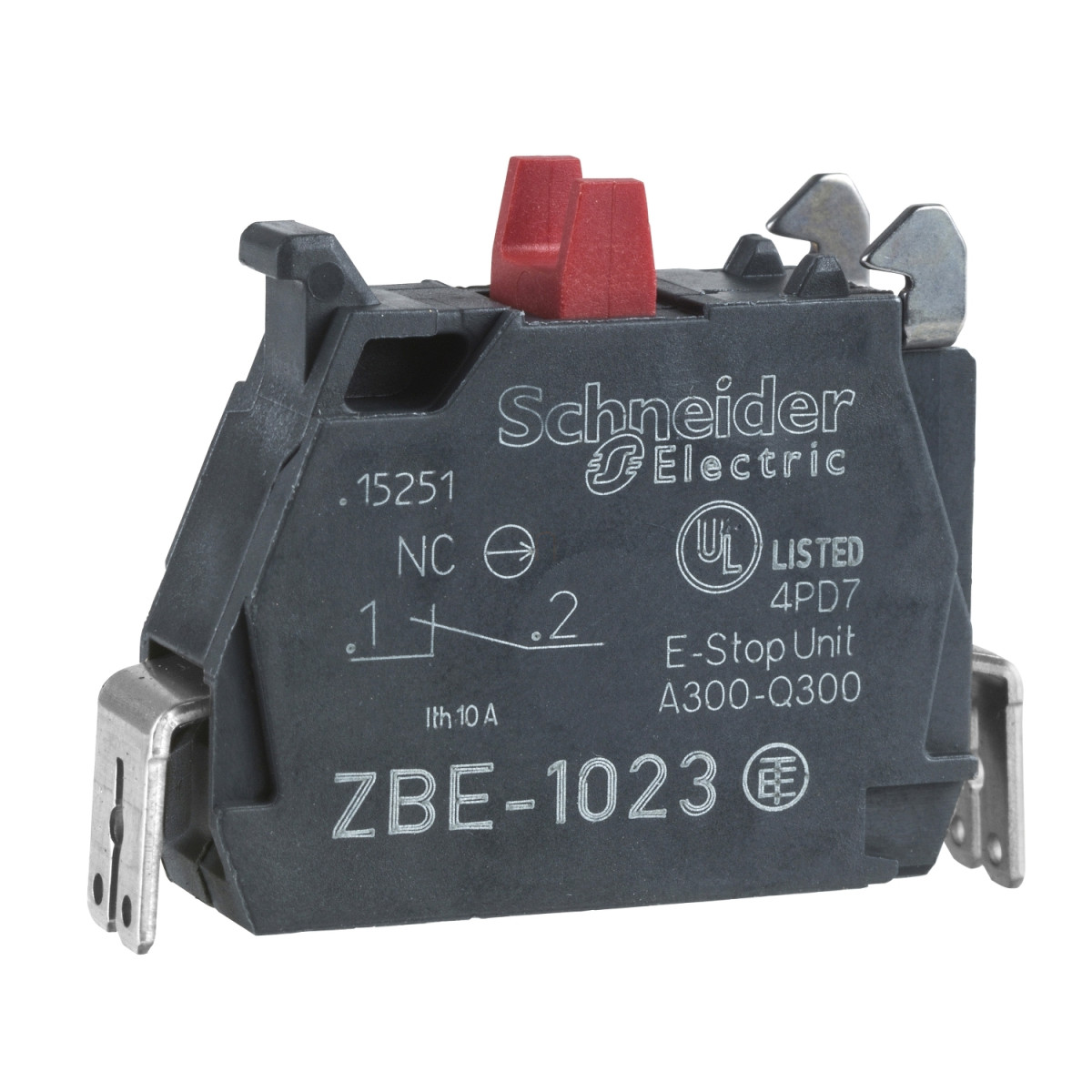

A Schneider Electric Harmony XB4 ZBE1023 egy professzionális egyérintkezős blokk, mely ipari kapcsolórendszerek tökéletes kiegészítője. Ez a megbízható alkatrész kiemelkedő minőségével és tartósságával tűnik ki a piacon, ami a Schneider Electric márkanév által garantált precizitást testesíti meg az automatizálási és vezérléstechnikai területeken.
A ZBE1023 egy 1NC (alaphelyzetben zárt) érintkezővel rendelkező blokk, amely ezüst ötvözetből (Ag/Ni) készült érintkezőkkel biztosítja a hosszú élettartamot és a kiváló elektromos vezetőképességet. Az előlapi szereléssel könnyen telepíthető, és a Faston csatlakozók (1 x 6,35 mm és 2 x 2,8 mm méretben) gyors és megbízható elektromos csatlakoztatást tesznek lehetővé. A termék IP20-as védettségi fokozattal rendelkezik az IEC 60529 szabványnak megfelelően, ami védelmet biztosít a 12,5 mm-nél nagyobb szilárd tárgyak behatolása ellen. A ZBE1023 lassú bontású működéssel és pozitív nyitási funkcióval rendelkezik, amely megfelel az IEC 60947-5-1 szabvány K függelékének, így biztonsági alkalmazásokban is használható.
A Schneider Electric Harmony XB4 ZBE1023 érintkező blokk műszaki paraméterei lenyűgözőek: 1,5 mm működési út az elektromos állapot megváltoztatásához (NC kontaktus), valamint 4,3 mm teljes működési út. A 2 N működtetési erővel és 10 millió kapcsolási ciklust biztosító mechanikai élettartammal a legmagasabb ipari elvárásoknak is megfelel. A 250 V névleges szigetelési feszültség (Ui) 3-as szennyezettségi fokozat mellett garantálja a biztonságos működést. A ZBE1023 számos nemzetközi szabványnak megfelel, többek között az IEC 60947-1, IEC 60947-5-1, UL 508, CSA C22.2 No 14, JIS C8201-5-1 és JIS C8201-1 előírásoknak. A termék rendelkezik BV, UL, CSA, DNV és LROS (Lloyds Register of Shipping) tanúsítványokkal is, ami széles körű felhasználhatóságát bizonyítja nemzetközi projektekben is.
A Harmony XB4 ZBE1023 érintkező blokk rendkívül ellenálló a környezeti hatásokkal szemben. Az üzemi és tárolási hőmérséklet-tartománya -40 és +70 °C között van, így extrém körülmények között is megbízhatóan működik. A termék 5 gn rezgésállósággal rendelkezik 2-500 Hz frekvenciatartományban az IEC 60068-2-6 szerint, valamint 30 gn (18 ms) és 50 gn (11 ms) ütésállósággal a félszinusz hullámú gyorsulásra az IEC 60068-2-27 szabványnak megfelelően. Ezek a paraméterek biztosítják, hogy a ZBE1023 a legmostohább ipari környezetben is megbízhatóan teljesítsen. A különböző elektromos összetételkódok (C1-C13, M1-M9, SF1-SF2, MF1-MF2) lehetővé teszik a rugalmas konfigurációt különböző alkalmazásokhoz, meghatározva az egy blokkban használható kontaktusok maximális számát.
Schneider Electric Harmony XB4 - ZBE1023 -érintkező blokk, 1NC, Faston csatlakozó műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5, Harmony XB4
Termék vagy alkatrész típusa: Érintkező blokk
Eszköz rövid neve: ZBE
Értékesítés oszthatatlan mennyiségenként: 5
IP védettségi szint: IP20 az IEC 60529 szerint
Működési jellemzők
Érintkező működés: Lassú bontású
Érintkező blokk típusa: Egyetlen
Érintkezők használata: Standard érintkezők
Csatlakozások - kapcsok: Faston csatlakozó, csatlakozási méret: 1 x 6,35 mm
Faston csatlakozó, csatlakozási méret: 2 x 2,8 mm
Kiegészítő információk
Érintkező típusa és összetétele: 1 NC
Pozitív nyitás: Az IEC 60947-5-1 K függelékének megfelelően
Működési út: 1,5 mm (NC elektromos állapot változás)
4,3 mm (teljes út)
Működtetési erő: 2 N NC elektromos állapot változás
Mechanikai élettartam: 10000000 ciklus
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
[Ui] névleges szigetelési feszültség: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Blokk felszerelése: Előlapi szerelés
Környezeti feltételek
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete működés közben: -40...70 °C
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1, UL 508, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: BV, UL, CSA, DNV, LROS (Lloyds Register of Shipping)
Ellenállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint
