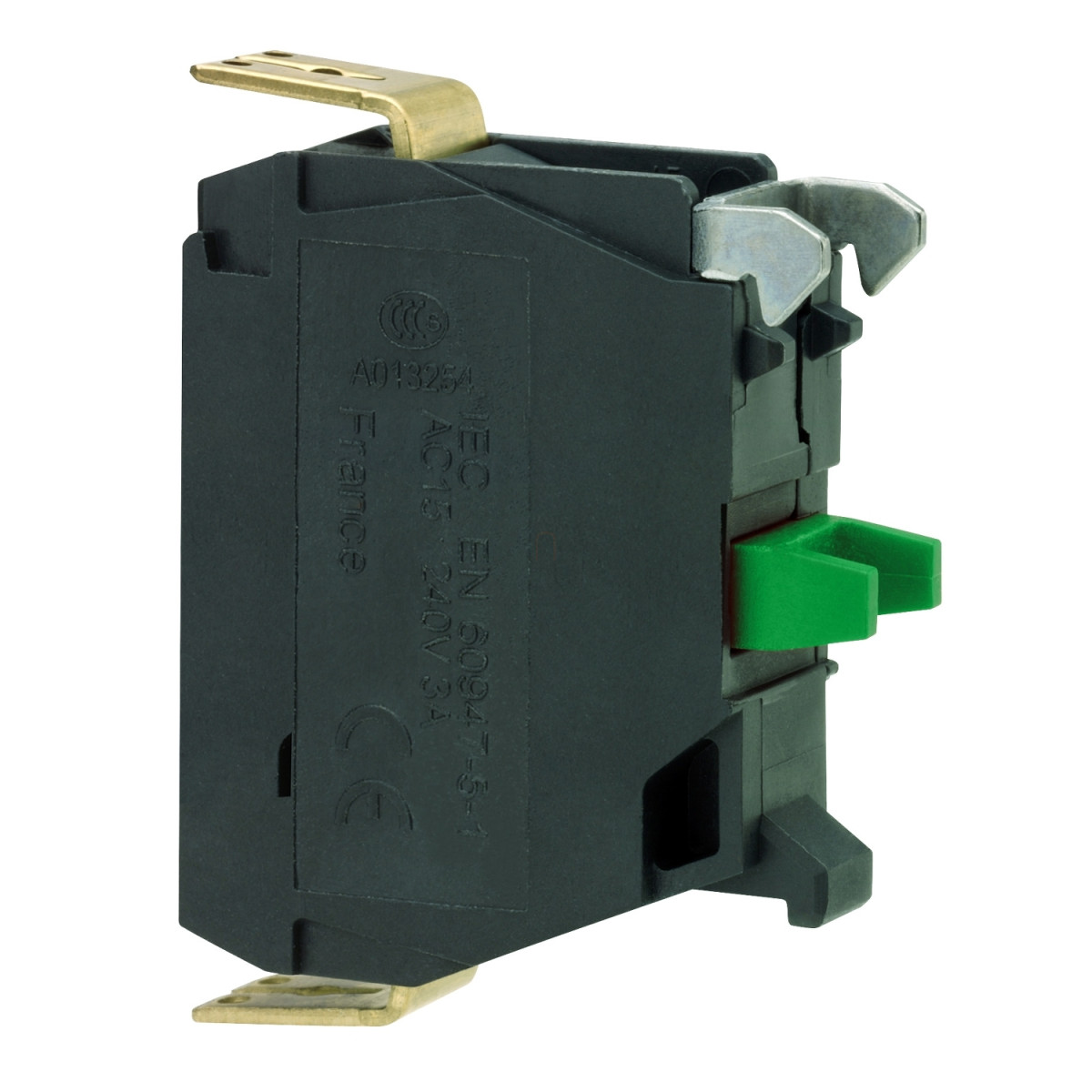

A Schneider Electric Harmony XB4 és XB5 sorozatú ZBE1016P3 érintkező blokk egy professzionális, ipari minőségű kapcsolóelem, amely specifikusan 22 mm-es fejekhez használható. Ez a termék különleges helyet foglal el az ipari automatizálás és vezérlés világában, hiszen kifejezetten alacsonyszintű kapcsolásra tervezték, ami a precíziós alkalmazások esetében kiemelkedő jelentőségű.
A ZBE1016P3 típusszámú érintkező blokk egy záróérintkezővel (1NO - normally open) rendelkezik, ami számos ipari vezérlési feladathoz ideális választássá teszi. Az IP5X védettségi szint biztosítja a por elleni megfelelő védelmet, így megbízhatóan működik olyan környezetben is, ahol a porterhelés jelentős lehet. Az érintkezők aranyozott kivitelben (Ag/Ni/Au) készültek, ami kiváló elektromos vezetőképességet és hosszú élettartamot garantál még kis áramok kapcsolása esetén is. Ez különösen fontos az alacsonyszintű jelkapcsolásoknál, ahol a megbízhatóság kritikus tényező.
Műszaki szempontból a Schneider Electric ZBE1016P3 érintkező blokk lenyűgöző paraméterekkel rendelkezik. A 250 V névleges szigetelési feszültség (IEC 60947-1 szerint, 3-as szennyezettségi fokozat mellett) biztosítja a megfelelő villamos szigetelést. A működési út 2,6 mm az NO állapotváltozáshoz, míg a teljes út 4,3 mm. A működtetéshez szükséges erő mindössze 2,3 N az elektromos állapotváltozáshoz. Kiemelkedő mechanikai tartóssággal rendelkezik, amely eléri a 10 millió kapcsolási ciklust. A csatlakoztatást faston csatlakozók teszik lehetővé, 1 x 6,35 mm és 2 x 2,8 mm méretekben, ami rugalmas szerelési lehetőséget biztosít. Az érintkező blokk elülső szerelésű, ami megkönnyíti a telepítést és a karbantartást.
A ZBE1016P3 érintkező blokk különböző elektromos összetétel-kódokkal használható: C9 (mennyiség <= 3), M5 (mennyiség <= 2) és M9 (mennyiség <= 2). Széles működési hőmérséklet-tartománnyal rendelkezik, -40°C és +70°C között, ami mind a tárolás, mind az üzemeltetés során érvényes. Ráadásul TH típusú védőkezeléssel van ellátva a még nagyobb ellenálló képesség érdekében. A termék megfelel számos nemzetközi szabványnak, mint például az IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, UL 508, CSA C22.2 No 14, valamint a japán JIS C8201-5-1 és JIS C8201-1 szabványoknak. Rendelkezik BV, UL, CSA, DNV és LROS (Lloyds register of shipping) tanúsítványokkal is. Ellenáll az 5 gn vibráció-ellenállásnak (f= 2-500 Hz között, az IEC 60068-2-6 szerint), valamint a 30 gn és 50 gn ütésállóságnak (különböző időtartamokkal, az IEC 60068-2-27 szabvány szerint), ami különösen fontos a zordon ipari környezetben.
Schneider Electric Harmony XB4 - ZBE1016P3 -érintkező blokk, 1NO, IP5X, aranyozott alacsonyszintű érintkezők, csavaros csatlakozó lapos vezetékhez műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5, Harmony XB4
Terméktípus: Érintkező blokk
Rövid típusnév: ZBE
Minimum rendelési mennyiség: 5
IP védettség: IP5X
Érintkező működés: Lassú bontás
Érintkező blokk típusa: Egyszerű
Érintkezők felhasználása: Alacsonyszintű kapcsolás
Csatlakozás - terminálok: Faston csatlakozó, csatlakozási méret: 1 x 6,35 mm és 2 x 2,8 mm
Kiegészítő adatok
Érintkezők típusa és összetétele: 1 NO
Pozitív nyitás: Nélküle
Működési út: 2,6 mm (NO elektromos állapotváltozáshoz), 4,3 mm (teljes út)
Működtetési erő: 2,3 N NO elektromos állapotváltozáshoz
Mechanikai élettartam: 10000000 ciklus
Érintkező anyaga: Aranyozott (Ag/Ni/Au) érintkezők
Névleges szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Blokk szerelése: Elülső szerelés
Elektromos összetétel kód: C9 (mennyiség <= 3), M5 (mennyiség <= 2), M9 (mennyiség <= 2)
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40…70 °C
Környezeti hőmérséklet működéshez: -40…70 °C
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, CSA C22.2 No 14, UL 508, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
Mechanikai ellenálló képesség
Vibrációállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
