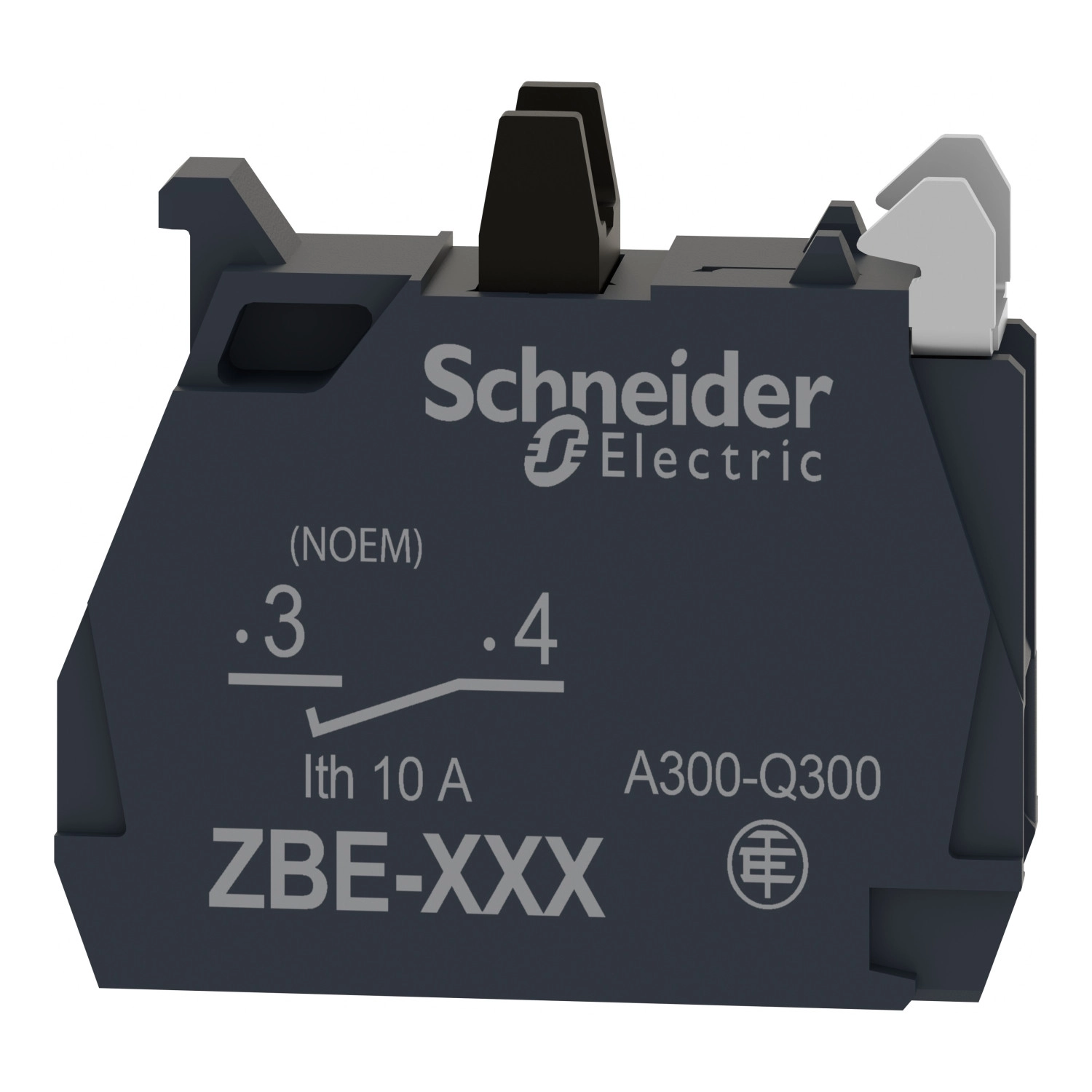

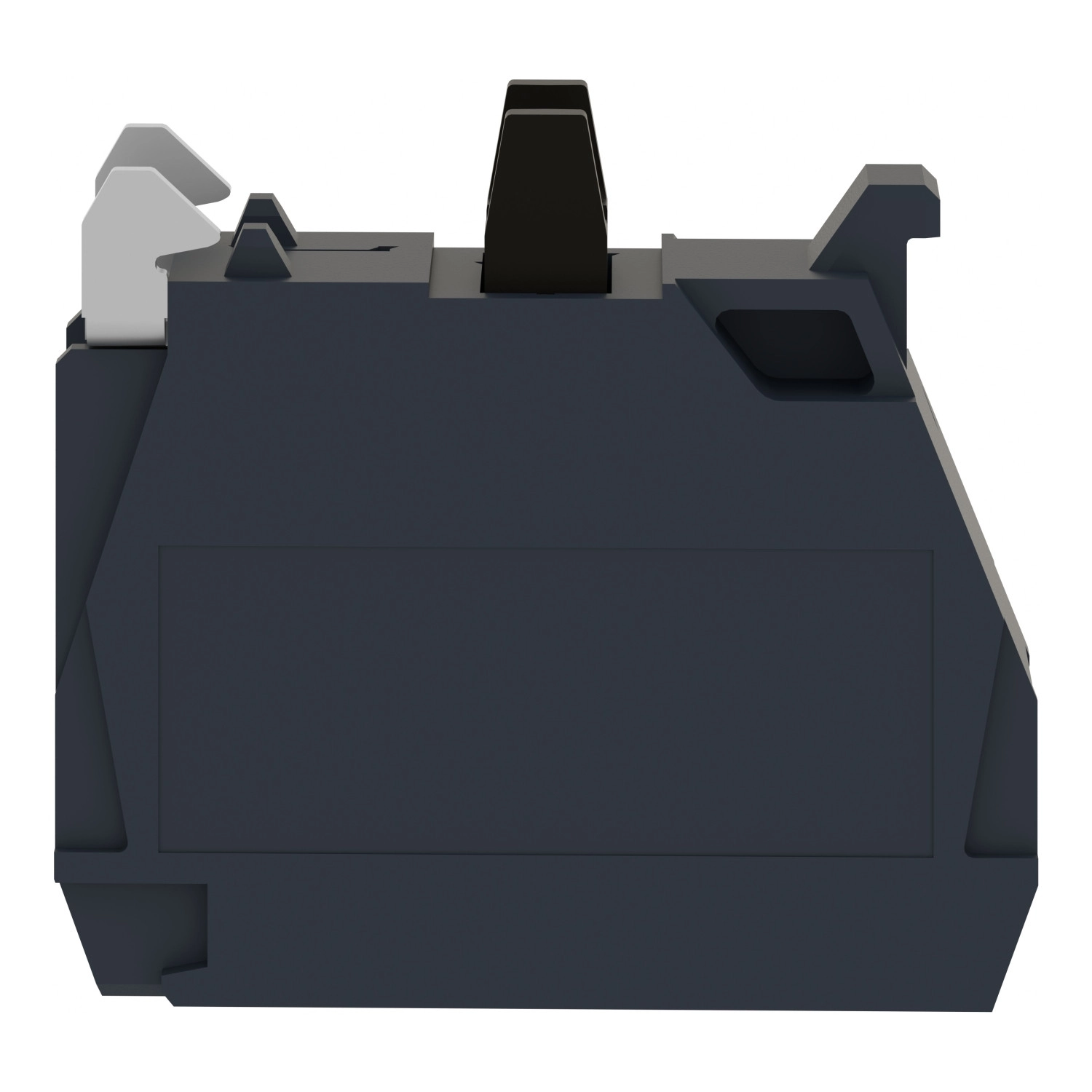

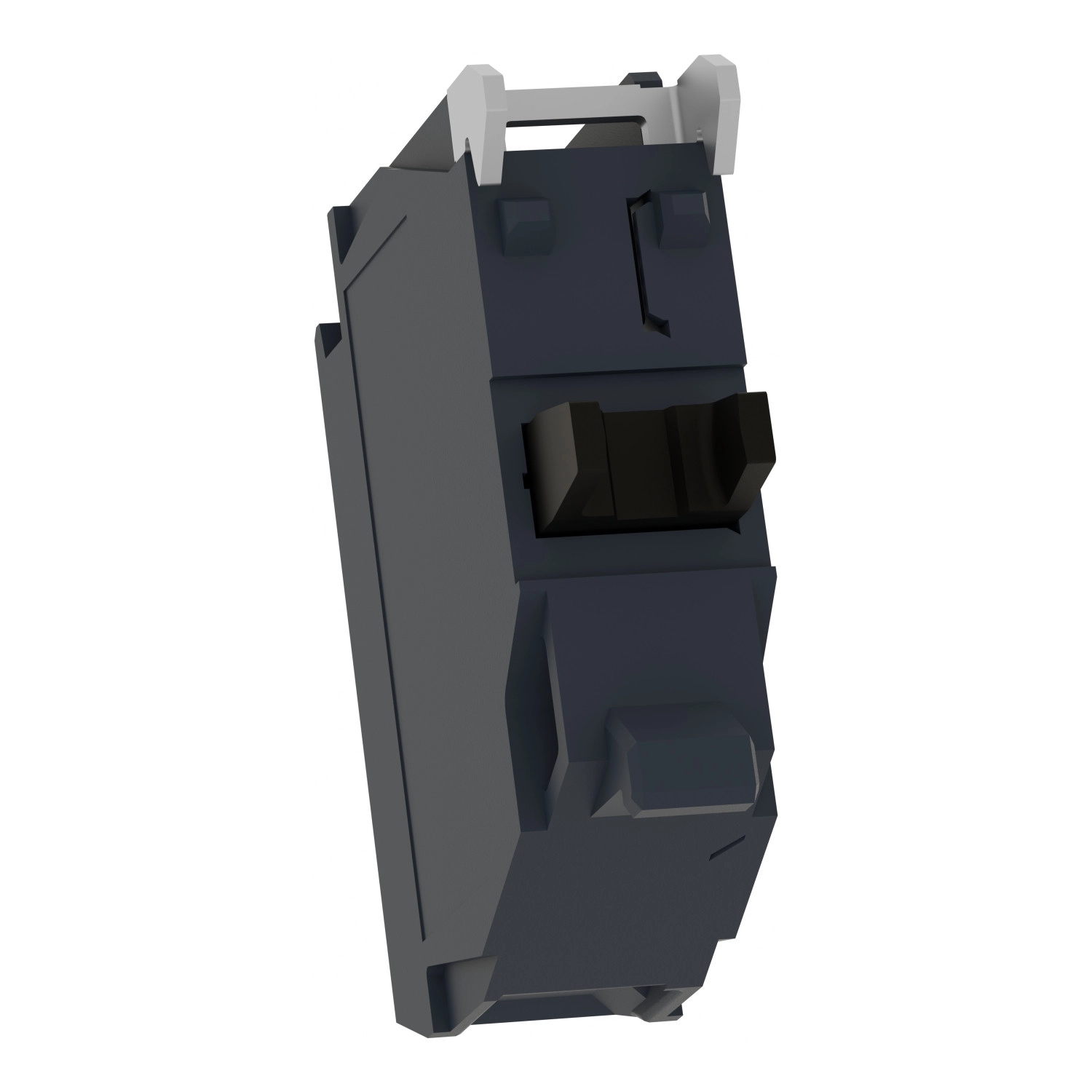

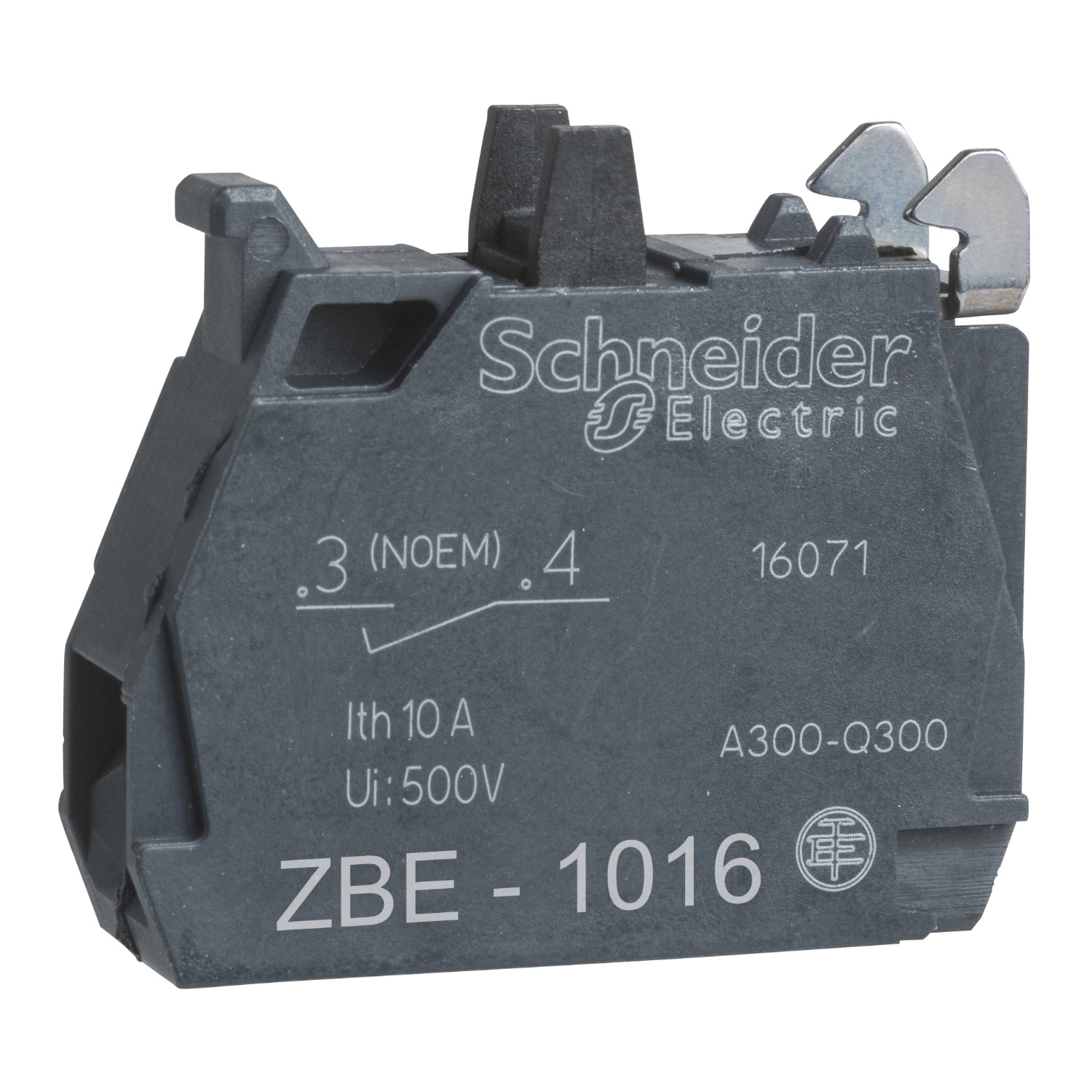

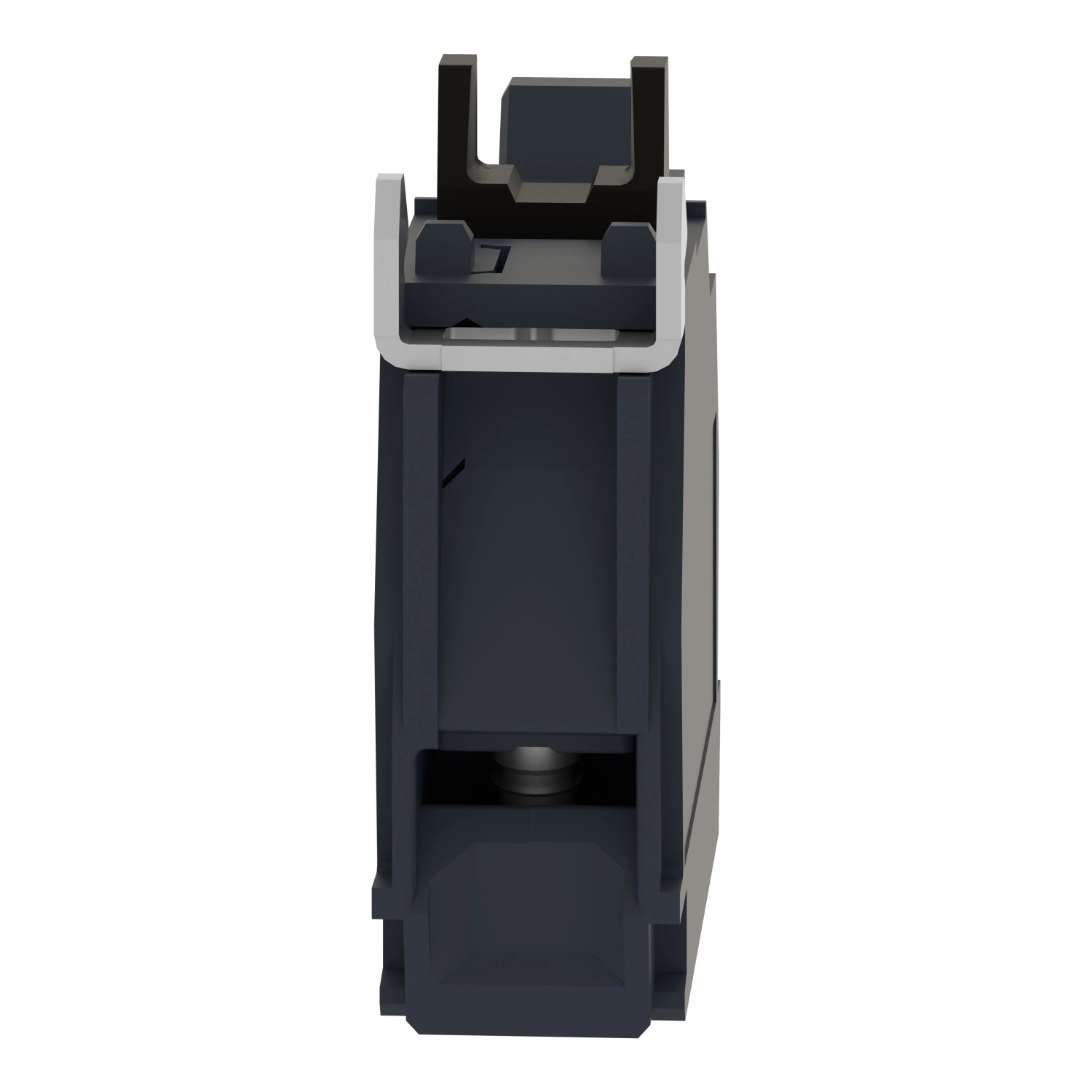

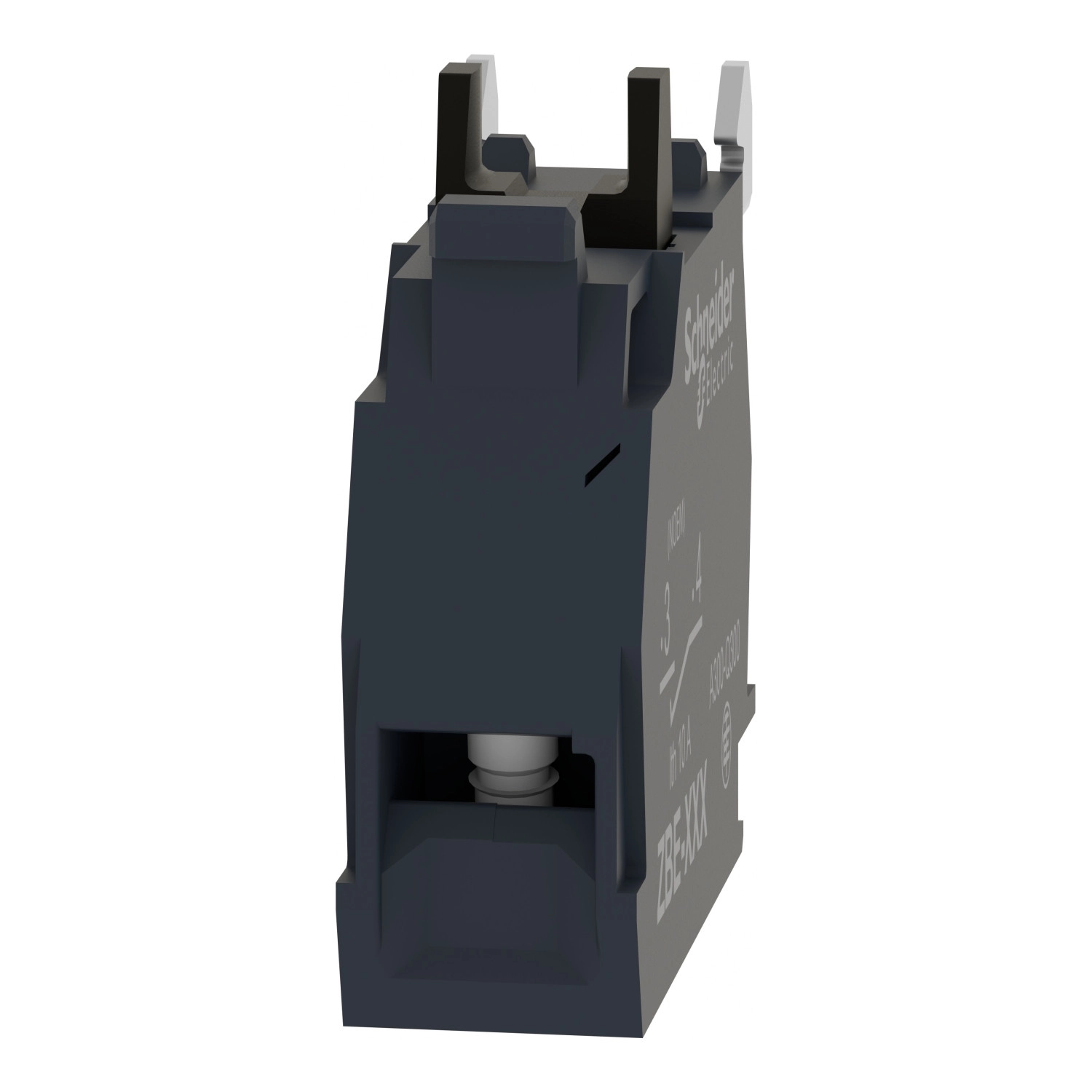

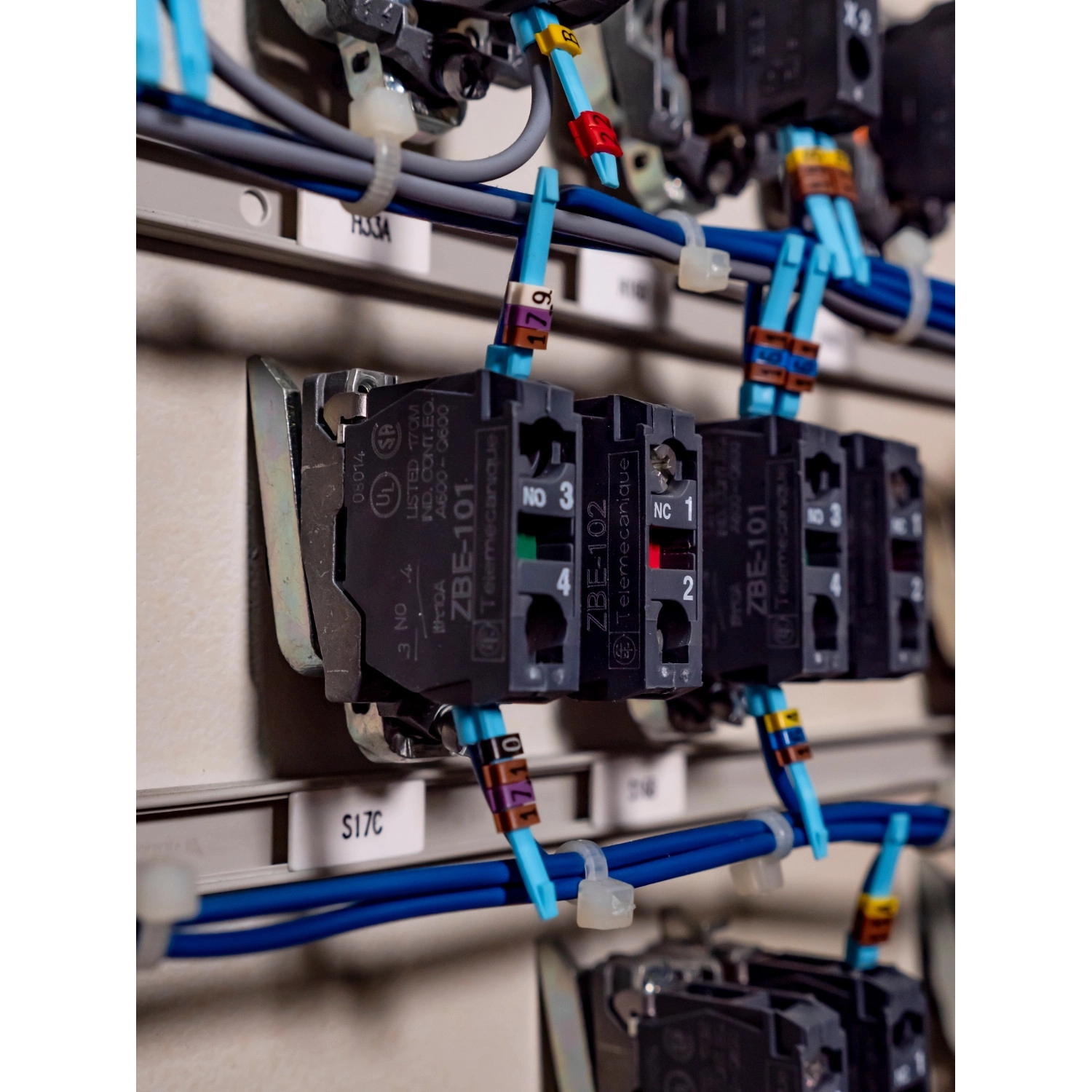

A Schneider Electric ZBE1016 egy egyedülálló kontaktusblokk a Harmony XB4 és Harmony XB5 termékcsaládból, amely kifejezetten a legmagasabb minőségi követelményeknek megfelelően készült. Ez az 1NO (alaphelyzetben nyitott) kapcsolóelem ezüstötvözetből készült, arany bevonattal ellátott érintkezőkkel rendelkezik, ami biztosítja a kiváló elektromos vezetőképességet és minimális kontaktellenállást alacsony teljesítményű kapcsolási alkalmazásokban.
A ZBE1016 kontaktusblokk kiemelkedő műszaki jellemzőkkel rendelkezik, amelyek hosszú élettartamot és megbízható működést garantálnak. A termék 10 millió mechanikai működési ciklusra van tervezve, ami iparági szinten is kiemelkedő érték. Elektromos tartóssága szintén figyelemre méltó: AC-15 alkalmazásban 1 millió kapcsolási ciklust biztosít különböző terhelési feltételek mellett, például 2A/230V, 3A/120V vagy 4A/24V esetén is, 3600 ciklus/óra működési sebesség mellett. A DC-13 kategóriában hasonlóan meggyőző teljesítményt nyújt 0,2A/110V és 0,5A/24V terheléssel. Ez a megbízhatóság különösen fontos az ipari környezetben, ahol a folyamatos üzemelés és a minimális állásidő kritikus követelmény.

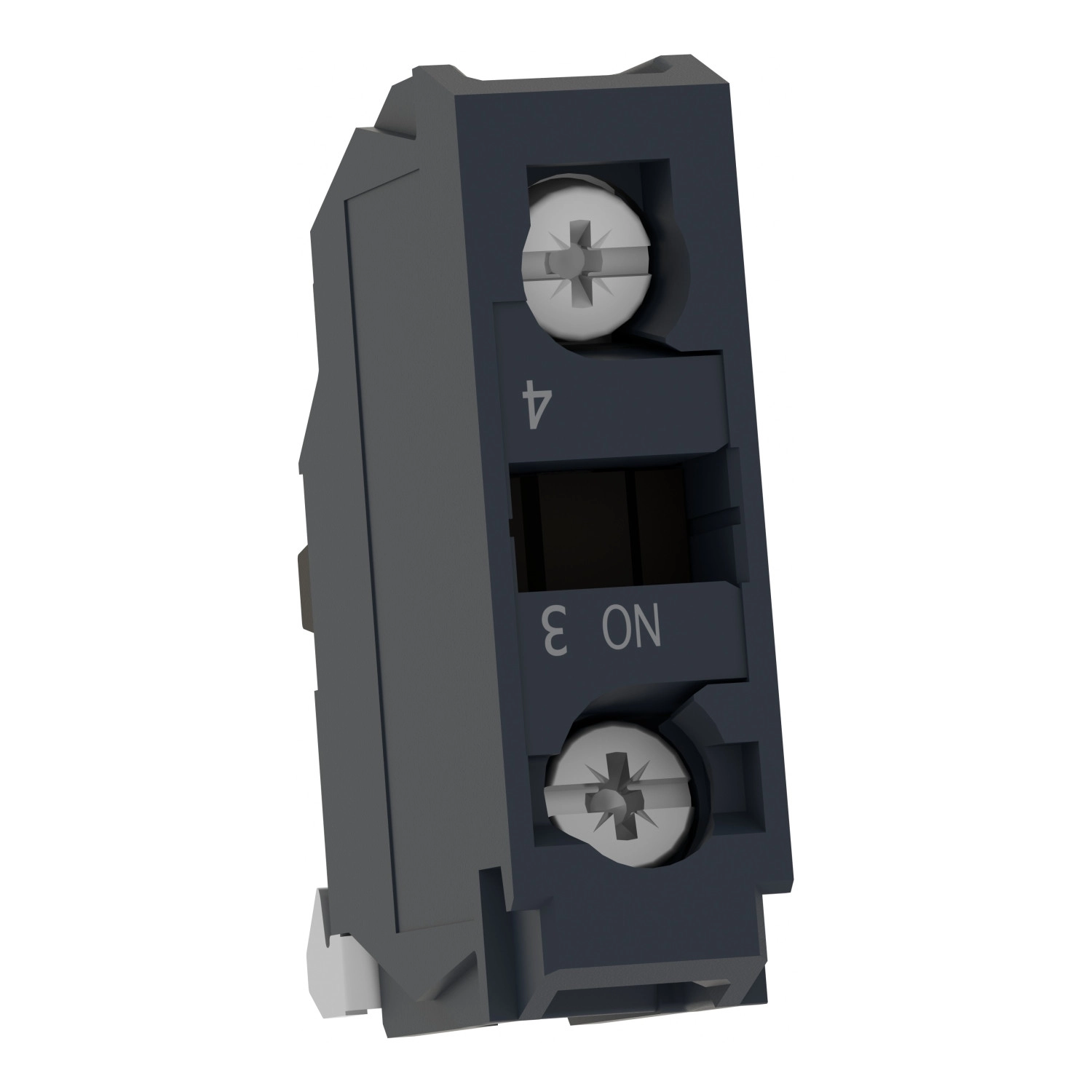

A ZBE1016 kontaktusblokk csavaros csatlakozókkal van ellátva, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetékeket fogadnak kábelvéggel, vagy minimum 1 x 0,22 mm² keresztmetszetű vezetékeket kábelvég nélkül. A csatlakozási pontok kialakítása többféle csavarhúzótípussal is kompatibilis: használható keresztfejű (pozidriv No 1), valamint lapos (Ø 4 mm vagy Ø 5,5 mm) csavarhúzó is. A meghúzási nyomaték 0,8-1,2 Nm között optimális az IEC 60947-1 szabványnak megfelelően. Ez a sokoldalú csatlakozási lehetőség megkönnyíti a telepítést és a karbantartást különböző környezetekben.
A ZBE1016 műszaki paraméterei lenyűgözőek: IP20 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami belső térben történő alkalmazásokra teszi alkalmassá. A konvencionális szabad levegőben mért hőáram (Ith) 10A az IEC 60947-5-1 szerint. Névleges szigetelési feszültsége 600V (3-as szennyezettségi fokozat), névleges lökőfeszültség-állósága pedig 6kV az IEC 60947-1 szerint. Különböző üzemi kategóriákban eltérő névleges üzemi áramok jellemzik: AC-15, A600 kategóriában 3A/240V, 6A/120V vagy 1,2A/600V; DC-13, Q600 kategóriában pedig 0,1A/600V, 0,27A/250V vagy 0,55A/125V. Működési útja precízen meghatározott: 2,6 mm az NO érintkező elektromos állapotváltozásához, teljes útja pedig 4,3 mm. A működtetéshez szükséges erő mindössze 2,3N. Rövidzárlat elleni védelemként 10A-es gG típusú olvadóbiztosíték használandó az IEC 60947-5-1 szerint.
Schneider Electric Harmony XB4 - ZBE1016 -érintkező blokk, 1NO, aranyozott alacsonyszintű érintkezők, csavaros csatlakozó műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4, Harmony XB5
Terméktípus: Kontaktusblokk
Rövid terméknév: ZBE
Védettségi szint: IP20 az IEC 60529 szerint
Kontaktus működés: Lassú megszakítás
Kontaktusblokk típusa: Egyes
Érintkezők alkalmazása: Alacsony teljesítményű kapcsolóérintkezők
Csatlakozások
Csatlakozók típusa: Csavaros csatlakozók, ≤ 2 x 1.5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros csatlakozók, ≥ 1 x 0.22 mm² kábelvég nélkül az IEC 60947-1 szerint
Kiegészítő információk
Érintkező típusa és összetétele: 1 NO
Pozitív nyitás: Nincs
Működési út: 2.6 mm (NO elektromos állapotváltozás)
4.3 mm (teljes út)
Működtető erő: 2.3 N NO elektromos állapotváltozás
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0.8...1.2 N.m az IEC 60947-1 szerint
Műszaki paraméterek
Csavarfej alakja: Keresztfejű, kompatibilis pozidriv No 1 csavarhúzóval
Hornyolt, kompatibilis Ø 4 mm lapos csavarhúzóval
Hornyolt, kompatibilis Ø 5.5 mm lapos csavarhúzóval
Érintkezők anyaga: Aranyozott (Ag/Ni/Au) érintkezők
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Konvencionális szabad levegőben mért hőáram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áramok
Névleges üzemi áram [Ie]:
3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0.1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0.27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0.55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1.2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos tartósság
1000000 ciklus, AC-15, 2 A 230 V-nál, működési sebesség <3600 cikl/h, terhelési tényező: 0.5 az IEC 60947-5-1 C függelék szerint
1000000 ciklus, AC-15, 3 A 120 V-nál, működési sebesség <3600 cikl/h, terhelési tényező: 0.5 az IEC 60947-5-1 C függelék szerint
1000000 ciklus, AC-15, 4 A 24 V-nál, működési sebesség <3600 cikl/h, terhelési tényező: 0.5 az IEC 60947-5-1 C függelék szerint
1000000 ciklus, DC-13, 0.2 A 110 V-nál, működési sebesség <3600 cikl/h, terhelési tényező: 0.5 az IEC 60947-5-1 C függelék szerint
1000000 ciklus, DC-13, 0.5 A 24 V-nál, működési sebesség <3600 cikl/h, terhelési tényező: 0.5 az IEC 60947-5-1 C függelék szerint
Környezeti feltételek
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláskor: -40...70 °C
Környezeti levegő hőmérséklete üzem közben: -40...70 °C
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: DNV, UL, CSA, LROS (Lloyds register of shipping), BV, GOST
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
