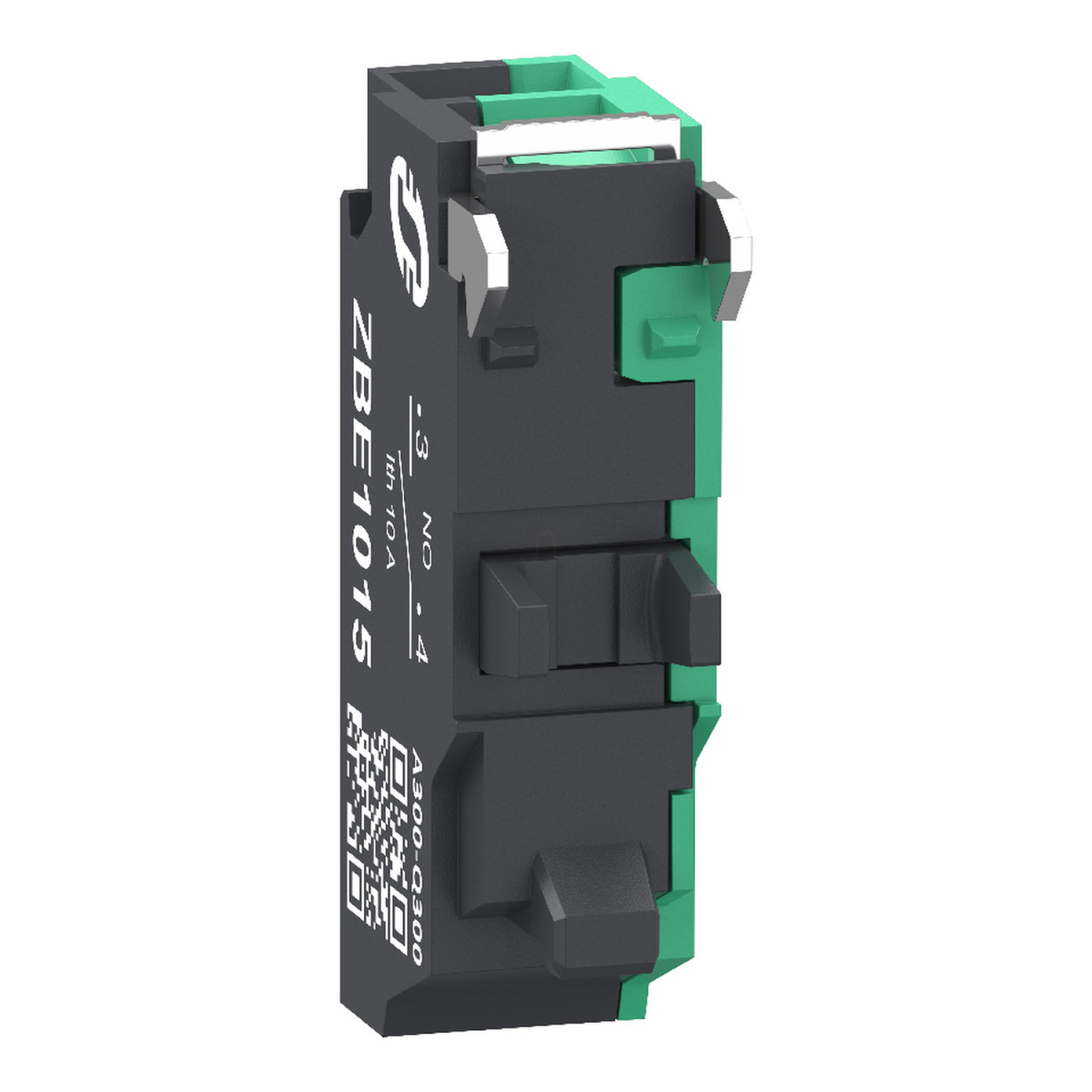

A Schneider Electric ZBE1015TQ termék a Harmony XB4 és Harmony XB5 sorozat kiváló minőségű érintkező blokkja, amely ipari vezérlőrendszerek nélkülözhetetlen komponense. Ez az egység 100 darabos kiszerelésben kapható, így ideális választás nagyobb projektekhez, ahol azonos alkatrészekből többre van szükség, vagy ahol fontos a készletek hosszú távú biztosítása.
A ZBE1015TQ érintkező blokk egy NO (alaphelyzetben nyitott) érintkezővel rendelkezik, amely ezüst ötvözetből (Ag/Ni) készült, biztosítva a kiváló vezetőképességet és a hosszú élettartamot. A termék az innovatív push-in típusú csatlakozókkal van ellátva, amely jelentősen meggyorsítja és egyszerűsíti a telepítési folyamatot. A csatlakozók maximum 2 x 1,5 mm² keresztmetszetű vezetékek fogadására alkalmasak érvéghüvellyel ellátva az IEC 60947-1 szabványnak megfelelően, illetve minimum 1 x 0,34 mm² keresztmetszetű vezeték csatlakoztatható érvéghüvely nélkül. A termék IP20-as védettségi besorolással rendelkezik, ami megfelelő védelmet nyújt az ujjak és kisebb tárgyak behatolása ellen, ugyanakkor a nedvesség elleni védelem korlátozott, így elsősorban beltéri alkalmazásokhoz ajánlott.
A ZBE1015TQ kontaktus blokk kimagasló villamos jellemzőkkel rendelkezik. A konvencionális, szabad levegőn mérhető hőáram értéke 10 A az IEC 60947-5-1 szabványnak megfelelően. A névleges üzemi áram AC-15 alkalmazási kategóriában 6 A 120 V mellett, illetve 3 A 240 V esetén, míg DC-13 kategóriában 0,55 A 125 V és 0,27 A 250 V mellett. A névleges szigetelési feszültség 300 V (3-as szennyezettségi fokozatnál), a lökőfeszültség-állóság pedig 4 kV az IEC 60947-1 szabvány szerint. Rövidzárlat elleni védelemként 10 A-es gG típusú olvadóbiztosíték használata javasolt. A mechanikai élettartam kiemelkedően magas, 10 millió kapcsolási ciklus, ami hosszú távú, megbízható működést biztosít még intenzív használat esetén is. A működési erő 2,45 N, amikor az NO érintkező állapotot vált, a teljes működési út pedig 4,3 mm, amelyből 2,05 mm szükséges az elektromos állapotváltozáshoz.
Schneider Electric Harmony XB4 - ZBE1015TQ -érintkező blokk, 1NO, rugós csatlakozó, MOQ: 100db műszaki adatok
Általános adatok
Terméktípus: Érintkező blokk
Termékcsalád: Harmony XB4, Harmony XB5
Eszköz rövid neve: ZBE
Értékesítési mennyiség: 100
IP védettségi fokozat: IP20 az IEC 60529 szerint
Műszaki paraméterek
Érintkező működés: Lassú-bontás
Érintkező blokk típus: Egyszeres
Érintkező használat: Standard érintkezők
Csatlakozások - terminálok: Push-in, <= 2 x 1.5 mm² érvéghüvellyel az IEC 60947-1 szerint
Push-in, >= 1 x 0.34 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Méretek és mechanikai jellemzők
CAD teljes szélesség: 34.3 mm
CAD teljes magasság: 14.8 mm
CAD teljes mélység: 9.8 mm
Érintkező típus és összetétel: 1 NO
Pozitív nyitás: Nélkül
Működési út: 2.05 mm (NO elektromos állapotváltozás)
4.3 mm (teljes út)
Működési erő: 2.45 N NO elektromos állapotváltozás
Mechanikai élettartam: 10000000 ciklus
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Villamos jellemzők
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Konvencionális szabad levegő hőáram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 300 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Névleges üzemi áram: 6 A 120 V-nál, AC-15, A300 az IEC 60947-5-1 szerint
3 A 240 V-nál, AC-15, A300 az IEC 60947-5-1 szerint
0.55 A 125 V-nál, DC-13, Q300 az IEC 60947-5-1 szerint
0.27 A 250 V-nál, DC-13, Q300 az IEC 60947-5-1 szerint
Szerelés
Blokk szerelése: Előlapi szerelés
Környezeti jellemzők
Védő kezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -40...70 °C
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, UL 60947-1, UL 60947-5-1, UL 60947-5-5, UL 1059, UL 486E, CSA C22.2 No 60947-1, CSA C22.2 No 60947-5-1, CSA C22.2 No 158, CSA C22.2 No 65, IACS E10
Termék tanúsítványok: EAC, IECEE CB Scheme, CCC, UL, CSA
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
25 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 25 gn (időtartam = 6 ms) tengelyenként 1000 ütésre az IEC 60068-2-27 szerint
30 gn (időtartam = 18 ms) fél szinuszos hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszos hullám gyorsulásra az IEC 60068-2-27 szerint
