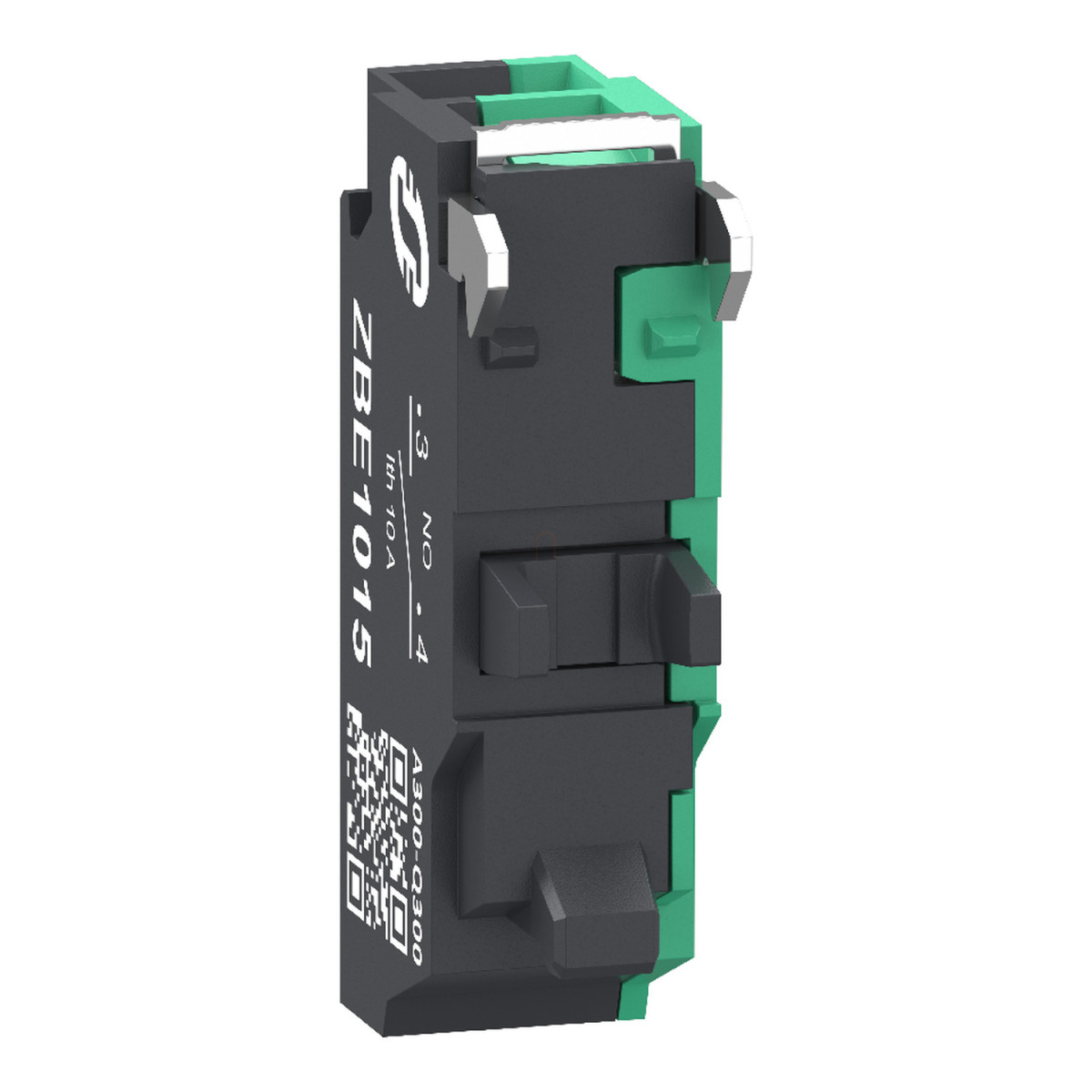

A Schneider Electric Harmony XB4 és XB5 sorozatú érintkező blokk, ZBE1015 cikkszámmal, egy kompakt kialakítású, egyérintkezős (1NO) ipari villamos kapcsolóelem, amely kiemelkedő teljesítményt és megbízhatóságot kínál az ipari automatizálási alkalmazásokban. Ez az érintkező blokk ideális választás nyomógombok, kapcsolók és egyéb kezelőelemek elektromos áramköreinek kialakításához, ahol kulcsfontosságú a hosszú élettartam és a megbízható működés.
A ZBE1015 érintkező blokk különleges kialakítása lehetővé teszi a gyors és egyszerű telepítést a push-in csatlakozóknak köszönhetően. A csatlakozók képesek befogadni legfeljebb 2 x 1,5 mm² keresztmetszetű vezetékeket érvéghüvellyel, vagy legalább 1 x 0,34 mm² keresztmetszetű vezetékeket érvéghüvely nélkül, az IEC 60947-1 szabvány előírásainak megfelelően. Ez a rugalmas csatlakoztatási lehetőség jelentősen leegyszerűsíti a telepítési folyamatot és csökkenti a bekötési időt, ami különösen hasznos komplex vezérlőpanelek kialakításakor.
A Schneider Electric Harmony ZBE1015 érintkező blokk kiemelkedő műszaki paraméterekkel rendelkezik. A készülék slow-break működési elvű, ezüst-nikkel ötvözetű (Ag/Ni) érintkezőkkel van felszerelve, amelyek hosszú élettartamot és kiváló elektromos vezetőképességet biztosítanak. Az IEC 60947-5-1 szabvány szerint a termék 10A-es konvencionális szabad levegőn mért hőáram értékkel rendelkezik, valamint kiemelkedő üzemi áramértékekkel büszkélkedhet: 6A 120V AC-15 kategóriában, 3A 240V AC-15 kategóriában, valamint 0,55A 125V DC-13 és 0,27A 250V DC-13 kategóriákban. A készülék IP20-as védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami megfelelő védelmet biztosít az ipari környezetben történő alkalmazásokhoz. A ZBE1015 névleges szigetelési feszültsége 300V (3-as szennyezettségi fokra), míg névleges impulzus-állósági feszültsége 4kV az IEC 60947-1 szabvány szerint, ami kiváló elektromos védelmet nyújt.
A ZBE1015 érintkező blokk kiemelkedő mechanikai teljesítményt kínál, amit 10 millió kapcsolási ciklus élettartama is bizonyít. Az érintkező működéséhez 2,45N erő szükséges, míg a teljes működési út 4,3 mm, amelyből 2,05 mm megtétele után következik be az elektromos állapotváltozás. A termék robusztus kialakítása és kiváló rezgésállósága (5 gn 10-500 Hz frekvenciatartományban) biztosítja a megbízható működést még a legigényesebb ipari környezetben is. A készülék széles hőmérséklet-tartományban (-40°C és +70°C között) üzemeltethető és tárolható, ami tovább növeli alkalmazási területeit. A ZBE1015 érintkező blokk kompatibilis a ZB5AZ009 és ZB4BZ009 rögzítő gallérral, így könnyen illeszthető a Harmony sorozat nyomógombjaihoz és kapcsolóihoz. A termék előlapra szerelhető kivitelben készül, és alapvető elemként szolgál a komplex vezérlési rendszerekben.
Schneider Electric Harmony XB4 - ZBE1015 -érintkező blokk, 1NO, rugós csatlakozó műszaki adatok
Általános információk
Termékcsalád: Harmony XB5, Harmony XB4
Terméktípus: Érintkező blokk
Rövid terméknév: ZBE
IP védettség: IP20 (IEC 60529 szabvány szerint)
Érintkező működése: Slow-break (lassú nyitás)
Érintkező blokk típusa: Single (egyetlen blokk)
Érintkező használat: Standard érintkezők
Villamos paraméterek
Érintkező típusa és összetétele: 1NO (egy záró érintkező)
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Pozitív nyitás: Nincs
Rövidzárlat elleni védelem: 10A gG típusú olvadóbiztosító (IEC 60947-5-1)
Konvencionális szabad levegőn mért hőáram: 10A (IEC 60947-5-1)
Névleges szigetelési feszültség: 300V (3-as szennyezettségi fok) (IEC 60947-1)
Névleges impulzus állósági feszültség: 4kV (IEC 60947-1)
Névleges üzemi áram: 6A 120V AC-15, A300 (IEC 60947-5-1)
3A 240V AC-15, A300 (IEC 60947-5-1)
0.55A 125V DC-13, Q300 (IEC 60947-5-1)
0.27A 250V DC-13, Q300 (IEC 60947-5-1)
Mechanikai jellemzők
Működési út: 2.05 mm (NO állapotváltás)
4.3 mm (teljes út)
Működtetési erő: 2.45N NO állapotváltáshoz
Mechanikai élettartam: 10 000 000 ciklus
Blokk felszerelése: Előlapi szerelés
Eszköz megjelenése: Alap elem
Csatlakozások
Csatlakozástípus: Push-in, ≤ 2 x 1.5 mm² érvéghüvellyel (IEC 60947-1)
Push-in, ≥ 1 x 0.34 mm² érvéghüvely nélkül (IEC 60947-1)
Méretek
Teljes szélesség: 34.3 mm
Teljes magasság: 14.8 mm
Teljes mélység: 9.8 mm
Környezeti feltételek
Védő kezelés: TH
Környezeti hőmérséklet tároláskor: -40...70°C
Környezeti hőmérséklet működés közben: -40...70°C
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 10...500 Hz) (IEC 60068-2-6)
25 mm peak to peak (f= 2...10 Hz) (IEC 60068-2-6)
Ütésállóság: 25 gn (időtartam = 6 ms) 1000 ütés minden tengely mentén (IEC 60068-2-27)
30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás (IEC 60068-2-27)
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás (IEC 60068-2-27)
Szabványok és tanúsítványok
Szabványmegfelelőség: IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, UL 60947-1, UL 60947-5-1, UL 60947-5-5, UL 1059, UL 486E, CSA C22.2 No 60947-1, CSA C22.2 No 60947-5-1, CSA C22.2 No 158, CSA C22.2 No 65, IACS E10
Terméktanúsítványok: EAC, IECEE CB Scheme, CCC, UL, CSA
