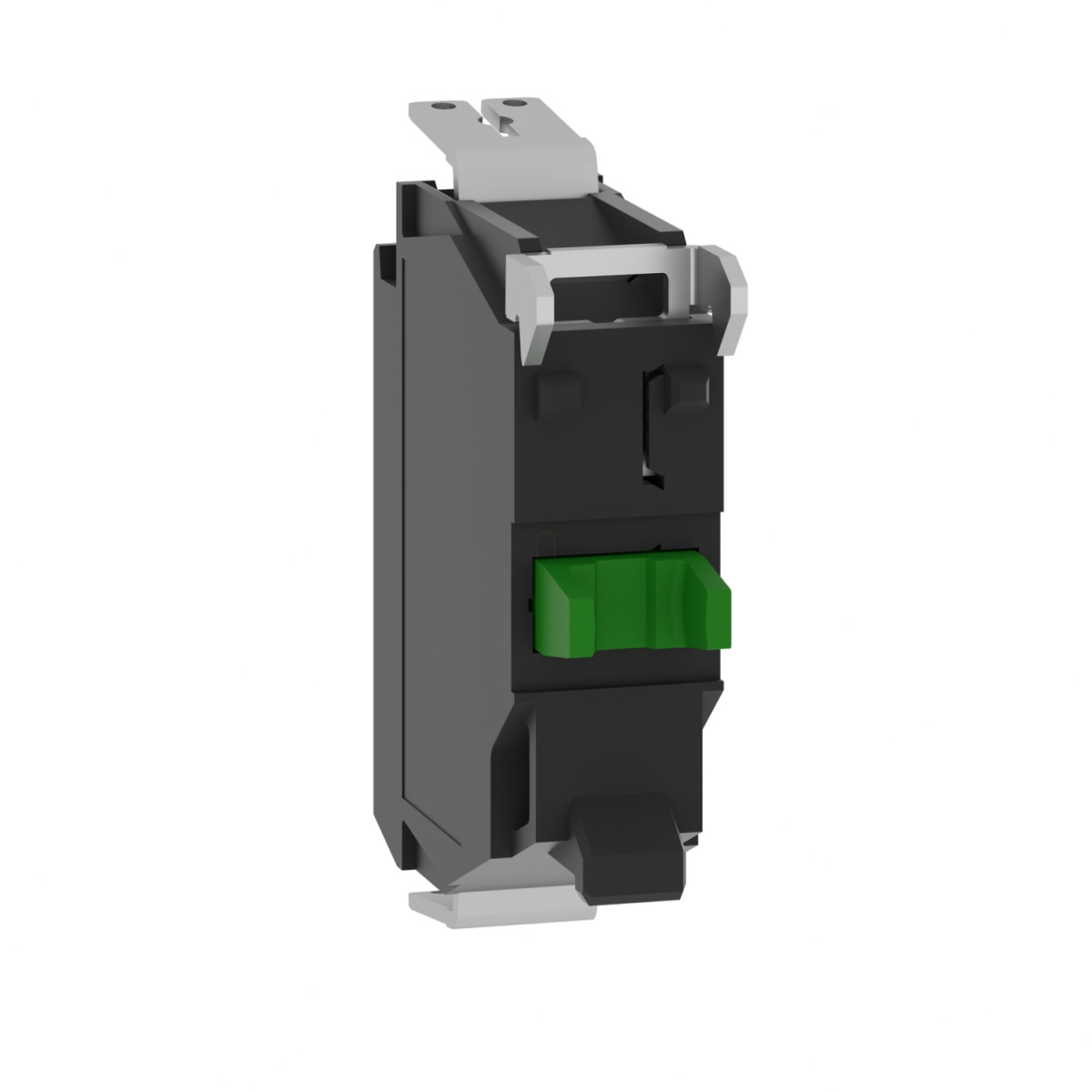

A Schneider Electric Harmony XB4 - ZBE1013 egy kiváló minőségű, egyetlen érintkező blokkból álló termék, amely ipari vezérlőrendszerek elengedhetetlen komponense. A ZBE1013 típusszámú egység a Harmony XB4 és XB5 termékcsaládhoz tartozik, és elsősorban kapcsolóelemek bővítésére, funkciók kiegészítésére szolgál.
Ez az egység egy normál nyitott (NO - Normally Open) érintkezővel rendelkezik, amely ezüst ötvözetből (Ag/Ni) készült a hosszú élettartam és megbízható működés érdekében. A termék kialakítása lehetővé teszi a front oldali szerelést, ami megkönnyíti a telepítést és karbantartást. A ZBE1013 érintkező blokk lassú bontású működési elvet követ, ami biztosítja a stabil kapcsolási folyamatot. Az elektromos csatlakoztatás Faston csatlakozókkal történik, amelyek mérete 1 x 6,35 mm és 2 x 2,8 mm, így kompatibilis a legtöbb szabványos ipari alkalmazással.
A termék kiemelkedő műszaki paraméterekkel büszkélkedhet: 250 V névleges szigetelési feszültséggel rendelkezik (Ui) a IEC 60947-1 szabvány szerinti 3-as szennyezettségi fokozat mellett. Működési szempontból figyelemre méltó a 2,6 mm-es működési út (az NO érintkezőnél az elektromos állapot változásakor), valamint a teljes 4,3 mm-es elmozdulási tartomány. A működtetéshez szükséges erő 2,3 N az elektromos állapot változásánál. Mechanikai tartóssága kiemelkedő, akár 10 millió kapcsolási ciklust is kibír, ami hosszú távú, problémamentes üzemeltetést garantál ipari környezetben is. A ZBE1013 IP20-as védettséggel rendelkezik az IEC 60529 szabvány szerint, ami megfelelő védelmet biztosít a szilárd tárgyak behatolása ellen.
A Schneider Electric Harmony XB4 - ZBE1013 érintkező blokk széles működési hőmérséklet-tartománnyal rendelkezik (-40...70 °C), így extrém körülmények között is megbízhatóan működik. A termék megfelel számos nemzetközi szabványnak, többek között IEC 60947-5-4, JIS C8201-5-1, UL 508, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-1 és JIS C8201-1 előírásainak. A ZBE1013 rendelkezik BV, UL, CSA, DNV és LROS (Lloyds register of shipping) tanúsítványokkal, ami igazolja a termék kiváló minőségét és megbízhatóságát. Ellenáll az 5 gn rezgésnek (f= 2...500 Hz) az IEC 60068-2-6 szerint, valamint a 30 gn (18 ms) és 50 gn (11 ms) félszinuszos gyorsulás miatti ütéseknek az IEC 60068-2-27 szerint. Mindezek a tulajdonságok teszik a Schneider Electric ZBE1013 érintkező blokkot ideális választássá ipari automatizálási és vezérlési alkalmazásokhoz.
Schneider Electric Harmony XB4 - ZBE1013 -érintkező blokk, 1NO, Faston csatlakozó műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5, Harmony XB4
Terméktípus: Érintkezőblokk
Eszköz rövid neve: ZBE
Értékesítés oszthatatlan mennyiségenként: 5
IP védettségi fokozat: IP20 az IEC 60529 szerint
Érintkezők működése: Lassú bontású
Érintkezőblokk típusa: Egyes
Érintkezők használata: Standard érintkezők
Csatlakozások - terminálok: Faston csatlakozó, csatlakozási méret: 1 x 6,35 mm
Faston csatlakozó, csatlakozási méret: 2 x 2,8 mm
Kiegészítő adatok
Érintkezők típusa és összetétele: 1 NO
Pozitív nyitás: Nélkül
Működési út: 2,6 mm (NO elektromos állapotváltozás)
4,3 mm (teljes elmozdulás)
Működtetési erő: 2,3 N NO elektromos állapotváltozásnál
Mechanikai élettartam: 10000000 ciklus
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
[Ui] névleges szigetelési feszültség: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Blokk szerelése: Front oldali szerelés
Környezeti feltételek
Védő kezelés: TH
Környezeti levegő hőmérséklet tároláskor: -40…70 °C
Környezeti levegő hőmérséklet üzemelés közben: -40…70 °C
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, JIS C8201-5-1, UL 508, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
