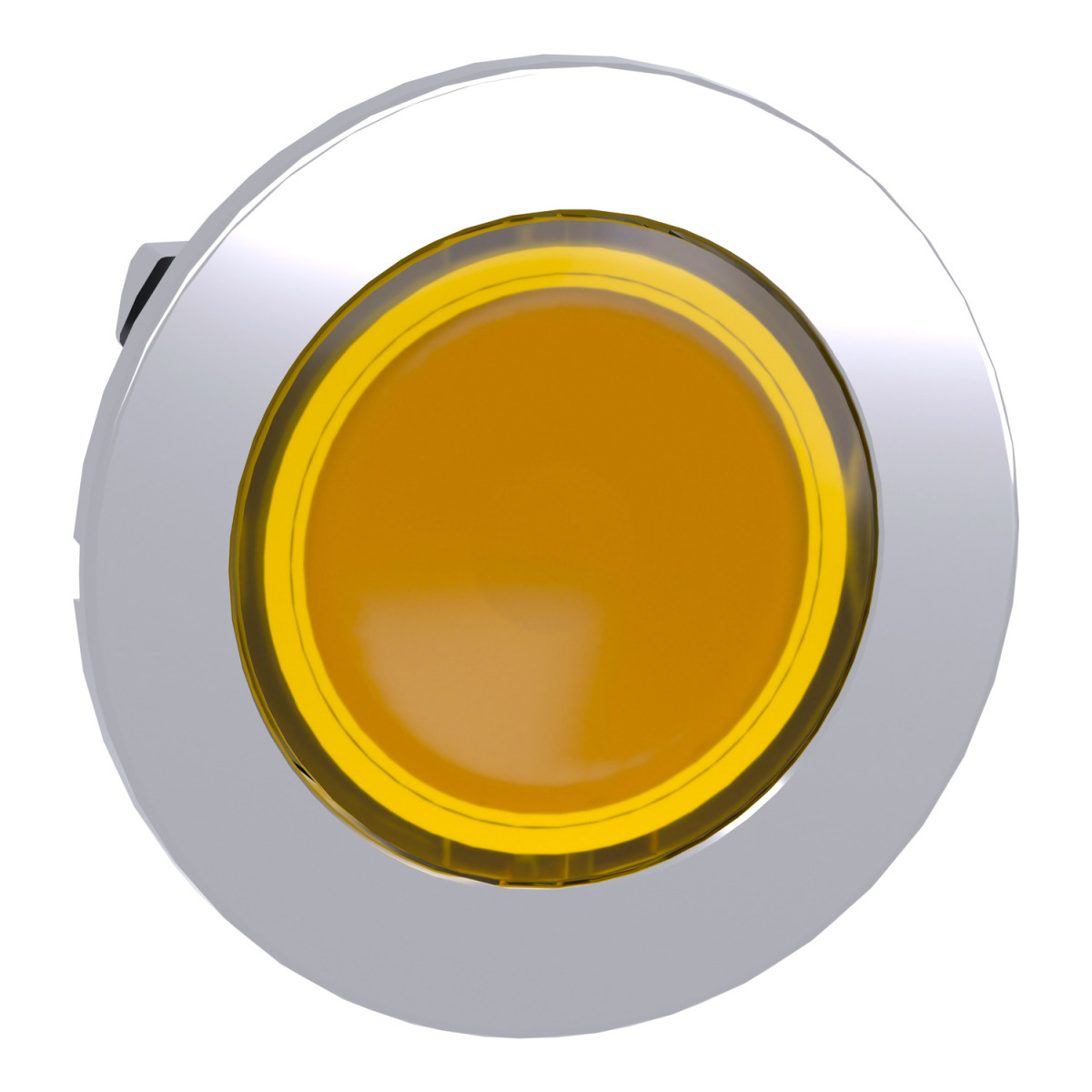

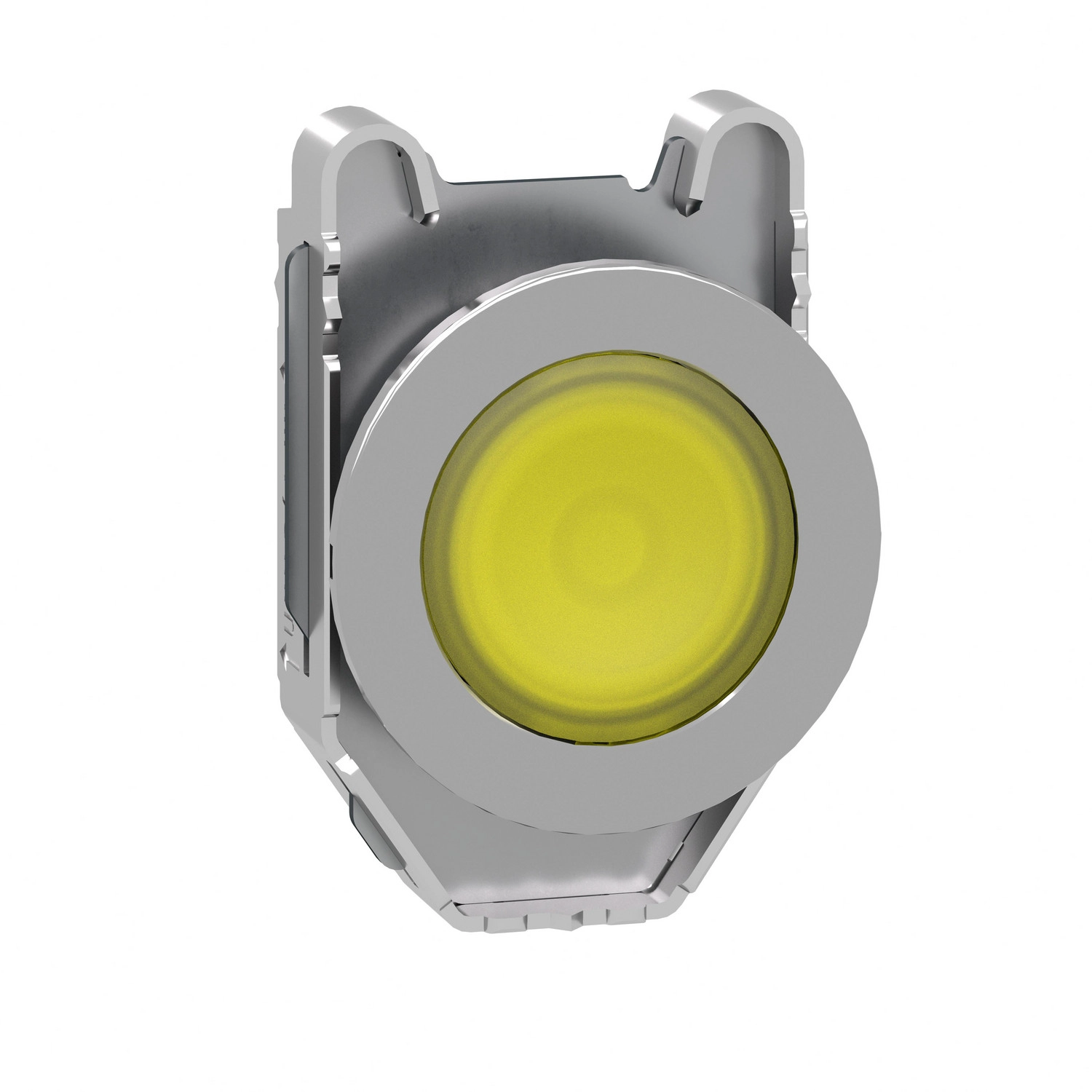

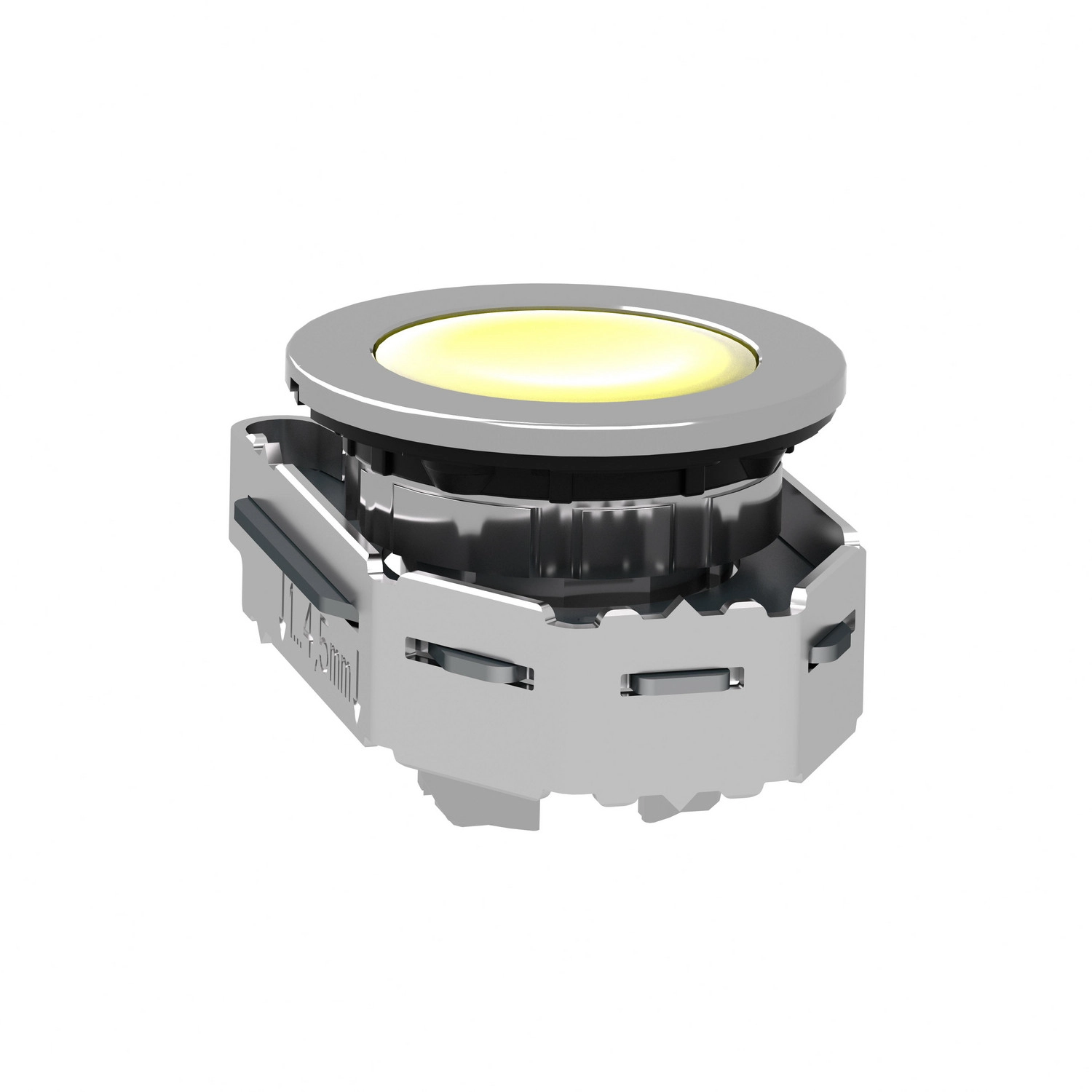

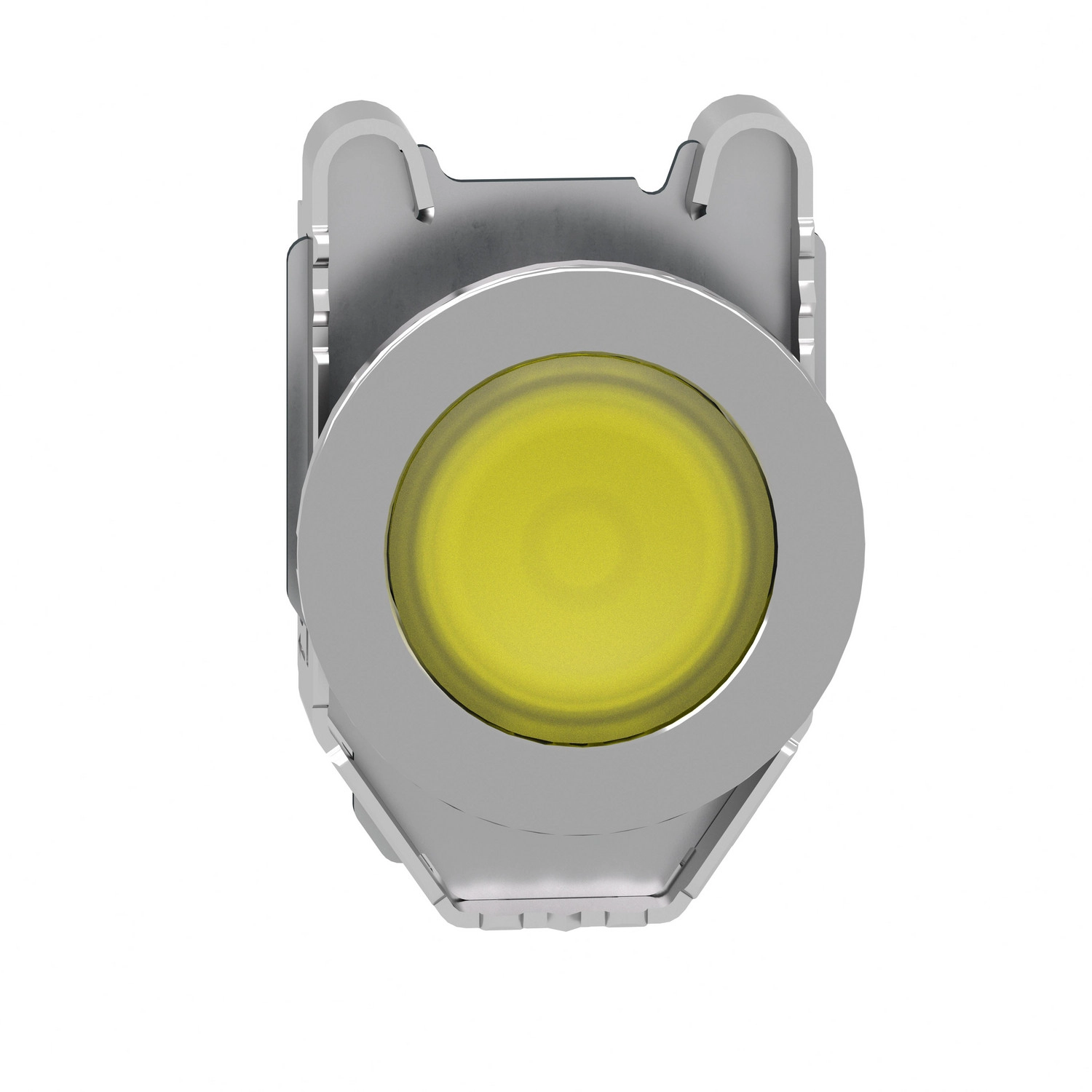

A Schneider Electric Harmony XB4 sorozatú ZB4FW383 világító nyomógomb fej egy kiváló minőségű, ipari alkalmazásra tervezett termék, amely tökéletes választás vezérlőpanelekbe és kezelőfelületekbe történő beépítéshez. Ez a sárga színű, visszatérő működésű nyomógomb fej 30 mm-es átmérőjével a standard méretű kivágásokba illeszkedik, így könnyen integrálható a meglévő rendszerekbe is.
A ZB4FW383 jelű komponens a Schneider Electric Harmony XB4 termékcsalád részeként kompatibilis a gyártó Universal LED-es egységeivel, ami rendkívüli rugalmasságot biztosít a felhasználás során. A nyomógomb kialakítása panelbe süllyesztett (built-in-flush), sárga színű síkfelülettel és jelöletlen, sima lencsével rendelkezik. A termék kiváló minőségű, krómozott fém kerettel készül, ami nem csak esztétikus megjelenést kölcsönöz, hanem hosszú élettartamot és megbízható működést is garantál a legigényesebb ipari környezetben is.
A ZB4FW383 nyomógomb fej műszaki paraméterei lenyűgözőek. A termék 10 millió kapcsolási ciklust képes teljesíteni, ami kimagasló mechanikai tartósságot jelent. A nyomógomb ellenáll a magas nyomású mosásnak is, akár 7000000 Pa nyomásig 55 °C-os hőmérsékleten, 0,1 m távolságból. Az üzemi hőmérséklet-tartománya rendkívül széles, -40°C és 70°C között használható, így szélsőséges környezeti feltételek mellett is megbízhatóan működik. A védettség tekintetében is kiemelkedő, hiszen IP66, IP67, IP69 és IP69K védettségi szinttel rendelkezik az IEC és ISO szabványok szerint, valamint Type 4, 4X, 12, és 13 besorolással az UL szabványok szerint. Az ütésállóság szempontjából IK06 fokozatú az IEC 62262 szerint. A termék számos szabványnak megfelel, többek között: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1. Rendelkezik UL, CSA, CCC és EAC tanúsítványokkal is.
A ZB4FW383 nyomógomb fej különböző elektromos konfigurációkkal használható, melyek a következő kódokkal vannak jelölve: M1, M2, M6, M10. Ezek különböző kapcsolási lehetőségeket tesznek lehetővé, beleértve az integrált LED-es megoldásokat is. A termék szerelése egyszerű, a rögzítés 30,5 mm átmérőjű furatot igényel, és 1-6 mm vastagságú panelre szerelhető. A dokumentációban részletes méretrajzok és szerelési utasítások találhatók a pontos kivitelezéshez. A termék vibrációálló, különböző frekvenciákon tesztelve: 5 gn (f= 10...500 Hz) és 2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint. Ütésállósága is kiemelkedő: 30 gn (időtartam = 18 ms), 50 gn (időtartam = 11 ms) és 25 gn (időtartam = 6 ms, 1000 ütés tengelyenként) az IEC 60068-2-27 szabvány szerint. Az előlapi jellemzői közül kiemelendő a sárga színű, sima lencse és a síkba süllyesztett kialakítás, amely nem csak funkcionális, de esztétikus megjelenést is biztosít minden alkalmazásban.
Schneider Electric Harmony XB4 - ZB4FW383 -panelbe süllyesztett fém világító nyomógomb fej, Ø30, visszatérő, sárga műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Világító nyomógomb fej
Eszköz rövid neve: ZB4F
Kompatibilitás: Universal LED
Keret anyaga: Krómozott fém
Fej típusa: Panelbe süllyesztett
Szerelési átmérő: 30,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Sárga síkba süllyesztett, jelöletlen
Működtető kiegészítő információ: Sima lencsével
Működtető vagy lencse színe: Sárga
Kiegészítő jellemzők
CAD szélesség: 36,6 mm
CAD magasság: 36,6 mm
CAD mélység: 31 mm
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 kapcsolási ciklus
Elektromos összeállítási kód: M1, M2, M6, M10 (részletek a műszaki leírásban)
Eszköz megjelenése: Alapelem
Környezeti jellemzők
Védelem: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66, IP67, IP69, IP69K (IEC/ISO szabványok szerint)
UL védettség: Type 4, 4X, 12, 13
IK ütésállóság: IK06 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Terméktanúsítványok: UL listed, CSA, CCC, EAC
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 10…500 Hz), 2 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms), 50 gn (időtartam = 11 ms), 25 gn (időtartam = 6 ms, 1000 ütés tengelyenként) az IEC 60068-2-27 szerint
Szerelési információk

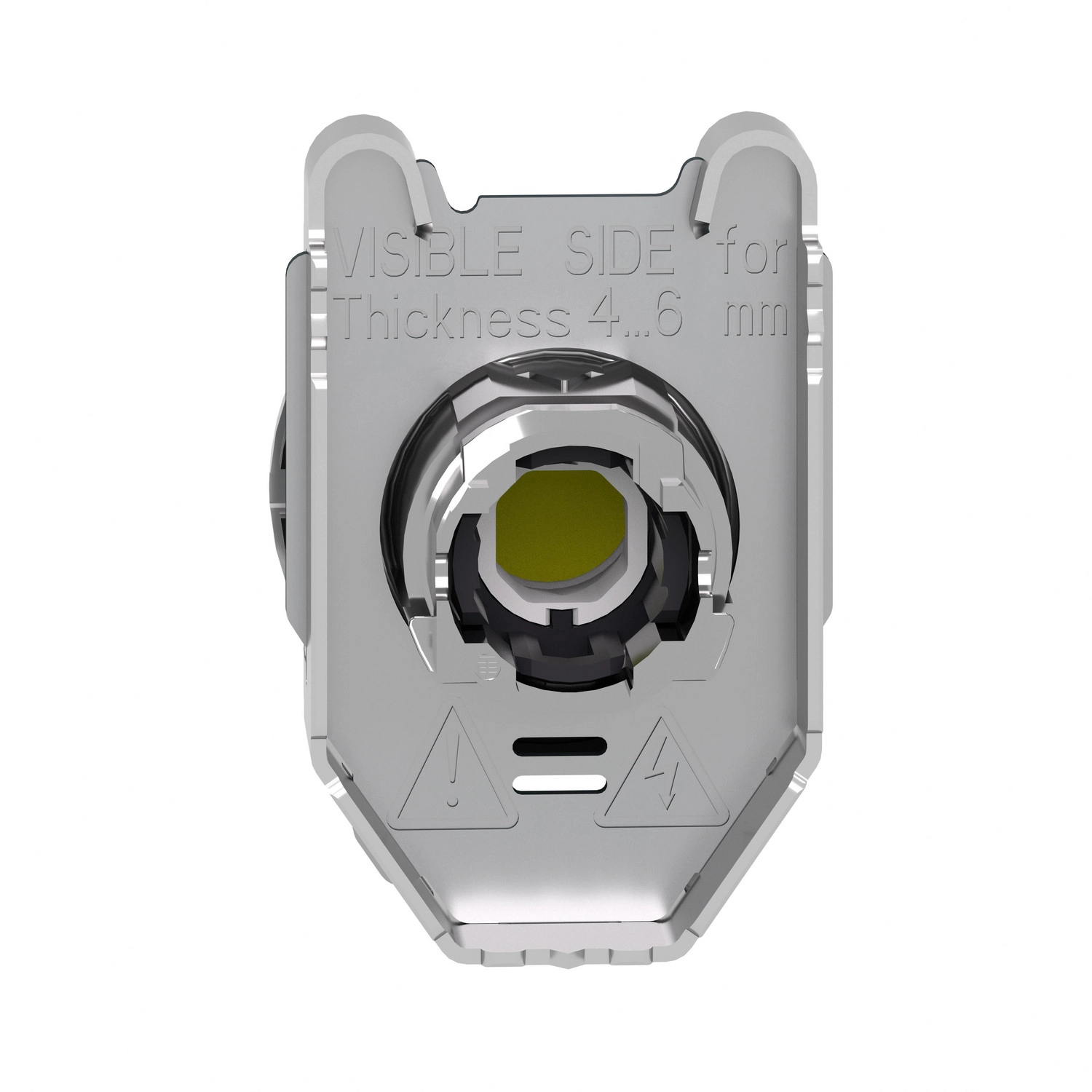

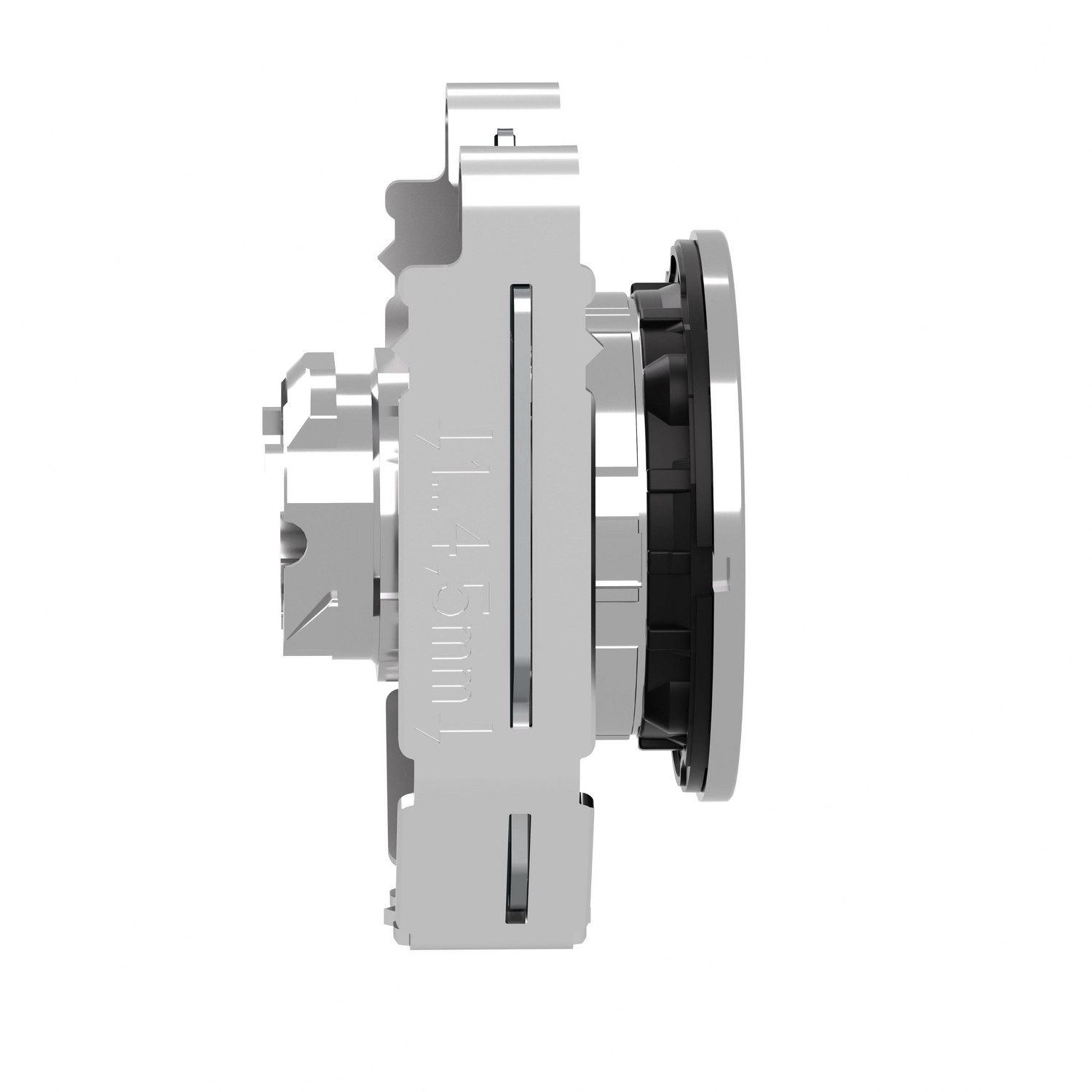

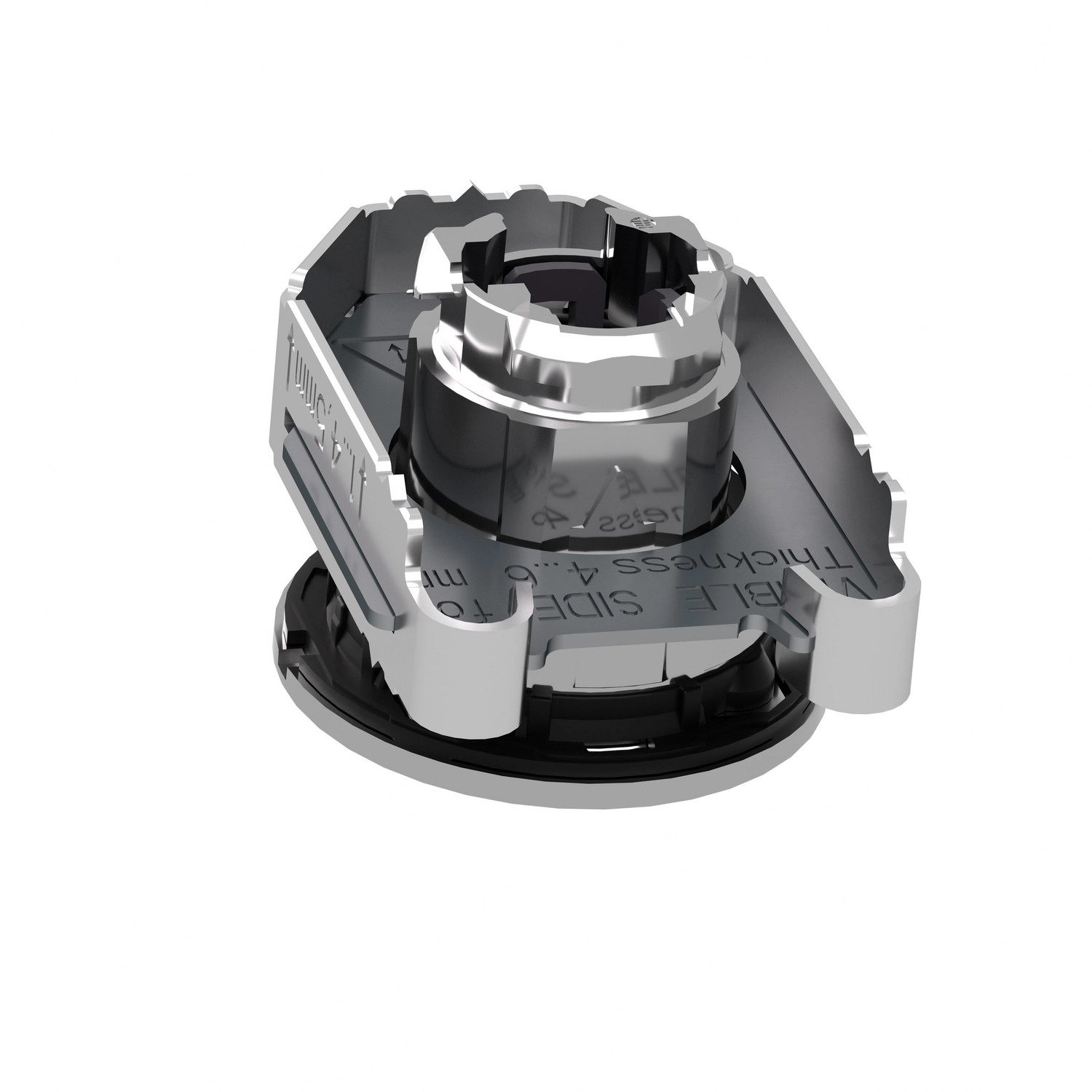

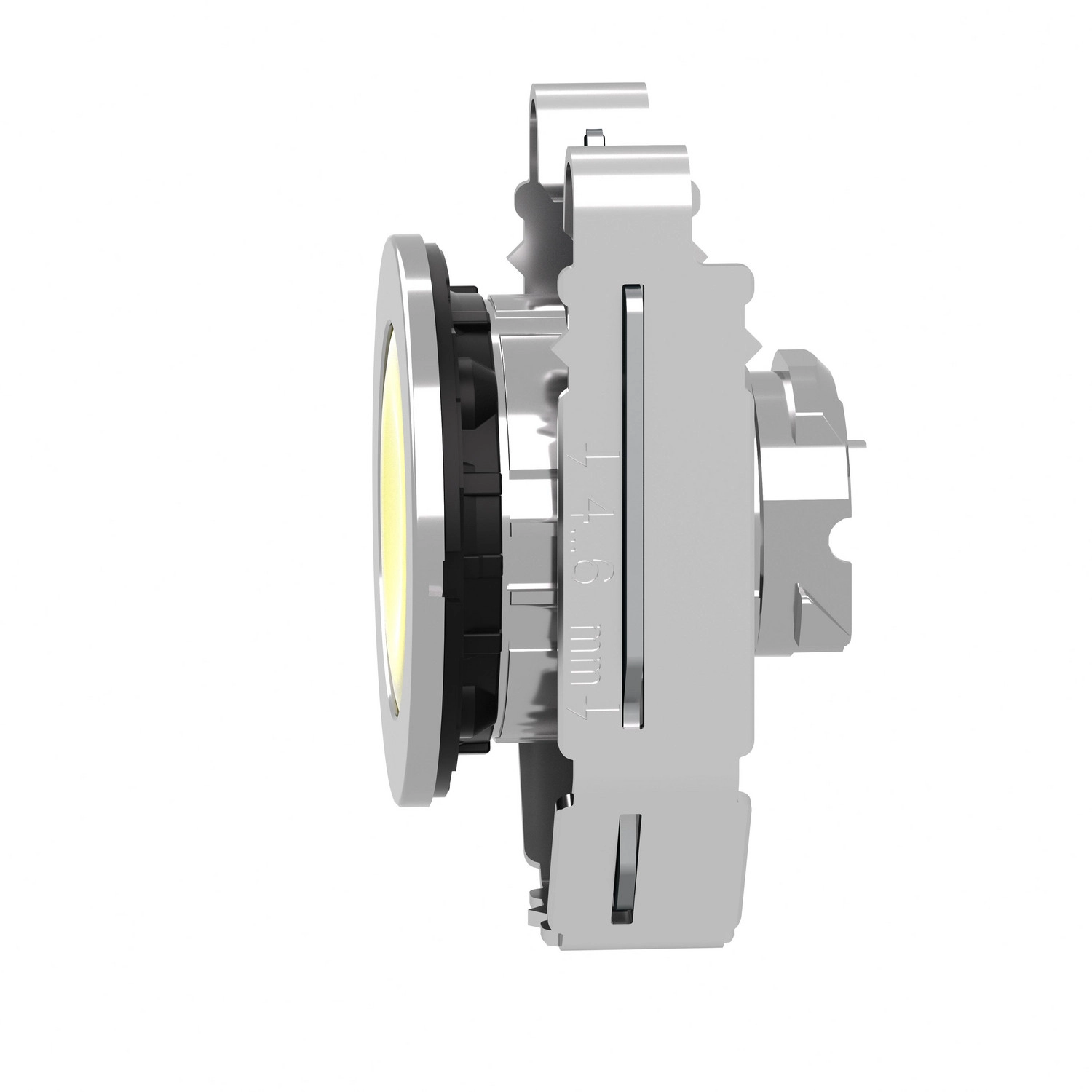

Beépítési vastagság: 1-6 mm
Javasolt kivágási átmérő: Ø30,75 mm
