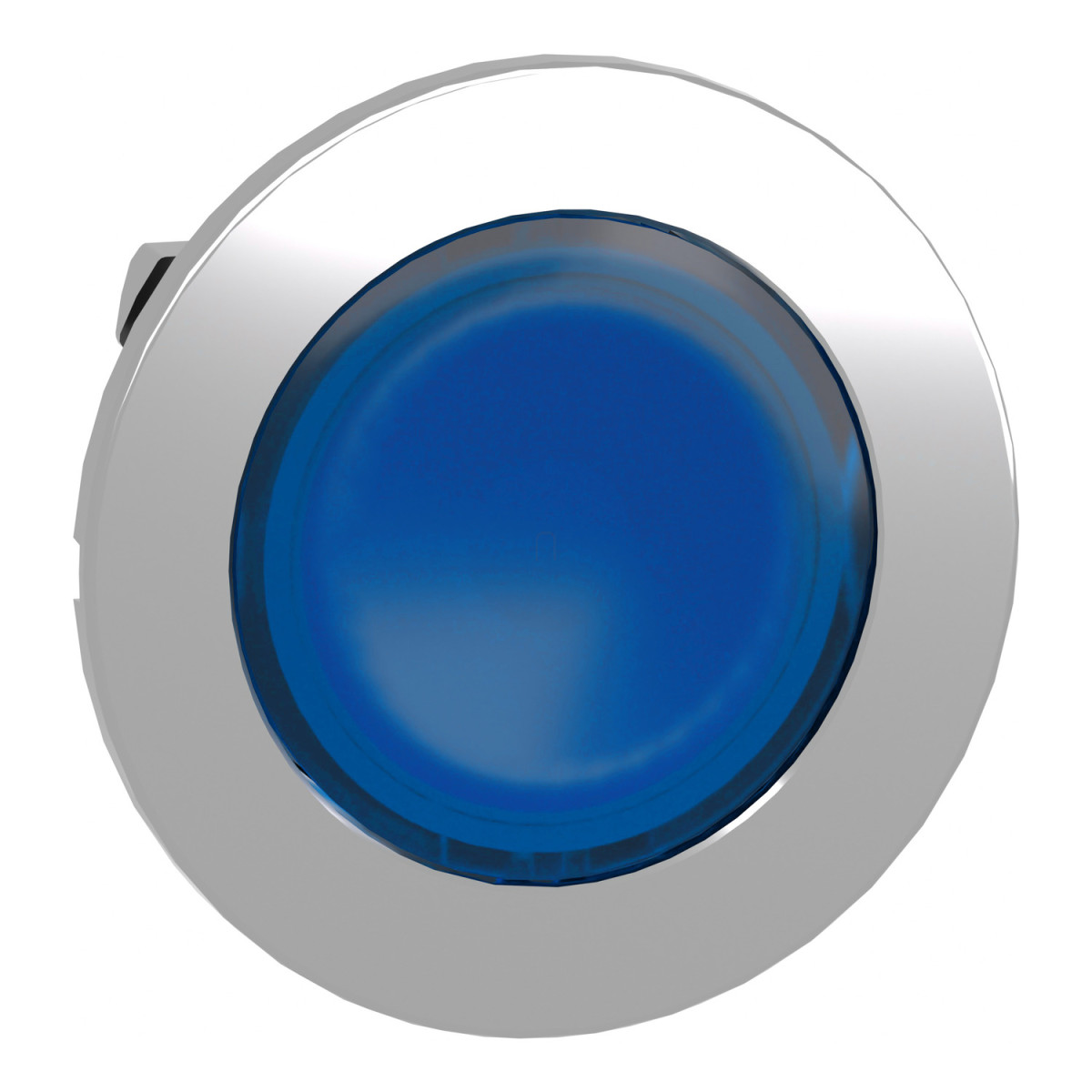

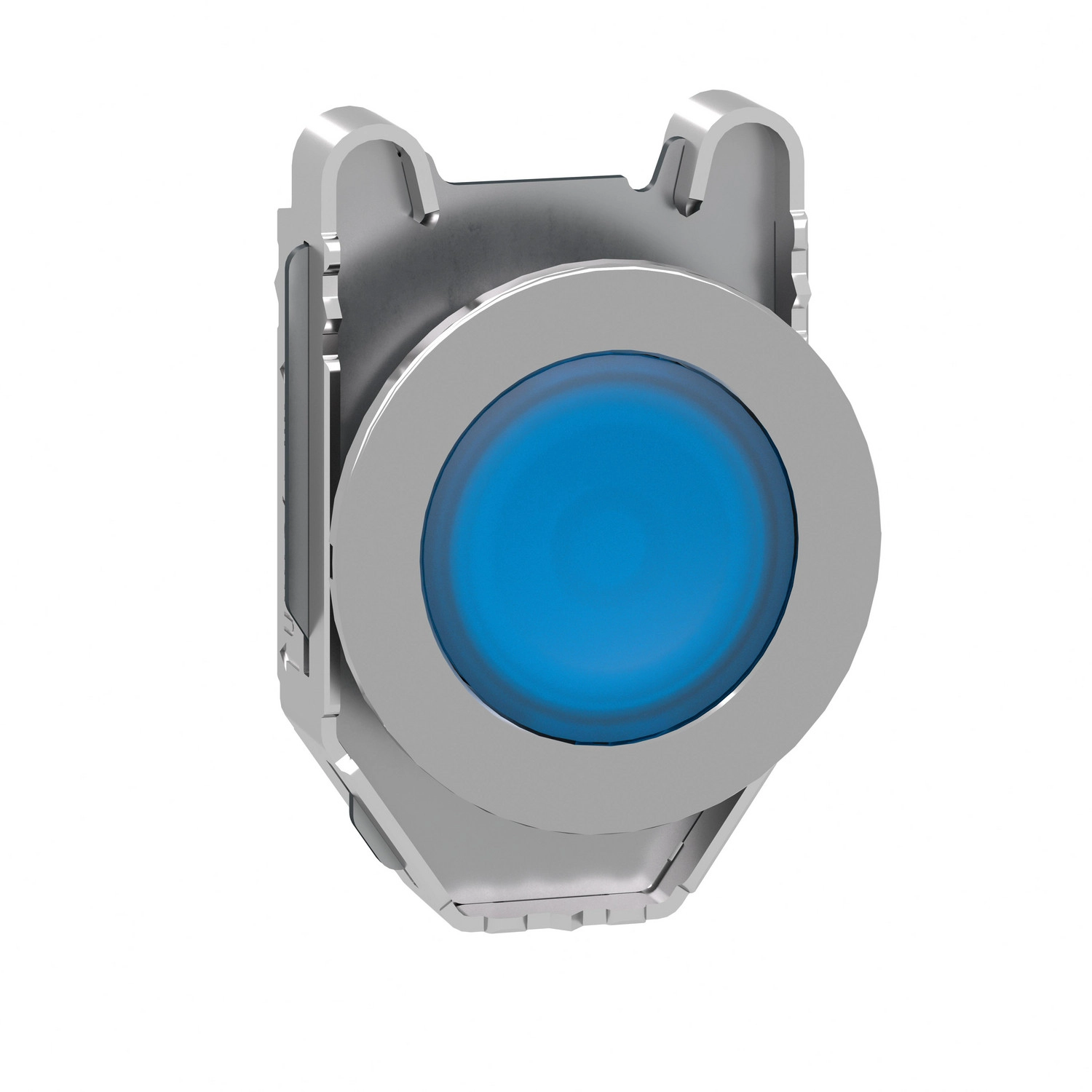

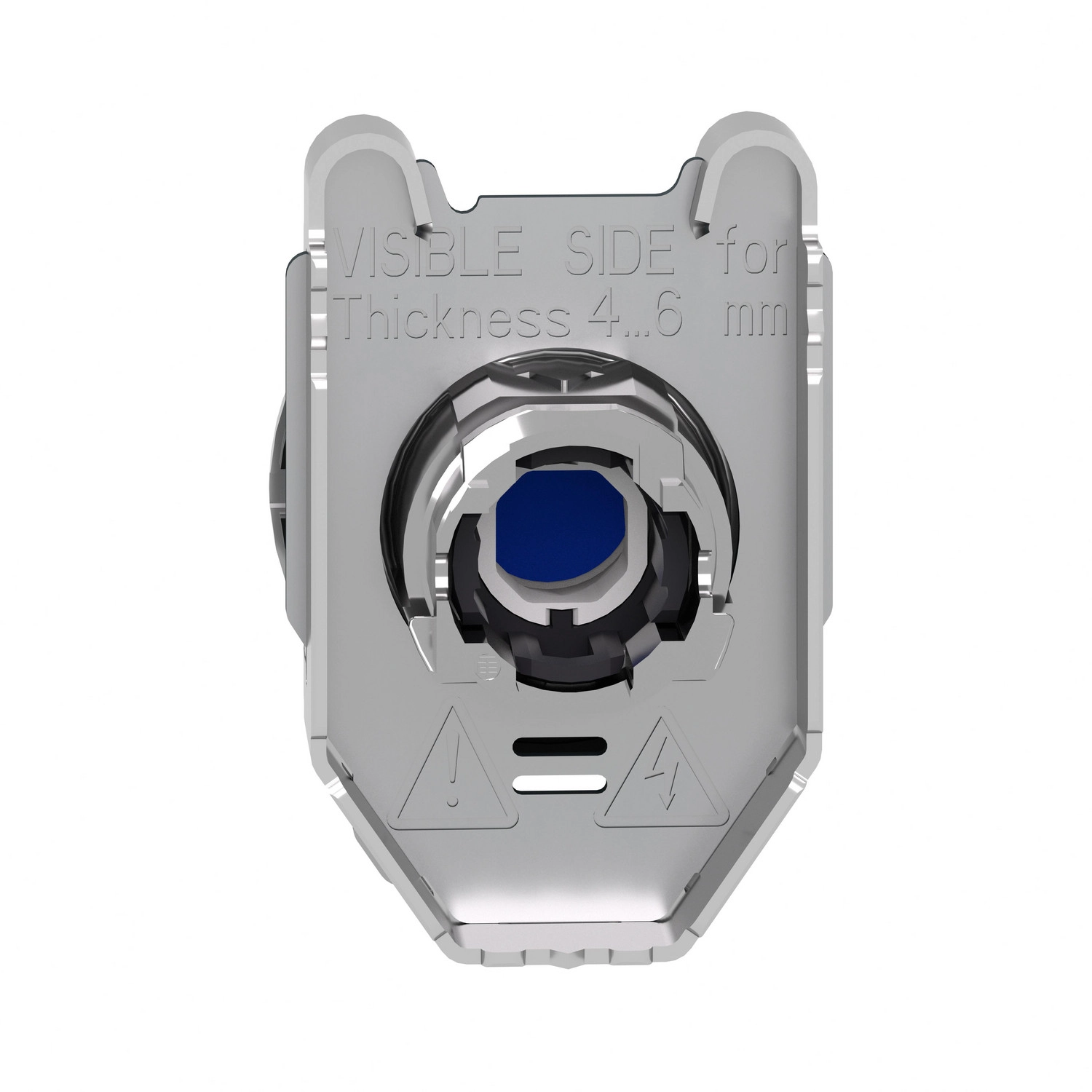

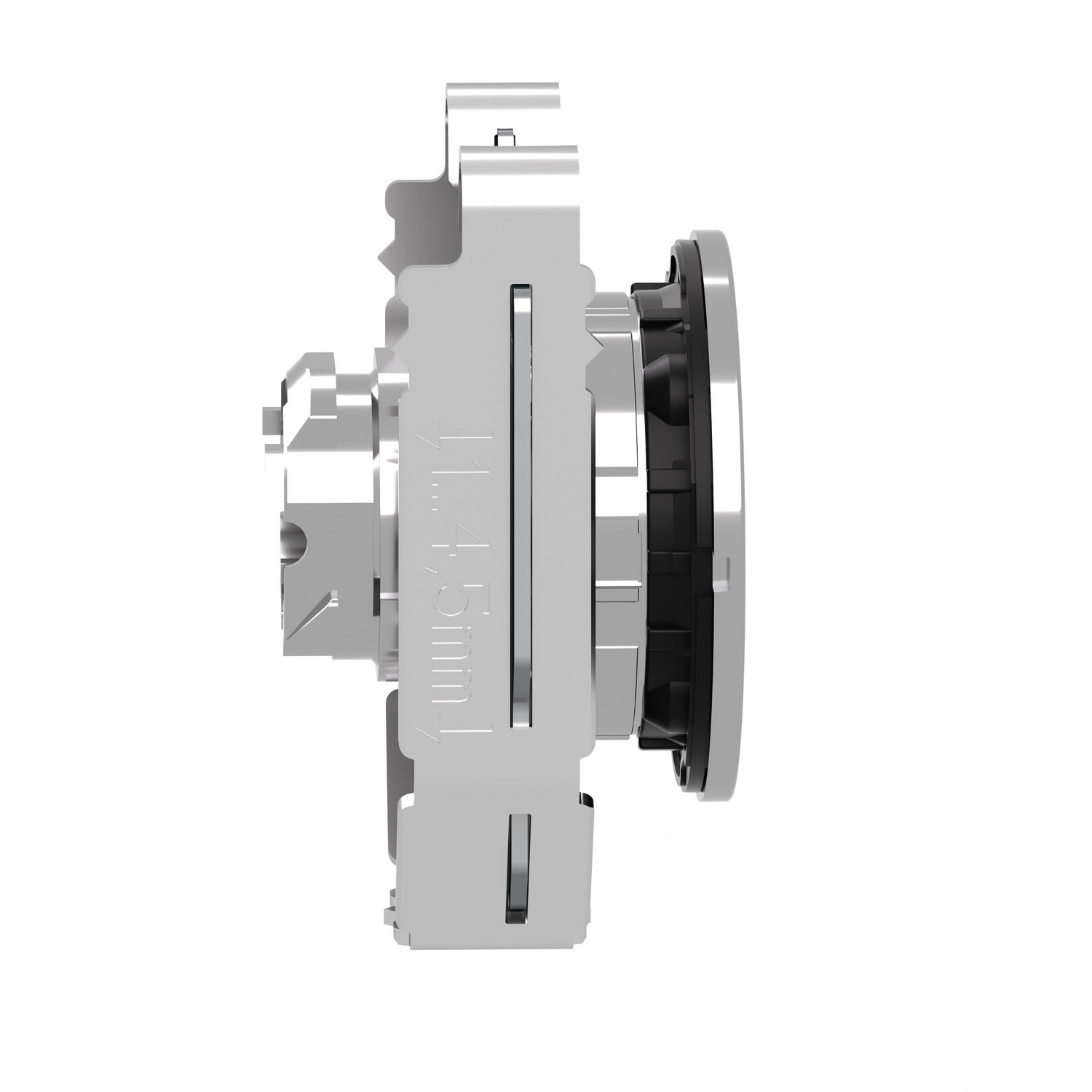

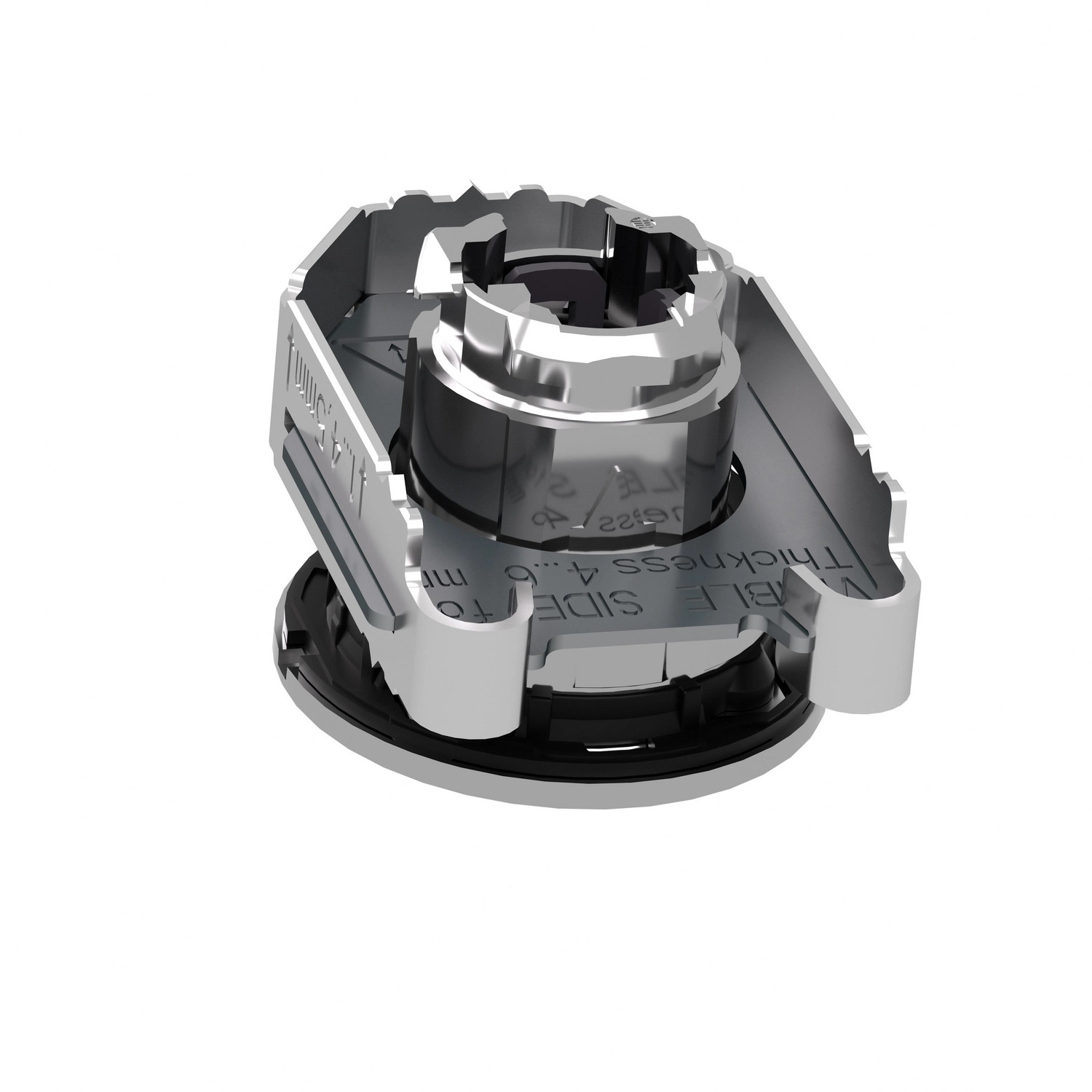

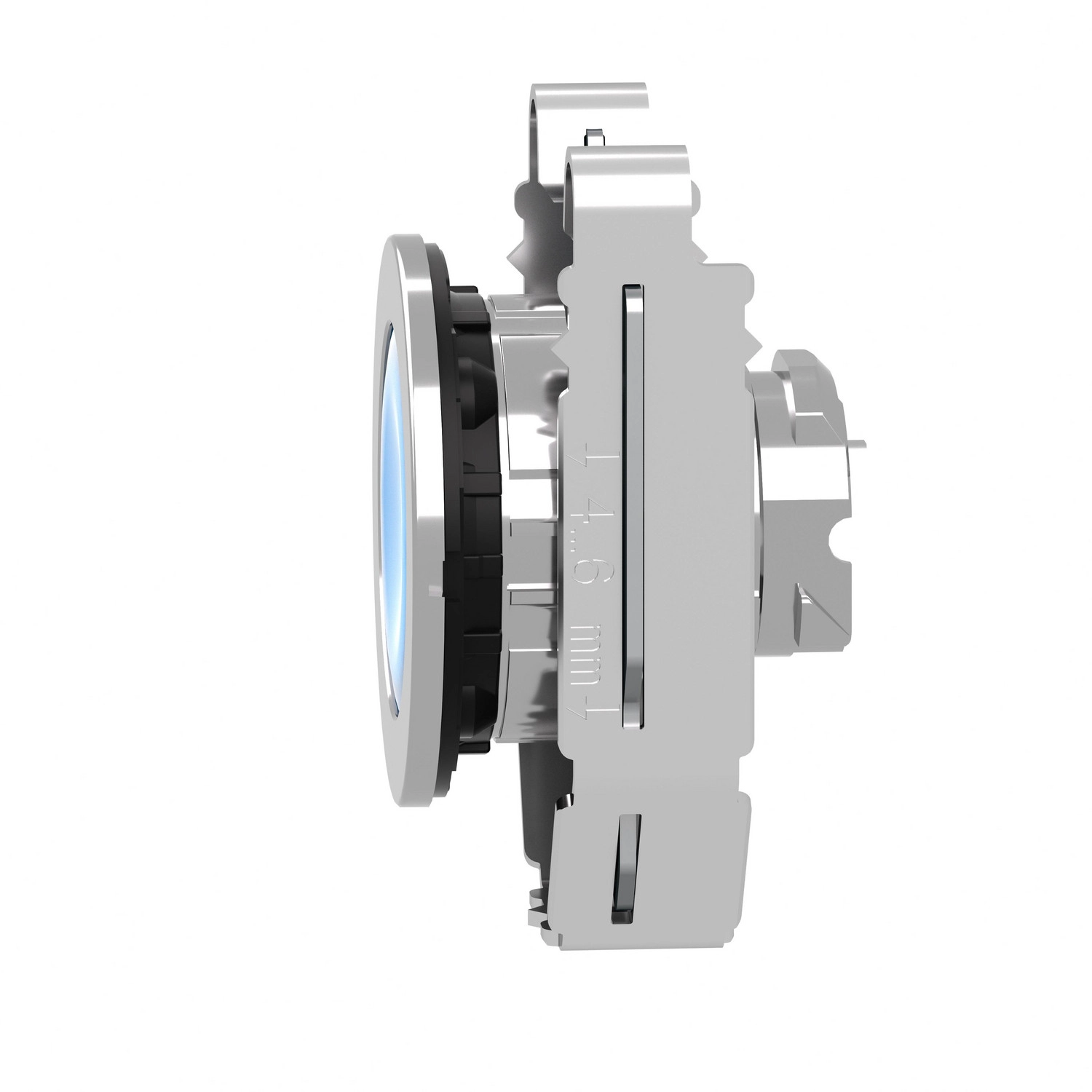

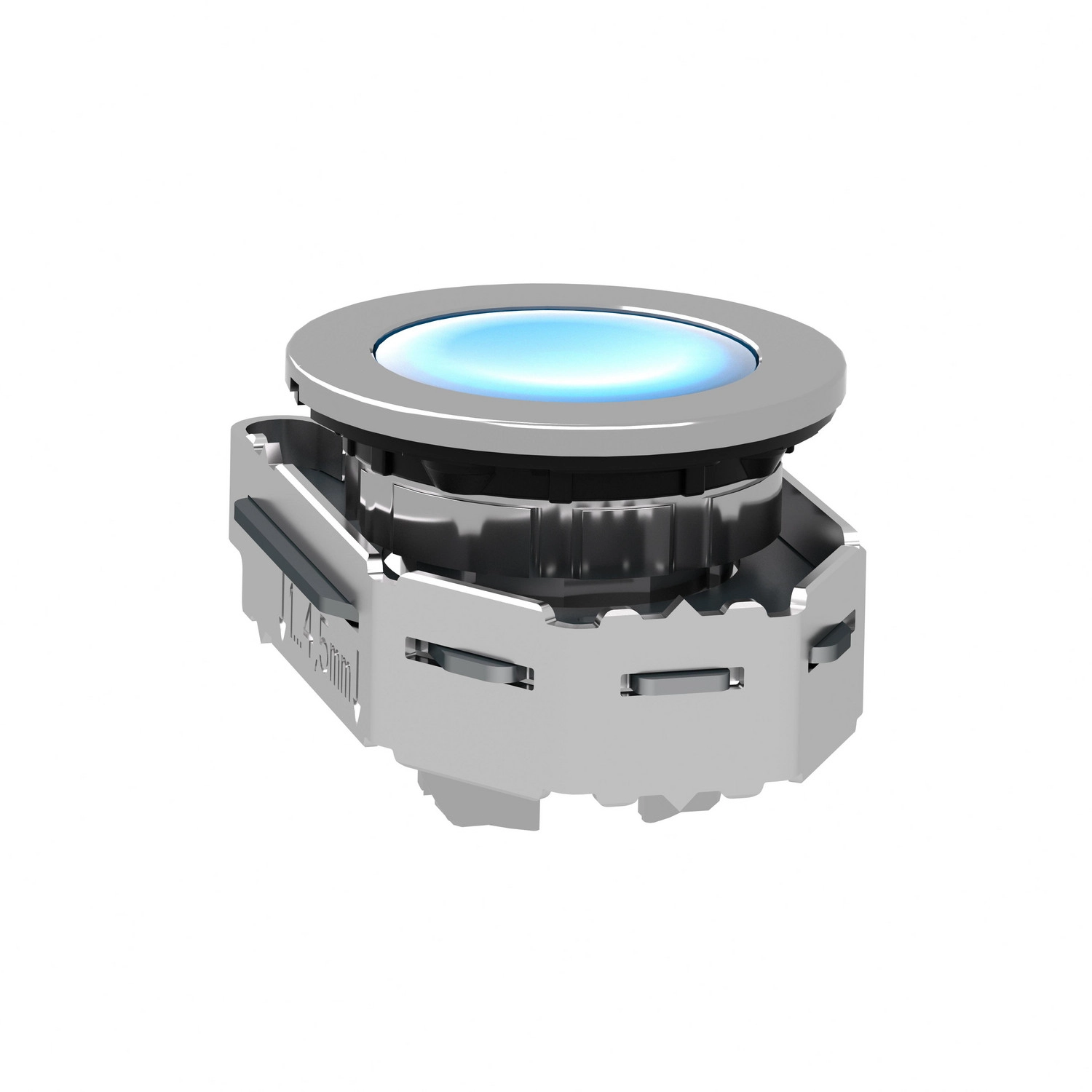

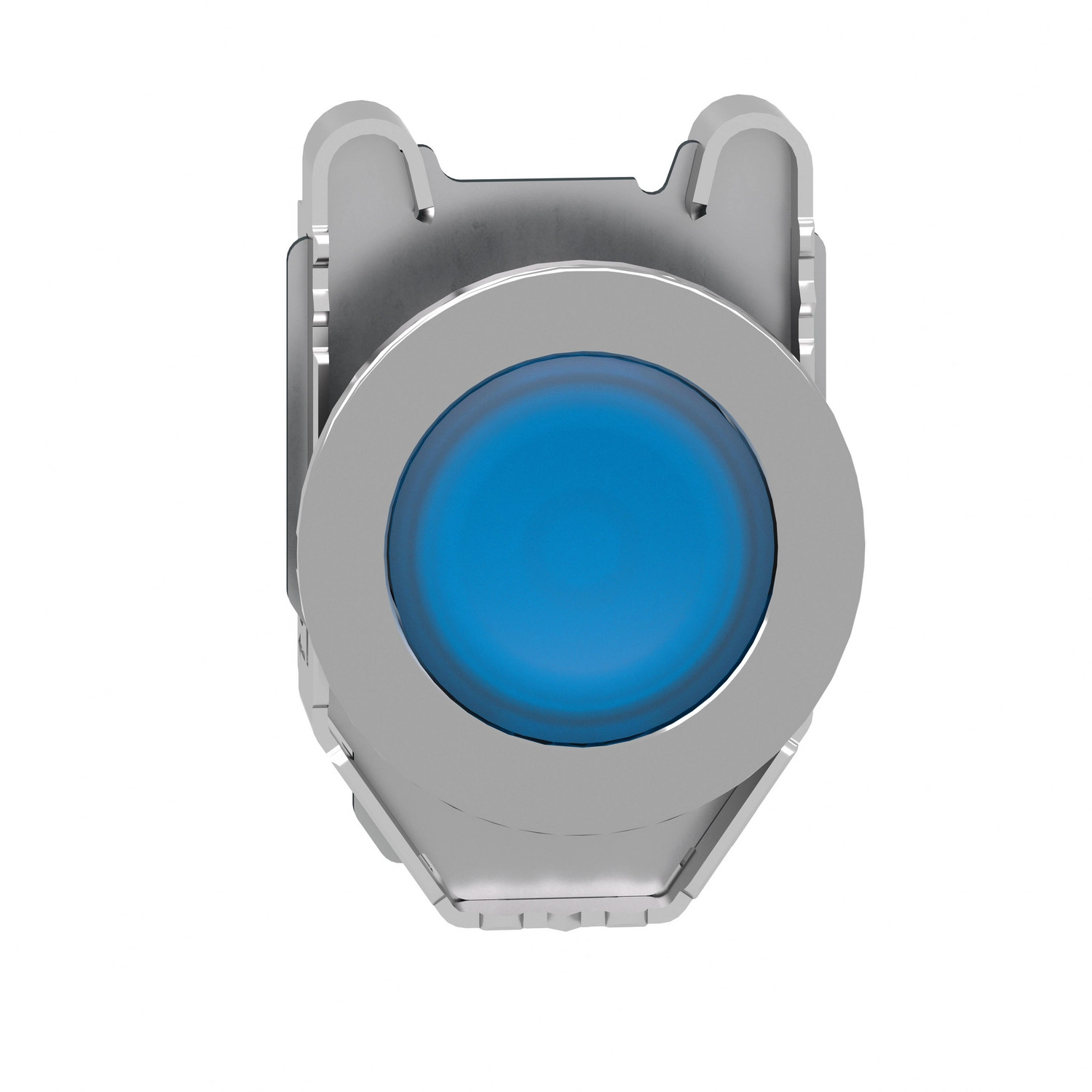

A Schneider Electric Harmony XB4 sorozatú ZB4FW363 egy prémium minőségű, kék színű, világító nyomógomb fej, amely kifejezetten ipari vezérlőpanelek és irányítópultok kialakításához készült. Ez a kompakt, mégis rendkívül strapabíró eszköz tökéletes választás olyan környezetben, ahol a megbízhatóság és a tartósság elengedhetetlen követelmény. A termék rugós visszatérésű működési mechanizmust kínál, amely biztosítja a gomb automatikus alaphelyzetbe állását minden megnyomás után, így ideális pillanatkapcsoló funkciót ellátó alkalmazásokhoz.
A ZB4FW363 modell univerzális LED blokkal kompatibilis, amely lehetővé teszi a kezelőfelület intuitív vizuális jelzésekkel történő kiegészítését. A jelölésmentes, sima felületű, kék színű nyomólap diszkrét megjelenést biztosít, miközben a krómbevonatú fém keret elegáns, professzionális megjelenést kölcsönöz a teljes kezelőfelületnek. A süllyesztett kialakításnak köszönhetően a nyomógomb nem emelkedik ki jelentősen a panel síkjából, így minimalizálja a véletlen aktiválás esélyét, ugyanakkor könnyen hozzáférhető marad a kezelőszemélyzet számára.
A termék figyelemre méltó műszaki paraméterekkel rendelkezik, amelyek kiemelik a kategóriájában. A 30,5 mm-es szerelési átmérő iparági standard méret, amely kompatibilis a legtöbb vezérlőpanellel. A mechanikai élettartam lenyűgöző, akár 10 millió kapcsolási ciklus, ami hosszú távú, megbízható működést garantál még intenzív használat mellett is. A készülék ellenáll a magas nyomású mosásnak is, akár 7000000 Pa nyomásig 55 °C-on, 0,1 m távolságból, ami ipari környezetben különösen előnyös tulajdonság. Az elektromos összeállítási kódok (M1, M2, M6, M10) különböző bekötési lehetőségeket kínálnak, amelyek rugalmasan illeszthetők a specifikus alkalmazási követelményekhez, akár egyszeres vagy kettős érintkezőblokkok használatával.
A Harmony XB4 sorozat részeként a ZB4FW363 modell kiemelkedő védelmi tulajdonságokkal rendelkezik: IP66, IP67, IP69 és IP69K védettségi szintek az IEC 60529 és ISO 20653 szabványok szerint, valamint UL 50 E szerinti Type 12, Type 13, Type 4 és Type 4X besorolás. Mindez biztosítja a megbízható működést még a legzordabb ipari környezetekben is, ahol por, nedvesség vagy akár közvetlen nagynyomású vízsugár is jelen lehet. Az IK06 fokozatú ütésállóság további védelmet nyújt a fizikai behatásokkal szemben. A készülék széles hőmérsékleti tartományban (-40...70 °C) használható, ami alkalmassá teszi szélsőséges környezeti feltételek melletti alkalmazásra is. A termék nemzetközi tanúsítványokkal rendelkezik, köztük UL, CSA, CCC és EAC minősítésekkel, amelyek igazolják a globális biztonsági és minőségi előírásoknak való megfelelést.
Schneider Electric Harmony XB4 - ZB4FW363 -panelbe süllyesztett fém világító nyomógomb fej, Ø30, visszatérő, kék műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék vagy alkatrész típusa: Világító nyomógomb fej
Eszköz rövid neve: ZB4F
Termék kompatibilitás: Univerzális LED
Alapanyag: Krómozott fém keret
Fej típusa: Beépített-süllyesztett
Szerelési átmérő: 30,5 mm
Kiszerelési egységenként: 1
Jelzőegység fejének alakja: Kerek
Működési jellemzők
Működtetés típusa: Rugós visszatérésű
Működtető profil: Kék süllyesztett, jelölésmentes
Működtető további információ: Sima lencsével
Sapka/működtető vagy lencse színe: Kék
Mechanikai jellemzők
CAD szélesség: 36,6 mm
CAD magasság: 36,6 mm
CAD mélység: 31 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos jellemzők
Elektromos összeállítási kódok: M1 (<6 érintkezőhöz egyes blokkok használatával elülső rögzítéssel és integrált LED-del)
M2 (<6 érintkezőhöz egyes és kettős blokkok használatával elülső rögzítéssel és integrált LED-del)
M6 (<2 érintkezőhöz egyes blokkok használatával elülső rögzítéssel és integrált LED-del és transzformátorral)
M10 (<2 érintkezőhöz egyes blokkok használatával elülső rögzítéssel és integrált LED-del)
Eszköz bemutatás: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: I. osztály IEC 60536 szerint
IP védettségi fokozat: IP66 IEC 60529 szerint
IP67 IEC 60529 szerint
IP69 IEC 60529 szerint
IP69K ISO 20653 szerint
Type 13 UL 50 E szerint
Type 12 UL 50 E szerint
Type 4 UL 50 E szerint
Type 4X UL 50 E szerint
IK védettségi fokozat: IK06 IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14
IEC 60947-5-1
IEC 60947-5-4
UL 508
IEC 60947-1
JIS C8201-5-1
CE
JIS C8201-1
Termék tanúsítványok: UL listed
CSA
CCC
EAC
Mechanikai ellenálló képesség
Ellenállás magas nyomású mosásnak: 7000000 Pa 55 °C-on, távolság: 0,1 m
Rezgésállóság: 5 gn (f=10...500 Hz) IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f=2...10 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen IEC 60068-2-27 szerint
