A Schneider Electric Harmony XB4 termékcsalád ZB4FW313 típusú fém világító nyomógomb feje egy professzionális ipari vezérlőelem, amely kiváló minőségű anyagokból készült a hosszú élettartam és a megbízható működés érdekében. Ez a termék kifejezetten olyan környezetekbe lett tervezve, ahol fontos a magas szintű védelem a külső behatások ellen, valamint a tartós, gyakori használatot is jól tűrő kialakítás.

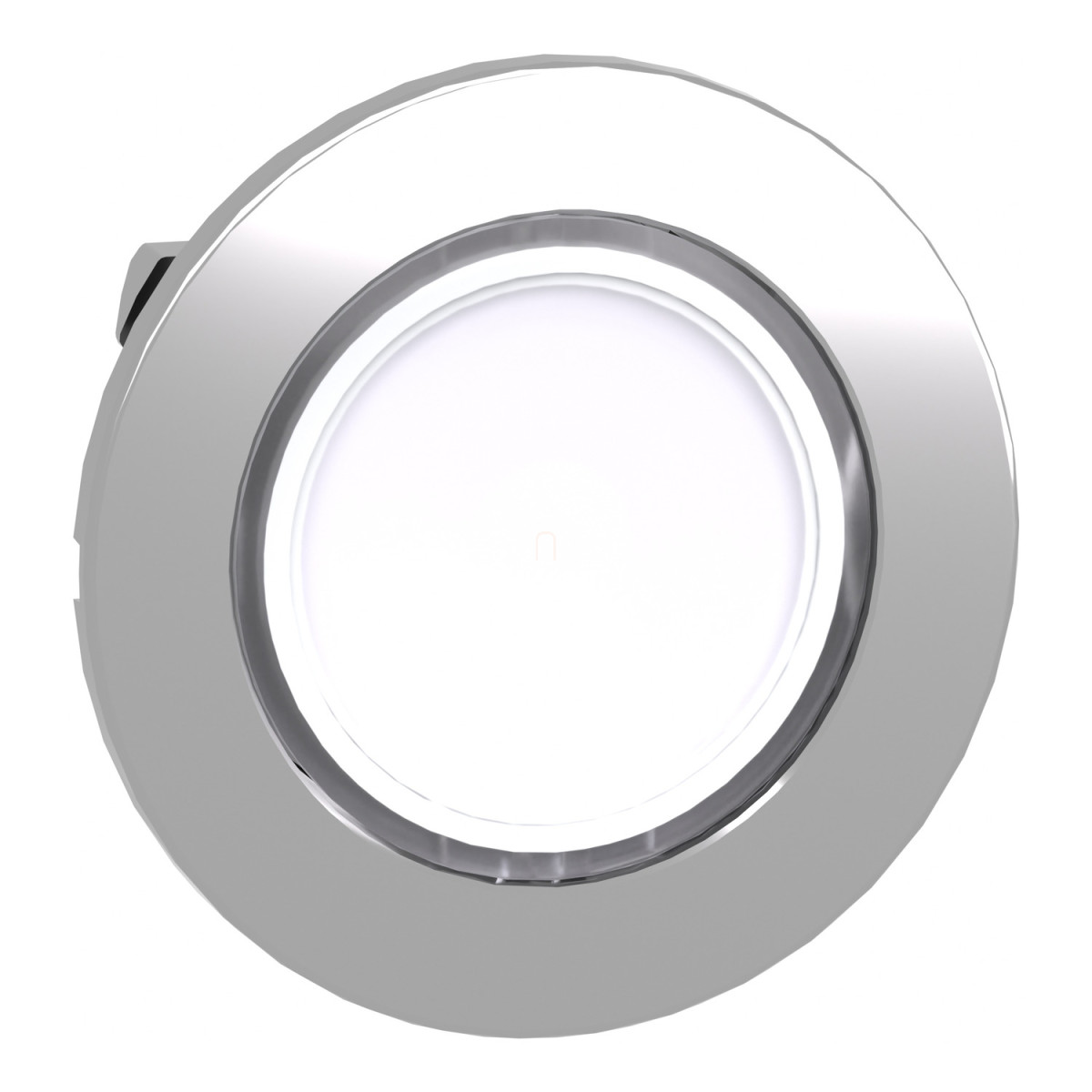

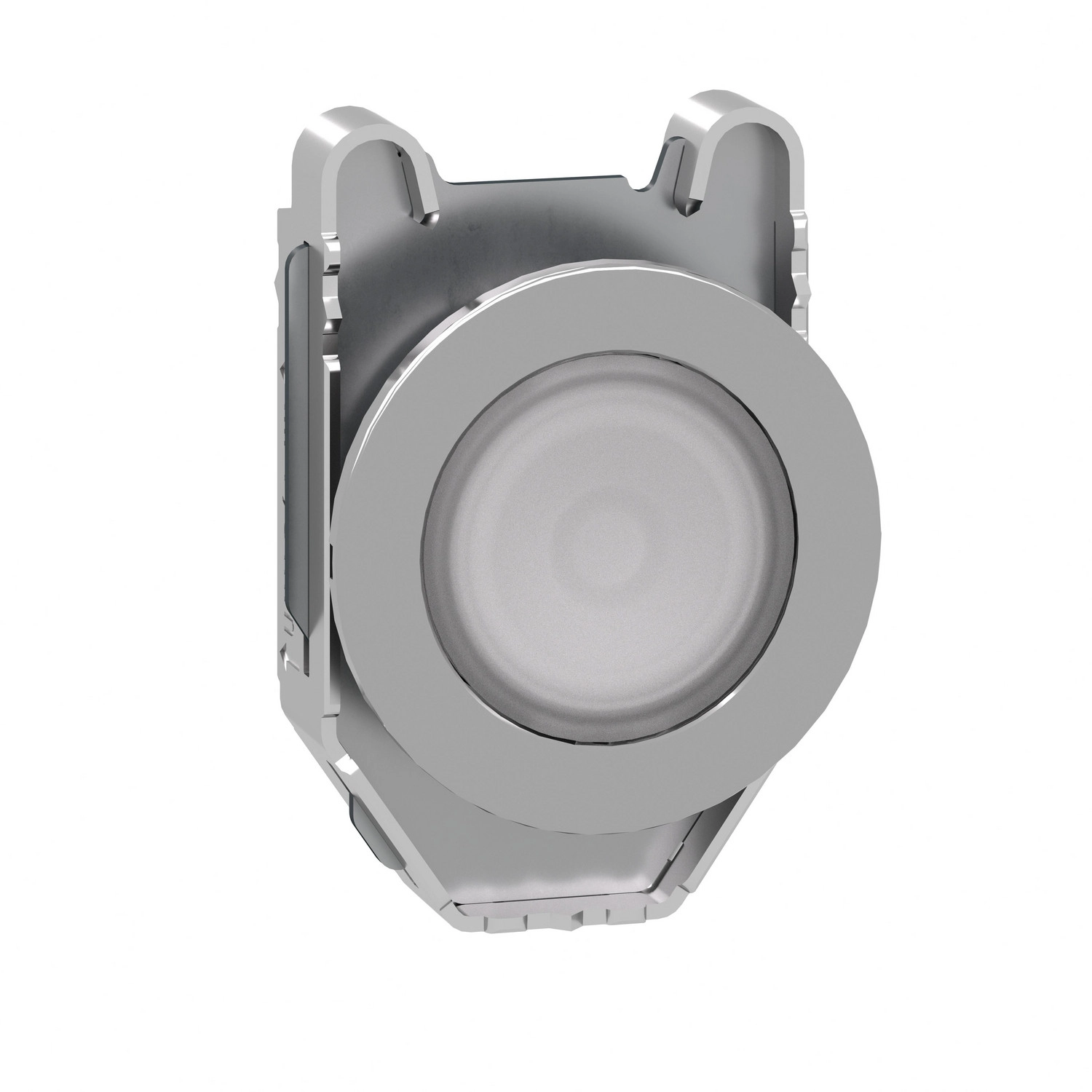

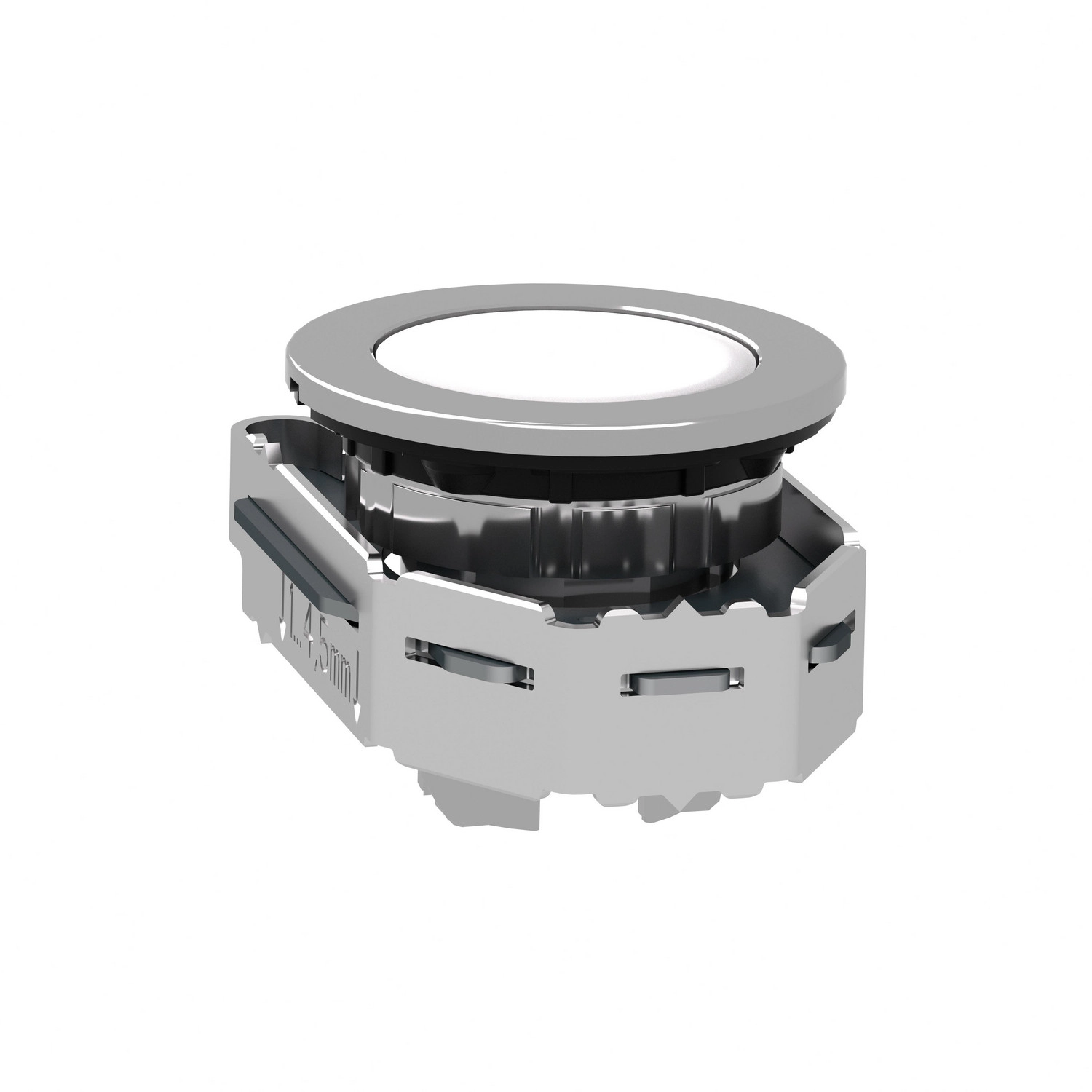

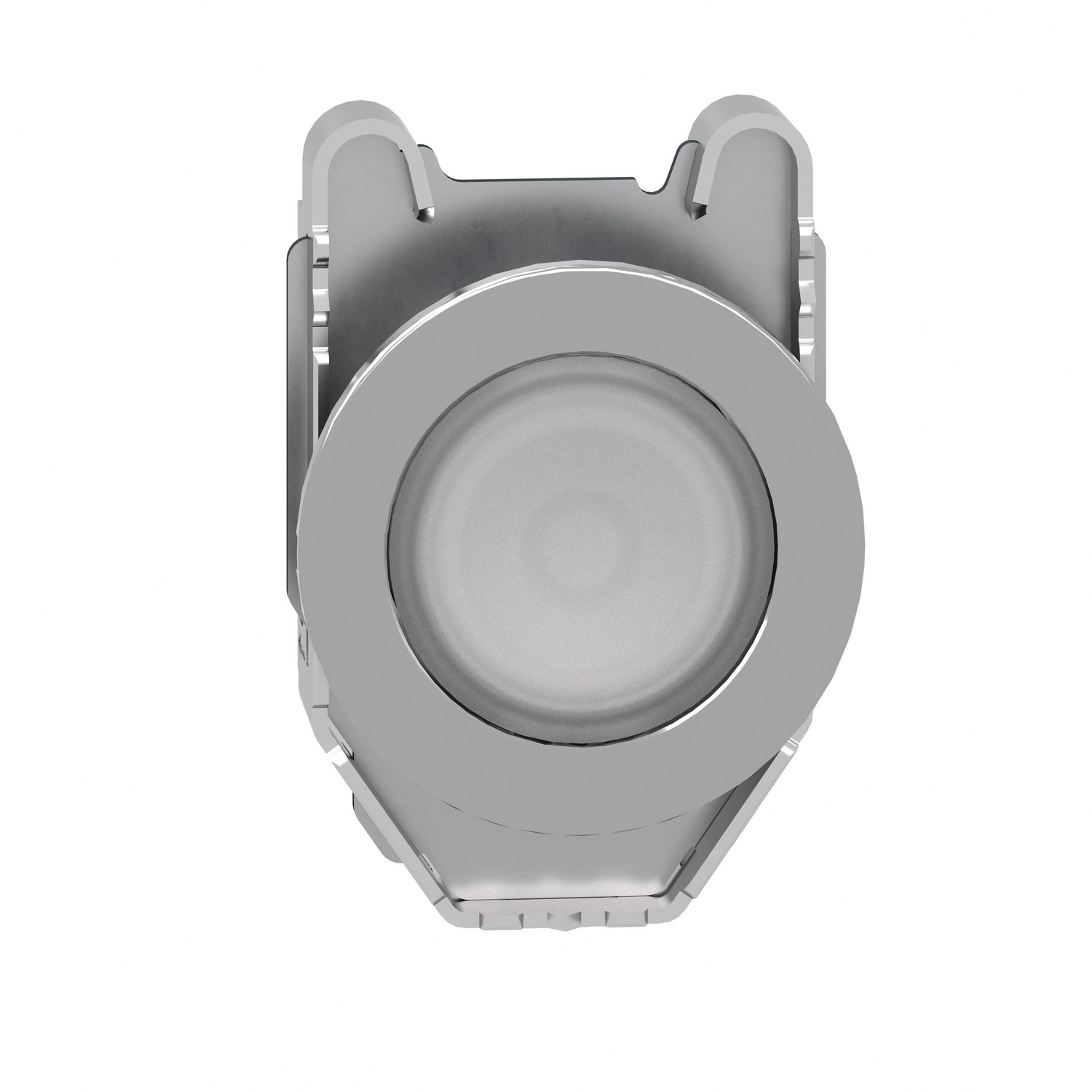

A ZB4FW313 egy panelbe süllyesztett kialakítású, 30 mm-es átmérővel rendelkező, visszatérő működésű, fehér színű világító nyomógomb fej. A termék univerzális LED-del kompatibilis, ami biztosítja a rugalmas felhasználhatóságot különböző világítási megoldásokkal. A nyomógomb felülete fehér, jelölés nélküli, sík kialakítású, átlátszó lencsével rendelkezik. A bezel anyaga krómozott fém, ami elegáns megjelenést és tartósságot biztosít. A nyomógomb rövid neve ZB4F, és alapvetően egy alapelemként szolgál komplex vezérlőrendszerekhez.
A ZB4FW313 különösen ellenálló a környezeti hatásokkal szemben, amit bizonyít a magas szintű védettségi besorolás is: IP66, IP67, IP69 és IP69K az IEC és ISO szabványok szerint, valamint Type 12, Type 13, Type 4 és Type 4X védelmi szint az UL 50 E szabvány szerint. A termék -40°C és +70°C közötti üzemi és tárolási hőmérséklet-tartományban használható, így szélsőséges körülmények között is megbízhatóan működik. A mechanikai tartósság kiemelkedő - akár 10 millió kapcsolási ciklust is kibír, és ellenáll 7000000 Pa nyomású, 55°C-os nagynyomású mosásnak is 0,1 m távolságból. A termék ütésállósága IK06 besorolású az IEC 62262 szabvány szerint.
A ZB4FW313 számos elektromos összeállítási lehetőséget kínál, különböző kódokkal jelölve: M1 (max. 6 kontaktus egyes blokkokkal, előlapi szereléssel, integrált LED-del), M2 (max. 6 kontaktus egyes és dupla blokkokkal, előlapi szereléssel, integrált LED-del), M6 (max. 2 kontaktus egyes blokkokkal, előlapi szereléssel, integrált LED-del és transzformátorral), M10 (max. 2 kontaktus egyes blokkokkal, előlapi szereléssel, integrált LED-del). A termék méretei: 36,6 mm szélesség, 36,6 mm magasság és 31 mm mélység. A termék számos nemzetközi tanúsítvánnyal rendelkezik, beleértve az UL, CSA, CCC és EAC minősítéseket, és megfelel többek között az IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1 és CE szabványoknak. A termék ellenáll továbbá a rezgéseknek és ütéseknek, amit különböző tesztekkel igazoltak, például 5 gn (f= 10...500 Hz) rezgésállóság az IEC 60068-2-6 szerint, és 30 gn (időtartam = 18 ms) ütésállóság az IEC 60068-2-27 szabvány szerint.
Schneider Electric Harmony XB4 - ZB4FW313 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Világító nyomógomb fej
Rövid megnevezés: ZB4F
Kompatibilitás: Univerzális LED
Előlap anyaga: Krómozott fém
Fej típusa: Süllyesztett
Szerelési átmérő: 30,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Fehér, sík, jelölés nélküli
Működtető további információ: Átlátszó lencsével
Sapka/működtető vagy lencse színe: Fehér
Műszaki jellemzők
CAD szélesség: 36,6 mm
CAD magasság: 36,6 mm
CAD mélység: 31 mm
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Elektromos összetételi kód: M1, M2, M6, M10 (különböző kontaktus-konfigurációkhoz)
Eszköz ismertetése: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet üzem közben: -40...70 °C
Túlfeszültség kategória: I. osztály, megfelel az IEC 60536 szabványnak
IP védettségi fokozat: IP66, IP67, IP69, IP69K
UL szerinti védettség: Type 12, Type 13, Type 4, Type 4X
IK védettségi fokozat: IK06 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Termék tanúsítványok: UL listed, CSA, CCC, EAC
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Rezgésállóság: 2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullámú gyorsulás esetén az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulás esetén az IEC 60068-2-27 szerint
Ütésállóság: 25 gn (időtartam = 6 ms) tengelyenként 1000 ütésre az IEC 60068-2-27 szerint
Telepítési információk

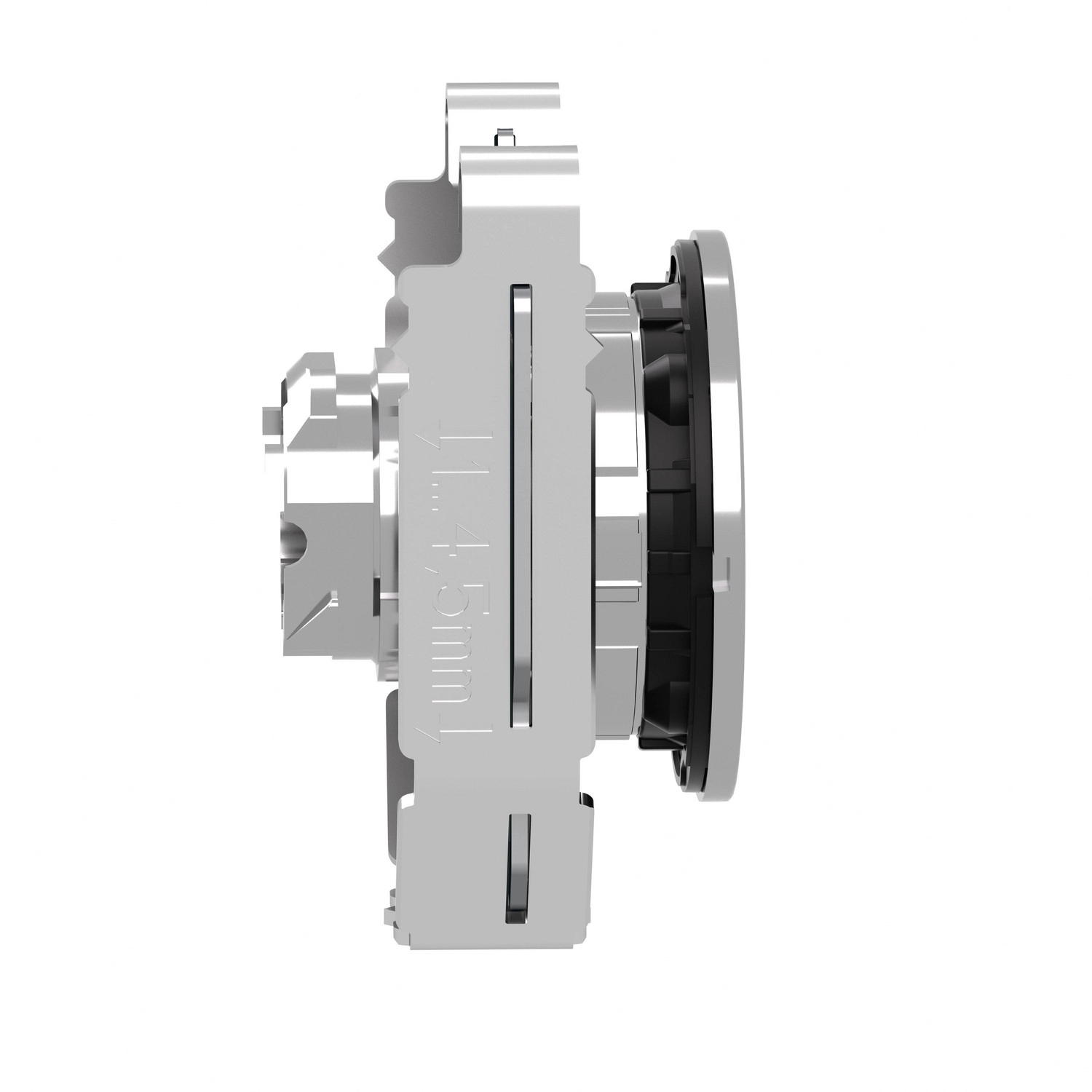

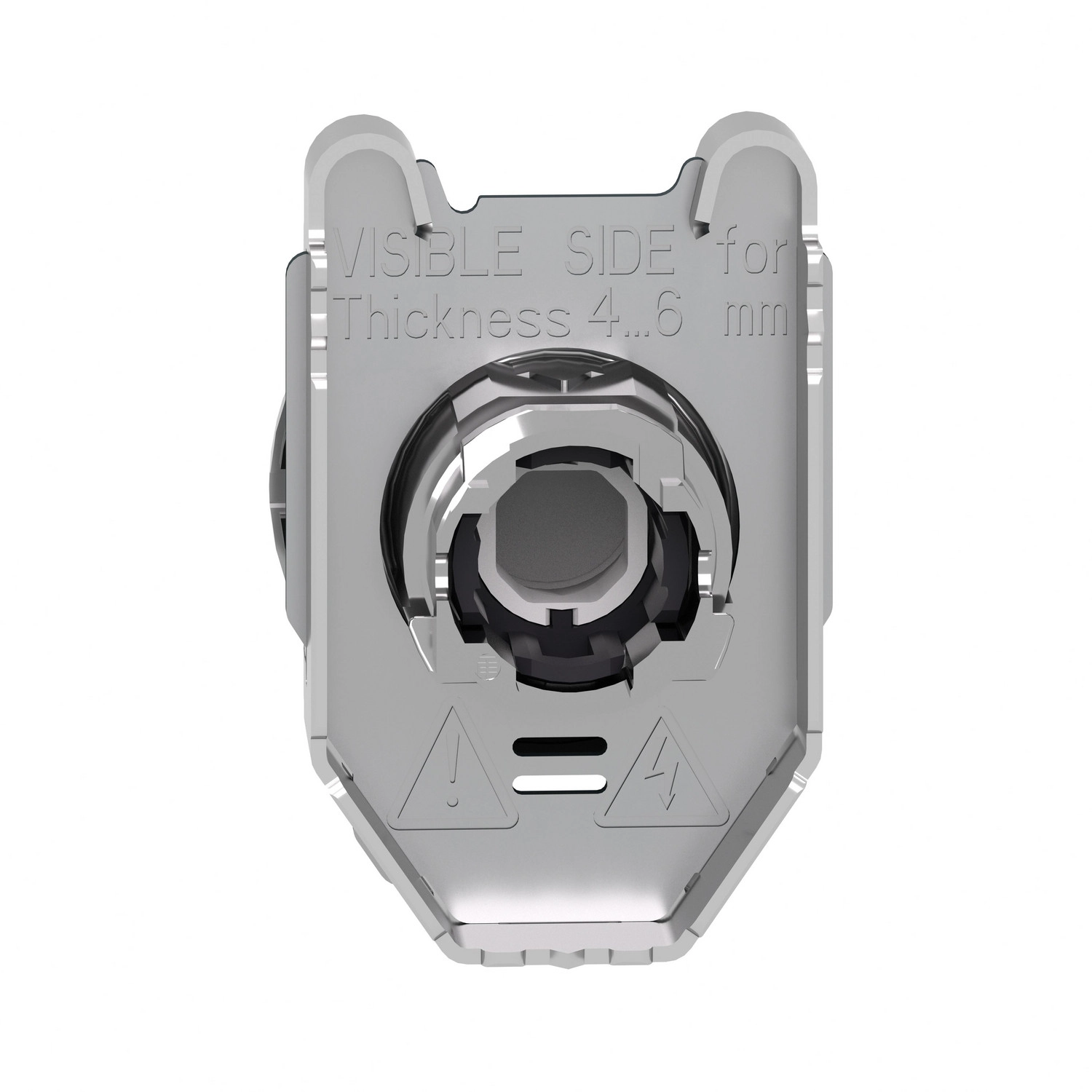

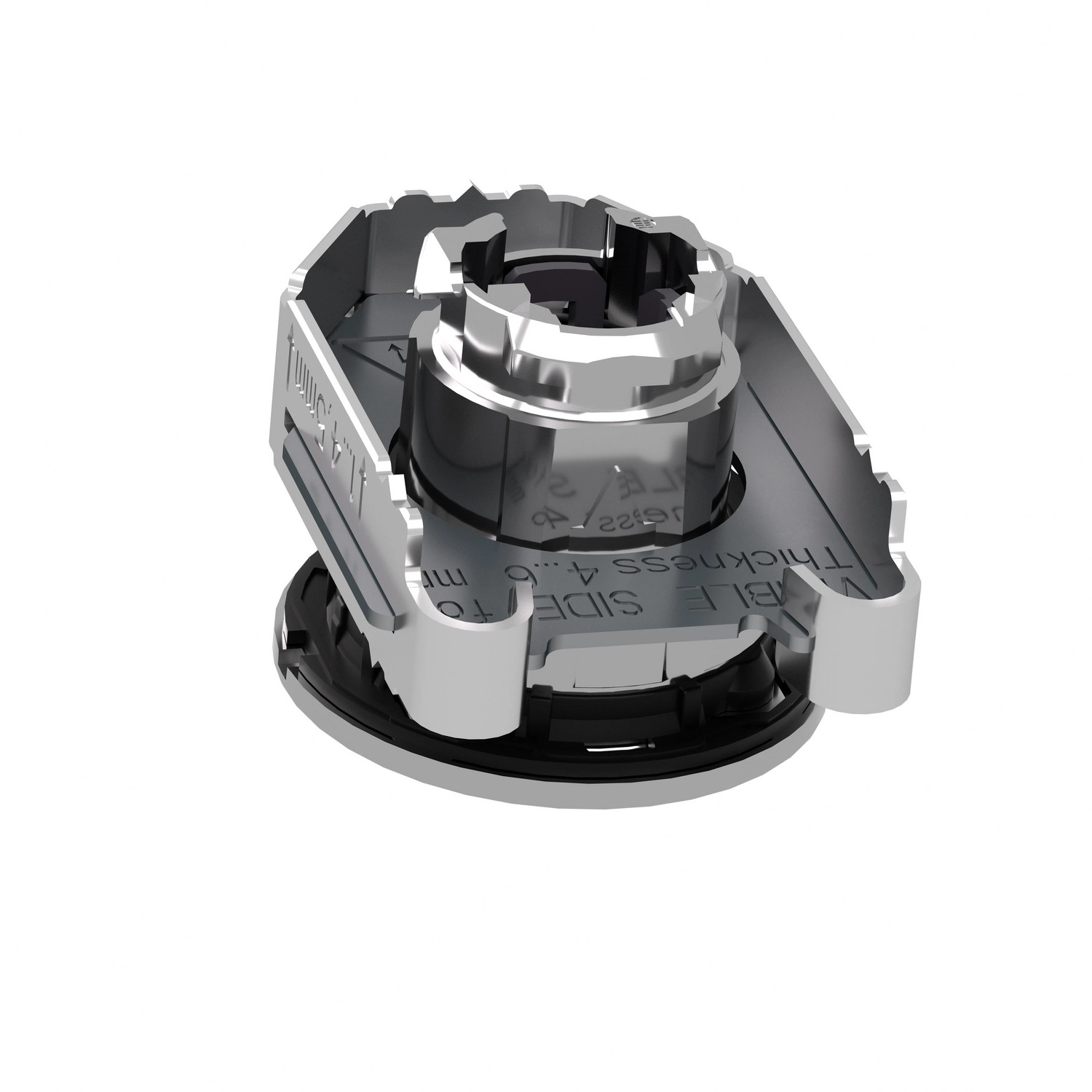

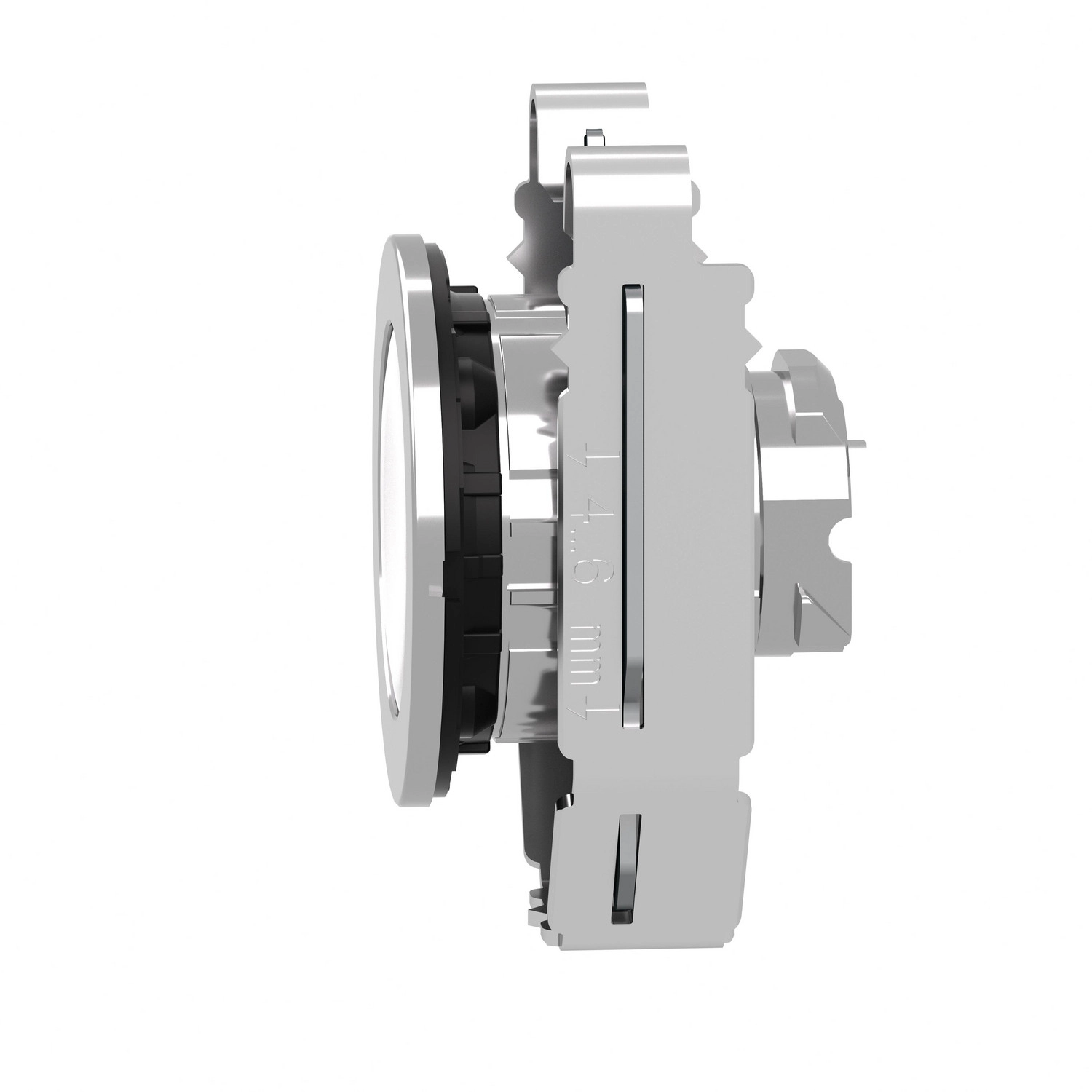

Befogási vastagság: 1-6 mm / 0,04-0,24 in.
Rögzítés: Csavaros kapocsterminálok vagy dugaszolható csatlakozók
Ajánlott lyukátmérő szerelőpanelen: Ø30,75 mm (Ø30,5 +0,5/0 mm)
