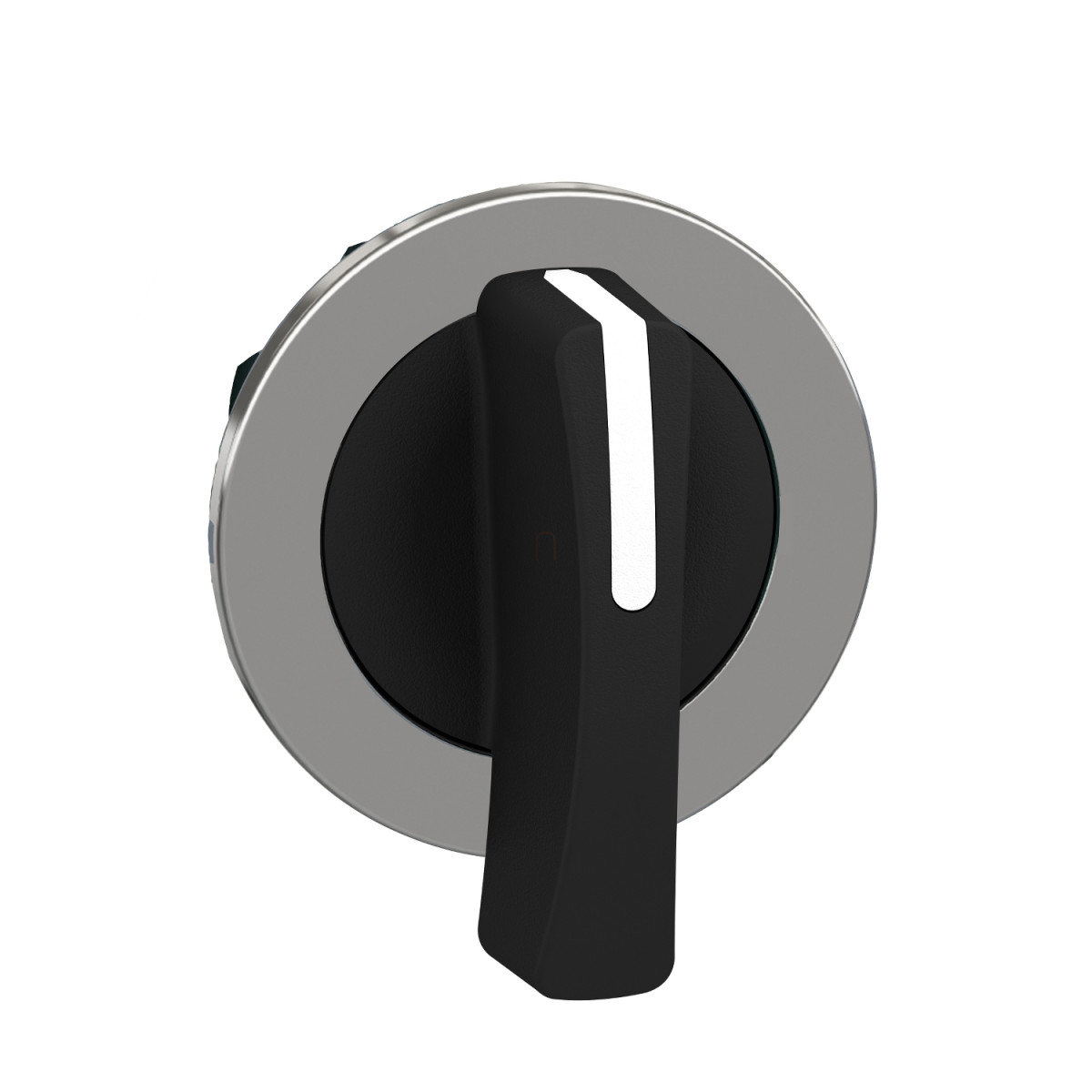

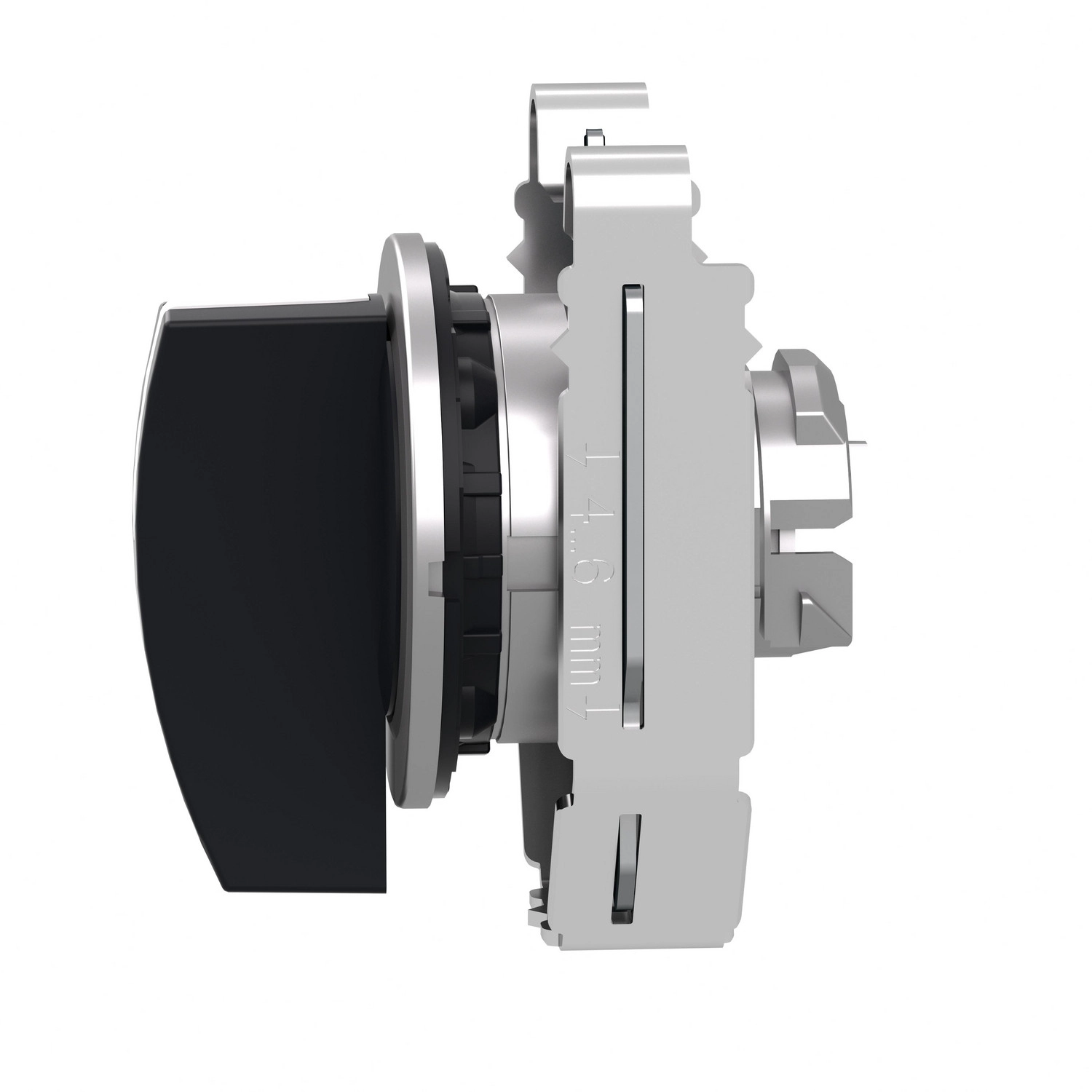

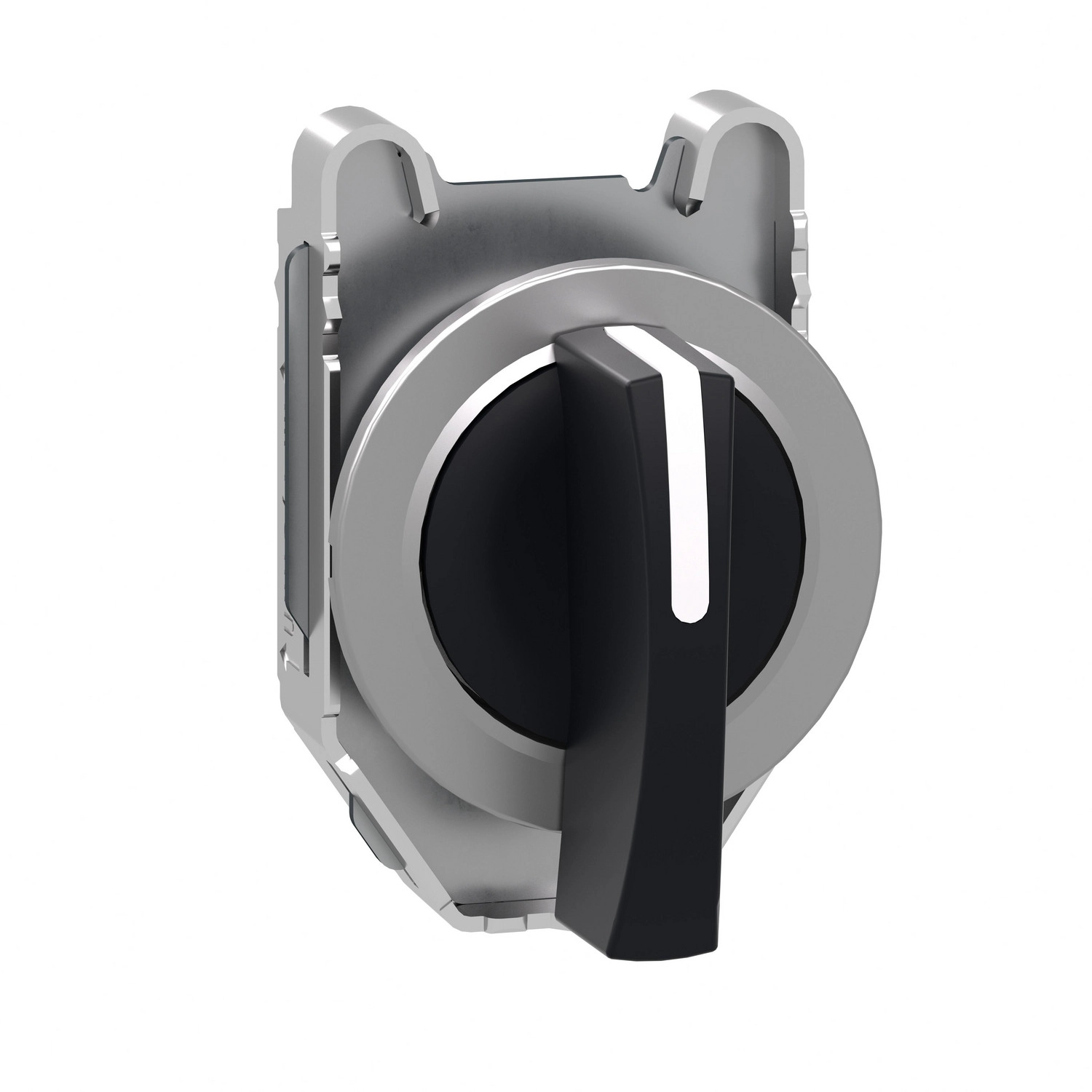

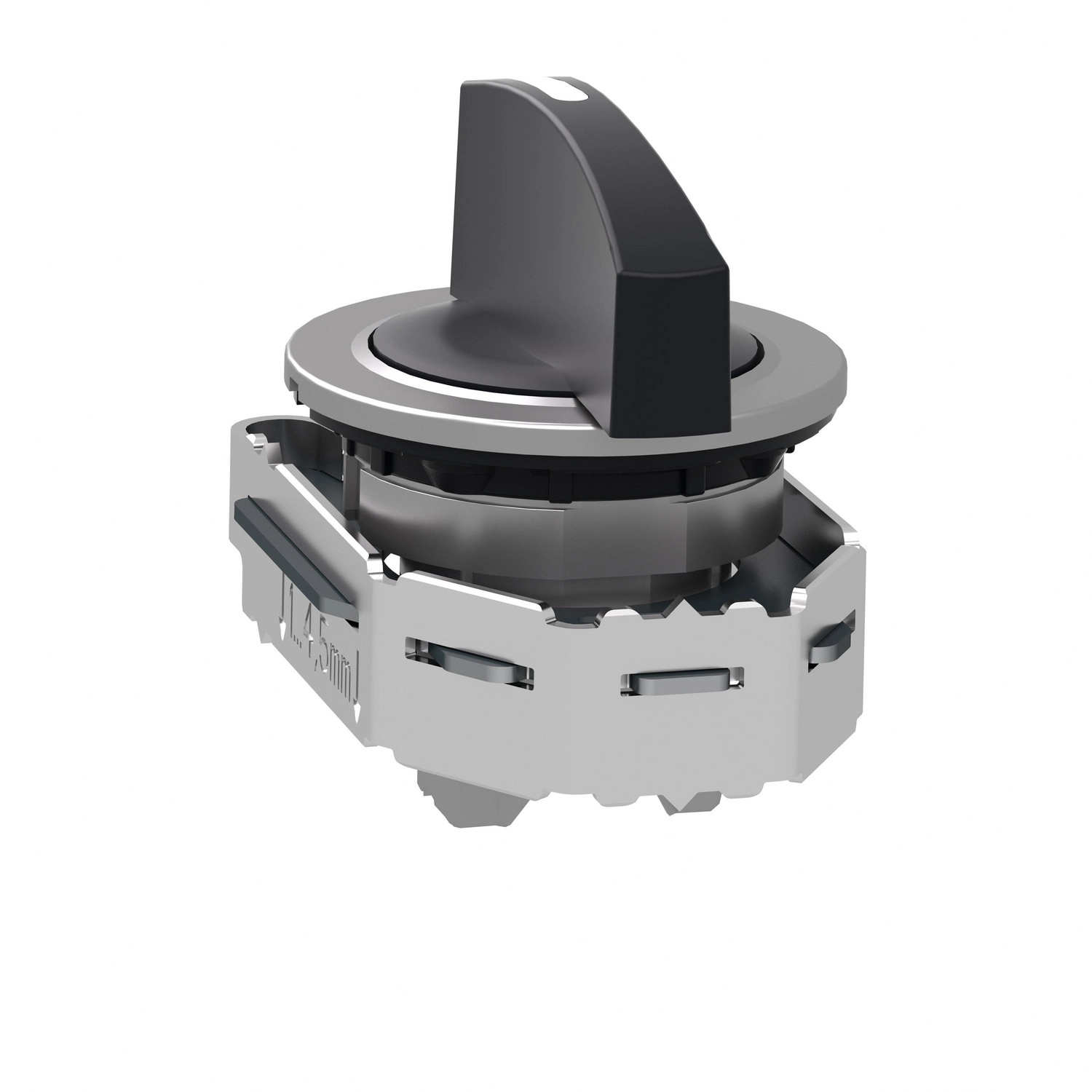

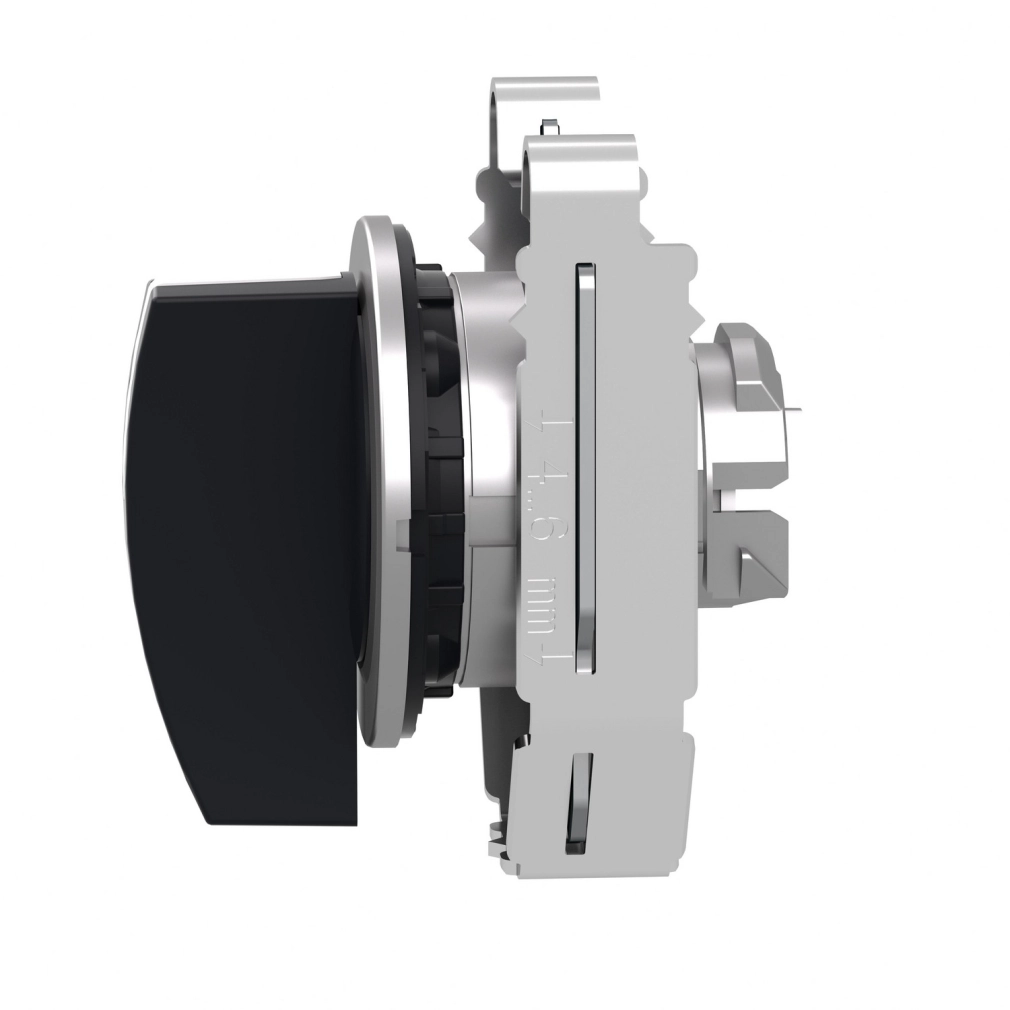

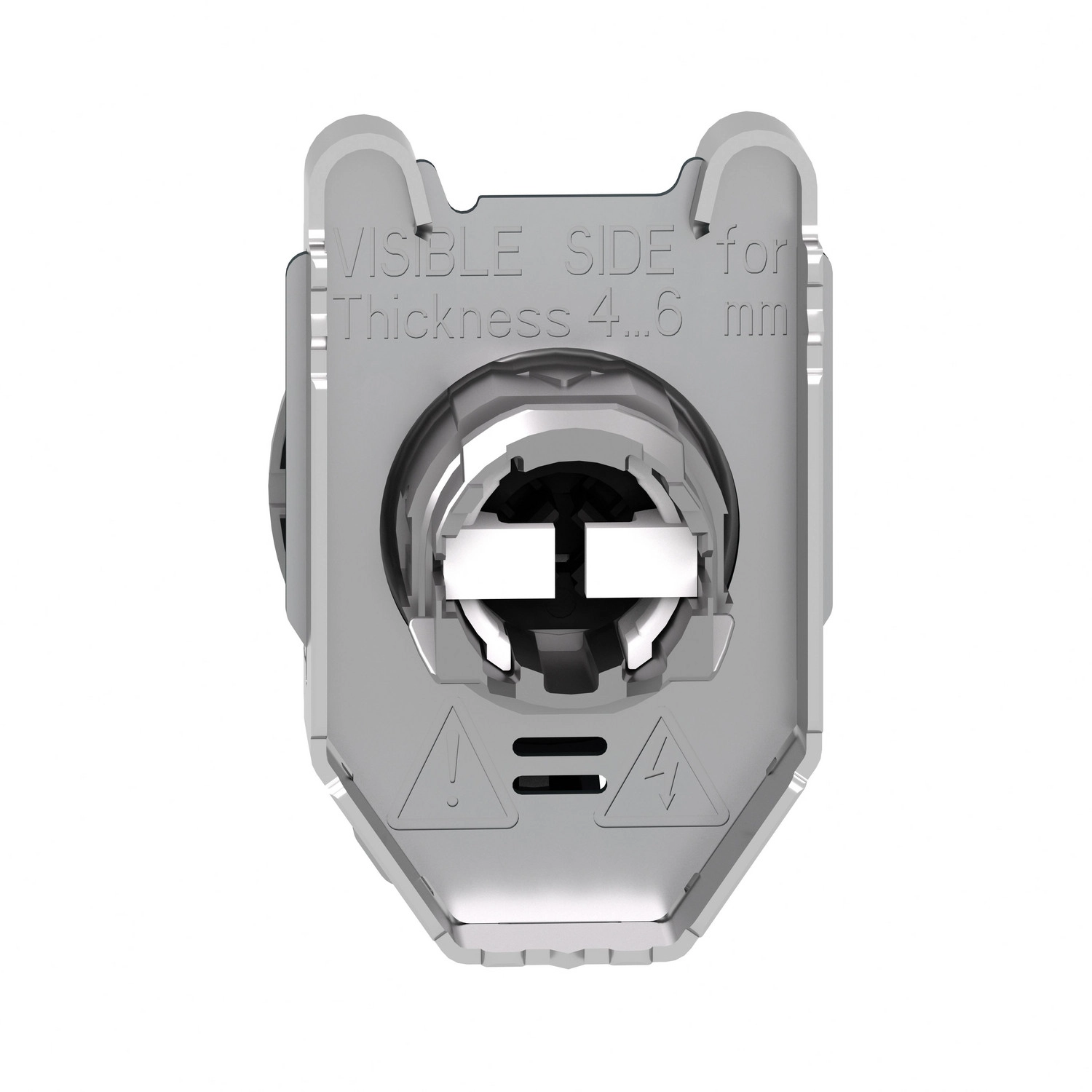

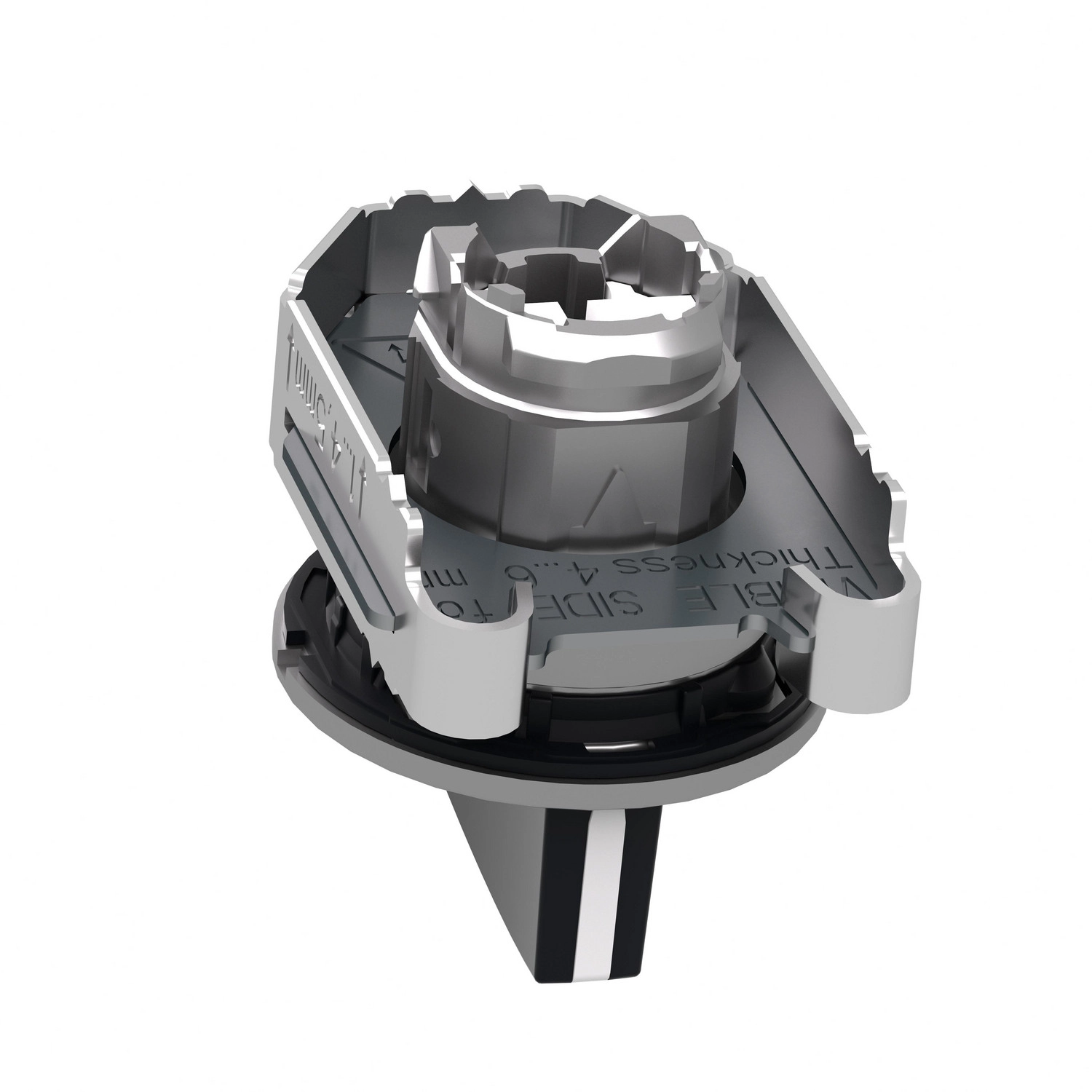

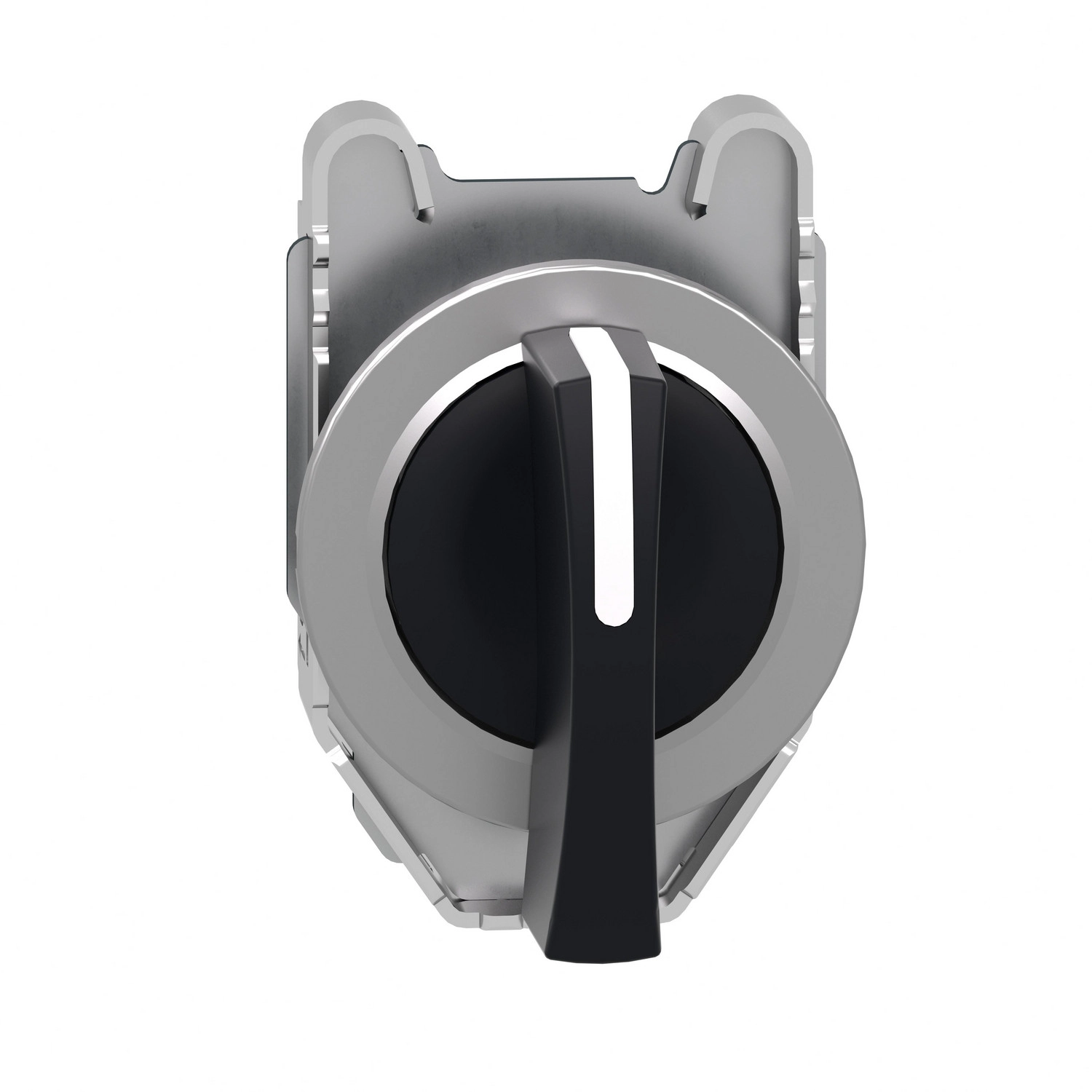

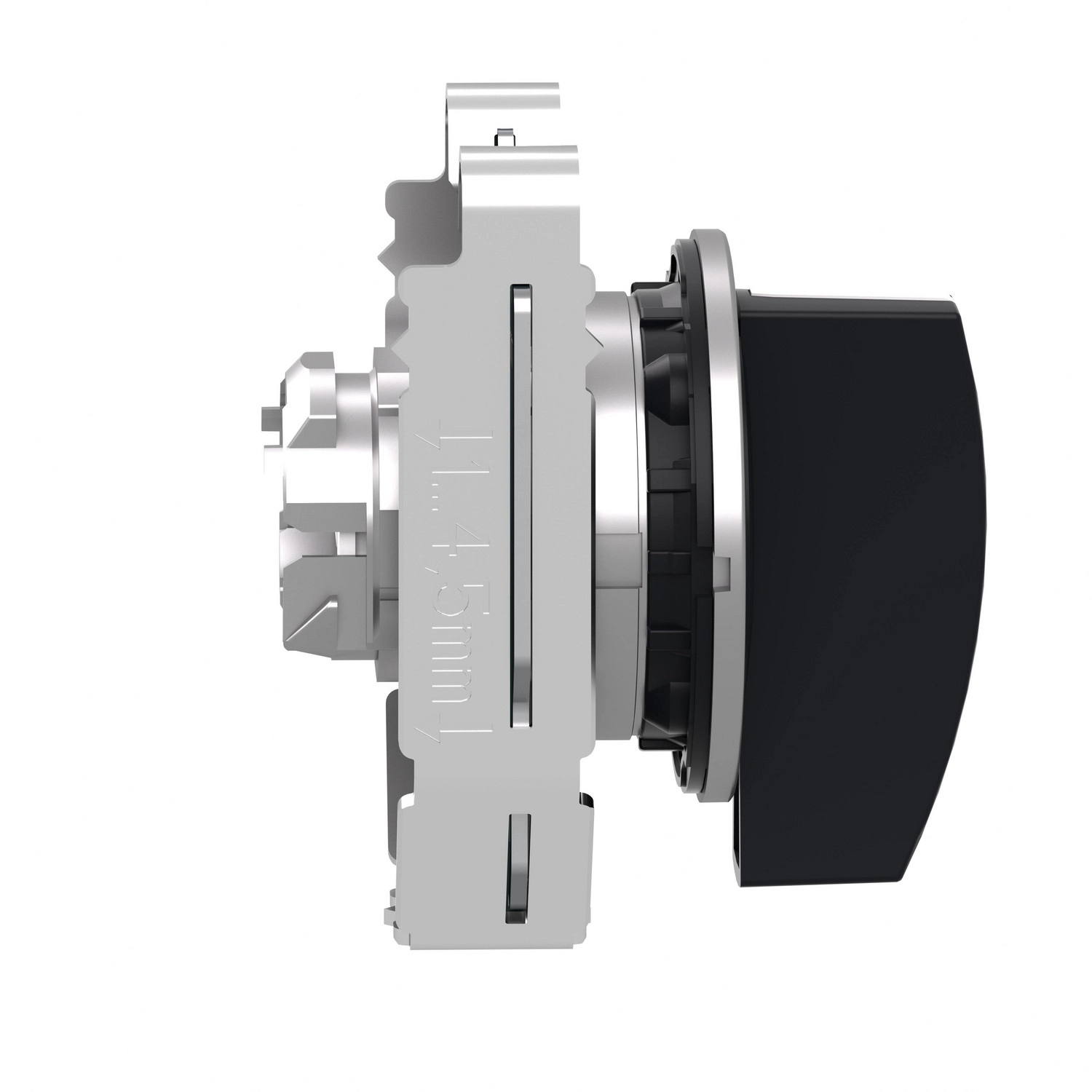

A Schneider Electric Harmony XB4 termékcsalád ZB4FJ5 kapcsolófeje egy professzionális ipari alkalmazásokhoz tervezett, 30 mm átmérőjű, panelbe süllyesztett kivitelű kezelőeszköz. Ez a prémium minőségű, fekete hosszú fogantyús fejegység 3 pozíciós működést kínál középre visszatérő rugós kialakítással, amely megbízható és pontos működést biztosít a legnehezebb ipari környezetben is.
A ZB4FJ5 kapcsoló fej a Harmony XB4 sorozat alapeleme, amely krómozott fém kerettel rendelkezik, ami különösen tartóssá és ellenállóvá teszi. A kerek, süllyesztett kivitel nem csak esztétikus megjelenést kölcsönöz, hanem praktikus előnyökkel is jár: a kezelő 3 különböző pozícióba (+/- 45°) állíthatja a kart, amely automatikusan visszatér a középső helyzetbe. Ez a funkcionalitás ideálissá teszi olyan alkalmazásokban, ahol gyors pozícióváltásra, majd alaphelyzetbe visszatérésre van szükség, például motor vezérlés, irányváltás vagy üzemmódváltás esetén. A fekete hosszú fogantyú ergonomikus kialakítása kényelmes kezelést tesz lehetővé, miközben a non-padlockable (nem lezárható) kivitel biztosítja a folyamatos hozzáférést.
A termék kiemelkedő mechanikai és elektromos tulajdonságokkal rendelkezik. 1 millió kapcsolási ciklus élettartamával messze túlszárnyalja az átlagos kapcsolókat, így hosszú távú, megbízható működést biztosít ipari környezetben. A ZB4FJ5 kapcsoló fej különböző elektromos konfigurációkat tesz lehetővé a C3, C4, C5, C6, C7, C8 és C11 kódoknak megfelelően, így rugalmasan alkalmazható különböző érintkező elrendezésekkel. Az érintkezők számától függően használható 3-6 kontaktus kialakítására, amely lehetővé teszi a legkomplexebb kapcsolási feladatok megvalósítását is. A fejegység mögé szerelhető egyes vagy dupla blokkok elrendezésével tovább bővíthető a funkciók száma.
A ZB4FJ5 kapcsoló fej kivételes környezetállósági jellemzőkkel rendelkezik. IP66, IP67, IP69, IP69K védettségi fokozatai biztosítják a por és víz elleni tökéletes védelmet még a legzordabb körülmények között is. Különösen figyelemre méltó a nagy nyomású mosóval szembeni ellenállása (7000000 Pa 55 °C-on, 0,1 m távolságból), amely lehetővé teszi a terméket tartalmazó berendezés tisztítását anélkül, hogy védeni kellene a kapcsolót. A -40...70 °C közötti működési és tárolási hőmérséklet-tartomány szélsőséges körülmények között is garantálja a megbízható teljesítményt. Az IK06 fokozatú ütésállóság tovább növeli a termék robusztusságát.
A ZB4FJ5 modell 30,5 mm átmérőjű furatba szerelhető, teljes méretei: 36,6 mm szélesség, 43 mm magasság és 47 mm mélység. A termék számos nemzetközi szabvány előírásainak megfelel, többek között: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1. A termék UL listed, CSA, CCC, EAC tanúsítványokkal rendelkezik, ami igazolja megfelelőségét a világ különböző piacain.
ZB4FJ5 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Komponens típusa: Fej választókapcsolóhoz
Rövid terméknév: ZB4F
Keret anyaga: Krómozott fém
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Működtető egység alakja: Kerek
Működtető típusa: Középre visszatérő rugós
Működtető profil: Fekete hosszú fogantyú
Működtető kiegészítő információ: Nem lezárható
Működtető pozíció információ: 3 pozíciós +/- 45°
Kiegészítő adatok
CAD teljes szélesség: 36,6 mm
CAD teljes magasság: 43 mm
CAD teljes mélység: 47 mm
Ellenállás nagy nyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítási kód: C3 (< 6 érintkező egyes blokkokkal, elülső szerelés)
C4 (< 6 érintkező egyes és dupla blokkokkal, elülső szerelés)
C5 (< 5 érintkező egyes blokkokkal, elülső szerelés)
C6 (< 5 érintkező egyes és dupla blokkokkal, elülső szerelés)
C7 (< 4 érintkező egyes blokkokkal, elülső szerelés)
C8 (< 4 érintkező egyes és dupla blokkokkal, elülső szerelés)
C11 (< 3 érintkező egyes blokkokkal, elülső szerelés)
Környezet
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40…70 °C
Környezeti hőmérséklet működéshez: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
Type 13 az UL 50 E szerint
Type 12 az UL 50 E szerint
Type 4 az UL 50 E szerint
Type 4X az UL 50 E szerint
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Terméktanúsítványok: UL listed, CSA, CCC, EAC
Ellenállóképesség
Rezgésállóság: 5 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütésre tengelyenként az IEC 60068-2-27 szerint
