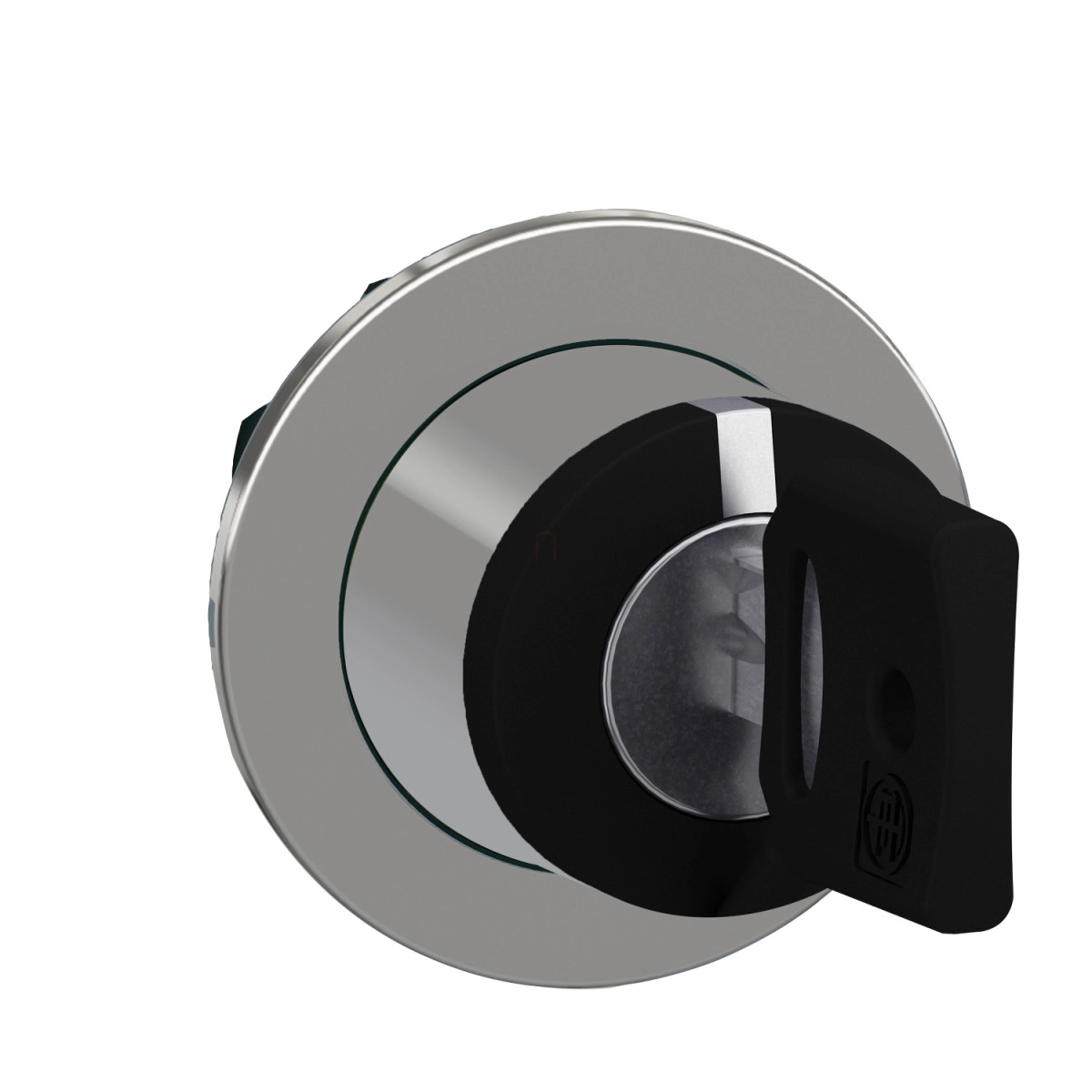

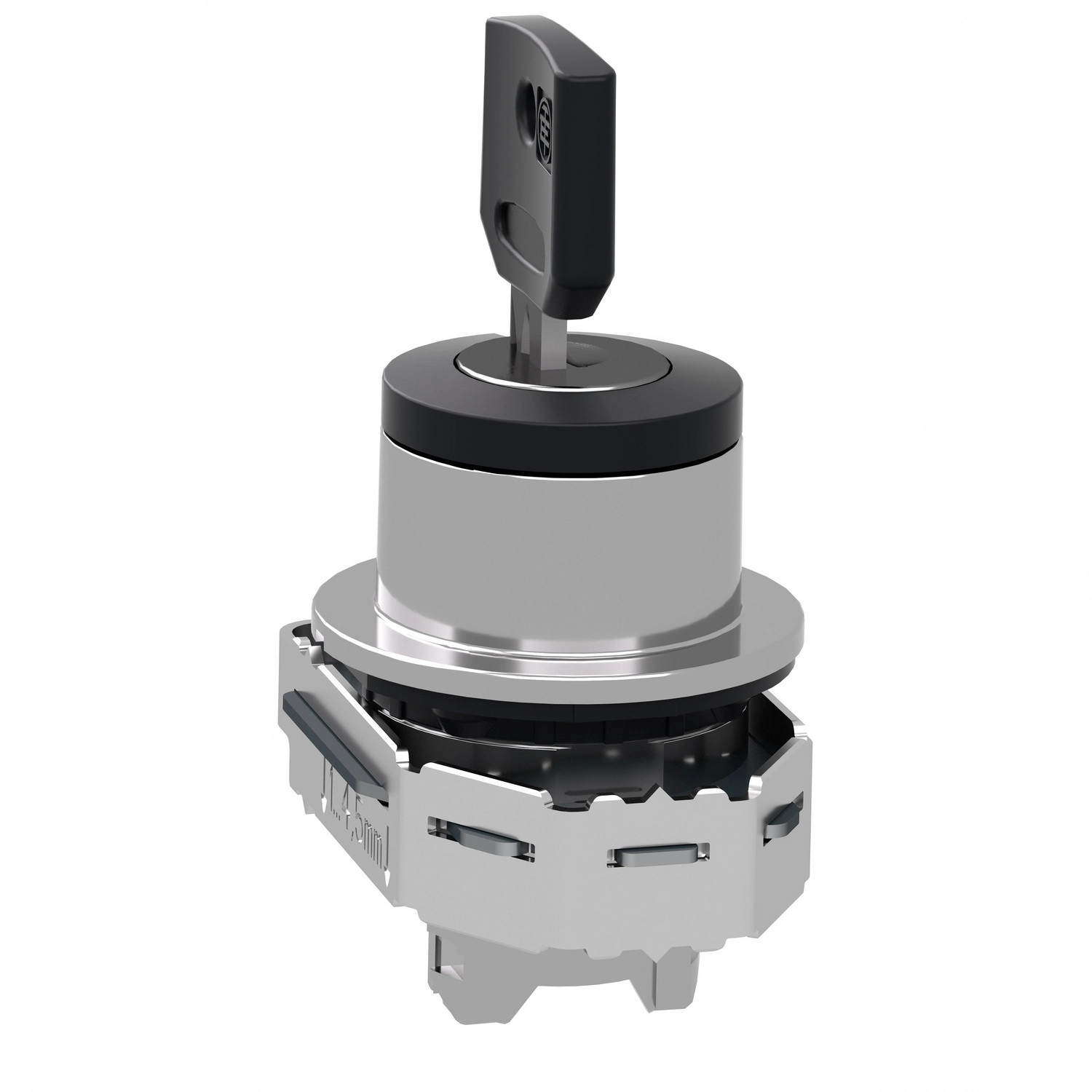

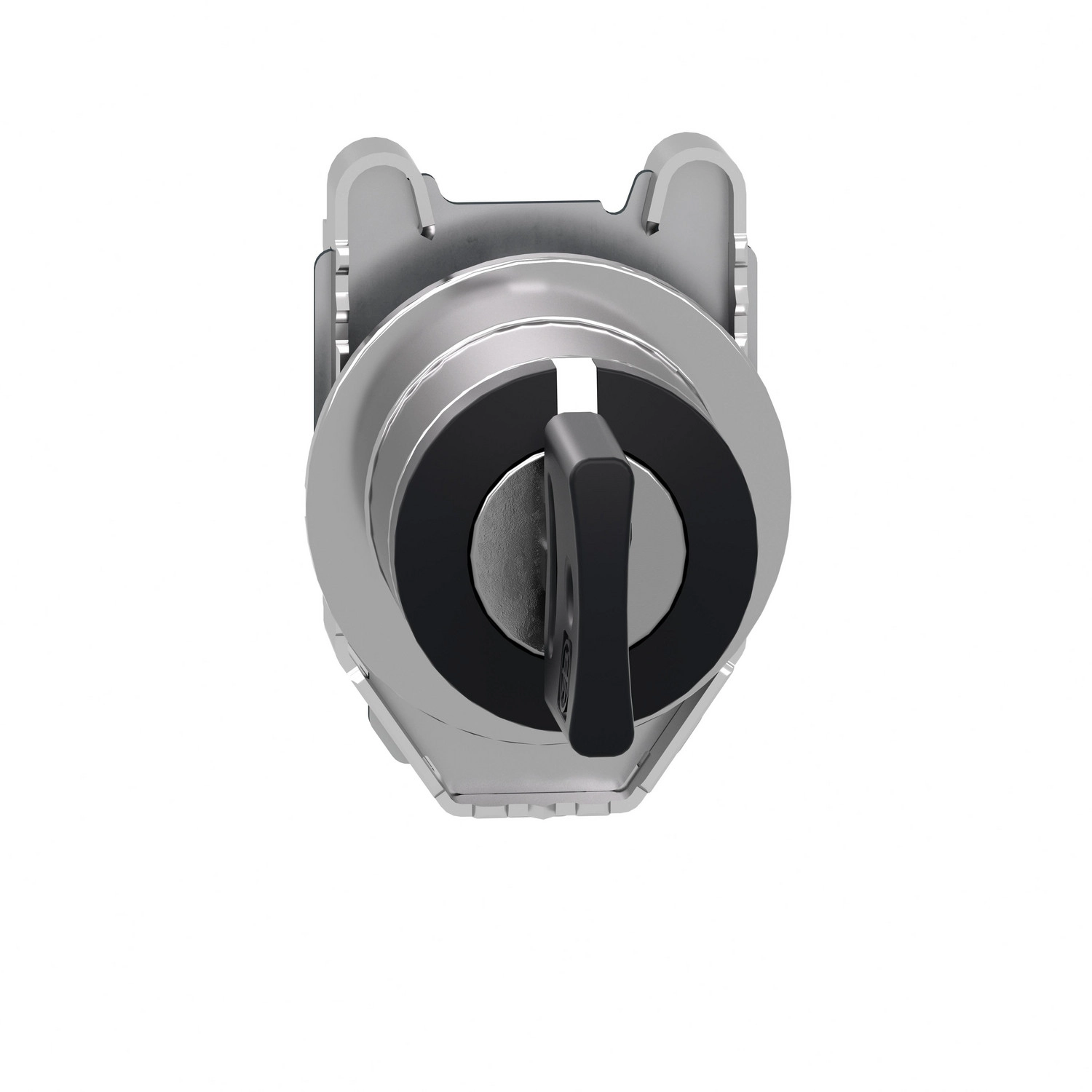

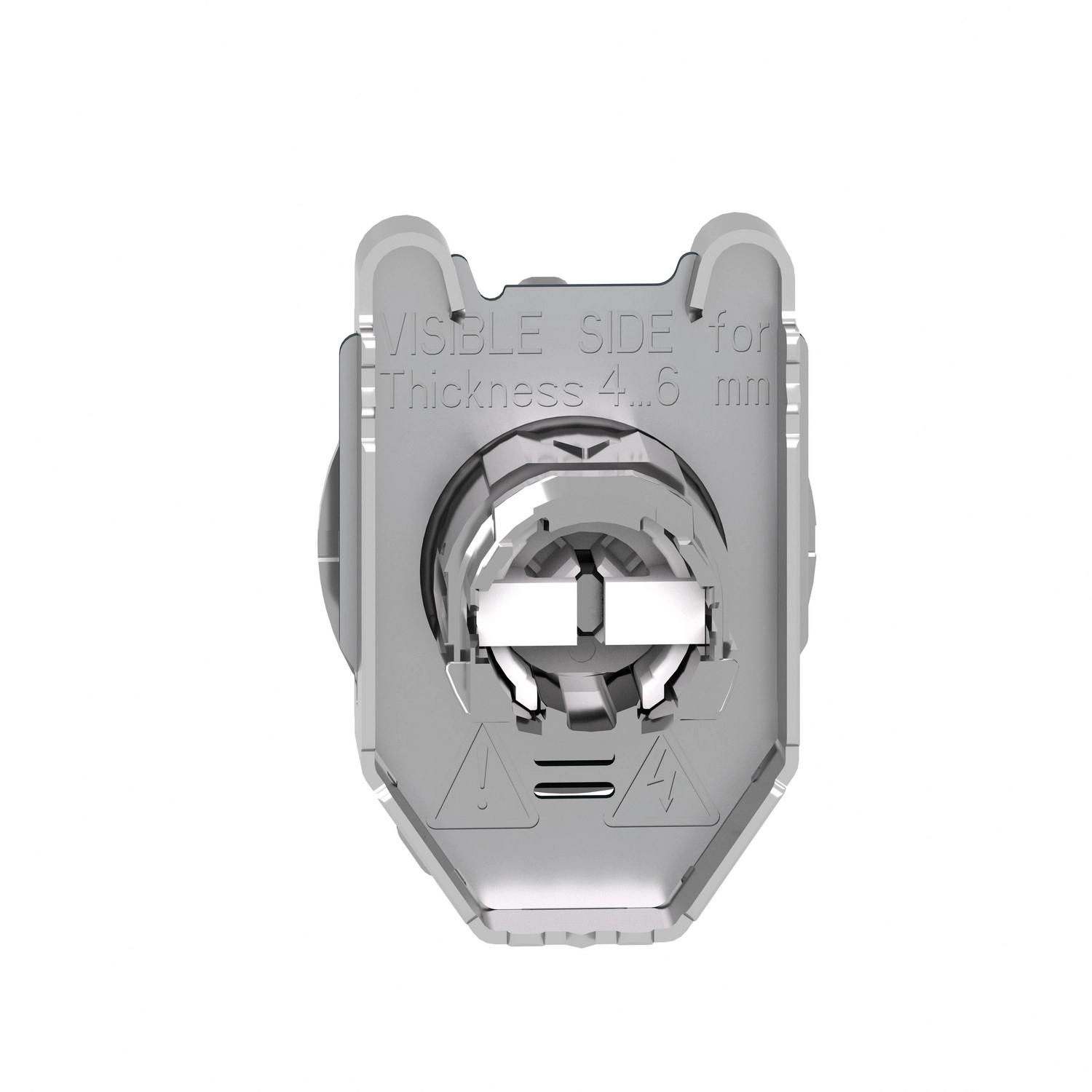

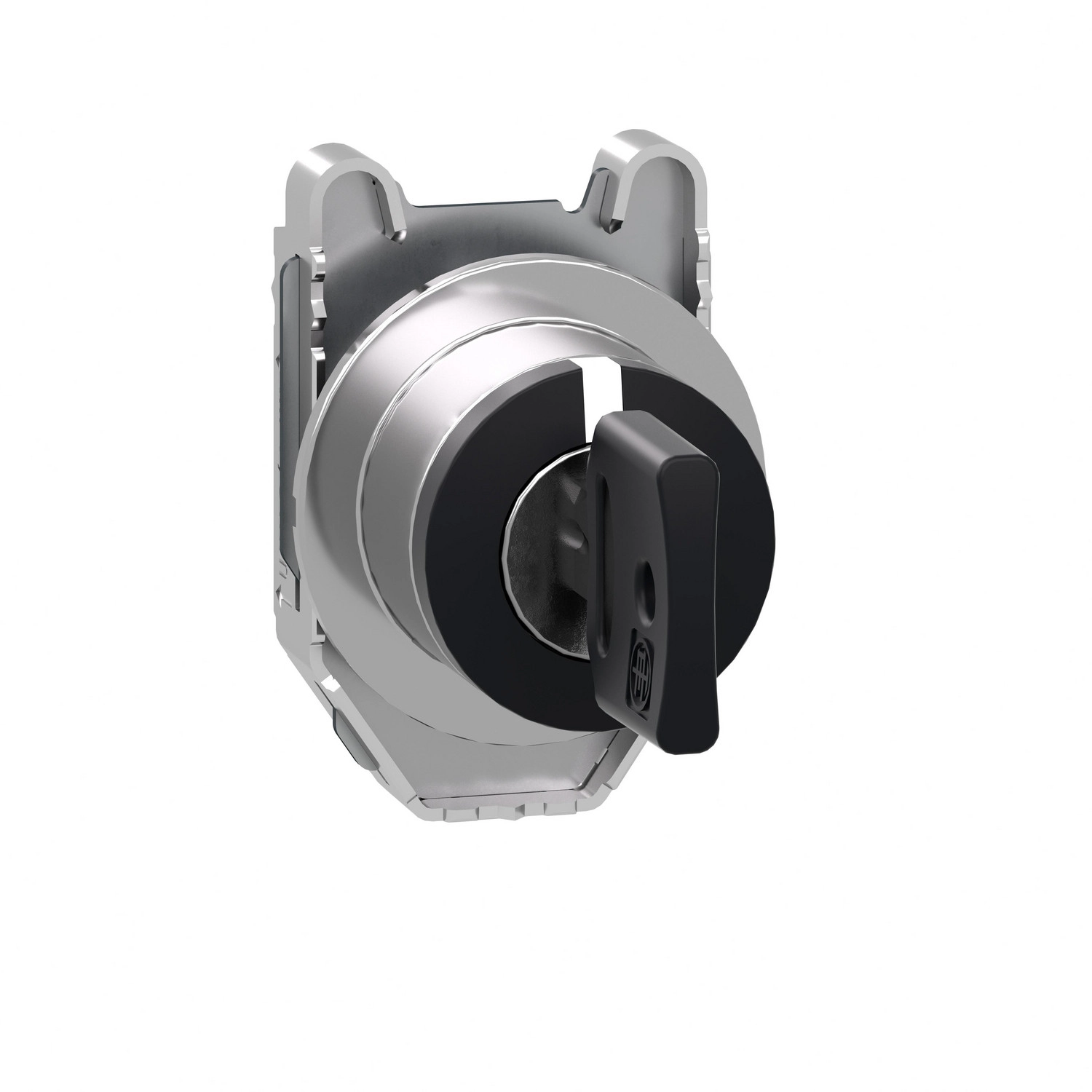

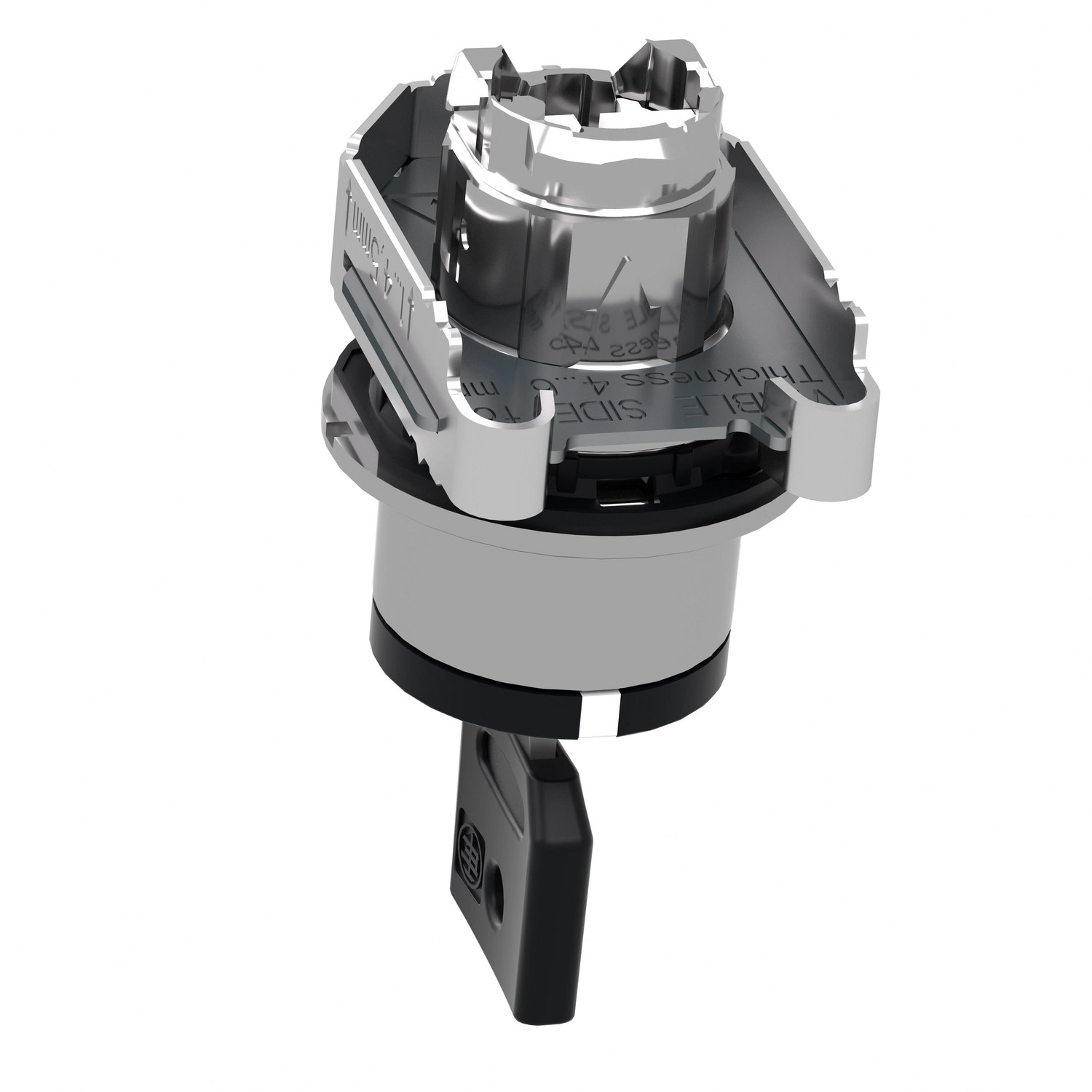

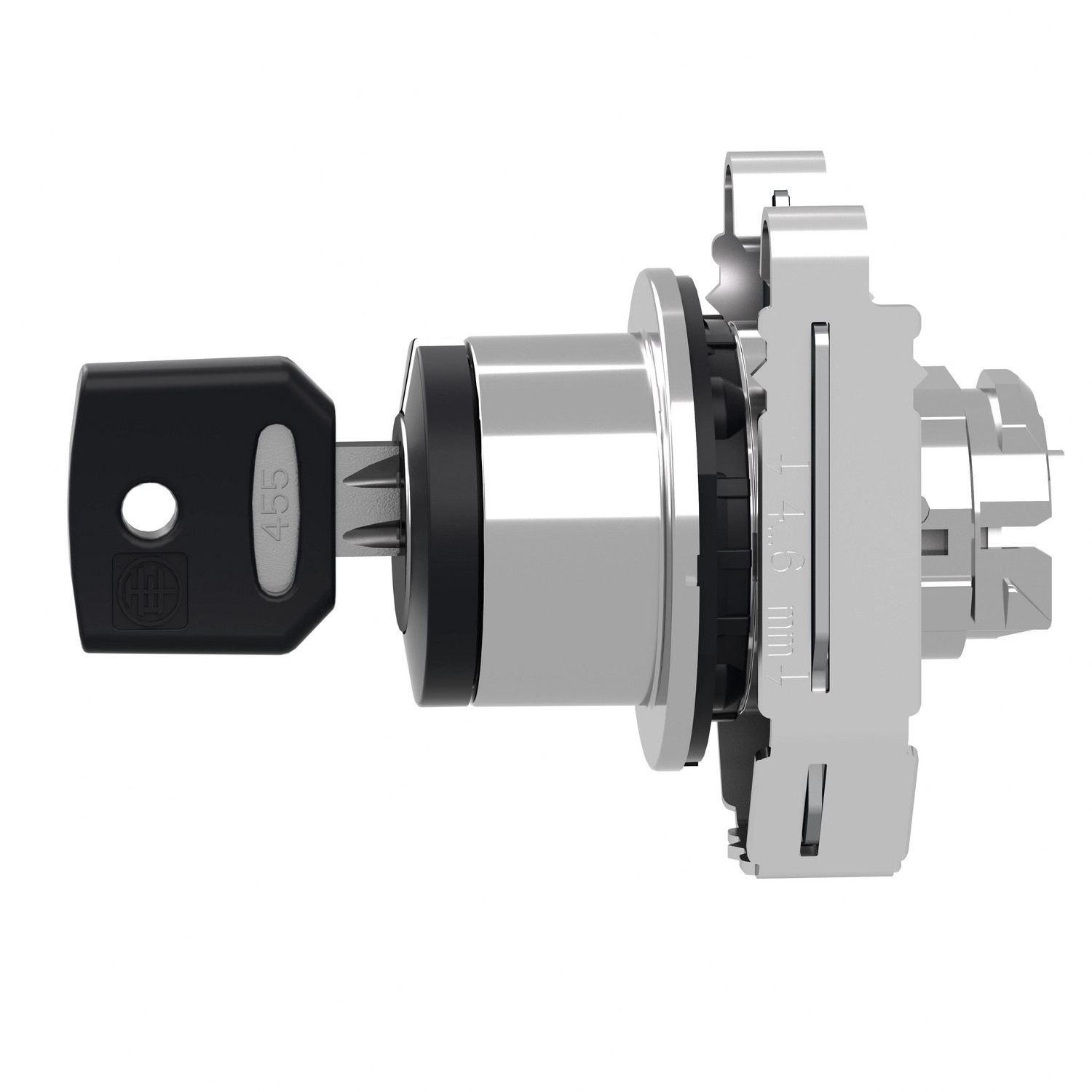

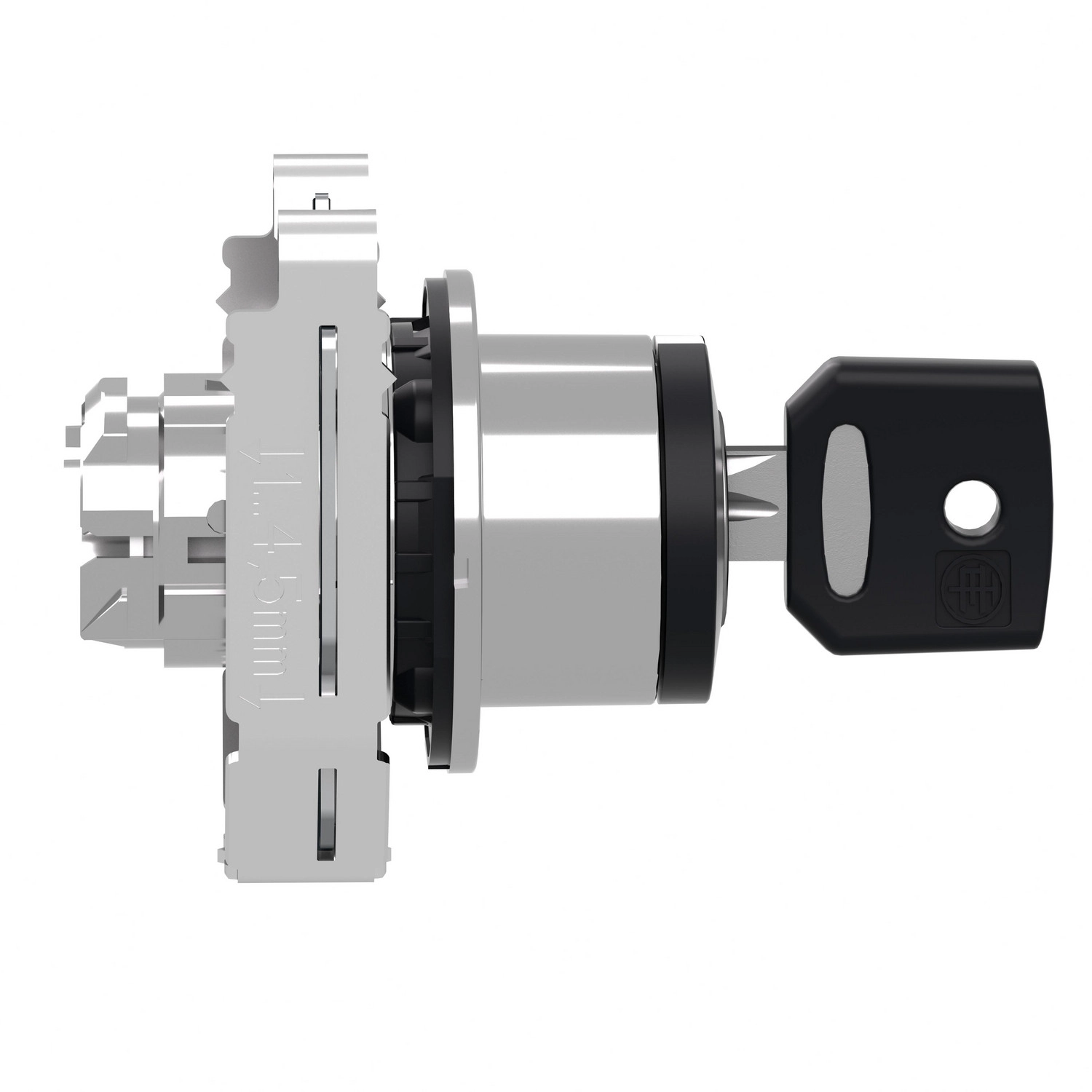

Schneider Electric Harmony XB4 - ZB4FG7 - panelbe süllyesztett fém kapcsoló fej, Ø30, 455 kulcsos, 3 állású, középre visszatérő
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A ZB4FG7 kapcsolófej panelbe süllyesztett (flush) kivitelben készül, 30,5 mm átmérőjű szerelőnyílásba illeszthető, és krómbevonatú fém kerettel rendelkezik, amely elegáns megjelenést és tartósságot biztosít. A kerek kialakítású kapcsoló 3 pozícióban állítható (+/- 45°), és a kulcs középállásban kivehető, ami további biztonsági funkciót jelent az illetéktelen működtetés ellen. A termék a 455-ös kulccsal működtethető, rugós visszatérítéssel rendelkezik, így használat után automatikusan visszaáll középállásba.
Ez a kapcsoló fej rendkívüli ellenállóképességgel rendelkezik a környezeti hatásokkal szemben. IP66, IP67, IP69 és IP69K védettségi fokozata biztosítja a tökéletes védelmet por és víz ellen, még nagynyomású mosás esetén is (akár 7000000 Pa nyomás 55°C hőmérsékleten, 0,1 m távolságról). A kapcsoló mechanikai élettartama kiemelkedő, akár 1.000.000 működtetési ciklus, ami hosszú távú, problémamentes használatot garantál. Az IK06 ütésállósági fokozat további védelmet biztosít a mechanikai sérülésekkel szemben.
A ZB4FG7 kapcsolófej széles üzemi hőmérséklet-tartományban használható, -40°C és +70°C között, így extrém környezeti feltételek mellett is megbízhatóan működik. A termék számos nemzetközi szabványnak és előírásnak megfelel, többek között CSA C22.2 No 14, EN/IEC 60947-5-1, EN/IEC 60947-5-4, UL 508, EN/IEC 60947-1, JIS C8201-5-1 és CE tanúsítvánnyal rendelkezik. A termék UL listed, CSA, CCC és EAC minősítéssel is rendelkezik, ami igazolja a globális minőségi követelményeknek való megfelelést.
A ZB4FG7 kapcsolófej különböző elektromos konfigurációkkal használható (C3, C4, C5, C6, C7, C8, C11 kódok szerint), amely lehetővé teszi az egyszerű és kettős érintkezőblokkok különféle kombinációit első szerelésben. A termék kiválóan ellenáll a rezgéseknek (5 gn, f=10-500 Hz) és ütéseknek (akár 50 gn, 11 ms időtartamig), így a legmostohább ipari környezetben is megbízhatóan teljesít. A Schneider Electric ZB4FG7 kulcsos kapcsolófej tökéletes választás biztonsági kritikus alkalmazásokhoz, vezérlőpanelekhez, gépvezérléshez és minden olyan területen, ahol az illetéktelen hozzáférés elleni védelem és a megbízható működés alapvető fontosságú.
Schneider Electric Harmony XB4 - ZB4FG7 -panelbe süllyesztett fém kapcsoló fej, Ø30, 455 kulcsos, 3 állású, középre visszatérő műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Kulcsos kapcsoló fej
Eszköz rövid neve: ZB4F
Keret anyaga: Krómozott fém
Szerelési átmérő: 30,5 mm
Fej típusa: Panelbe süllyesztett (flush)
Jelzőegység fejének alakja: Kerek
Visszatérés: Középre
Működési jellemzők
Működtető profilja: Fekete kulcsos kapcsoló
Működtető típusa: Rugós visszatérítésű
Működtető pozíció információ: 3 állás +/- 45°
Kulcstípus: 455-ös kulcs
Kulcskivétel pozíciója: Középállás
Kiegészítő adatok
CAD szélessége: 36,6 mm
CAD magassága: 36,6 mm
CAD mélysége: 49 mm
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos összetétel kódok
C3: <6 érintkezőhöz egyes blokkokkal első szerelésben
C4: <6 érintkezőhöz egyes és kettős blokkokkal első szerelésben
C5: <5 érintkezőhöz egyes blokkokkal első szerelésben
C6: <5 érintkezőhöz egyes és kettős blokkokkal első szerelésben
C7: <4 érintkezőhöz egyes blokkokkal első szerelésben
C8: <4 érintkezőhöz egyes és kettős blokkokkal első szerelésben
C11: <3 érintkezőhöz egyes blokkokkal első szerelésben
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70°C
Üzemi környezeti hőmérséklet: -40...70°C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
Védettség
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
Type 13 az UL 50 E szerint
Type 12 az UL 50 E szerint
Type 4 az UL 50 E szerint
Type 4X az UL 50 E szerint
IK védettségi fokozat: IK06
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, EN/IEC 60947-5-1, EN/IEC 60947-5-4, UL 508, EN/IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Terméktanúsítványok: UL listed, CSA, CCC, EAC
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsuláshoz az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsuláshoz az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütéshez mindegyik tengelyen az IEC 60068-2-27 szerint
