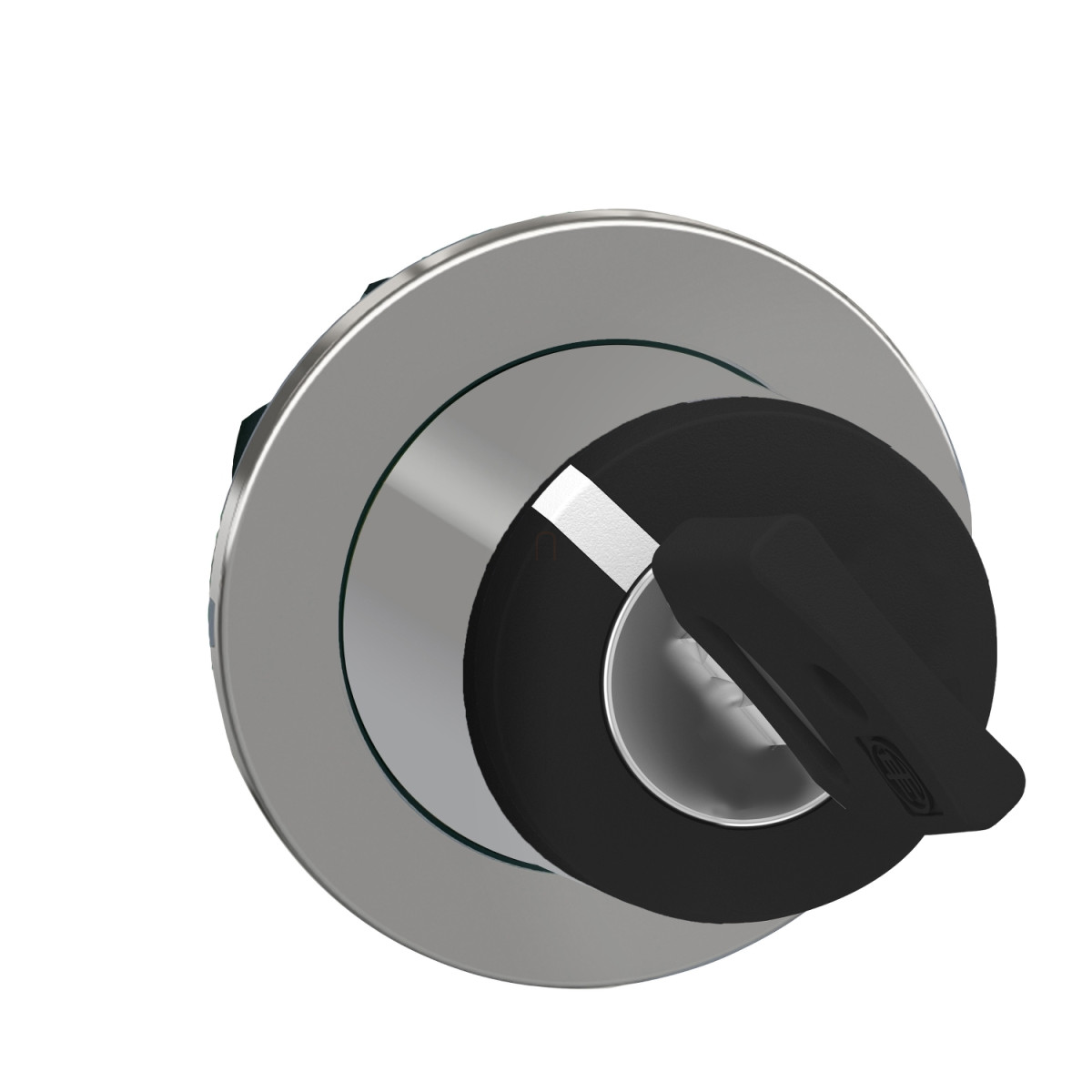

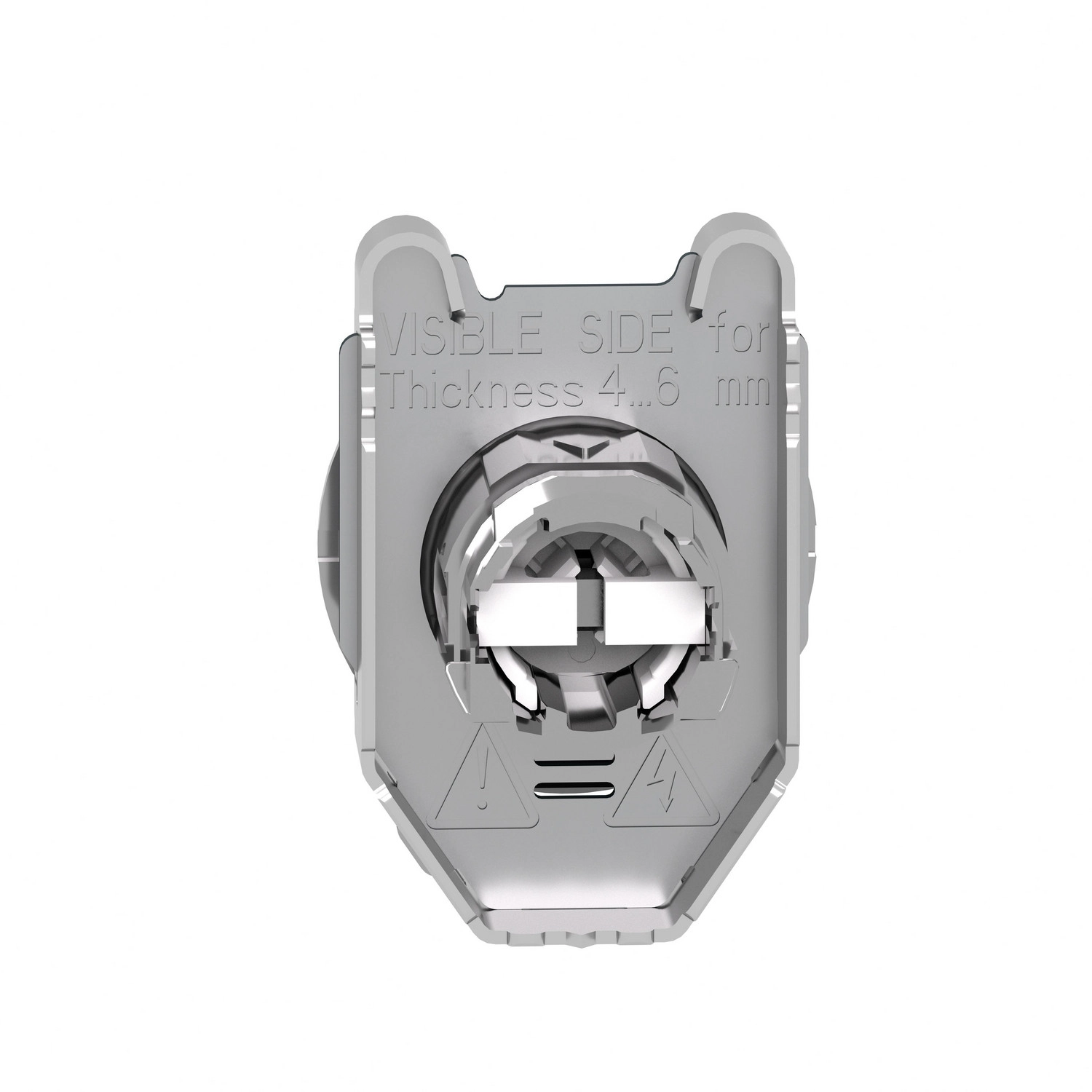

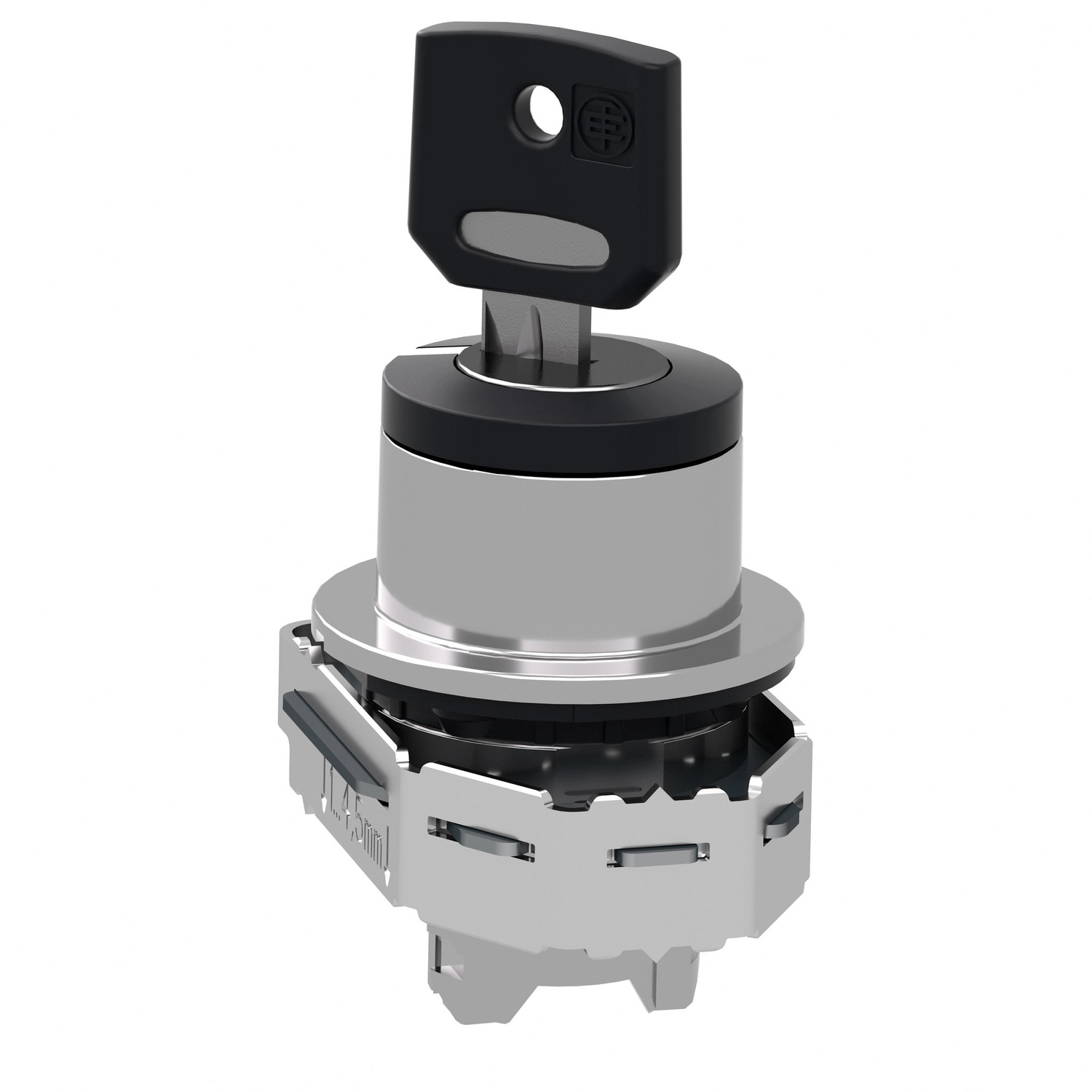

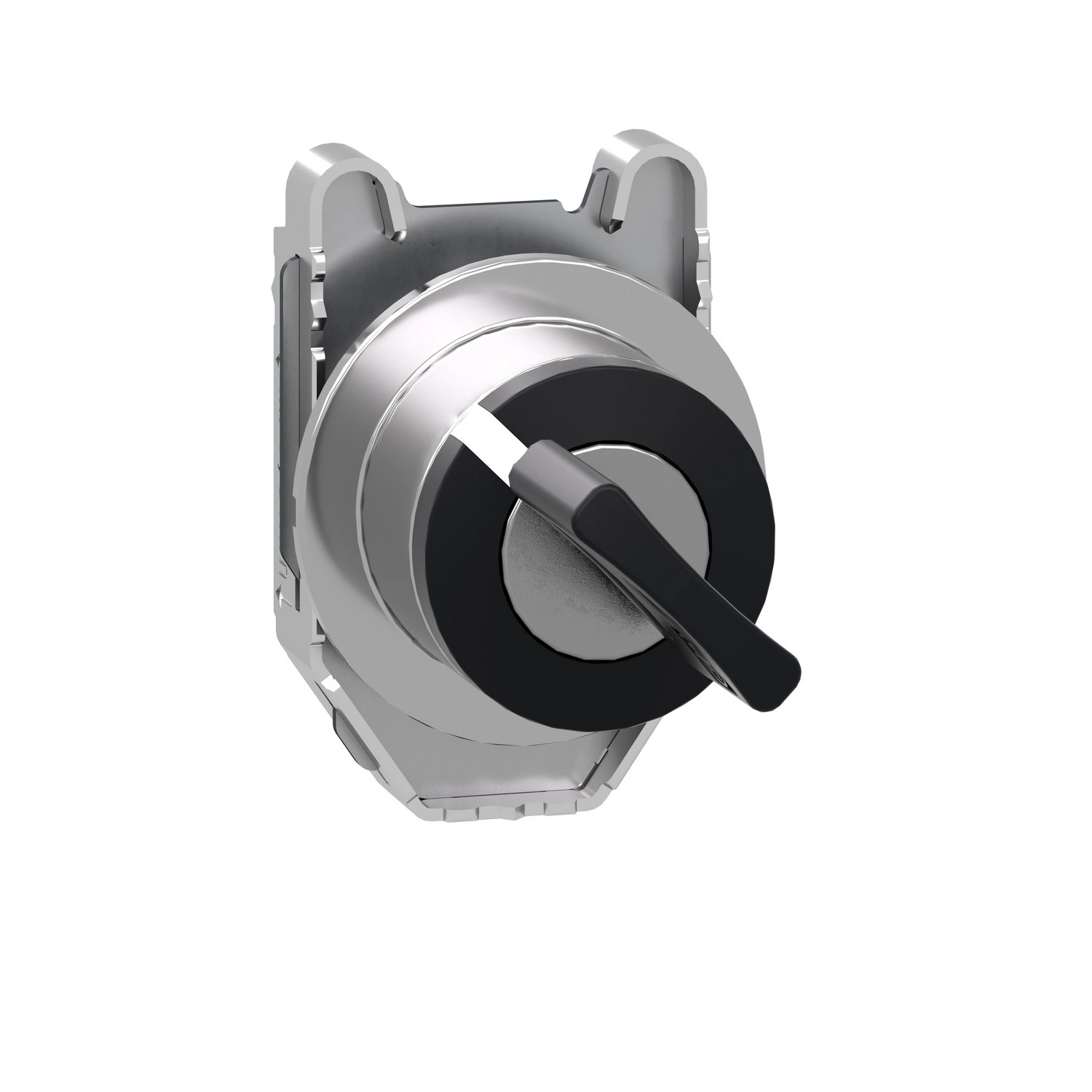

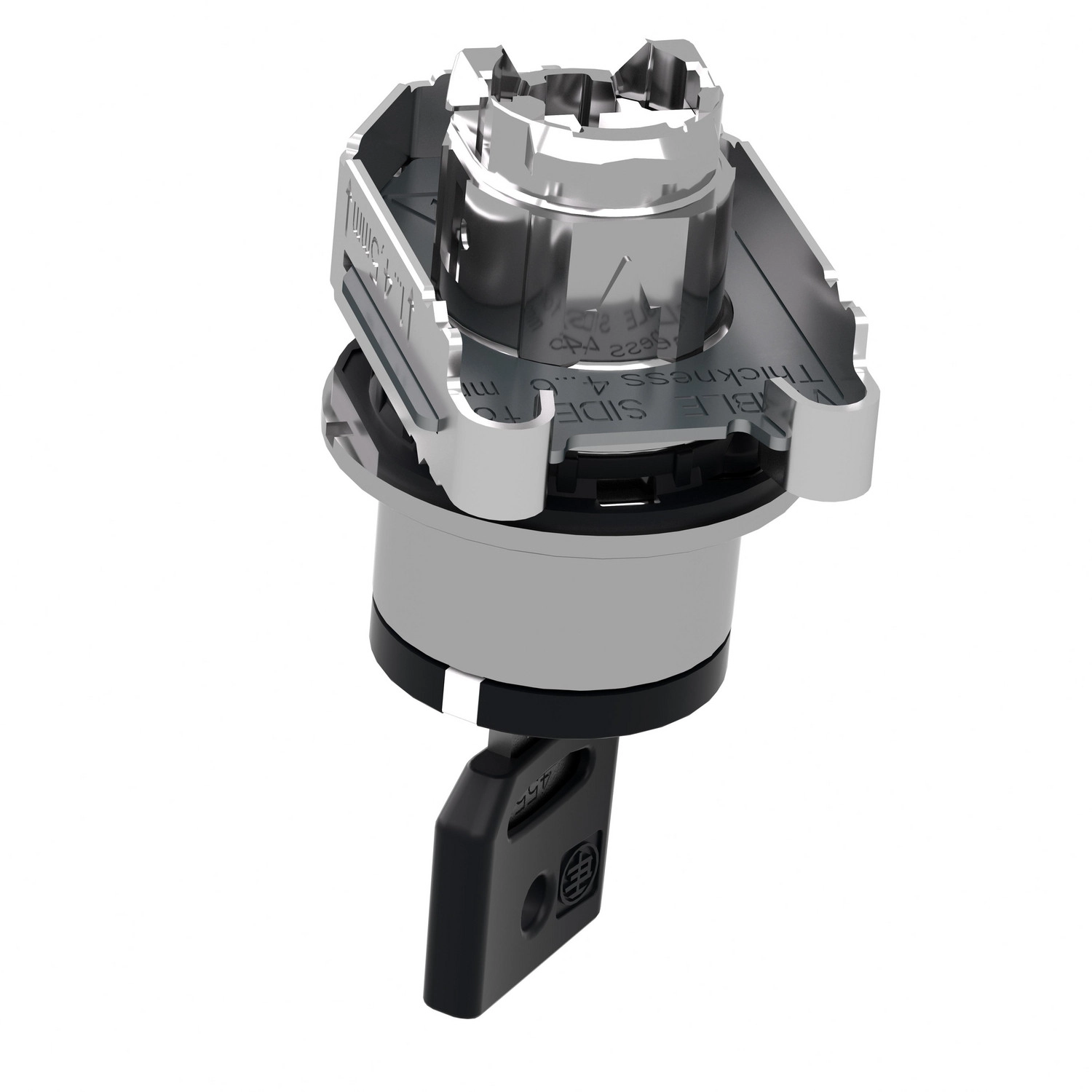

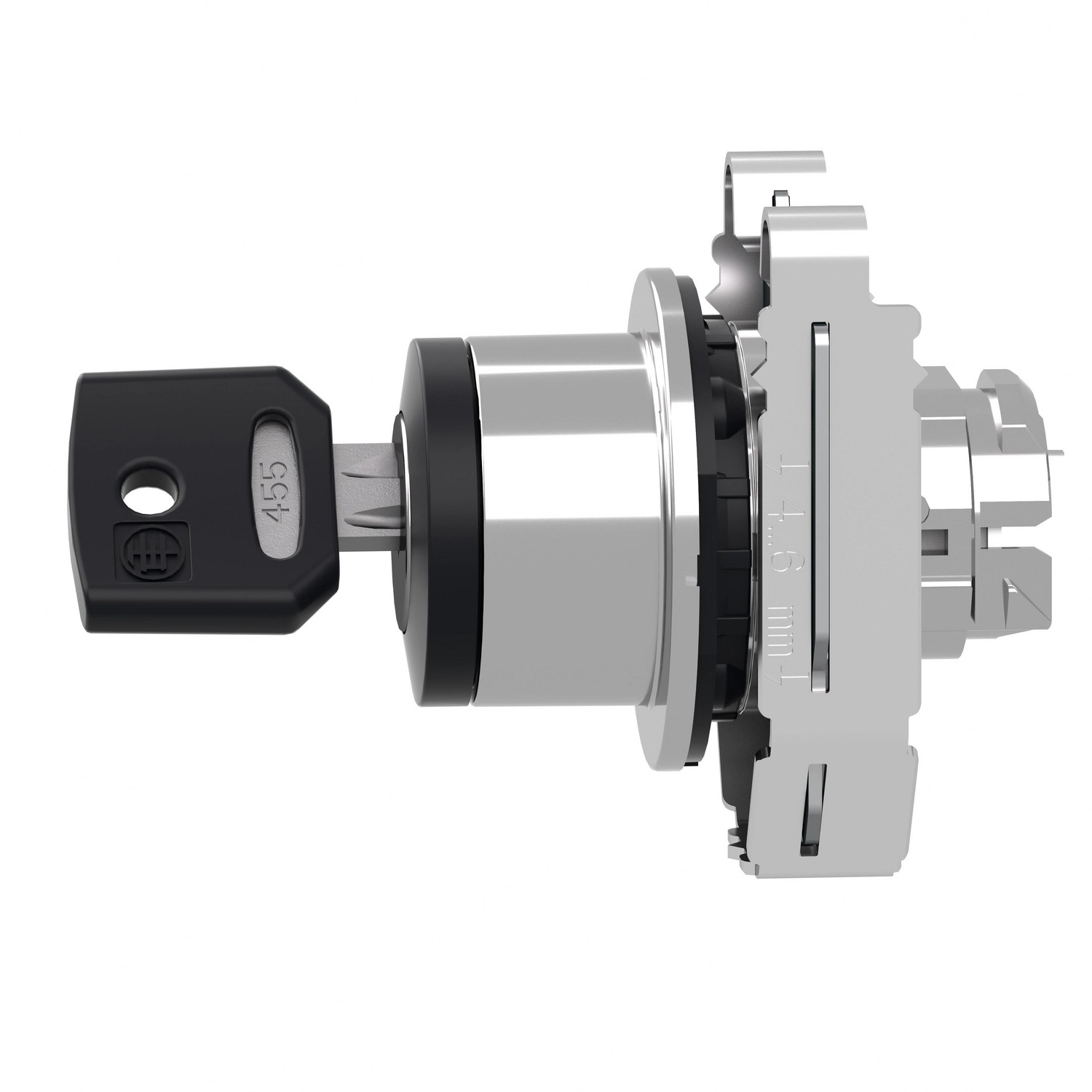

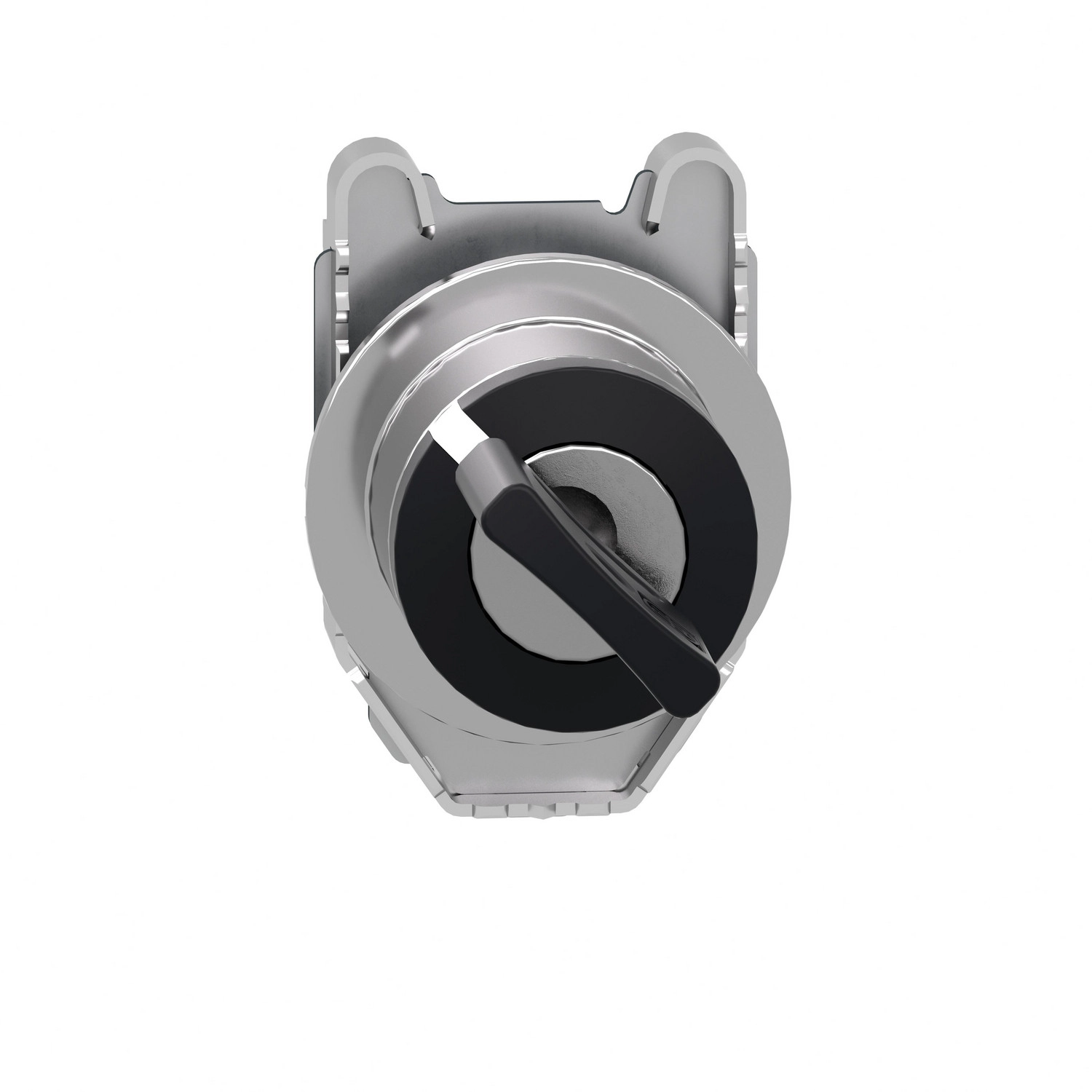

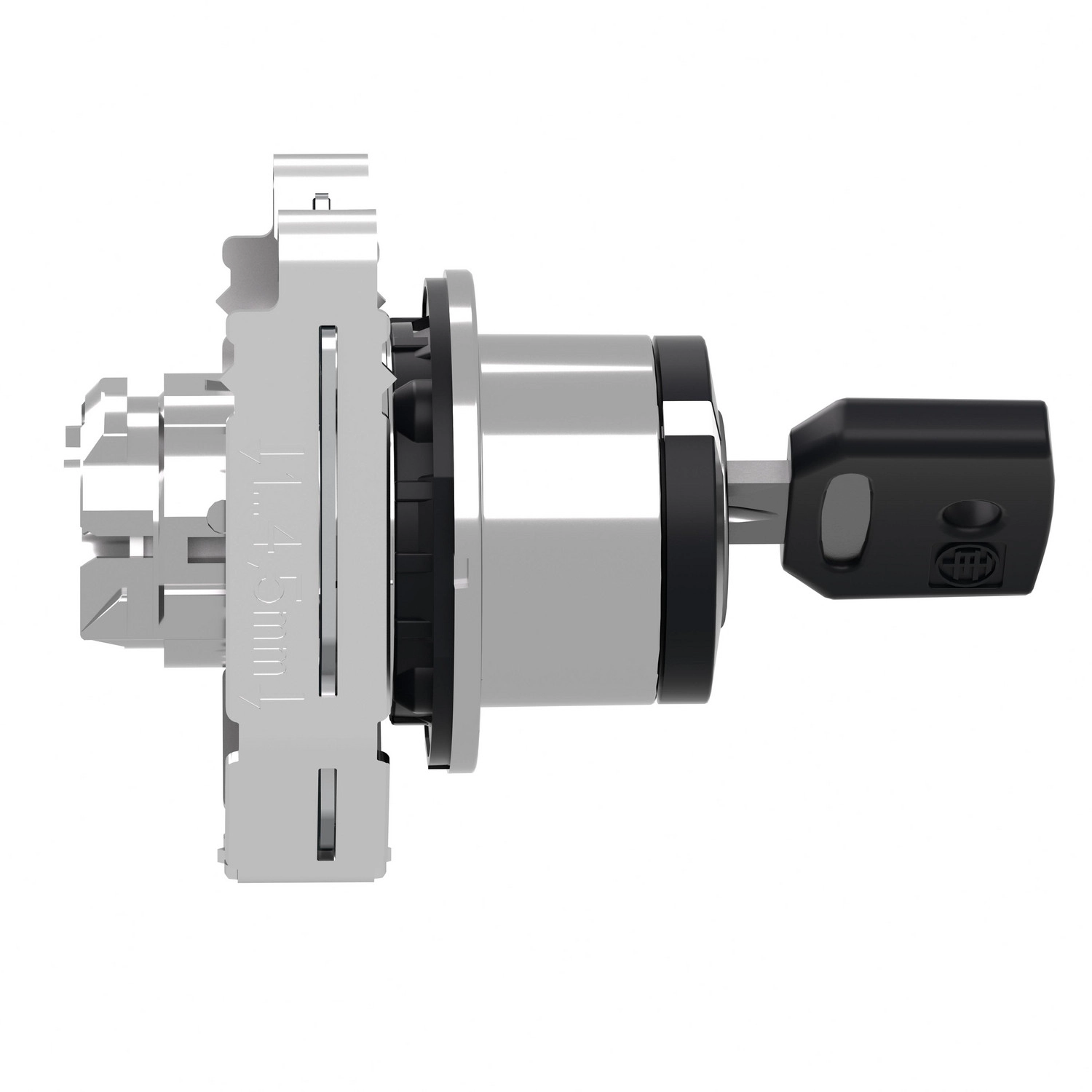

A Schneider Electric Harmony XB4 sorozat ZB4FG6 típusú kulcsos kapcsoló feje egy kiváló minőségű ipari vezérlőelem, amely megbízható működést biztosít különböző automatizálási és vezérlési alkalmazásokban. A kulcsos kapcsoló a hozzáférés-korlátozást igénylő rendszerek ideális komponense, ahol a jogosulatlan működtetés megakadályozása kulcsfontosságú.
A ZB4FG6 kulcsos kapcsoló fej a Harmony XB4 termékcsalád része, amely a Schneider Electric prémium vezérlőegység kínálatába tartozik. A panelbe süllyesztett kivitel 30 mm-es szabványos szerelőnyílásba illeszkedik, míg a krómozott fém keret elegáns megjelenést és tartósságot biztosít. A fekete kulcs, a 455-ös zárrendszerrel, csak a bal pozícióból távolítható el, ami további biztonságot nyújt a kulcs jogosulatlan eltávolítása ellen. A kapcsoló két pozícióval rendelkezik, és jobbról balra rugósan visszatér alaphelyzetbe.
A termék kiemelkedő technikai jellemzői közé tartozik a kiváló mechanikai tartósság, amely 1.000.000 kapcsolási ciklust biztosít. IP66, IP67, IP69 és IP69K védettséggel rendelkezik, így rendkívül ellenálló a por és nedvesség behatolásával szemben, valamint a nagynyomású mosóberendezésekkel szemben is (7000000 Pa nyomásig 55°C-on, 0,1 m távolságból). Ez a magas szintű védettség lehetővé teszi a termék használatát zord környezeti feltételek között is, beleértve a kültéri vagy ipari létesítményeket, ahol a tisztítás nagynyomású vízsugárral történik. Az IK06 fokozatú ütésállóság további mechanikai védelmet biztosít.
A ZB4FG6 széles működési hőmérséklet-tartománnyal rendelkezik (-40...+70°C), amely alkalmassá teszi szélsőséges környezeti feltételek közötti használatra is. A termék megfelel számos nemzetközi szabványnak, beleértve a CSA C22.2 No 14, EN/IEC 60947-5-1, EN/IEC 60947-5-4, UL 508, EN/IEC 60947-1, JIS C8201-5-1, CE és JIS C8201-1 előírásokat, valamint rendelkezik UL, CSA, CCC és EAC minősítésekkel is.
Schneider Electric Harmony XB4 - ZB4FG6 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Kulcsos kapcsoló fej
Rövid eszköznév: ZB4F
Előlap anyaga: Krómozott fém
Szerelési átmérő: 30,5 mm
Fej típusa: Panelbe süllyesztett
Jelzőegység fejének alakja: Kerek
Visszatérési irány: Jobbról balra
Működtető profilja: Fekete kulcsos kapcsoló
Működtető típusa: Rugós visszatérésű
Működtető pozíció információ: 2 pozíció 90°
Zártípus: 455-ös kulcs
Kulcs kivételi pozíciója: Bal
Kiegészítő adatok
CAD teljes szélesség: 36,6 mm
CAD teljes magasság: 36,6 mm
CAD teljes mélység: 49 mm
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos összetételi kód: C3 - <6 érintkező egyes blokkok használatával elölről szerelhető
C4 - <6 érintkező egyes és dupla blokkok használatával elölről szerelhető
C5 - <5 érintkező egyes blokkok használatával elölről szerelhető
C6 - <5 érintkező egyes és dupla blokkok használatával elölről szerelhető
C7 - <4 érintkező egyes blokkok használatával elölről szerelhető
C8 - <4 érintkező egyes és dupla blokkok használatával elölről szerelhető
C11 - <3 érintkező egyes blokkok használatával elölről szerelhető
C15 - <1 érintkező egyes blokkok használatával elölről szerelhető
Eszköz megjelenése: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláskor: -40...70 °C
Környezeti levegő hőmérséklete üzemelés közben: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
13-as típus az UL 50 E szerint
12-es típus az UL 50 E szerint
4-es típus az UL 50 E szerint
4X típus az UL 50 E szerint
IK védettségi fokozat: IK06
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, EN/IEC 60947-5-1, EN/IEC 60947-5-4, UL 508, EN/IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Termék tanúsítványok: UL listed, CSA, CCC, EAC
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütésre tengelyenként az IEC 60068-2-27 szerint
