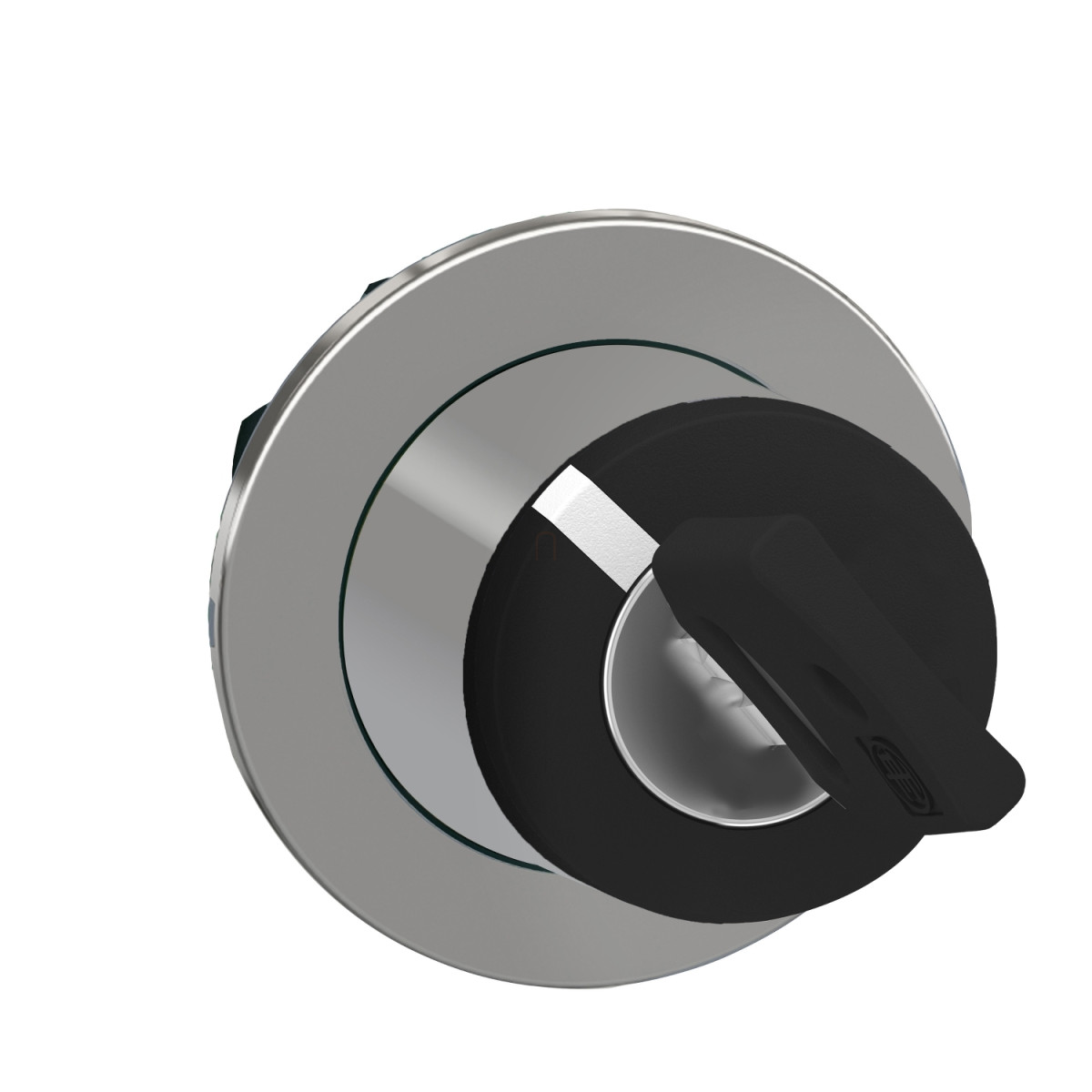

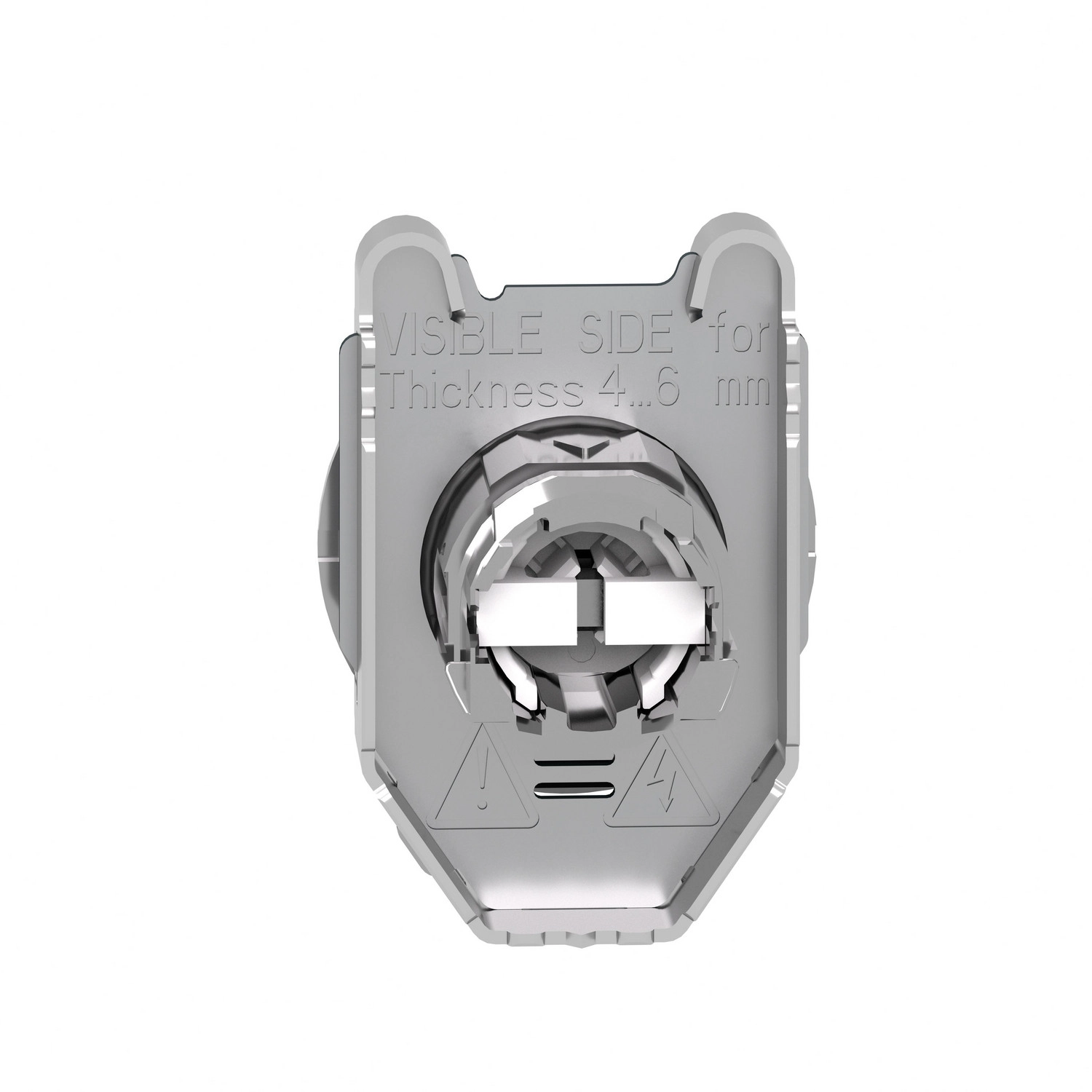

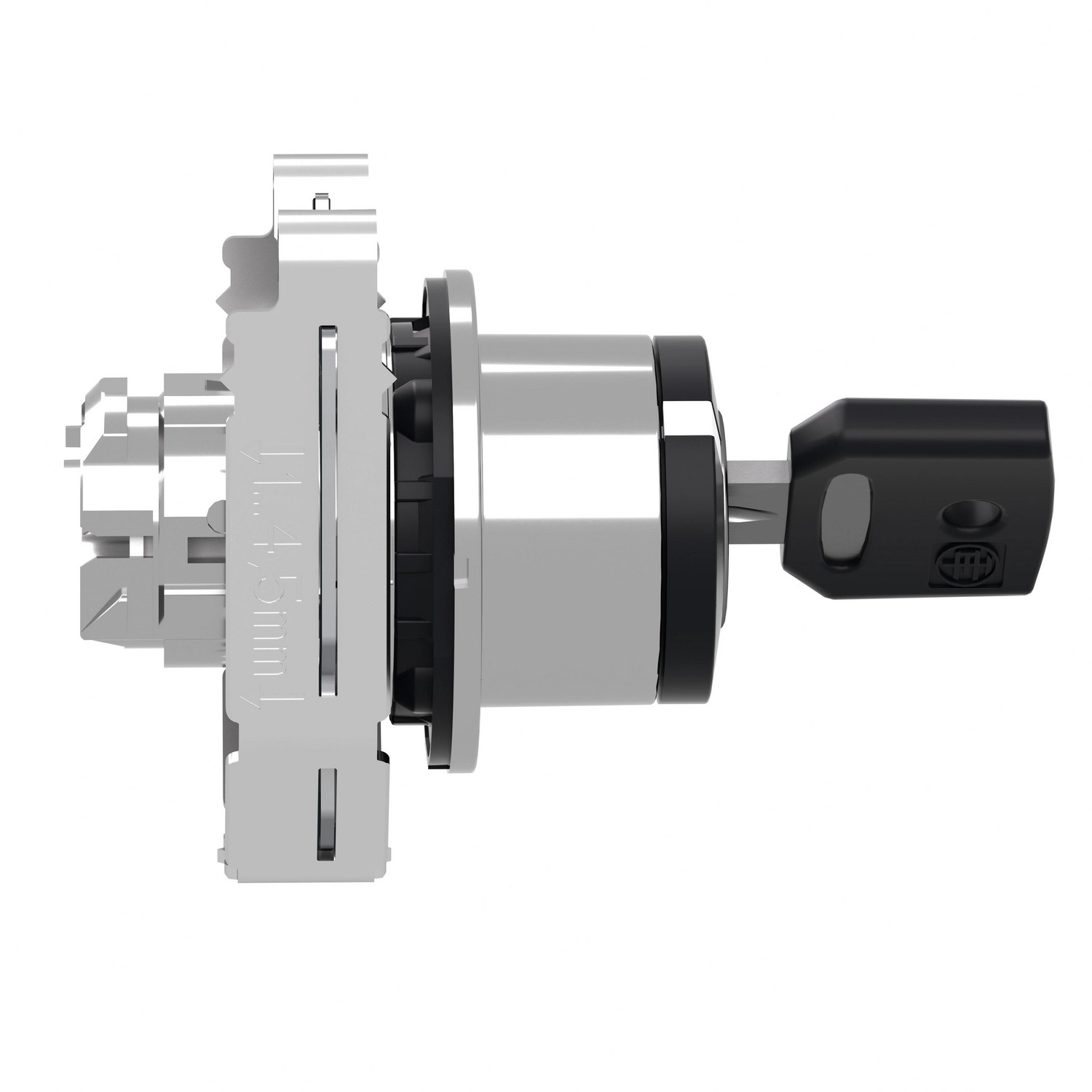

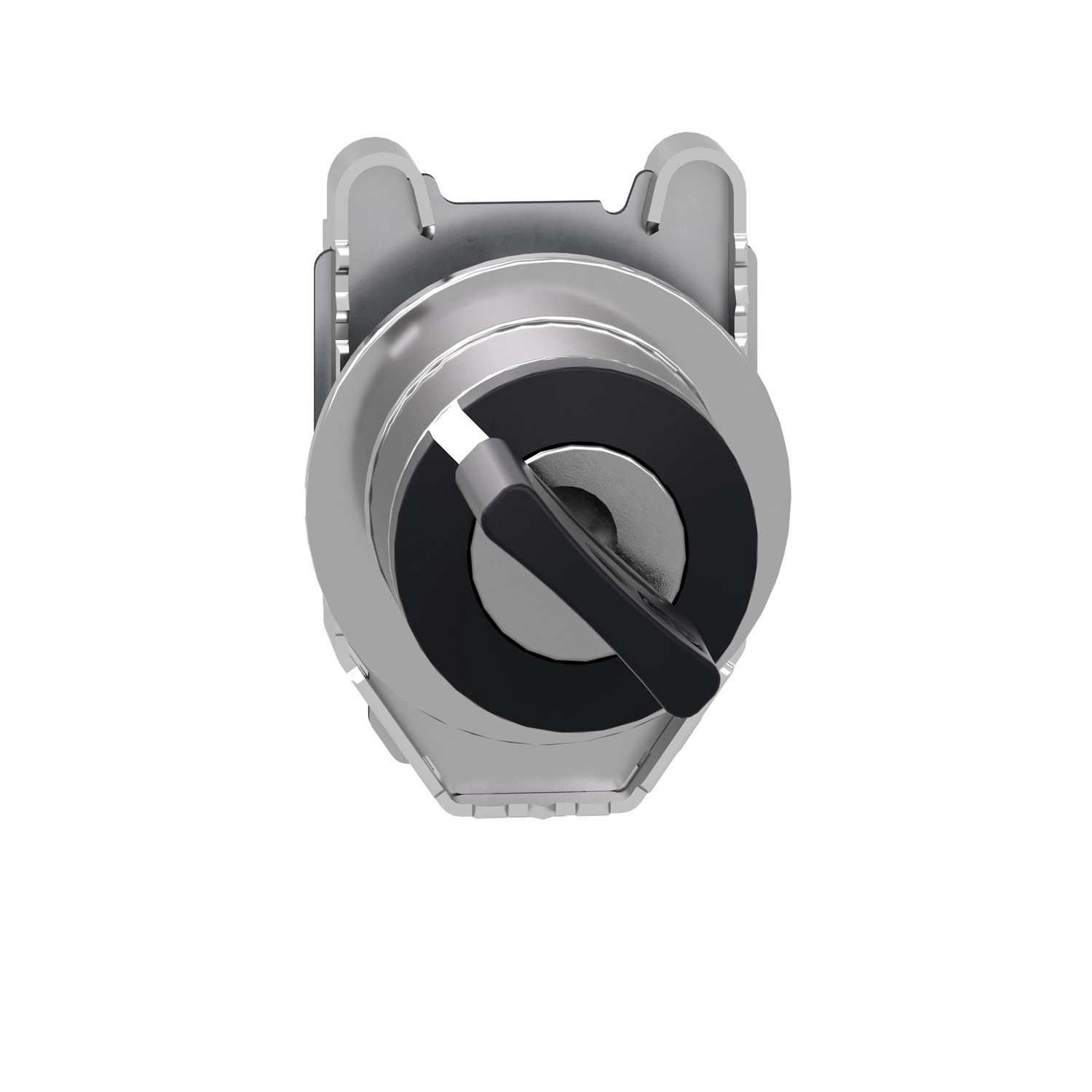

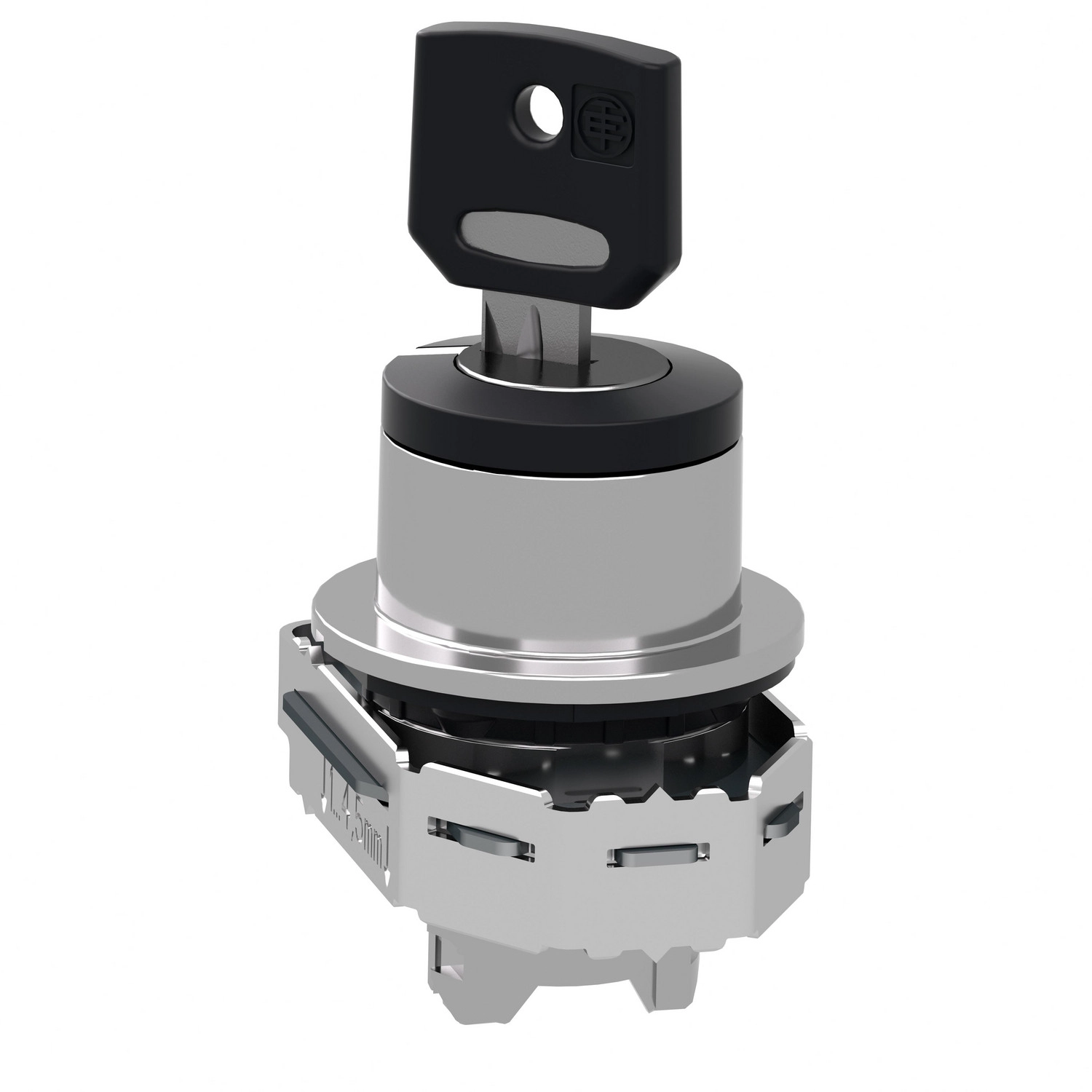

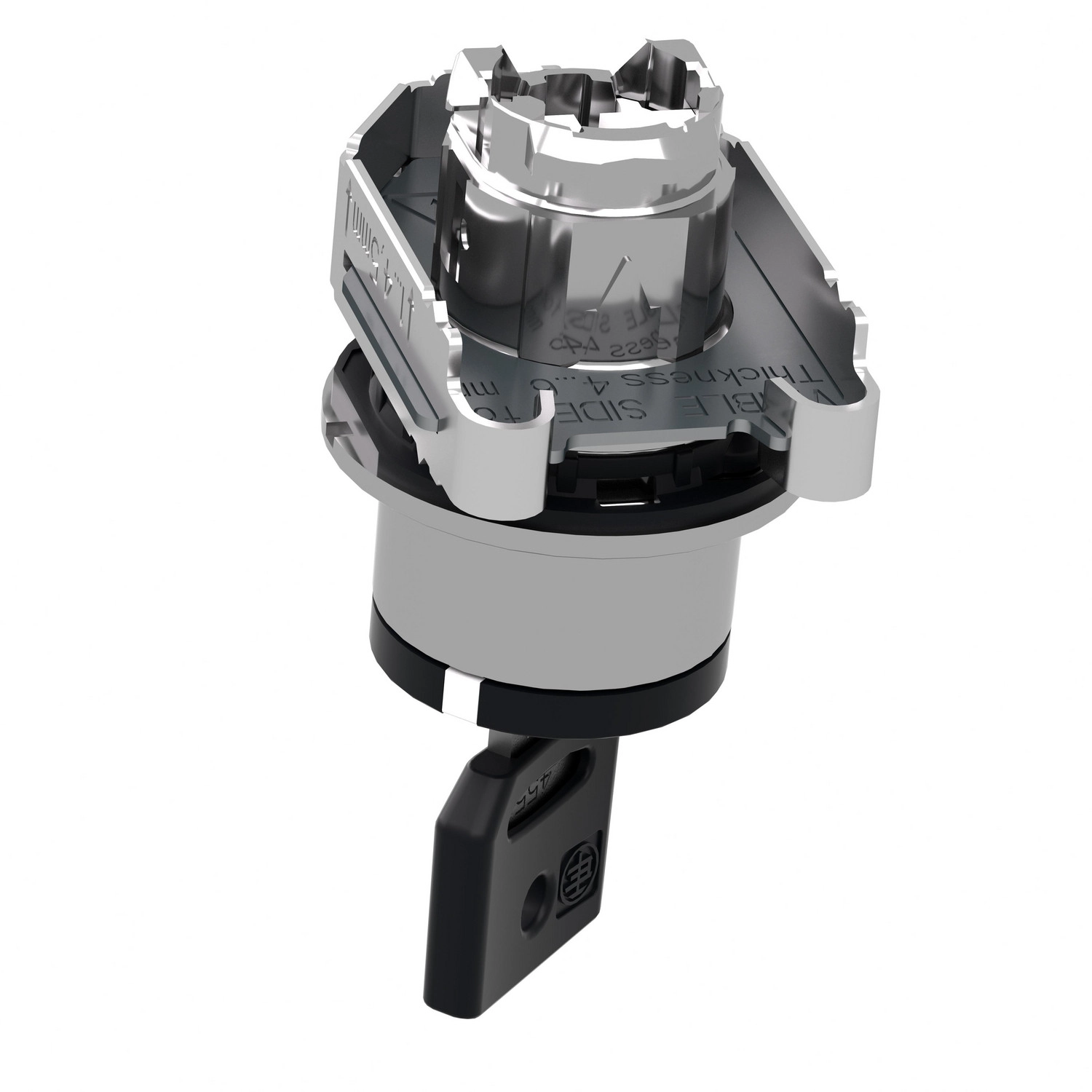

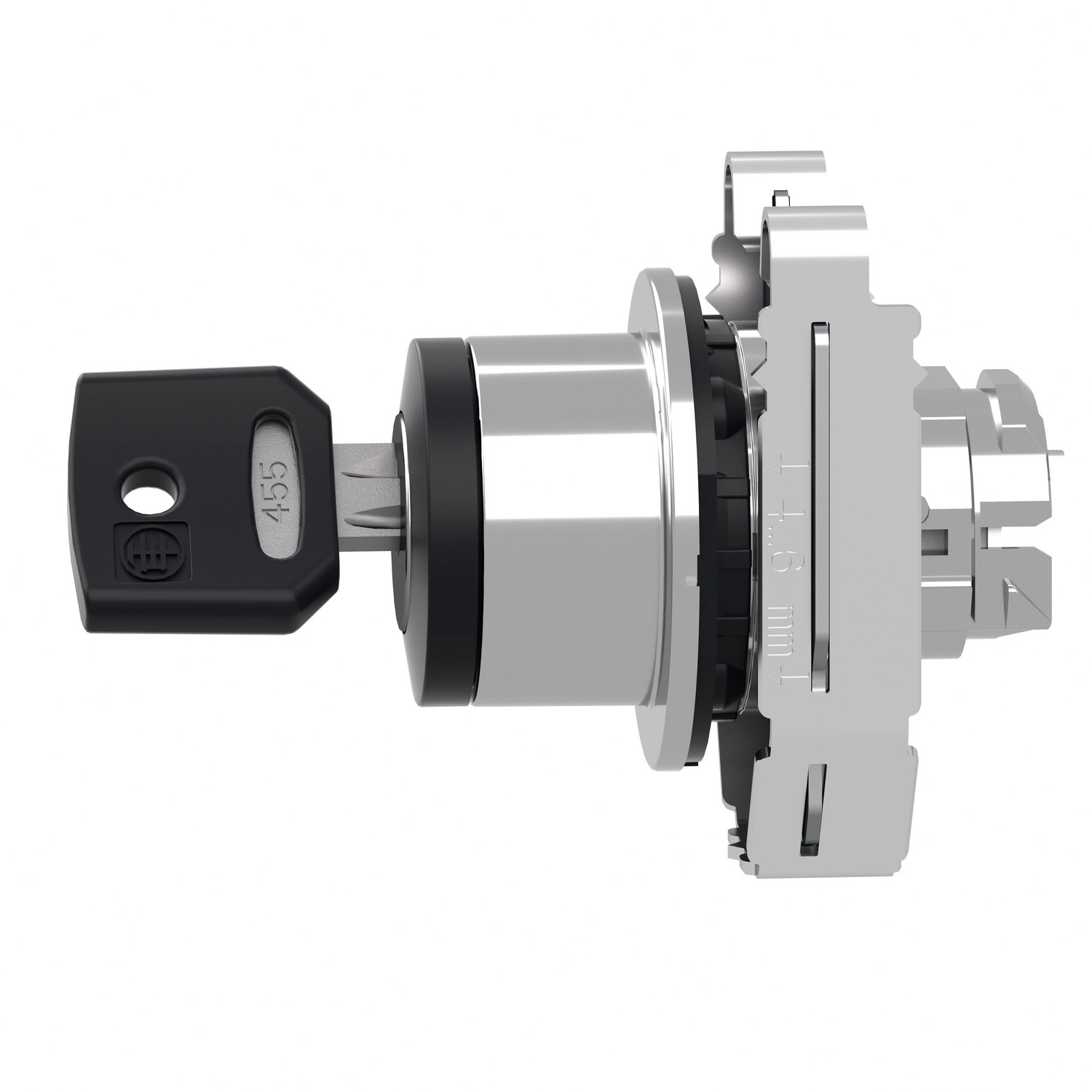

A Schneider Electric Harmony XB4 ZB4FG4 egy prémium minőségű panelbe süllyesztett kulcsos választókapcsoló fej, amely ipari környezetben való alkalmazásra készült. Ez a komponens a Schneider Electric Harmony XB4 termékcsalád része, amely világszerte elismert megbízhatóságáról és tartósságáról.
A ZB4FG4 típusú kapcsolófej 2 állású (90°-os elfordulással), fekete kulcsos kivitelben készül, 455-ös kulcskialakítással. A kulcs bármely pozícióban kivehető, ami rugalmas biztonsági lehetőségeket kínál. A beépítés egyszerű, a 30,5 mm-es standard átmérőjű furatba történő szerelés gyors és problémamentes. A krómozott fém előlap nem csak esztétikus megjelenést biztosít, hanem kivételes tartósságot is kölcsönöz a terméknek.
A kapcsolófej rendkívül robusztus kialakítású, magas nyomású mosással szembeni ellenállása kiemelkedő: akár 7000000 Pa nyomást is elvisel 55 °C hőmérsékleten, 0,1 m távolságból. Mechanikai élettartama 1 000 000 kapcsolási ciklus, ami hosszú távú, megbízható működést garantál még a legmostohább ipari körülmények között is. Az IP védelmi besorolása többszörös: IP66, IP67, IP69 és IP69K, ami teljes por elleni védelmet és különböző mértékű víz elleni védelmet biztosít, beleértve a nagy nyomású, magas hőmérsékletű vízsugár elleni védelmet is. A terméket UL szerinti Type 4, 4X, 12 és 13 besorolással is ellátták, igazolva sokoldalú alkalmazhatóságát.
A ZB4FG4 kapcsolófej különböző elektromos konfigurációkkal használható: alkalmazható maximum 6 érintkezővel egyedi blokkok használatával (C3, C4), maximum 5 érintkezővel (C5, C6), maximum 4 érintkezővel (C7, C8), maximum 3 érintkezővel (C11), vagy akár egyetlen érintkezővel is (C15). Ez a sokoldalúság lehetővé teszi, hogy a különféle vezérlési igényekhez optimálisan illeszkedjen. A CAD-ben megadott méretek (36,6 mm szélesség és magasság, 49 mm mélység) pontos tervezést tesznek lehetővé.
A Harmony XB4 ZB4FG4 választókapcsoló fej működési és tárolási hőmérséklet-tartománya rendkívül széles, -40°C-tól +70°C-ig terjed, ami szélsőséges környezeti feltételek mellett is megbízható teljesítményt biztosít. A terméket TH védőkezeléssel látták el, ami tovább növeli ellenállóképességét. A termék megfelel számos nemzetközi szabványnak, többek között a CSA C22.2 No 14, EN/IEC 60947-5-1, EN/IEC 60947-5-4, UL 508 előírásoknak, és rendelkezik a szükséges tanúsítványokkal (UL, CSA, CCC, EAC). A Schneider Electric Harmony XB4 ZB4FG4 kulcsos választókapcsoló fej kiváló választás olyan alkalmazásokhoz, ahol a biztonság, a megbízhatóság és a tartósság kulcsfontosságú szempontok.
Schneider Electric Harmony XB4 - ZB4FG4 műszaki adatok
Általános adatok
Termékcsalád: Harmony XB4
Terméktípus: Kulcsos választókapcsoló fej
Rövid terméknév: ZB4F
Előlap anyaga: Krómozott fém
Beépítési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Minimális rendelési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működési jellemzők
Működtető profilja: Fekete kulcsos kapcsoló
Működtető típusa: Maradó (Stay put)
Működtető pozíció információ: 2 pozíció 90°
Kulcszár típusa: 455-ös kulcs
Kulcs kivételi pozíció: Bármely pozícióban
Méretek
CAD teljes szélesség: 36,6 mm
CAD teljes magasság: 36,6 mm
CAD teljes mélység: 49 mm
Elektromos összeállítási kódok
C3: max. 6 érintkező egyedi blokkok használatával elülső szerelésben
C4: max. 6 érintkező egyedi és dupla blokkok használatával elülső szerelésben
C5: max. 5 érintkező egyedi blokkok használatával elülső szerelésben
C6: max. 5 érintkező egyedi és dupla blokkok használatával elülső szerelésben
C7: max. 4 érintkező egyedi blokkok használatával elülső szerelésben
C8: max. 4 érintkező egyedi és dupla blokkok használatával elülső szerelésben
C11: max. 3 érintkező egyedi blokkok használatával elülső szerelésben
C15: max. 1 érintkező egyedi blokkok használatával elülső szerelésben
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet üzemelés során: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
Védettségi szint
IP védettség: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint
UL védettség: Type 13 az UL 50 E szerint, Type 12 az UL 50 E szerint, Type 4 az UL 50 E szerint, Type 4X az UL 50 E szerint
IK védettségi fokozat: IK06
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, EN/IEC 60947-5-1, EN/IEC 60947-5-4, UL 508, EN/IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Termék tanúsítványok: UL listed, CSA, CCC, EAC
Mechanikai tulajdonságok
Magas nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint, 2 mm csúcstól-csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint, 25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen az IEC 60068-2-27 szerint
