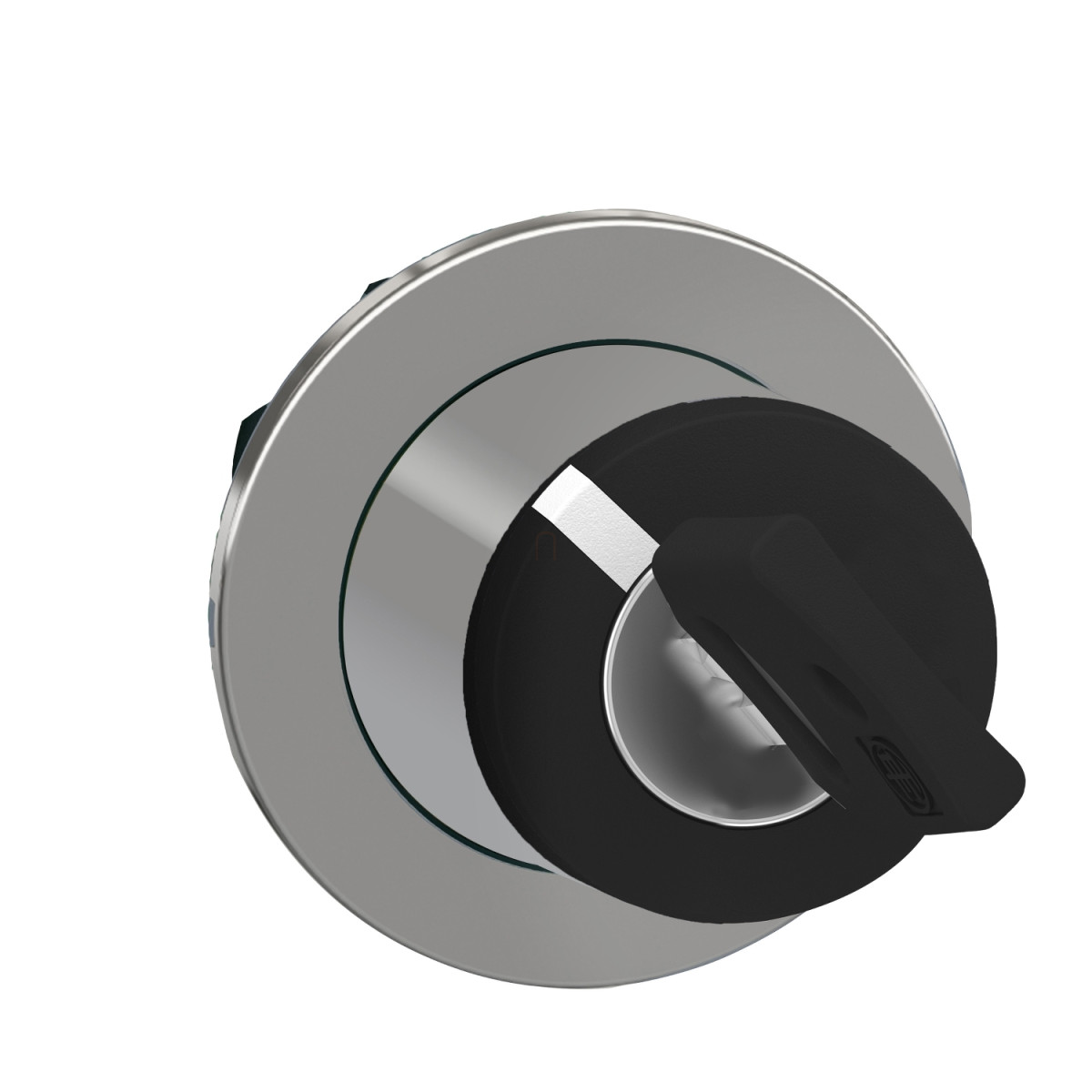

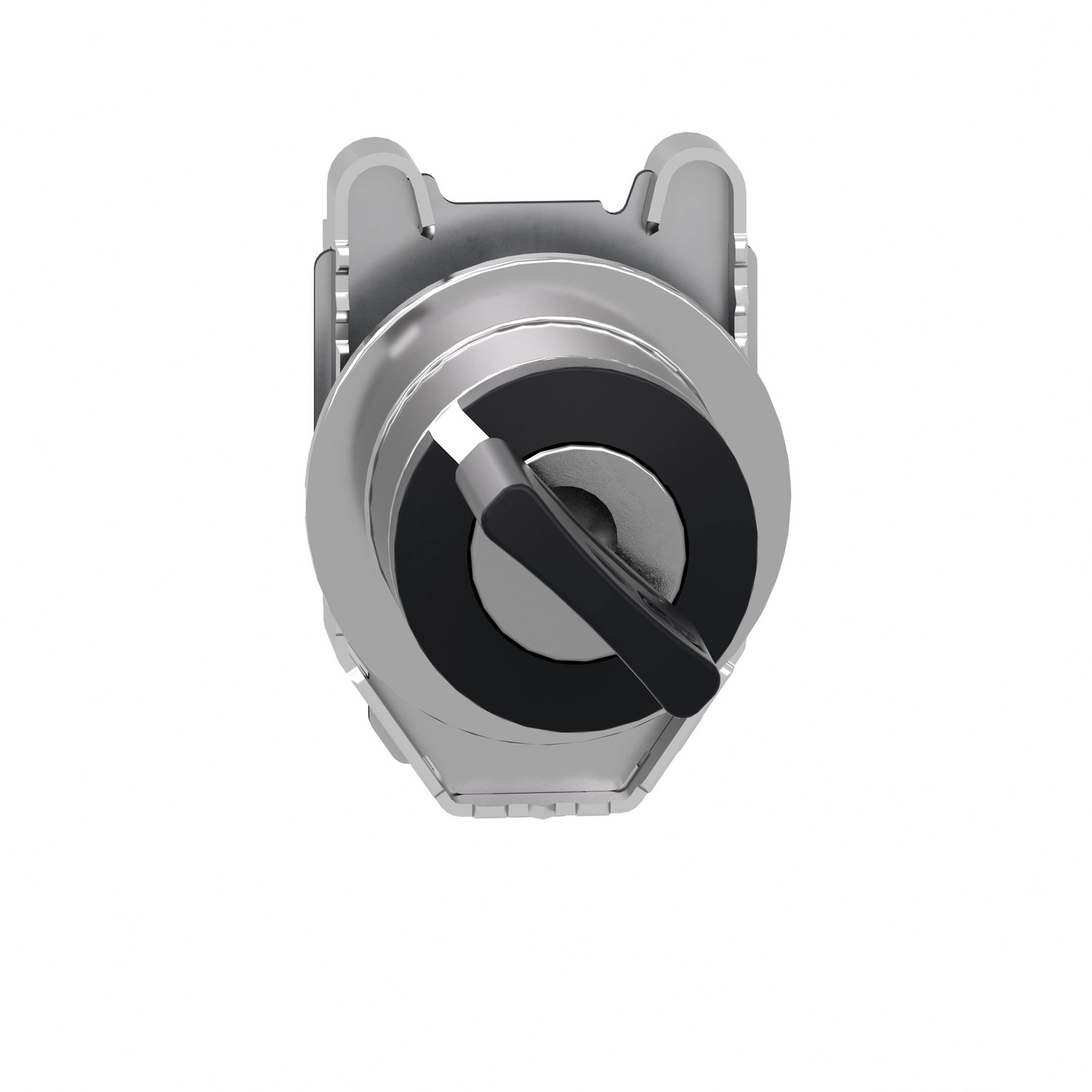

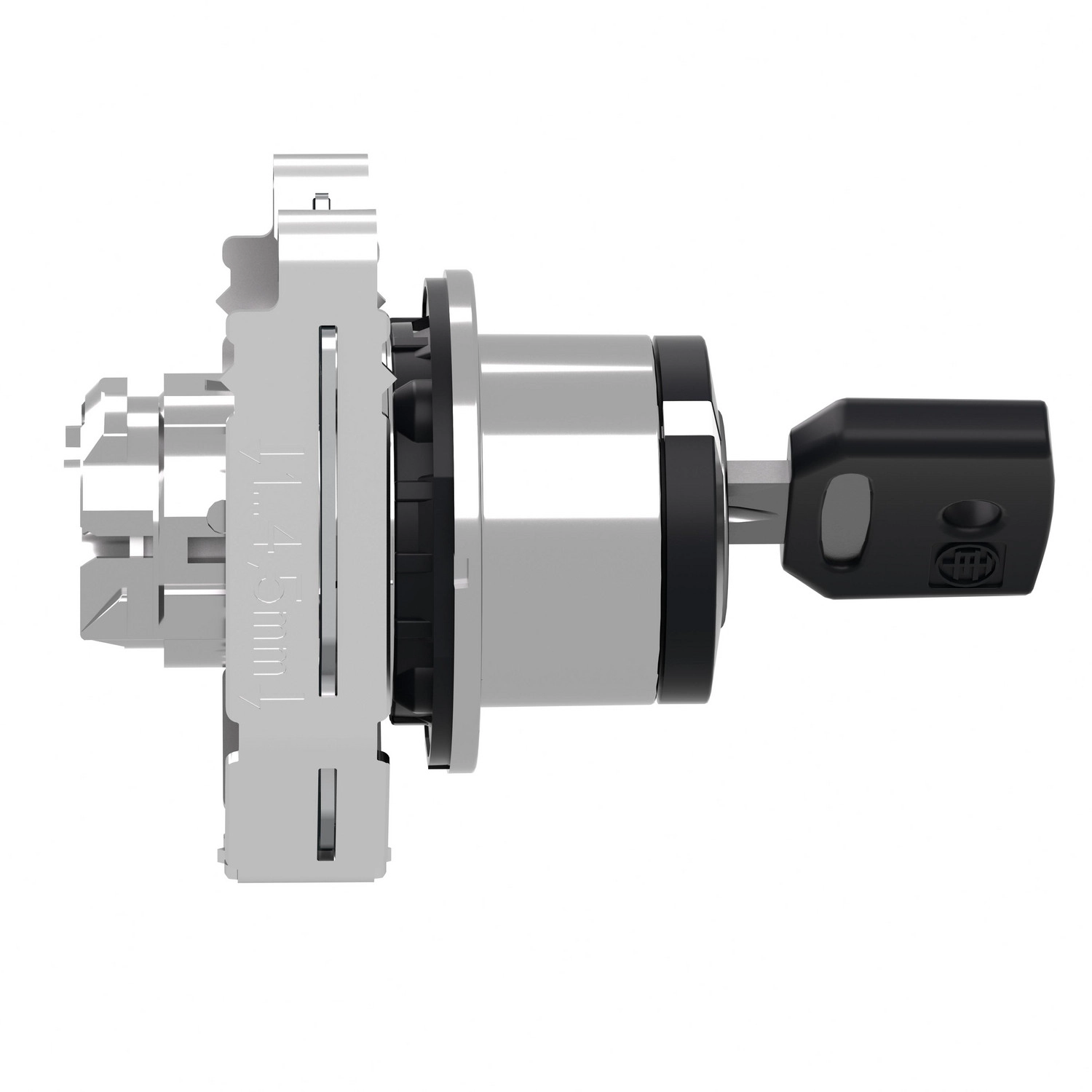

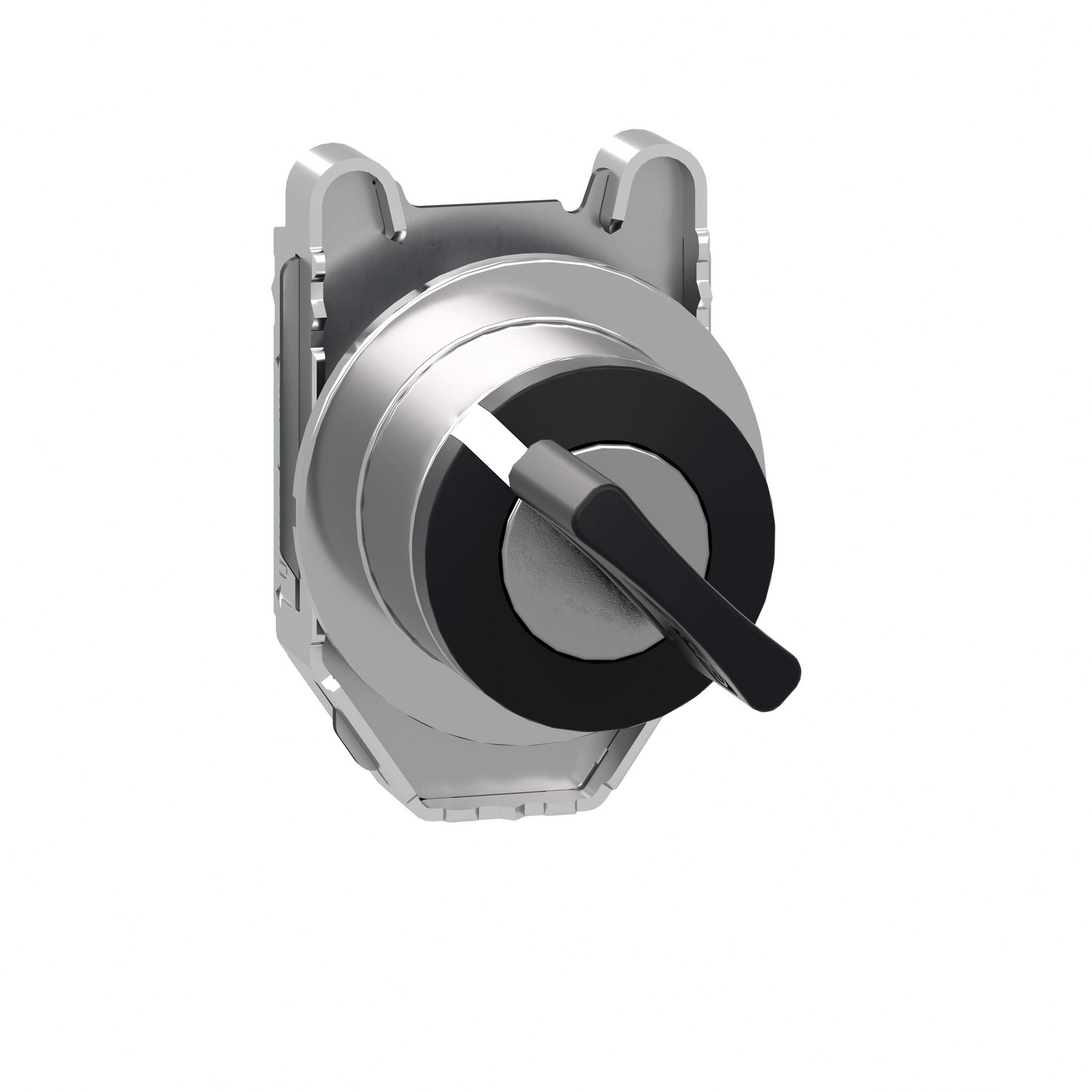

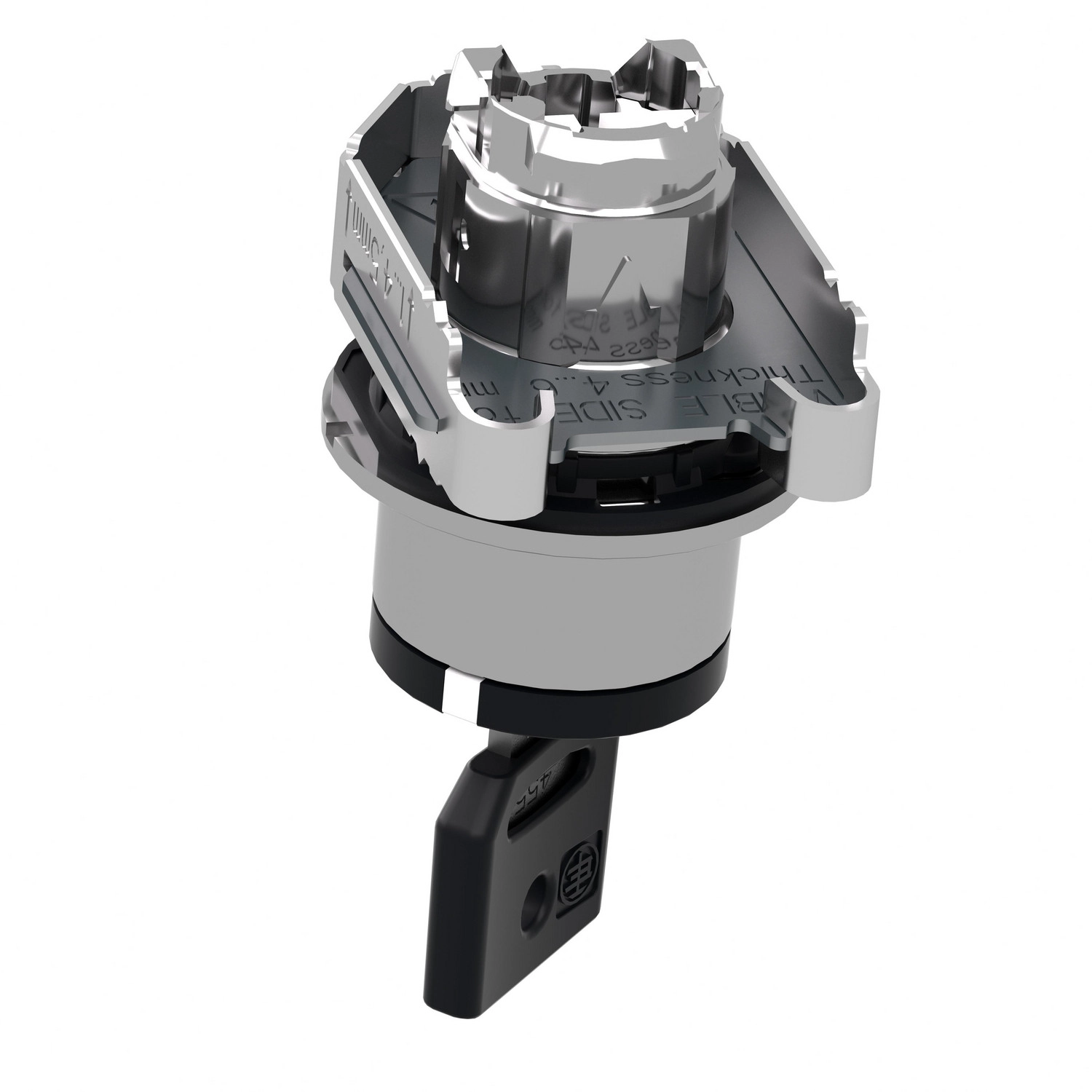

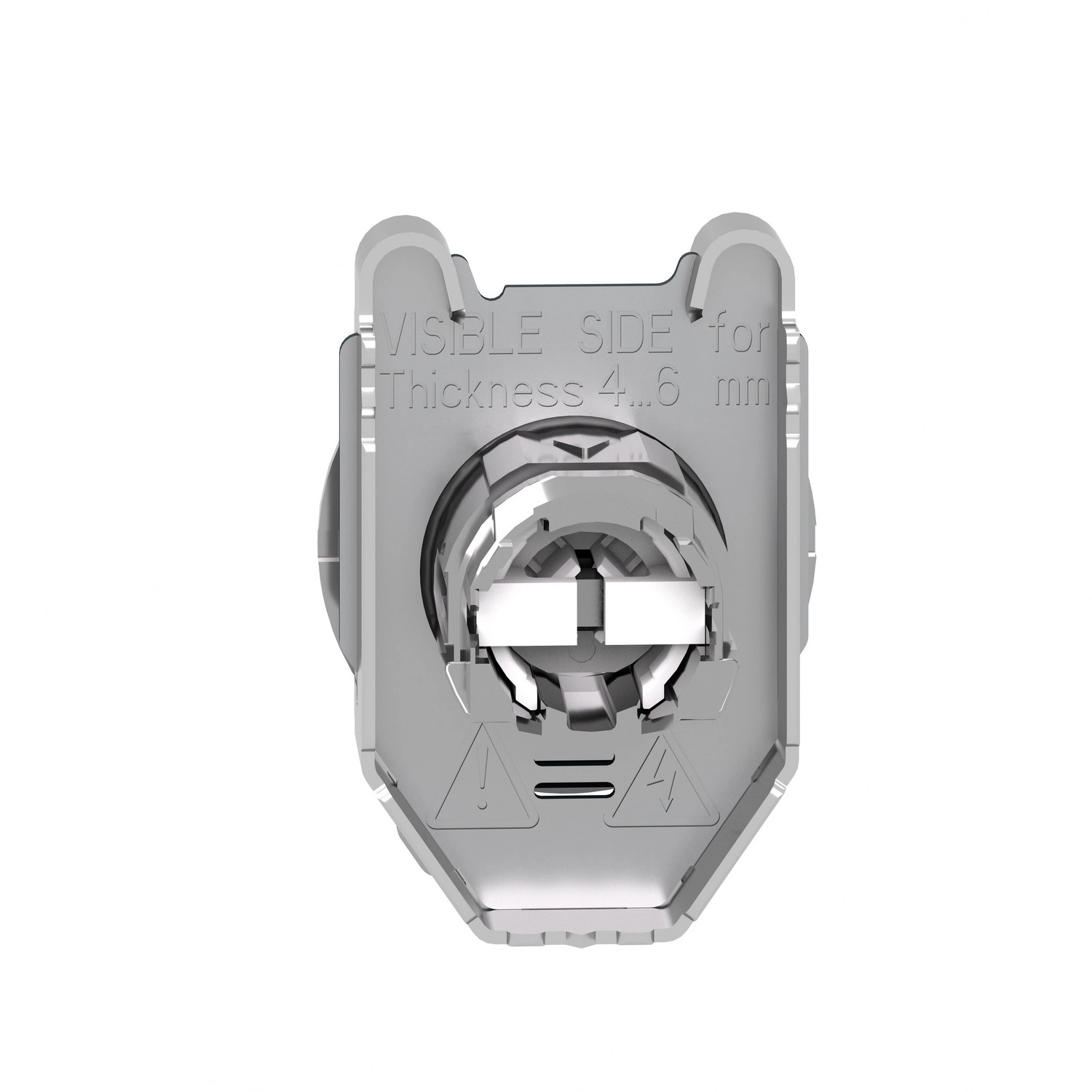

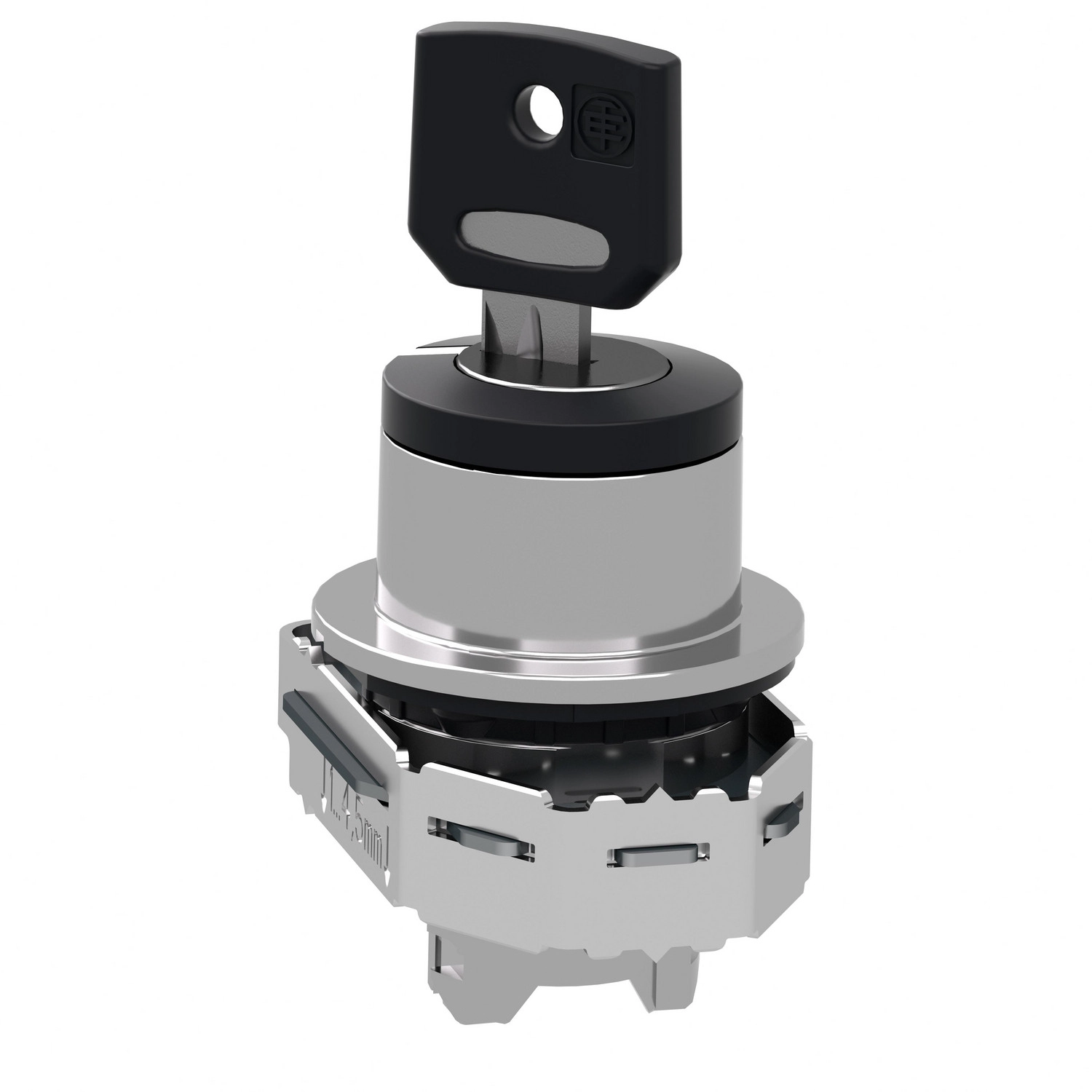

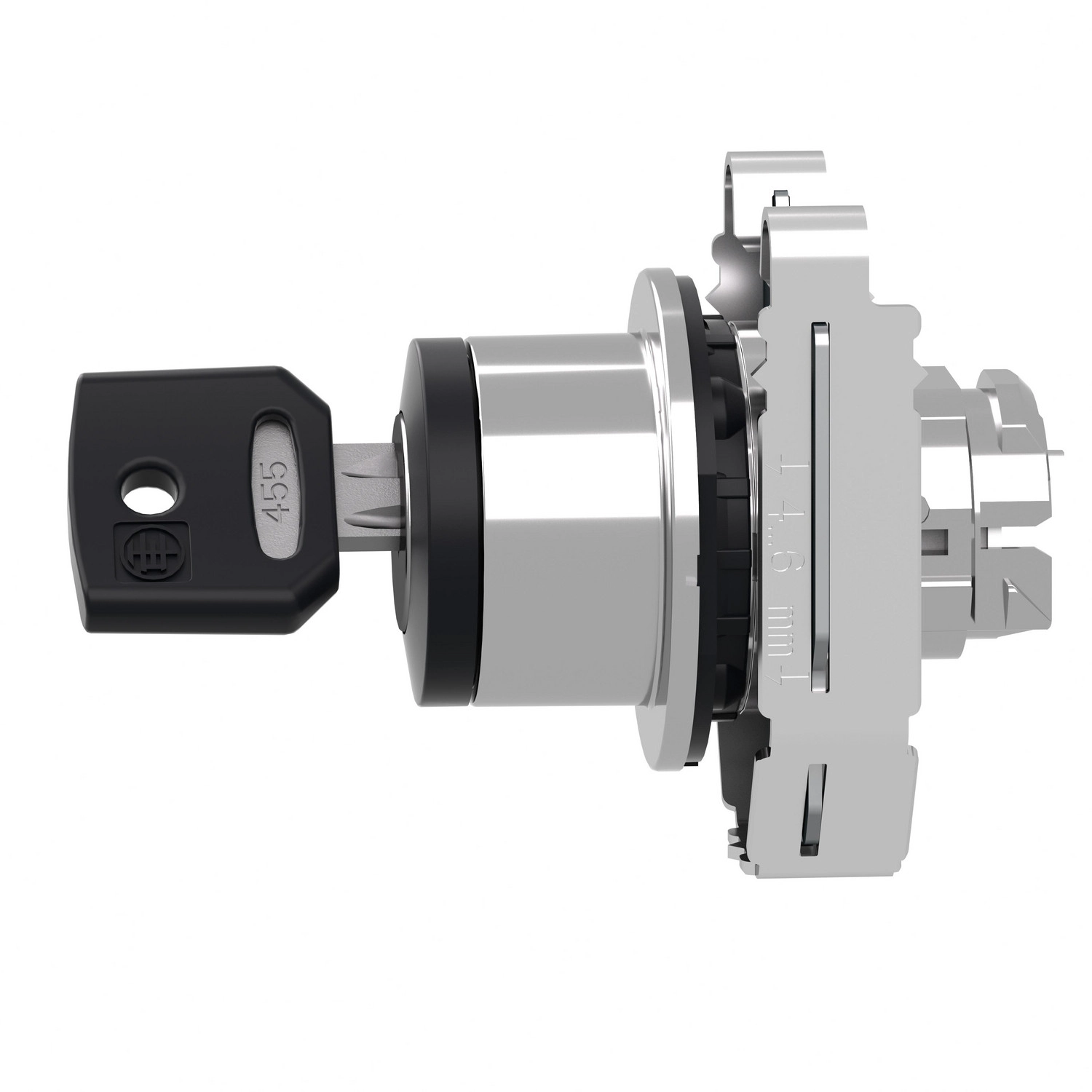

A Schneider Electric Harmony XB4 termékcsaládba tartozó ZB4FG2 kulcsos választókapcsoló fej egy professzionális ipari vezérlőeszköz, amely megbízható működést és hosszú élettartamot garantál a legigényesebb ipari környezetben is. Ez a panelbe süllyeszthető választókapcsoló fej kiváló minőségű, krómozott fém anyagból készül, amely nemcsak esztétikus megjelenést, hanem rendkívüli tartósságot is biztosít.
A ZB4FG2 kulcsos választókapcsoló két stabil pozícióval rendelkezik, amelyek között 90 fokos elfordulással lehet váltani. A kapcsoló a 455-ös kulccsal működtethető, amely biztonsági funkciót nyújt, hiszen a kulcsot csak a bal oldali pozícióban lehet kivenni. Ez a tulajdonság különösen hasznos olyan alkalmazásokban, ahol a rendszer működésének illetéktelen beavatkozását kell megakadályozni. A kapcsoló fekete kulcskapcsolóval van ellátva, és kerek kialakítású jelzőegység fejjel rendelkezik.
A ZB4FG2 műszaki paraméterei lenyűgözőek: 30,5 mm-es szerelési átmérővel rendelkezik, ami lehetővé teszi a szabványos panelekbe történő egyszerű beépítést. Az eszköz CAD méretei is jól dokumentáltak: 36,6 mm széles és magas, míg a mélysége 49 mm. A kapcsoló kiemelkedő tartósságot mutat, mechanikai élettartama eléri az 1 millió kapcsolási ciklust. A ZB4FG2 elektromos összetétel kódjai (C3, C4, C5, C6, C7, C8, C11, C15) különböző kontaktus konfigurációkat tesznek lehetővé, amelyek az egyszeres és dupla blokkok elülső szerelésével érhetők el.
A Schneider Electric ZB4FG2 választókapcsoló fej magas fokú védettséggel büszkélkedhet: IP66, IP67, IP69 és IP69K védettségi fokozatoknak felel meg a vonatkozó IEC és ISO szabványok szerint. Ez azt jelenti, hogy teljesen por- és vízsugár ellen védett, valamint képes ellenállni nagy nyomású mosásnak is (7000000 Pa 55°C-on, 0,1 m távolságból). Az eszköz UL minősítés szerint Type 4, 4X, 12 és 13 védettséggel is rendelkezik. Az ütésállóság terén az IK06 fokozatnak felel meg. A kapcsoló széles hőmérsékleti tartományban használható, működési és tárolási hőmérséklete egyaránt -40...+70°C között van.
Schneider Electric Harmony XB4 - ZB4FG2 -panelbe süllyesztett fém választókapcsoló fej, Ø30, 455 kulcsos, 2 állású műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Fej kulcsos választókapcsolóhoz
Eszköz rövid neve: ZB4F
Keret anyaga: Krómozott fém
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Jelzőegység fej alakja: Kerek
Működtető profil: Fekete kulcskapcsoló
Működtető típusa: Stay put (tartós állású)
Működtető pozíció információ: 2 állás 90°
Kulcszár típusa: 455-ös kulcs
Kulcs kivétel pozíciója: Bal oldali
Műszaki jellemzők
CAD teljes szélesség: 36,6 mm
CAD teljes magasság: 36,6 mm
CAD teljes mélység: 49 mm
Magas nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, 0,1 m távolságból
Mechanikai élettartam: 1000000 ciklus
Elektromos összetétel kód: C3 max. 6 érintkező egyszeres blokkok használatával elülső szereléssel
C4 max. 6 érintkező egyszeres és dupla blokkok használatával elülső szereléssel
C5 max. 5 érintkező egyszeres blokkok használatával elülső szereléssel
C6 max. 5 érintkező egyszeres és dupla blokkok használatával elülső szereléssel
C7 max. 4 érintkező egyszeres blokkok használatával elülső szereléssel
C8 max. 4 érintkező egyszeres és dupla blokkok használatával elülső szereléssel
C11 max. 3 érintkező egyszeres blokkok használatával elülső szereléssel
C15 max. 1 érintkező egyszeres blokkok használatával elülső szereléssel
Környezeti jellemzők
Védő kezelés: TH
Környezeti levegő hőmérséklet tároláskor: -40…70 °C
Környezeti levegő hőmérséklet üzemelés közben: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
Type 13 az UL 50 E szerint
Type 12 az UL 50 E szerint
Type 4 az UL 50 E szerint
Type 4X az UL 50 E szerint
IK védettségi fokozat: IK06
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14
EN/IEC 60947-5-1
EN/IEC 60947-5-4
UL 508
EN/IEC 60947-1
JIS C8201-5-1
CE
JIS C8201-1
Termék tanúsítványok: UL listed
CSA
CCC
EAC
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél-szinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél-szinusz hullám gyorsulás az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütés tengelyenként az IEC 60068-2-27 szerint
