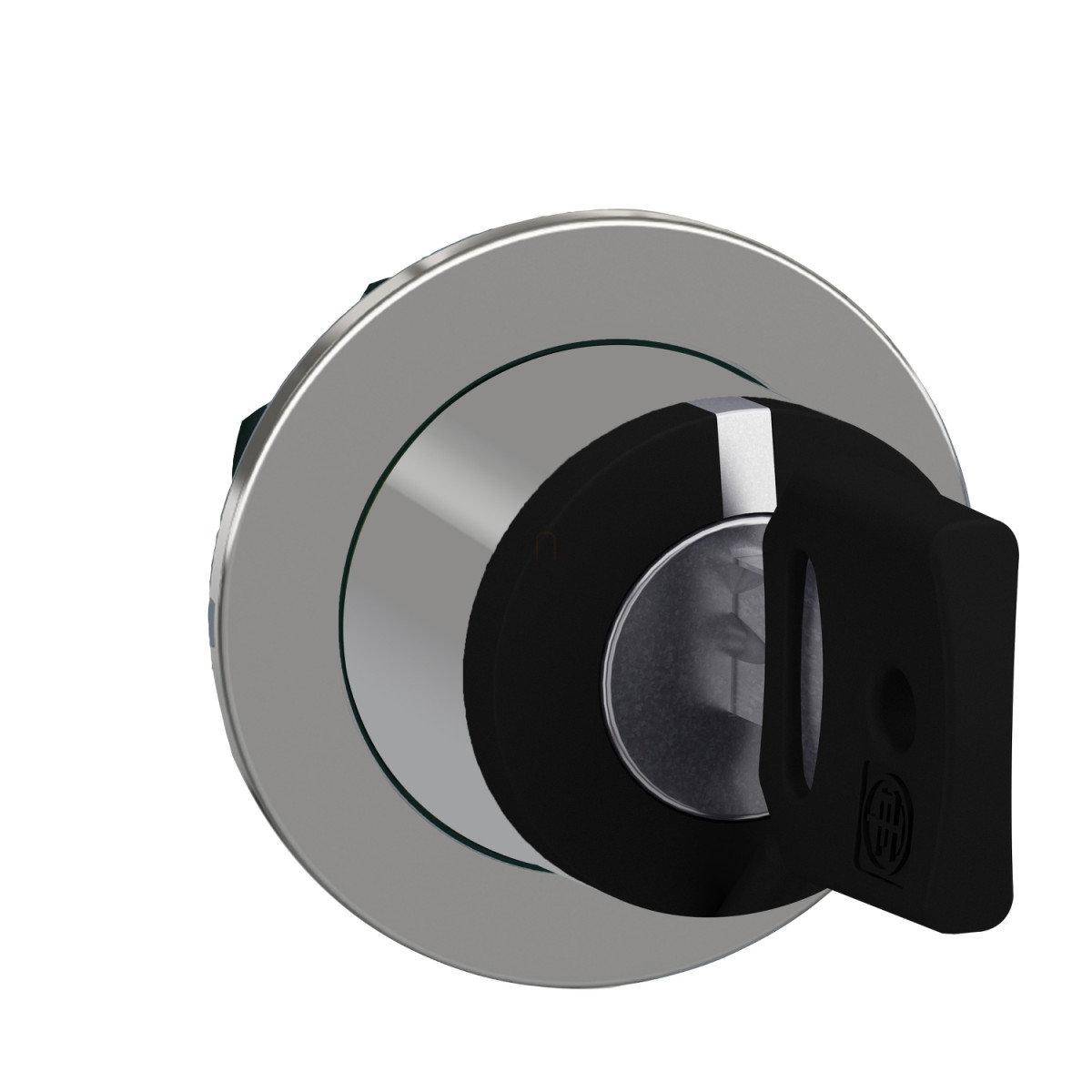

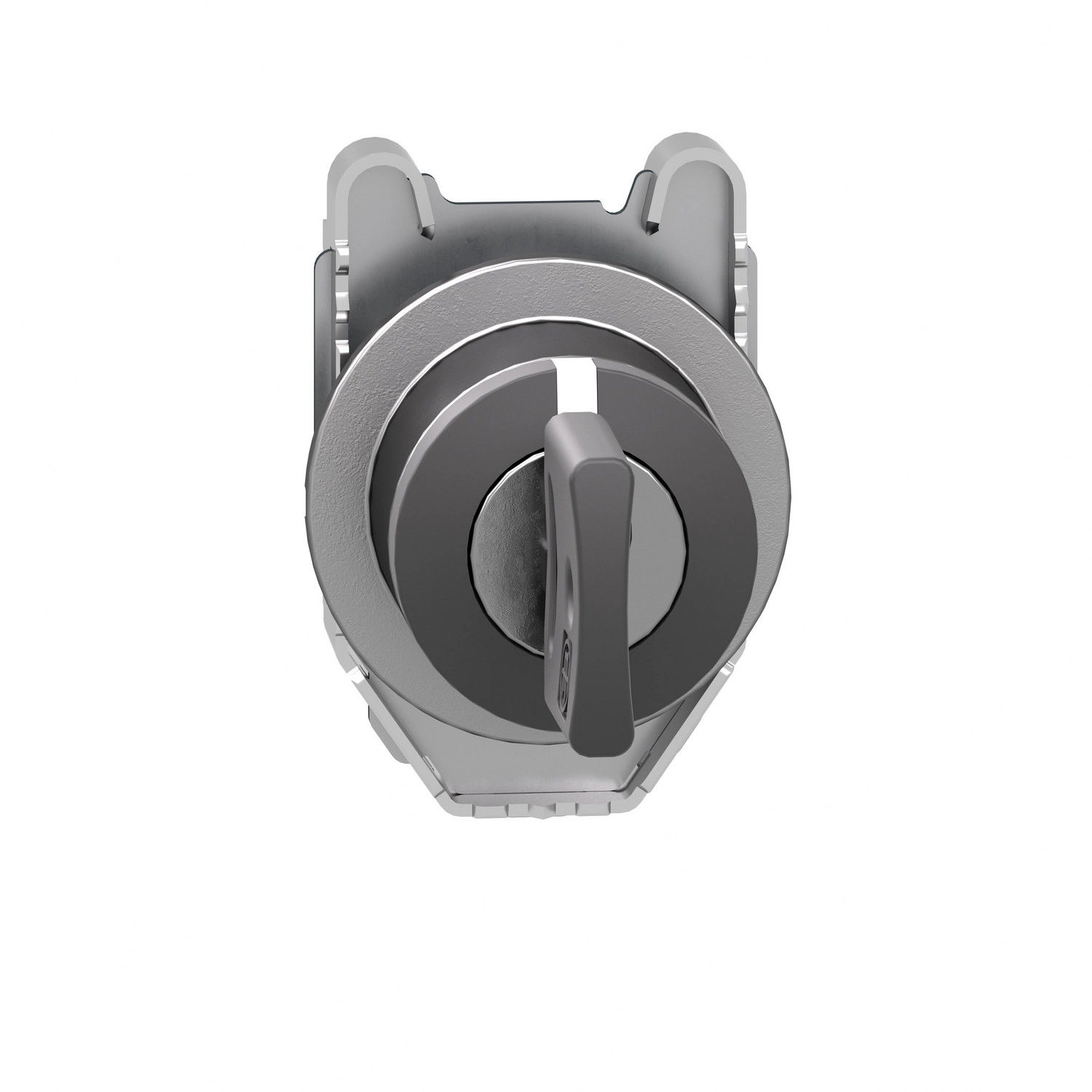

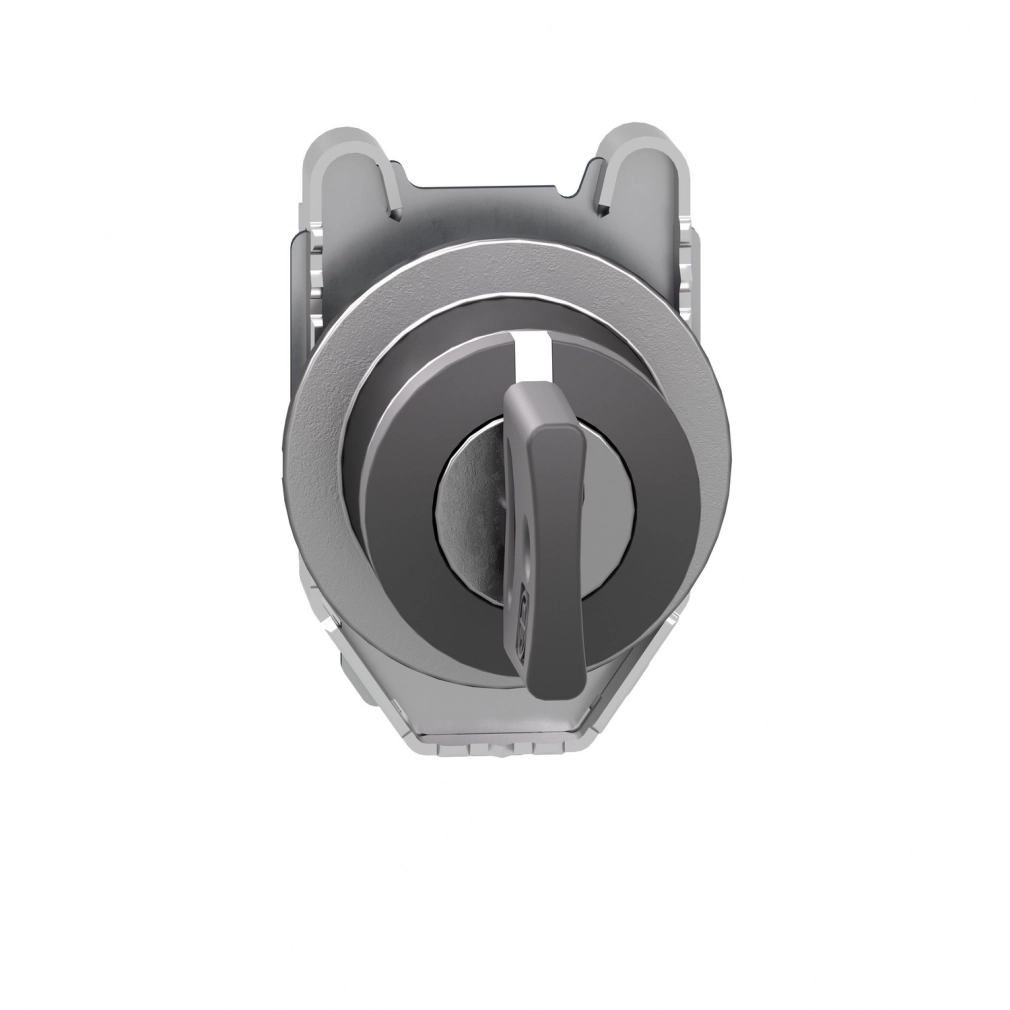

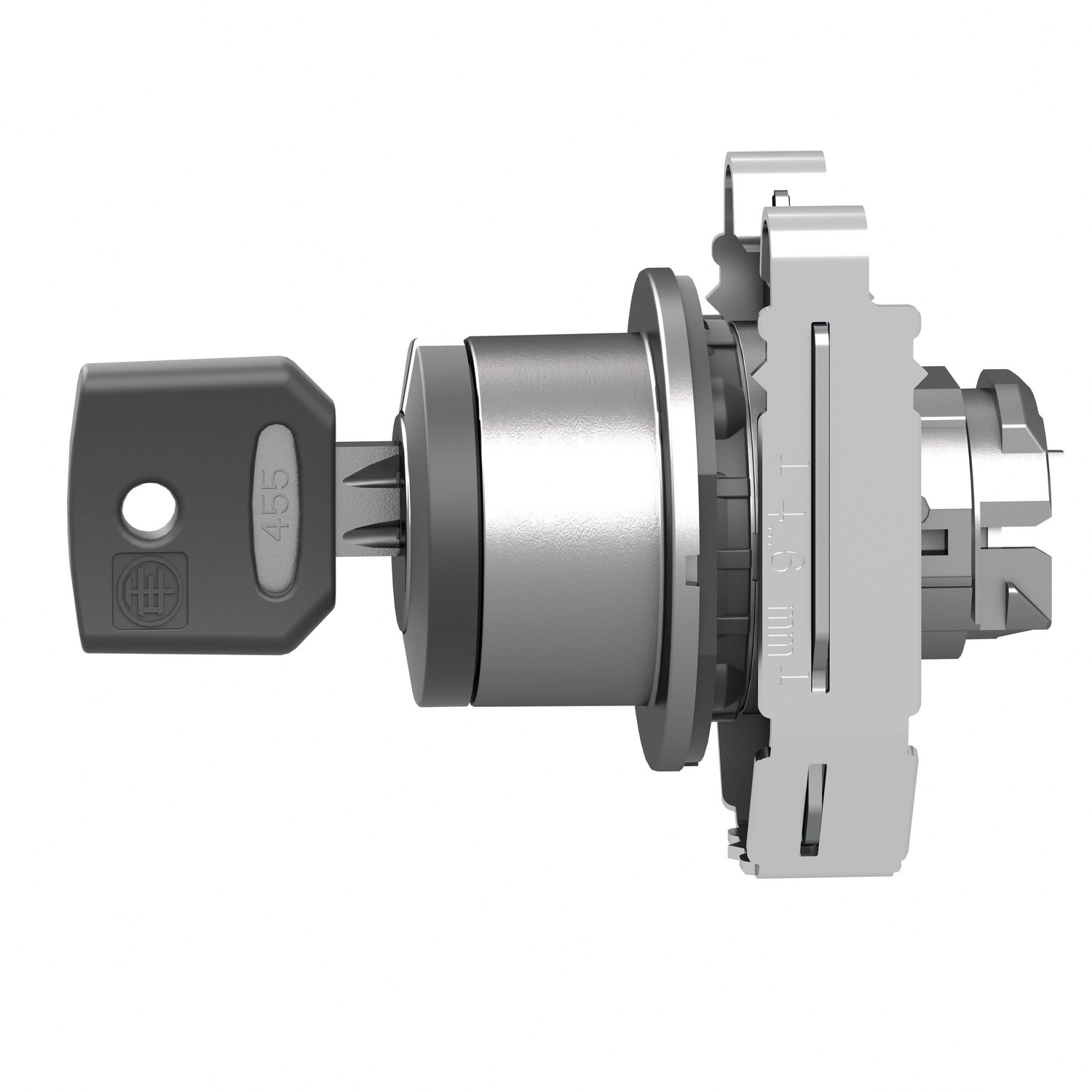

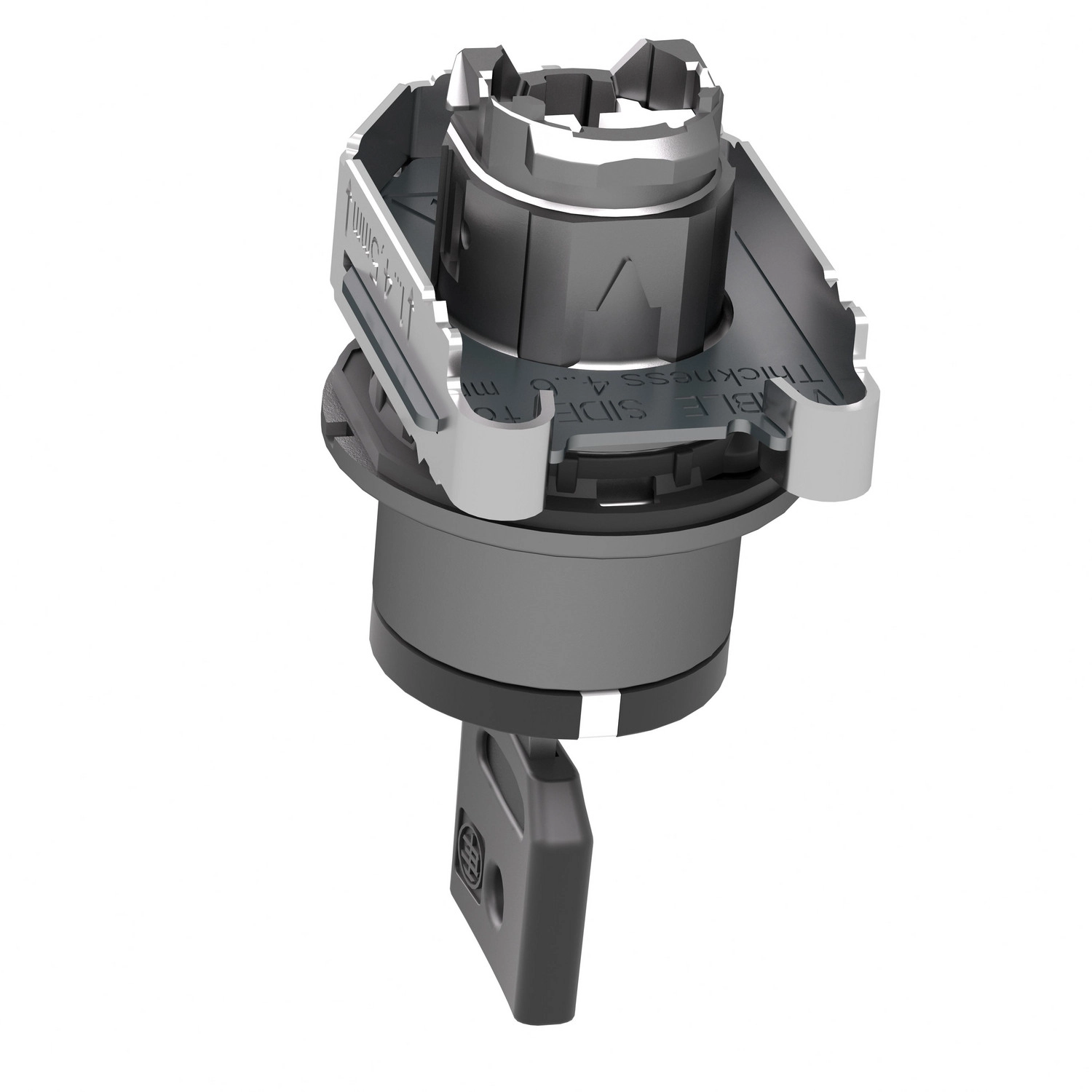

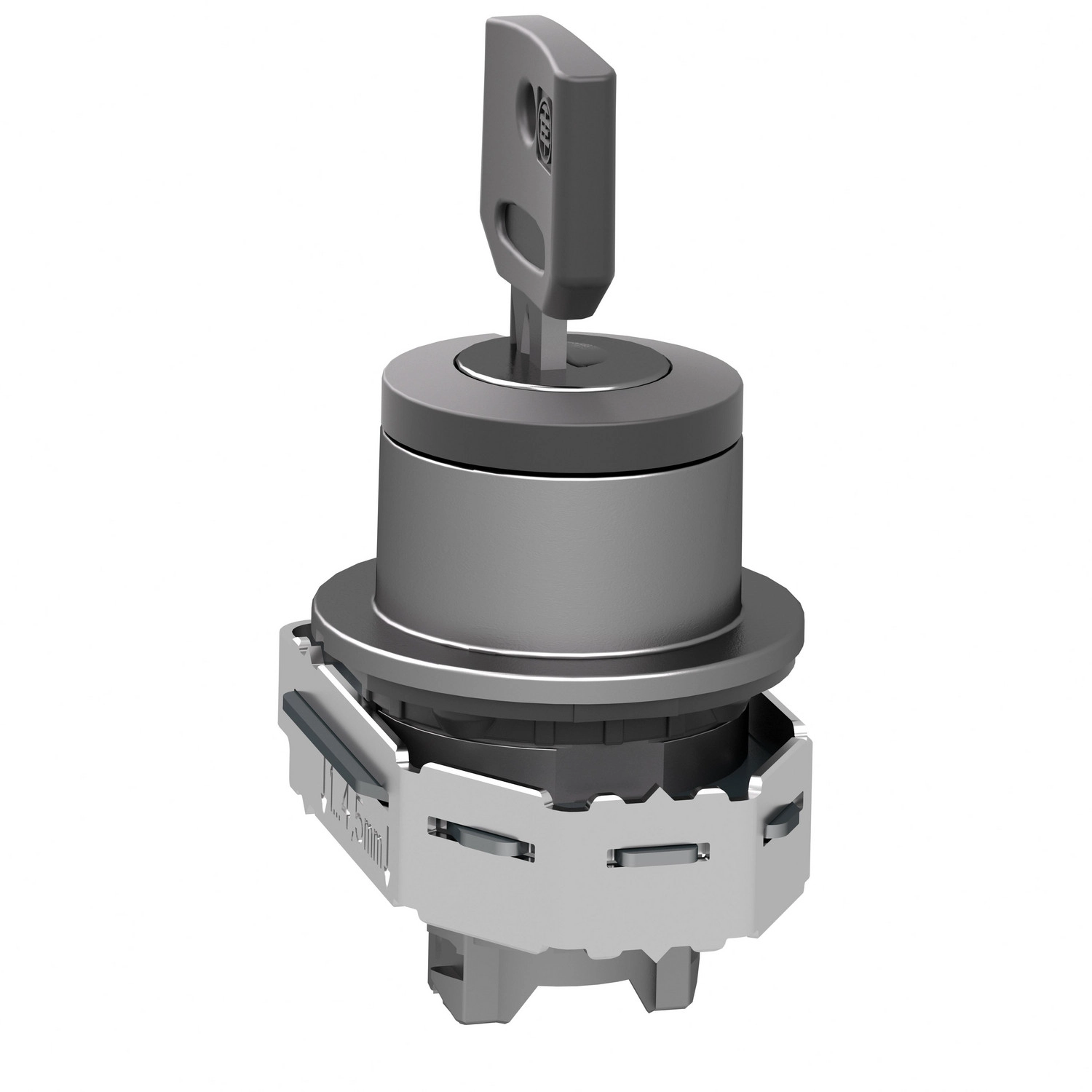

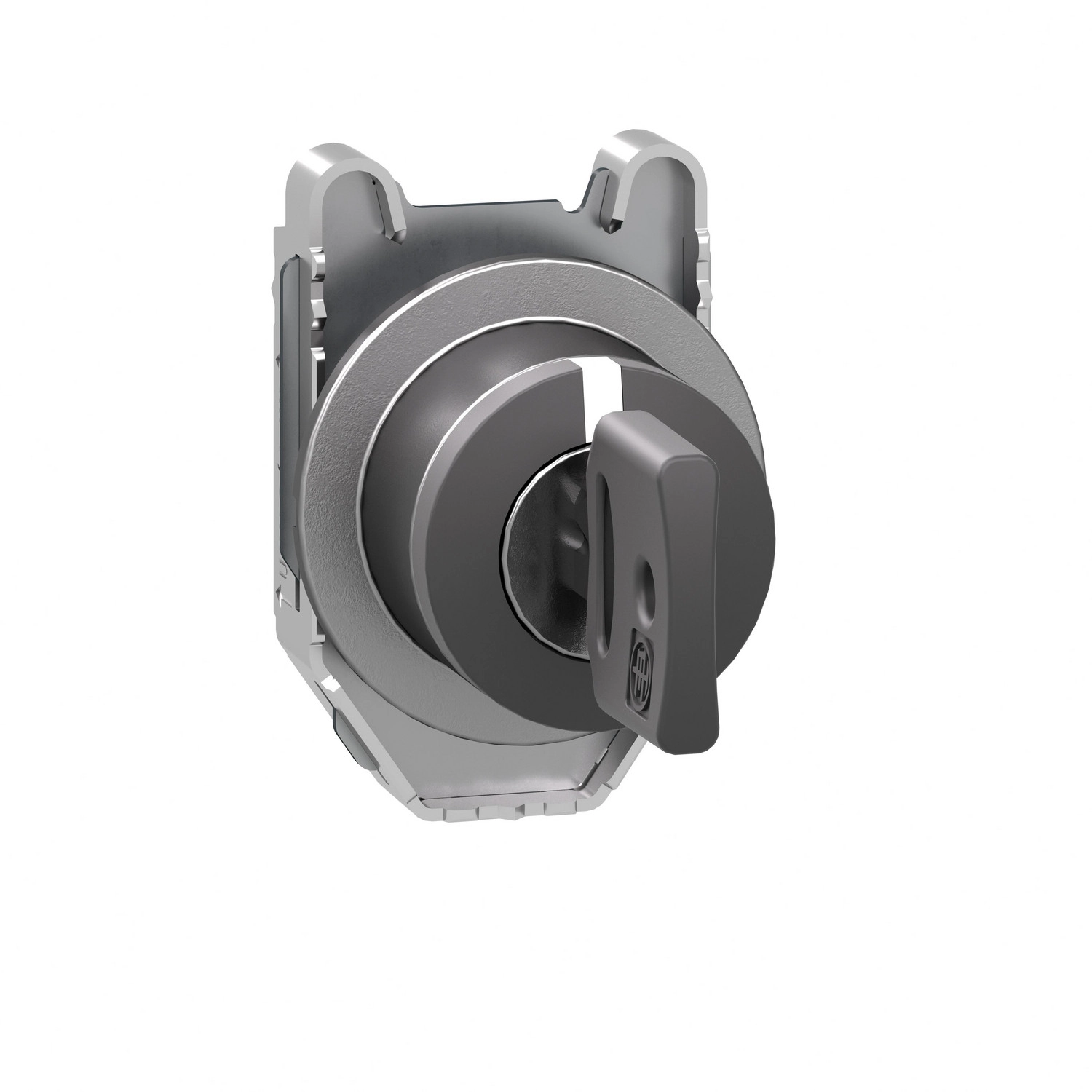

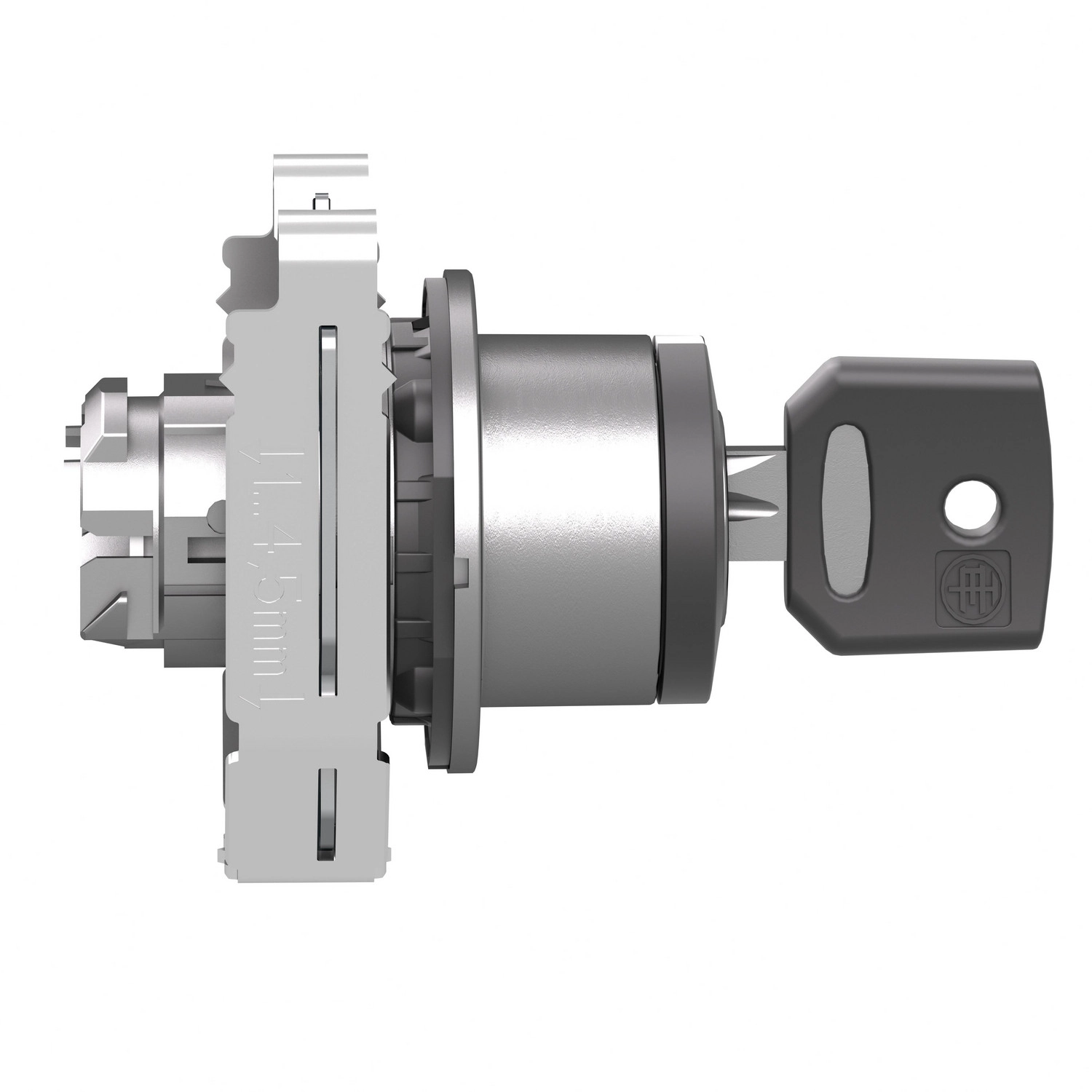

A Schneider Electric Harmony XB4 sorozat ZB4FD8 modellszámú panelbe süllyesztett választókapcsoló feje professzionális ipari környezetbe tervezett, kiemelkedően tartós vezérlőelem. Ez a fekete színű, három pozíciós, jobbról középre rugós visszatérésű kapcsoló ideális választás olyan alkalmazásokhoz, ahol precíz kezelőszervekre van szükség.
A Harmony XB4 sorozat ezen eleme a Schneider Electric magas minőségű, ipari kivitelű vezérlőeszközeinek családjába tartozik. A ZB4FD8 választókapcsoló fej krómozott fém kerettel rendelkezik, ami nemcsak esztétikus megjelenést biztosít, hanem kivételes tartósságot is kölcsönöz a terméknek. A kapcsoló kerek kialakítású, beépítéskor a panelbe süllyeszthető, fekete standard kezelőkarral van ellátva, amely három pozíciót kínál ±45° tartományban. A jobbról középre rugós visszatérés funkció biztosítja, hogy a kapcsoló automatikusan visszaáll középállásba, miután a jobb oldali pozícióból elengedik.

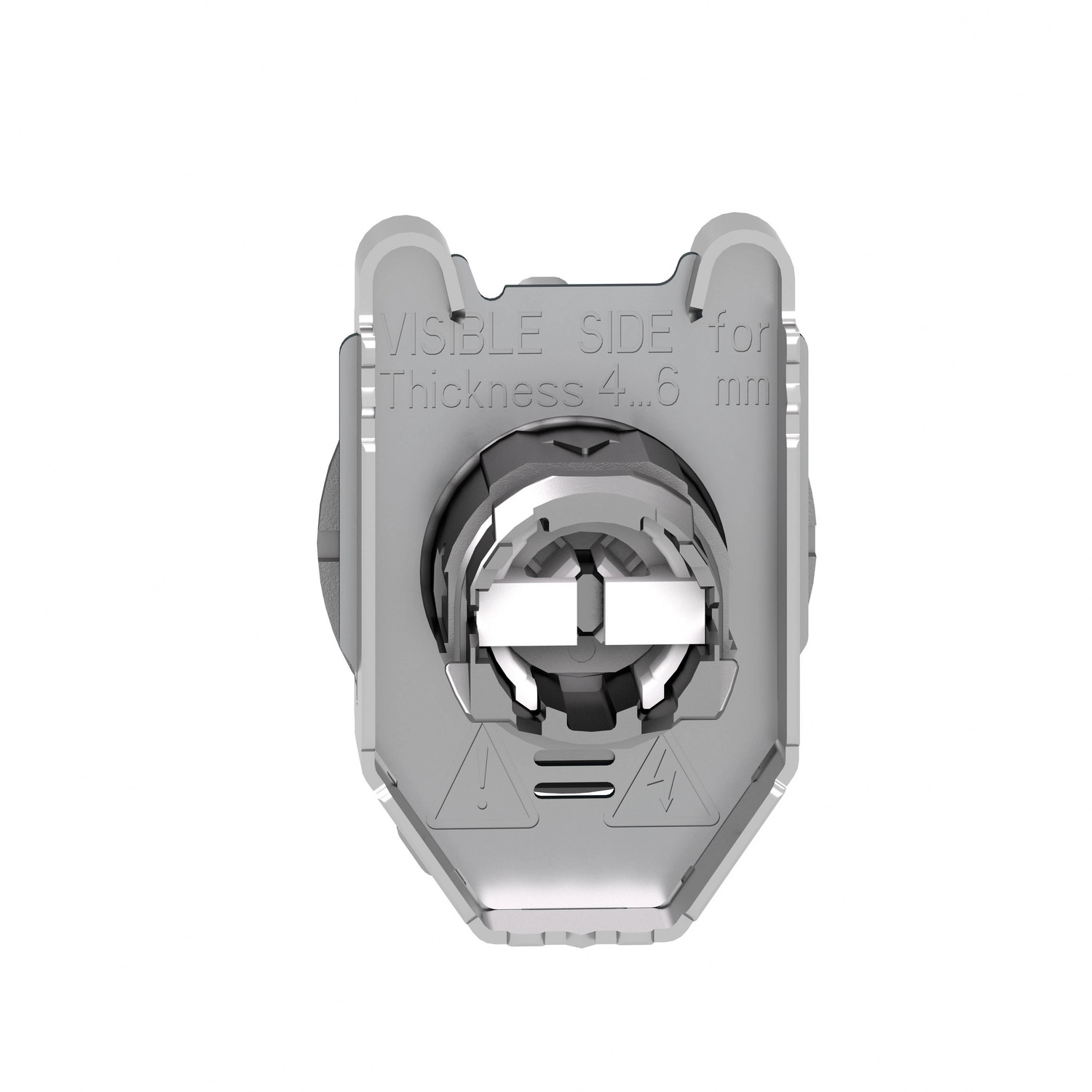

A termék műszaki paraméterei figyelemre méltóak: 30,5 mm-es szerelési átmérővel rendelkezik, a beépítési vastagság 1-6 mm közötti panelekhez optimalizált. A kapcsolófej kiváló mechanikai tulajdonságokkal büszkélkedhet, élettartama eléri az 1 000 000 kapcsolási ciklust. Különböző elektromos összeállítások használhatók vele: C3-C11 kódokkal jelölt variációkban, amelyek különböző számú kontaktus elhelyezését teszik lehetővé, elülső szerelésű egy- és kétblokkos konfigurációkban. A ZB4FD8 modell a CAD rajzok szerint 36,6 mm széles, 36,6 mm magas és 47 mm mély. A termék kiemelkedően ellenálló a környezeti hatásokkal szemben, amit a magas védelmi osztályok is bizonyítanak: IP66, IP67, IP69, IP69K védettségi fokozatoknak felel meg a vonatkozó szabványok szerint, ami kiváló por- és vízzárást jelent még nagynyomású mosás esetén is (7 000 000 Pa, 55°C-on, 0,1 m távolságból).
A terméket széles hőmérsékleti tartományban lehet használni, működési és tárolási hőmérséklet-tartománya egyaránt -40°C és +70°C között van, ami alkalmassá teszi szélsőséges környezetben történő alkalmazásra is. A termék megfelel számos nemzetközi szabványnak, beleértve a CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE és JIS C8201-1 előírásokat, és rendelkezik UL, CSA, CCC és EAC tanúsítványokkal. A kapcsoló rezgésállósága is kiemelkedő: ellenáll 5 gn erősségű rezgéseknek 10-500 Hz tartományban, illetve 2 mm amplitúdójú rezgéseknek 2-10 Hz között az IEC 60068-2-6 szabvány szerint. Ütésállósági paraméterei szintén kimagaslóak, különböző tesztfeltételek mellett 30 gn, 50 gn, illetve 25 gn értékeket teljesít. Mindezek a tulajdonságok a ZB4FD8 kapcsolófejet rendkívül megbízható, hosszú élettartamú irányítástechnikai elemmé teszik ipari környezetben.
Schneider Electric Harmony XB4 - ZB4FD8 műszaki adatok
Alapadatok
Termékcsalád: Harmony XB4
Termék típusa: Választókapcsoló fej
Rövid terméknév: ZB4F
Keret anyaga: Krómozott fém
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Értékesítési egység: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Jobbról középre rugós visszatérés
Működtető profilja: Fekete standard fogantyú
Működtető pozíció információ: 3 pozíció ±45°
Sapka/működtető vagy lencse színe: Fekete
Méretek és mechanikai jellemzők
Teljes szélesség (CAD): 36,6 mm
Teljes magasság (CAD): 36,6 mm
Teljes mélység (CAD): 47 mm
Ellenállás nagynyomású mosással szemben: 7000000 Pa 55°C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos jellemzők
Elektromos összetétel kód: C3 <6 érintkezőhöz, egyes blokkok használata elülső szerelésnél
C4 <6 érintkezőhöz, egy- és kétszeres blokkok használata elülső szerelésnél
C5 <5 érintkezőhöz, egyes blokkok használata elülső szerelésnél
C6 <5 érintkezőhöz, egy- és kétszeres blokkok használata elülső szerelésnél
C7 <4 érintkezőhöz, egyes blokkok használata elülső szerelésnél
C8 <4 érintkezőhöz, egy- és kétszeres blokkok használata elülső szerelésnél
C11 <3 érintkezőhöz, egyes blokkok használata elülső szerelésnél
Eszköz megjelenítése: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti levegőhőmérséklet: -40…70 °C
Üzemeltetési környezeti levegőhőmérséklet: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szabványnak megfelelően
Védettségi fokozat
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
13-as típus az UL 50 E szerint
12-es típus az UL 50 E szerint
4-es típus az UL 50 E szerint
4X típus az UL 50 E szerint
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14
IEC 60947-5-1
IEC 60947-5-4
UL 508
IEC 60947-1
JIS C8201-5-1
CE
JIS C8201-1
Terméktanúsítványok: UL listázott
CSA
CCC
EAC
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütésre tengelyenként az IEC 60068-2-27 szerint
