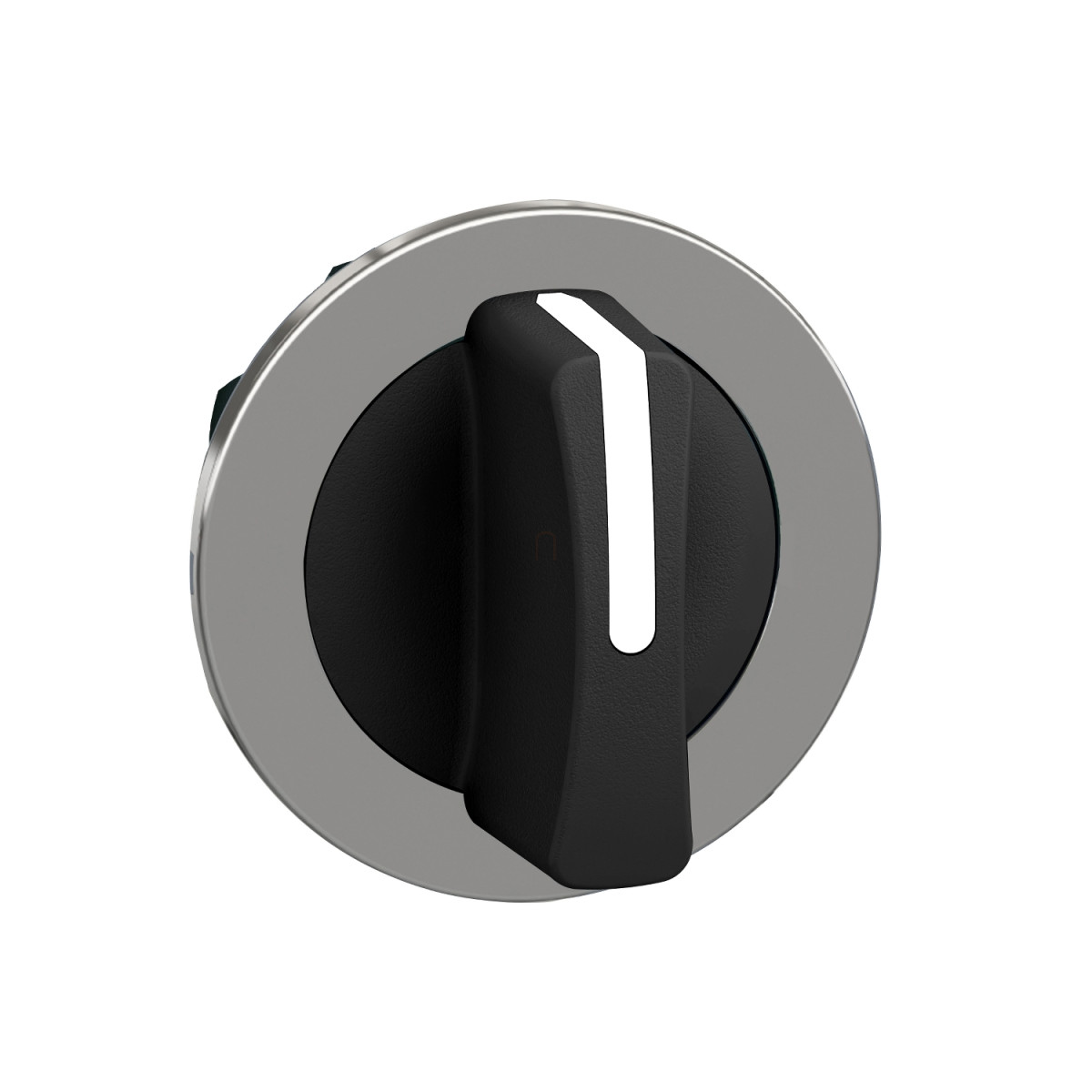

A Schneider Electric Harmony XB4 sorozatú ZB4FD7 kapcsolófej egy professzionális minőségű, ipari alkalmazásokra tervezett komponens, amely megbízható működést és hosszú élettartamot biztosít a legigényesebb környezetekben is. A termék egy 3 pozíciós, balról középre visszatérő kapcsolófej, amely fekete standard fogantyúval és krómozott fém előlappal rendelkezik, így nemcsak funkcionalitásában, hanem megjelenésében is kiváló választás ipari vezérlőpanelekhez.
A ZB4FD7 kapcsolófej süllyesztett kivitelű (built-in-flush), ami elegáns megjelenést biztosít a vezérlőpanelen. A 30,5 mm-es rögzítési átmérővel rendelkező eszköz könnyen telepíthető és integrálható különböző vezérlőrendszerekbe. A kapcsolófej kerek alakú, és ±45°-os elfordítási szöggel rendelkezik a három pozíció között, a rugós visszatérés pedig automatikusan középállásba hozza a kapcsolót, ha elengedjük. Ez a funkció különösen hasznos olyan alkalmazásoknál, ahol biztonsági szempontból fontos, hogy a kapcsoló alaphelyzetbe térjen vissza, amikor a kezelő elengedi.
A ZB4FD7 műszaki paraméterei lenyűgözőek: a kapcsoló 1 000 000 kapcsolási ciklust képes teljesíteni, ami kiemelkedő mechanikai tartósságot jelent. Magas fokú védettséget biztosít extrém körülmények között is, akár 7 000 000 Pa nyomású mosással szemben is ellenálló 55°C-on, 0,1 m távolságból. A működési hőmérséklet-tartomány rendkívül széles, -40°C-tól +70°C-ig terjed, ami lehetővé teszi a termék használatát szélsőséges időjárási vagy ipari körülmények között is.
A védettségi besorolás tekintetében a ZB4FD7 kimagasló értékekkel rendelkezik: IP66, IP67, IP69 és IP69K fokozattal, ami teljes por elleni védelmet és erős vízsugár, valamint nagy nyomású, magas hőmérsékletű mosás elleni védelmet jelent. Amerikai szabványok szerint Type 4, 4X, 12 és 13 védettségi fokozatnak felel meg, továbbá IK06 fokozatú ütésállósággal rendelkezik. A terméket TH védőkezeléssel látták el, ami tovább növeli a tartósságát agresszív környezetben is. A kapcsolófej megfelel számos nemzetközi szabványnak, többek között az IEC 60947-5-1, IEC 60947-5-4, UL 508, CSA C22.2 No 14 és egyéb szabványoknak, valamint rendelkezik UL, CSA, CCC és EAC tanúsítványokkal.
A ZB4FD7 kapcsolófej különböző érintkezőblokkokkal konfigurálható, többféle elektromos összeállítást lehetővé téve (C3, C4, C5, C6, C7, C8 és C11 kódoknak megfelelően), így rugalmasan alkalmazható különböző vezérlési igényekhez. A kapcsolófej áramköri kialakítása lehetővé teszi akár 6 érintkező használatát is, egyszerű vagy dupla blokkokkal, a választott konfigurációtól függően. Ez a sokoldalúság teszi a Schneider Electric ZB4FD7 terméket ideális választássá komplex vezérlési feladatokhoz az ipar számos területén, a gyártósoroktól kezdve az energetikai berendezéseken át a feldolgozóipari alkalmazásokig.
Schneider Electric Harmony XB4 - ZB4FD7 -panelbe süllyesztett fém kapcsoló fej, Ø30, 3 állású balról középre visszatérő, fekete műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Kapcsolófej
Eszköz rövid neve: ZB4F
Előlap anyaga: Krómozott fém
Rögzítési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Jelzőegység fejének alakja: Kerek
Működtető típusa: Balról középre rugós visszatérésű
Működtető profilja: Fekete standard fogantyú
Működtető pozíció információ: 3 pozíció ±45°
Sapka/működtető vagy lencse színe: Fekete
Kiegészítő információk
CAD teljes szélesség: 36,6 mm
CAD teljes magasság: 36,6 mm
CAD teljes mélység: 47 mm
Ellenállás nagynyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítási kód:
C3: <6 érintkező egyszerű blokkok használatával első oldalon szerelve
C4: <6 érintkező egyszerű és dupla blokkok használatával első oldalon szerelve
C5: <5 érintkező egyszerű blokkok használatával első oldalon szerelve
C6: <5 érintkező egyszerű és dupla blokkok használatával első oldalon szerelve
C7: <4 érintkező egyszerű blokkok használatával első oldalon szerelve
C8: <4 érintkező egyszerű és dupla blokkok használatával első oldalon szerelve
C11: <3 érintkező egyszerű blokkok használatával első oldalon szerelve
Eszköz megjelenése: Alap elem
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szabványnak megfelelően
IP védettségi fokozat:
IP66 az IEC 60529 szabványnak megfelelően
IP67 az IEC 60529 szabványnak megfelelően
IP69 az IEC 60529 szabványnak megfelelően
IP69K az ISO 20653 szabványnak megfelelően
Type 13 az UL 50 E szabványnak megfelelően
Type 12 az UL 50 E szabványnak megfelelően
Type 4 az UL 50 E szabványnak megfelelően
Type 4X az UL 50 E szabványnak megfelelően
IK védettségi fokozat: IK06 az IEC 50102 szabványnak megfelelően
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Termék tanúsítványok: UL listed, CSA, CCC, EAC
Ellenálló képesség
Rezgésállóság:
5 gn (f= 10...500 Hz) az IEC 60068-2-6 szabványnak megfelelően
2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szabványnak megfelelően
Ütésállóság:
30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően
25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen az IEC 60068-2-27 szabványnak megfelelően
