A Schneider Electric Harmony XB4 választókapcsoló család ZB4FD5 típusú kapcsolófeje egy kiváló minőségű, ipari alkalmazásokra tervezett vezérlőelem, amely sokoldalú felhasználhatóságával és tartósságával tűnik ki a piacon. A termék ideális választás különböző vezérlőpanelek, irányítópultok és ipari berendezések működtetéséhez, ahol megbízható és hosszú élettartamú kapcsolóelemekre van szükség.

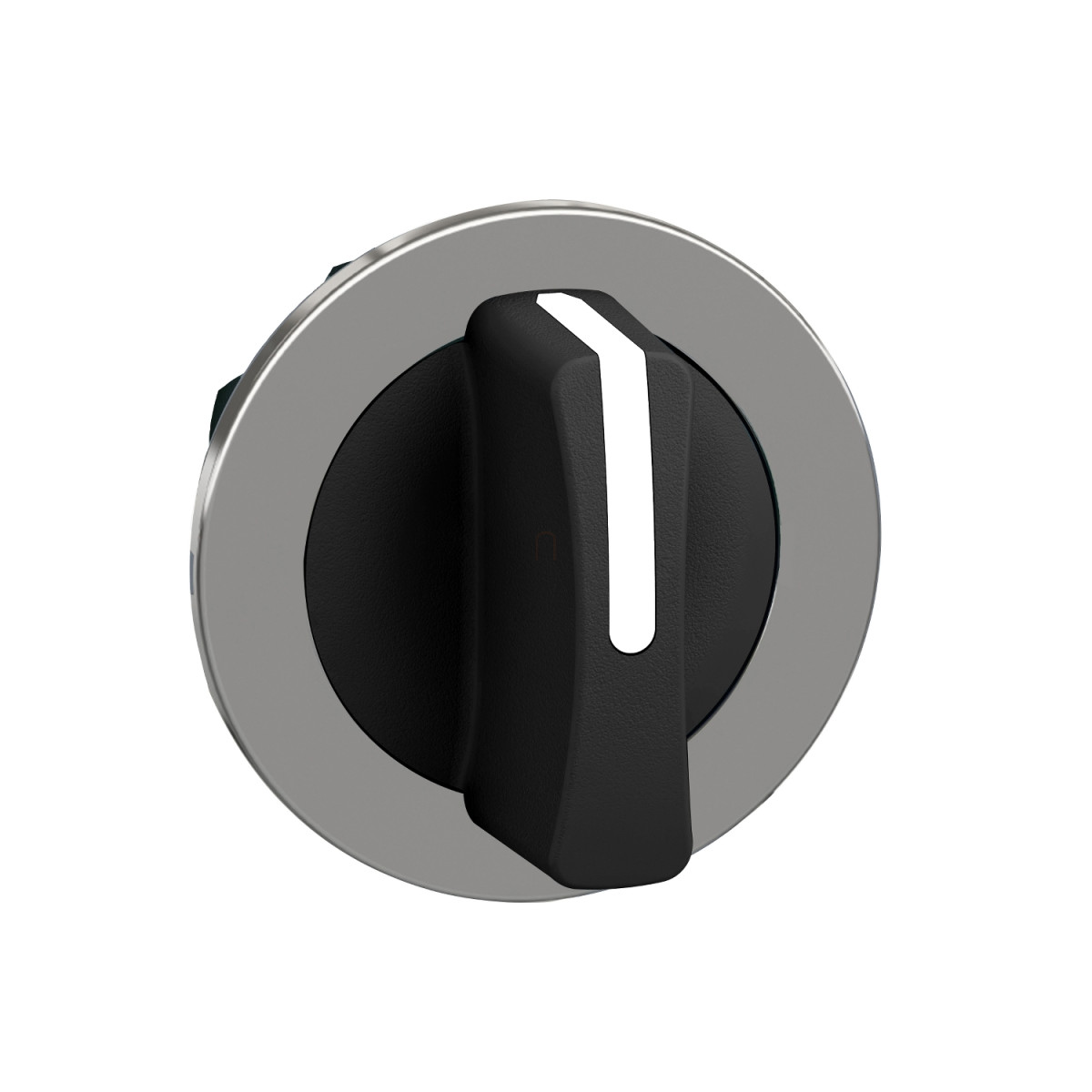

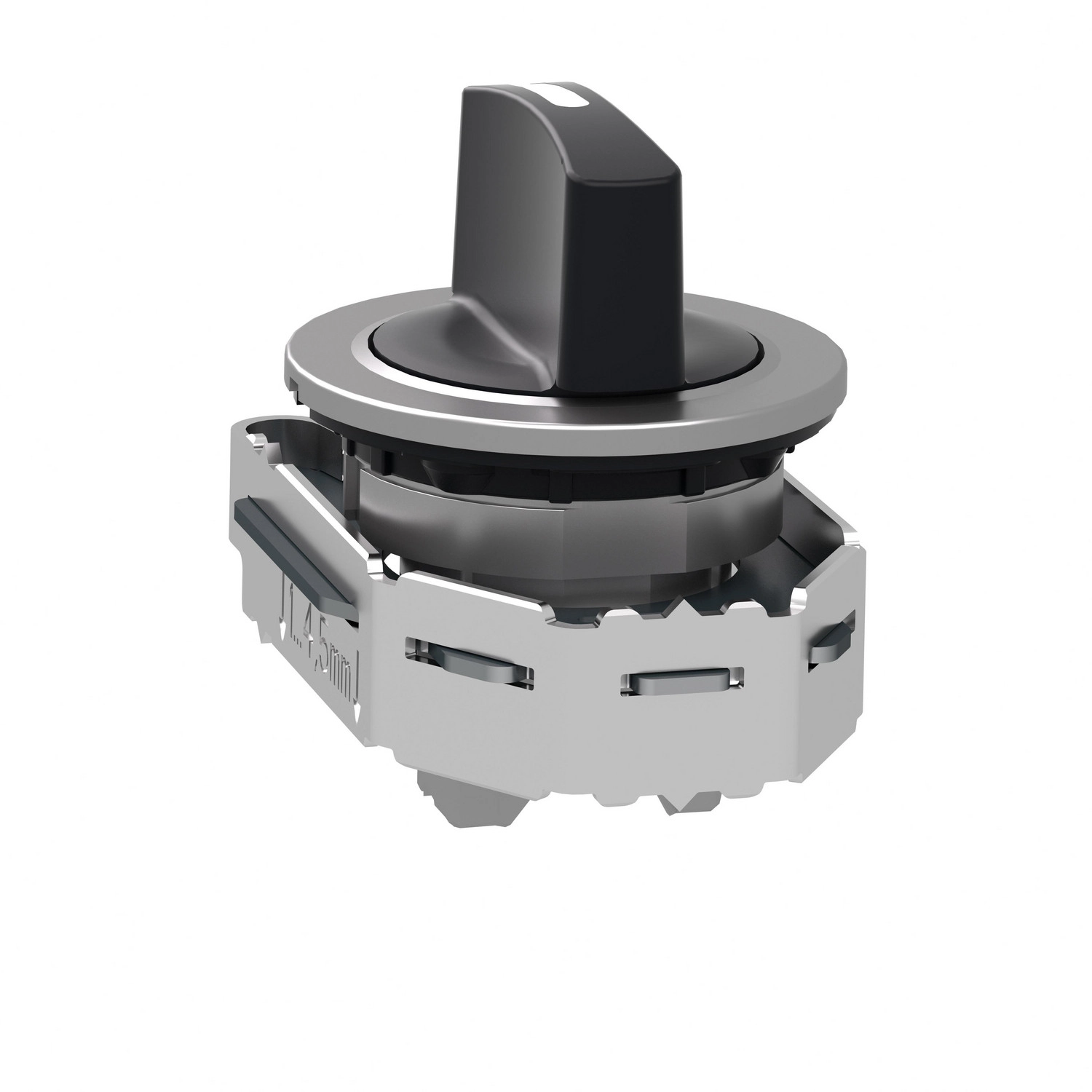

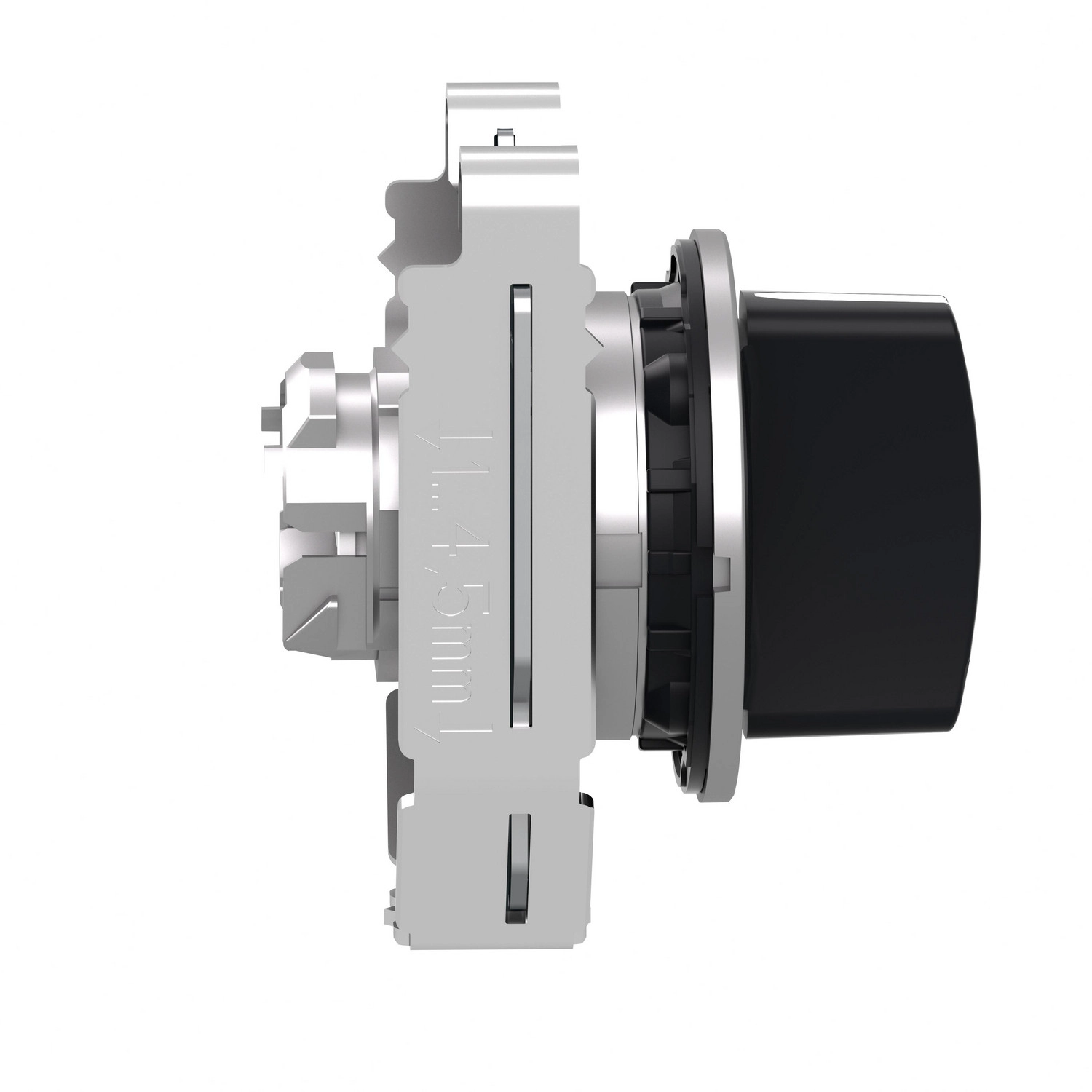

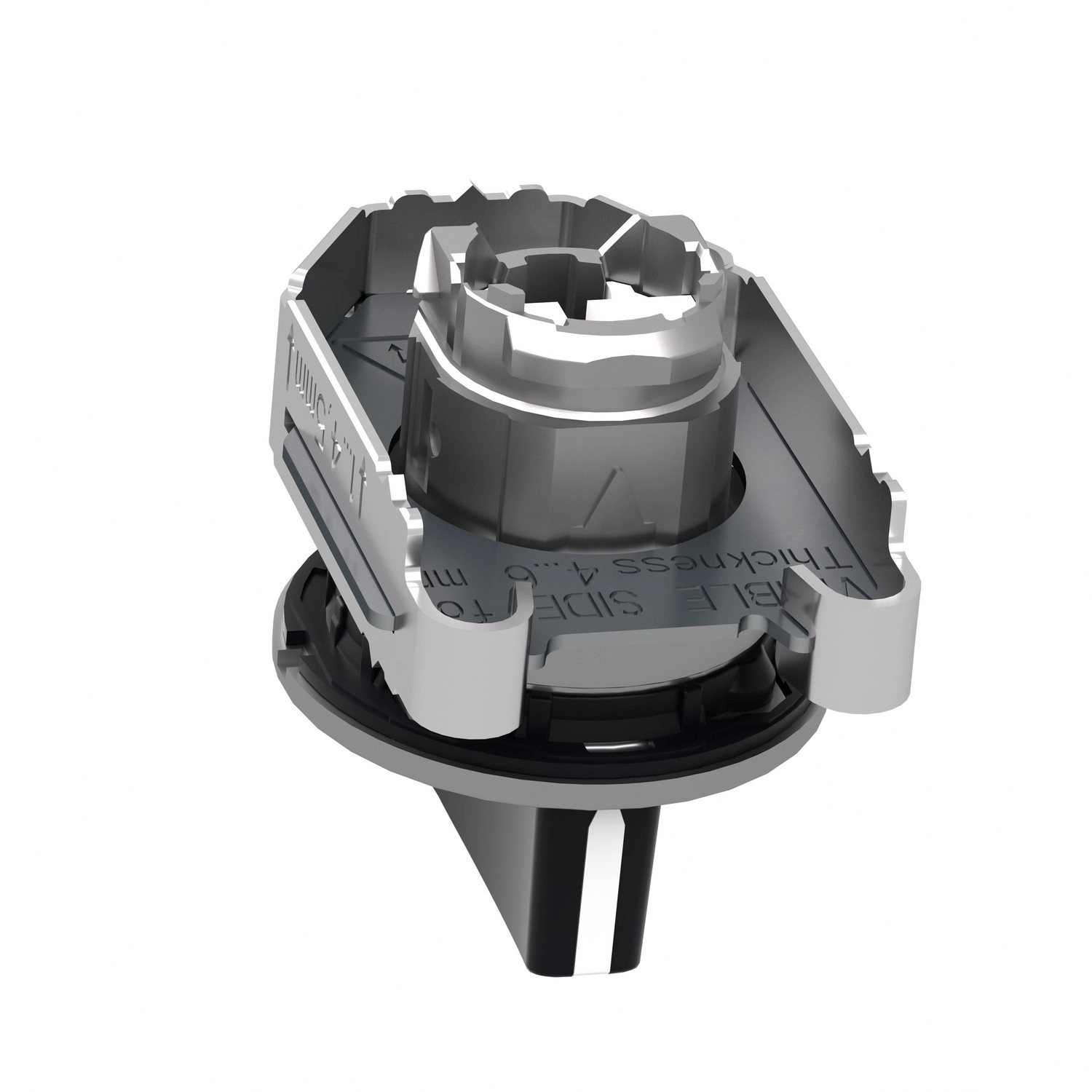

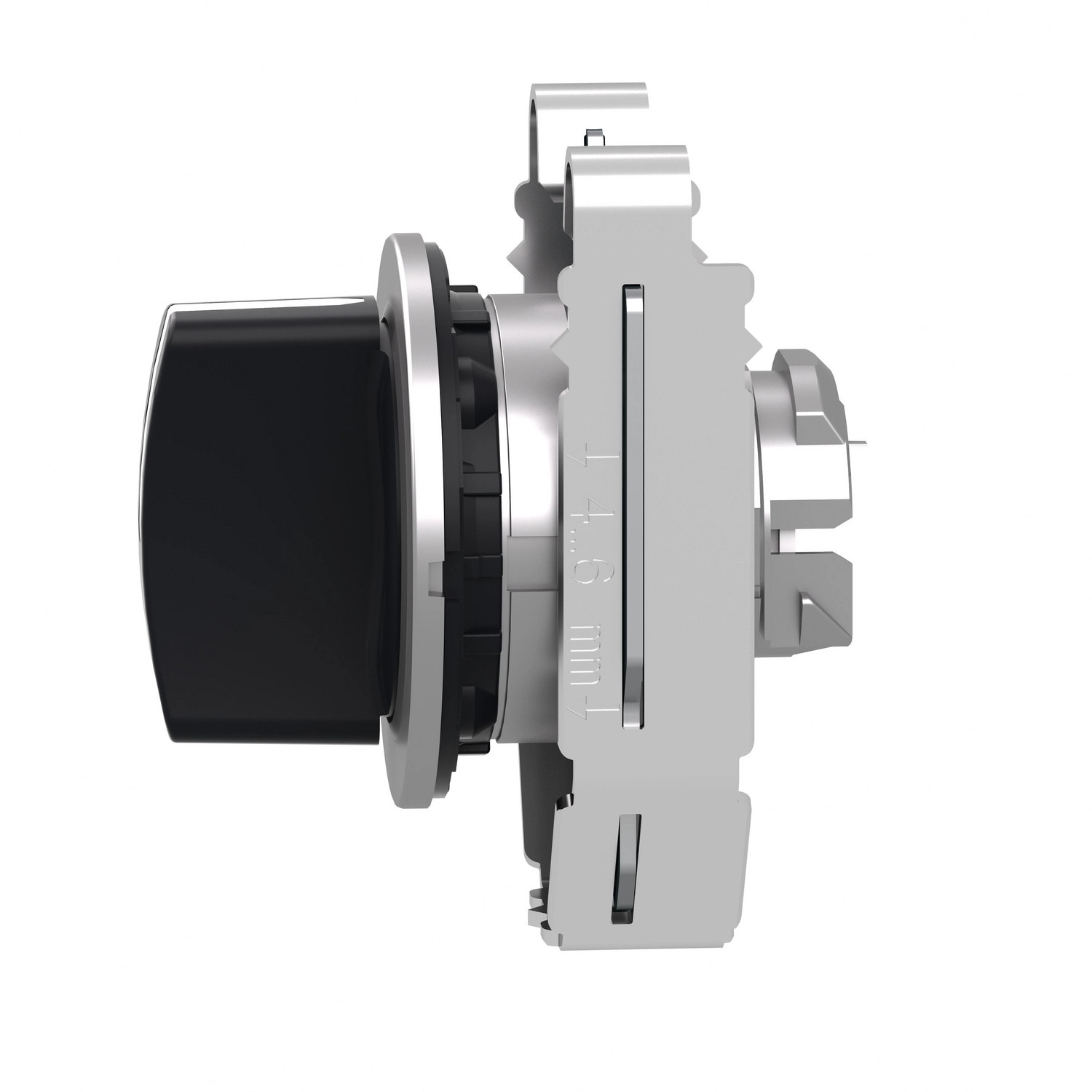

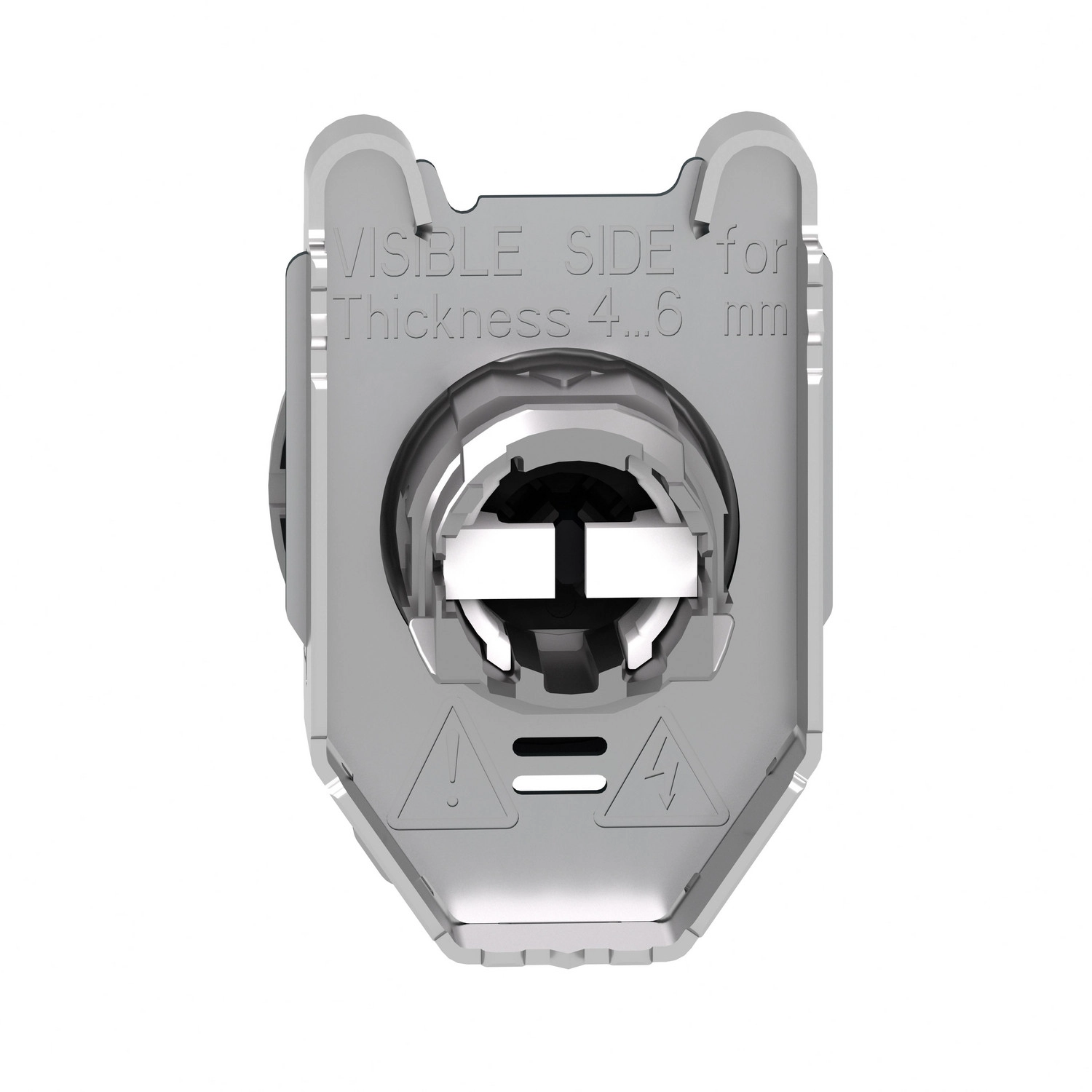

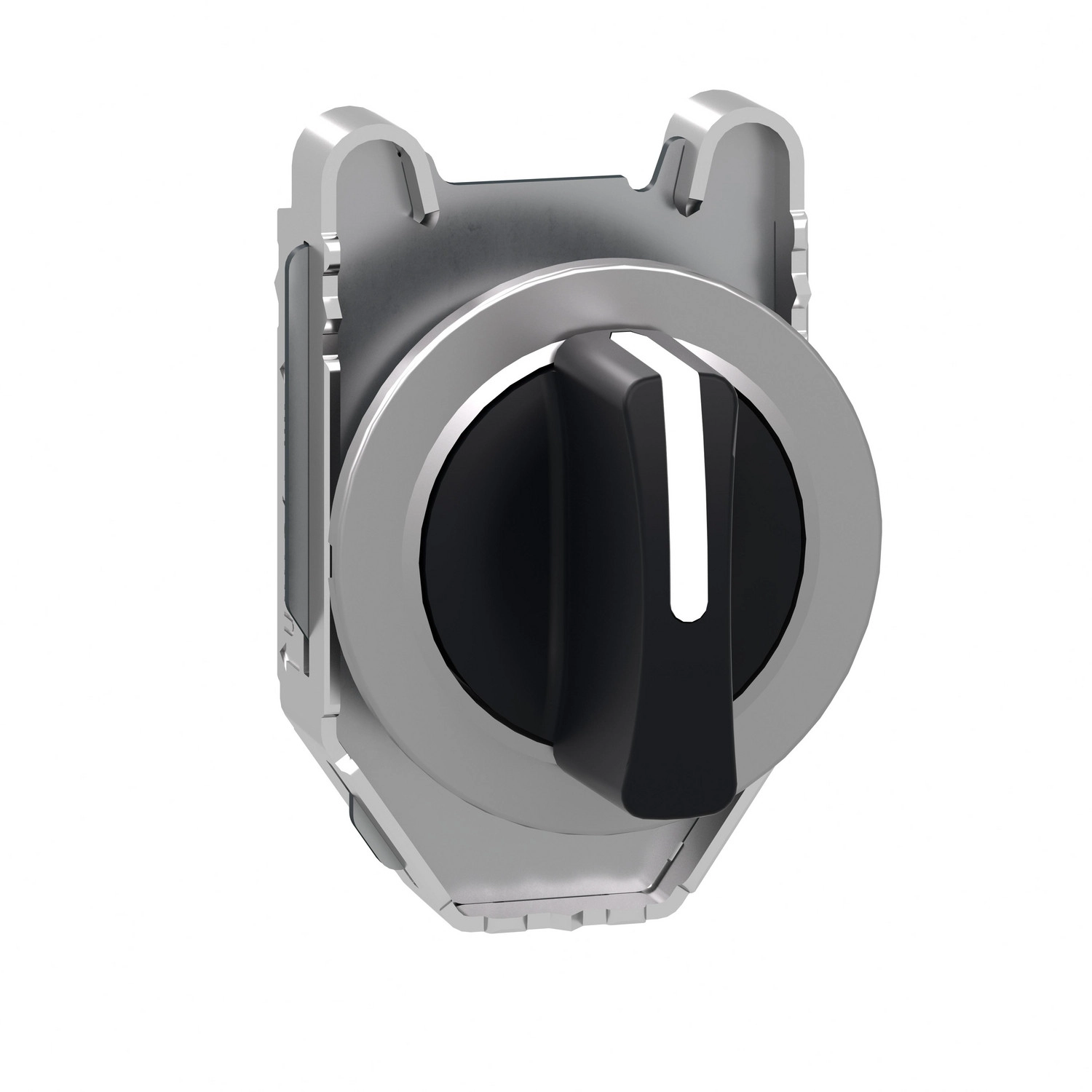

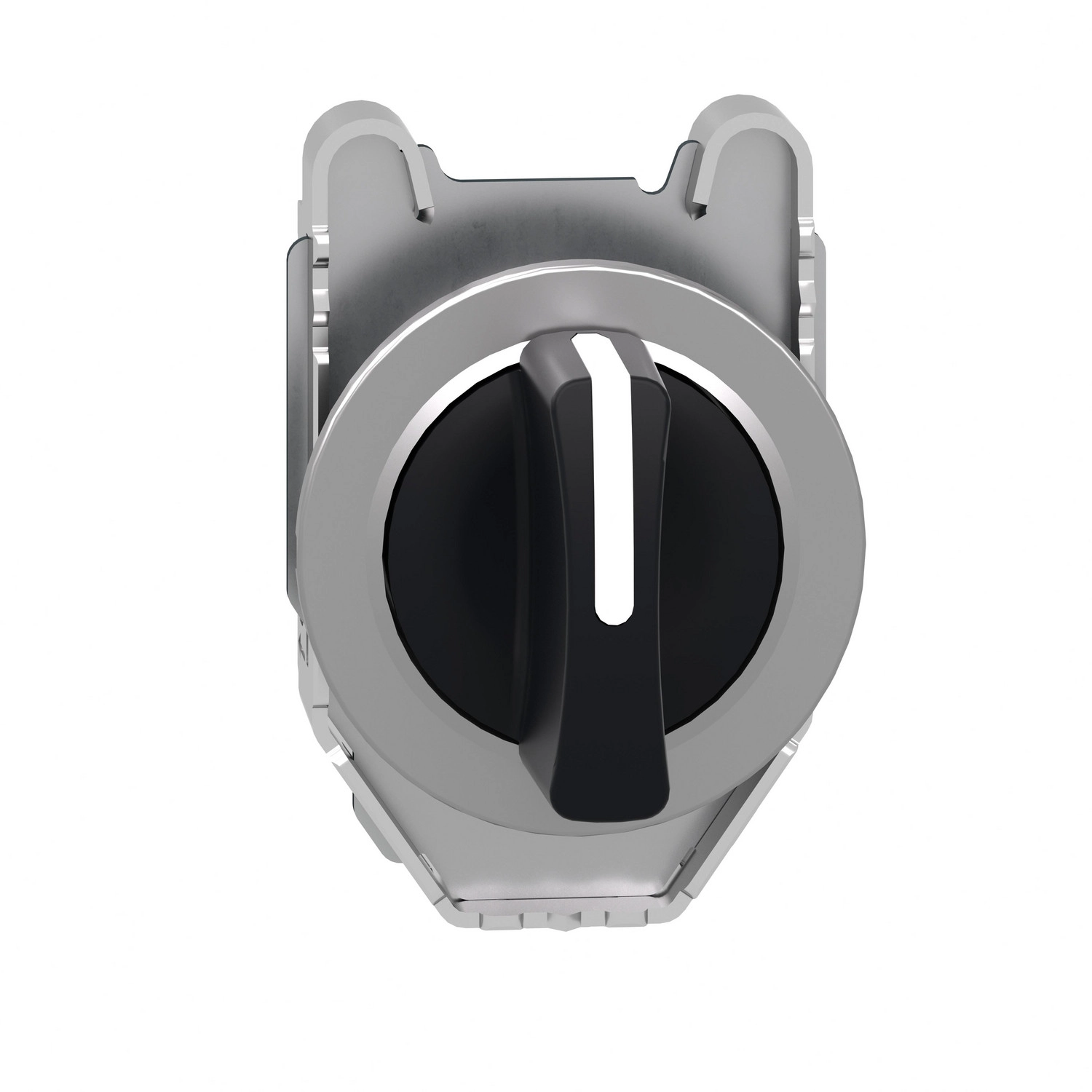

A ZB4FD5 egy 30 mm átmérőjű, panelbe süllyesztett (beépített-flush) kivitelű kapcsolófej, amely 3 pozíciós működést biztosít (+/- 45°), középre visszatérő rugós mechanizmussal. A fekete standard kialakítású kezelőkar nem csak esztétikus megjelenést, hanem ergonomikus használatot is biztosít a kezelő számára. A krómozott fémből készült előlap és a robosztus kialakítás hosszú élettartamot garantál még a legmostohább ipari környezetben is.
A kapcsolófej műszaki paraméterei kiemelkedőek: 1.000.000 ciklusos mechanikai élettartamával messze túlszárnyalja a legtöbb hasonló terméket. Az IP védettségi besorolása rendkívül magas, megfelel az IP66, IP67, IP69 és IP69K szabványoknak, ami tökéletes védelmet nyújt por, víz és nagynyomású mosás ellen (ellenáll 7000000 Pa nyomásnak 55°C-on, 0,1 m távolságból). Emellett megfelel az amerikai UL 50E szabvány Type 4, 4X, 12 és 13 követelményeinek is. Az IK06 besorolás megfelelő ütésállóságot biztosít.
A Harmony XB4 termékcsalád sokoldalúságát jelzi a rugalmas elektromos konfigurálhatóság is. A ZB4FD5 különböző elektromos összetétel kódokkal használható (C3, C4, C5, C6, C7, C8, C11), amelyek különböző számú és elrendezésű érintkezők alkalmazását teszik lehetővé, így egy kapcsolófejjel különböző vezérlési funkciókat valósíthatunk meg. A típustól függően akár 6 érintkező is használható egyszerű és kettős blokkokkal, front szerelésben.
A termék széles környezeti paraméter tartományban működőképes: -40...+70°C közötti tárolási és üzemeltetési hőmérsékleten is használható. Kiváló rezgésállóság jellemzi: 5 gn (f=10...500 Hz) és 2 mm csúcstól csúcsig (f=2...10 Hz) az IEC 60068-2-6 szerint. A kapcsoló ütésállósága szintén kiemelkedő, különböző tesztek szerint akár 50 gn gyorsulást is képes elviselni rövid ideig (11 ms, félszinusz hullám gyorsulás), valamint 25 gn értéket 1000 ütésre minden tengelyen.
A ZB4FD5 kapcsolófej számos nemzetközi szabványnak megfelel, többek között: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1. Rendelkezik a főbb nemzetközi tanúsítványokkal: UL listed, CSA, CCC, EAC. Mindez garantálja, hogy a termék világszerte használható különböző ipari alkalmazásokban, megfelelve a legmagasabb biztonsági és minőségi követelményeknek.
Schneider Electric Harmony XB4 - ZB4FD5 -panelbe süllyesztett fém választókapcsoló fej, Ø30, 3 állású középre visszatérő, fekete műszaki adatok
Általános adatok
Termékcsalád: Harmony XB4
Termék vagy komponens típus: Választókapcsoló fej
Eszköz rövid neve: ZB4F
Előlap anyaga: Krómozott fém
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fej formája: Kerek
Működtető típusa: Középre visszatérő rugó
Működtető profil: Fekete standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Kupak/működtető vagy lencse színe: Fekete
Kiegészítő információk
CAD teljes szélesség: 36,6 mm
CAD teljes magasság: 36,6 mm
CAD teljes mélység: 47 mm
Nagynyomású mosás ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítási kód: C3 <6 érintkező egyszerű blokkok használatával frontszerelésben
C4 <6 érintkező egyszerű és kettős blokkok használatával frontszerelésben
C5 <5 érintkező egyszerű blokkok használatával frontszerelésben
C6 <5 érintkező egyszerű és kettős blokkok használatával frontszerelésben
C7 <4 érintkező egyszerű blokkok használatával frontszerelésben
C8 <4 érintkező egyszerű és kettős blokkok használatával frontszerelésben
C11 <3 érintkező egyszerű blokkok használatával frontszerelésben
Eszköz bemutatása: Alapelem
Környezet
Védő kezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70°C
Környezeti levegő hőmérséklet működéshez: -40...70°C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
Type 13 az UL 50 E szerint
Type 12 az UL 50 E szerint
Type 4 az UL 50 E szerint
Type 4X az UL 50 E szerint
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14
IEC 60947-5-1
IEC 60947-5-4
UL 508
IEC 60947-1
JIS C8201-5-1
CE
JIS C8201-1
Termék tanúsítványok: UL listed
CSA
CCC
EAC
Rezgés és ütésállóság
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen az IEC 60068-2-27 szerint
