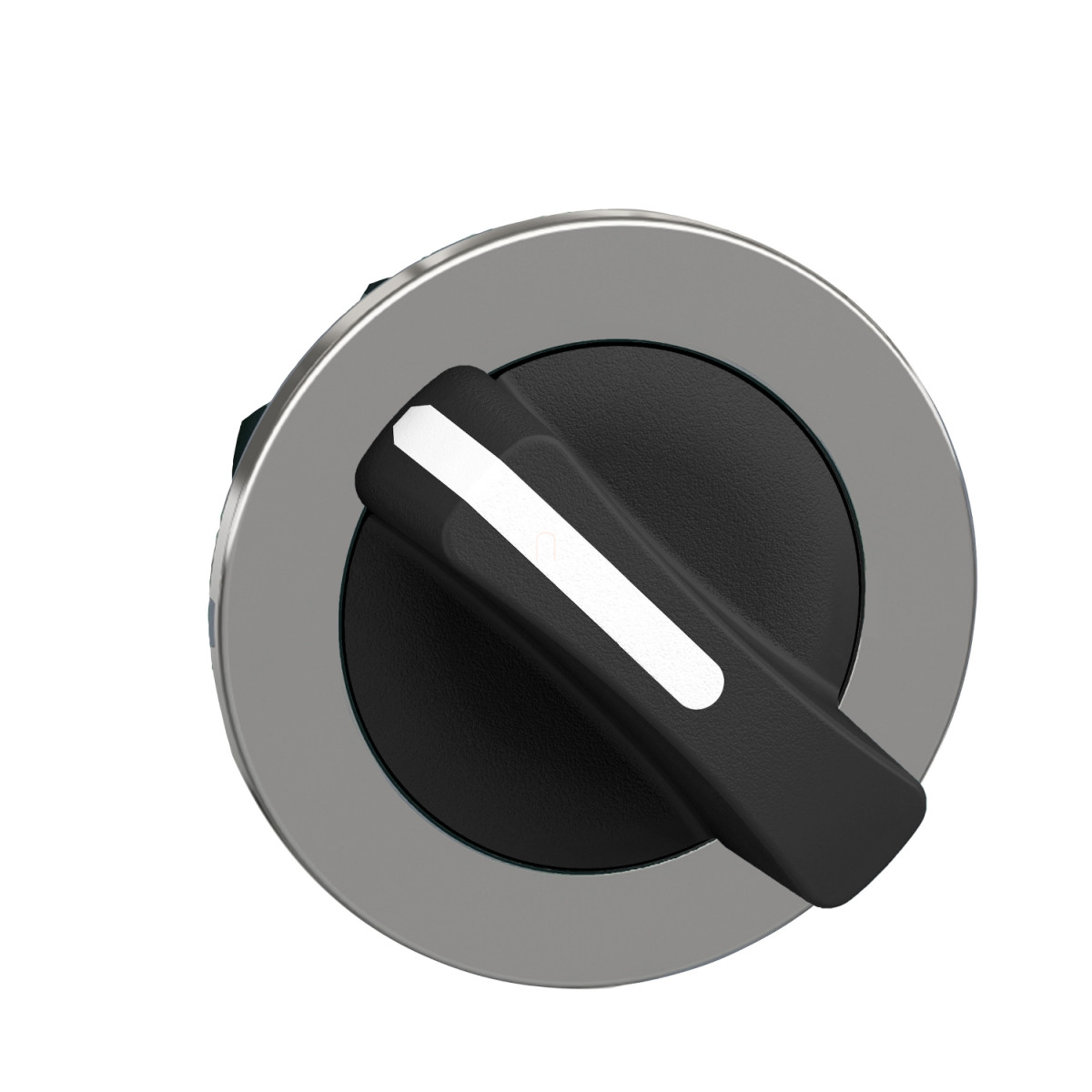

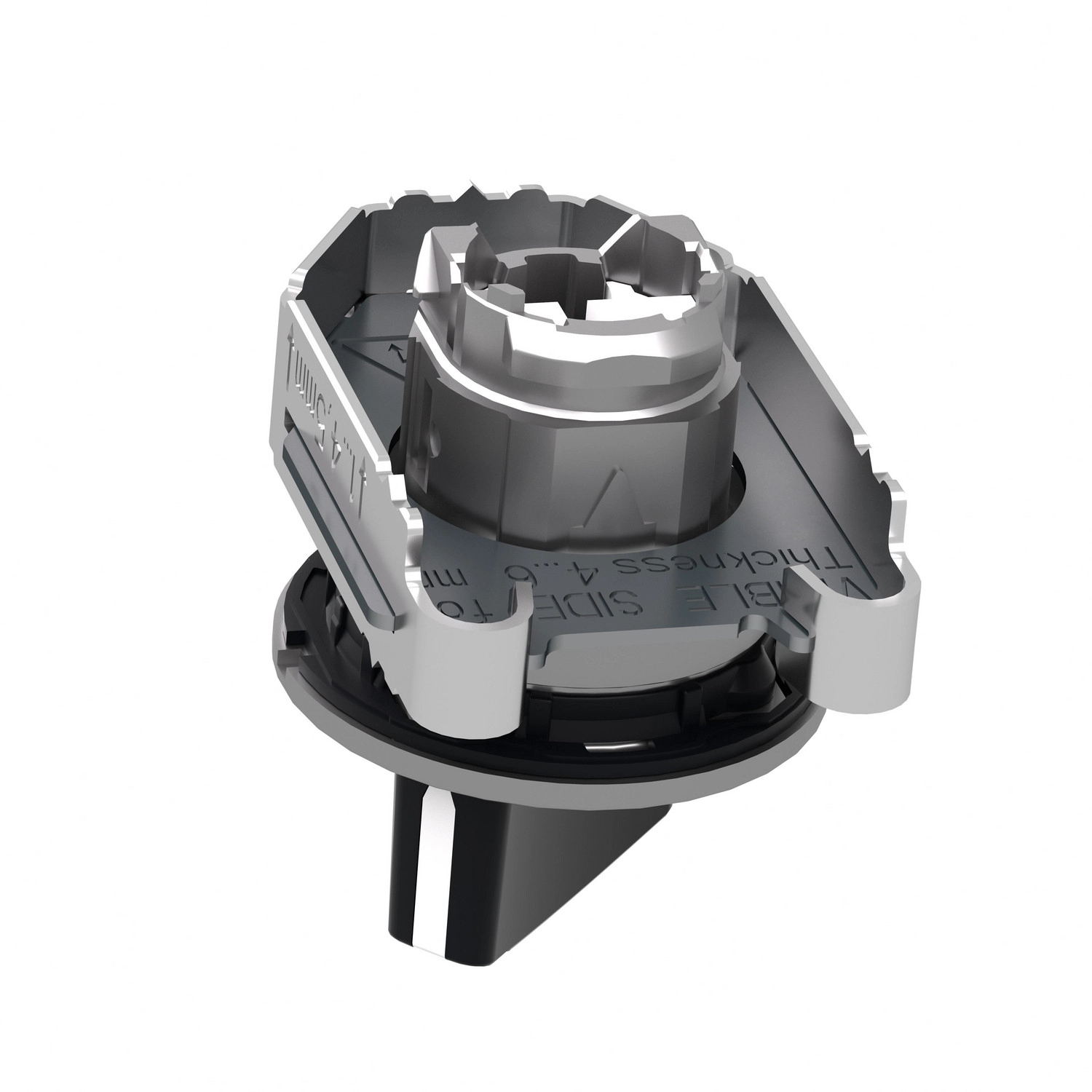

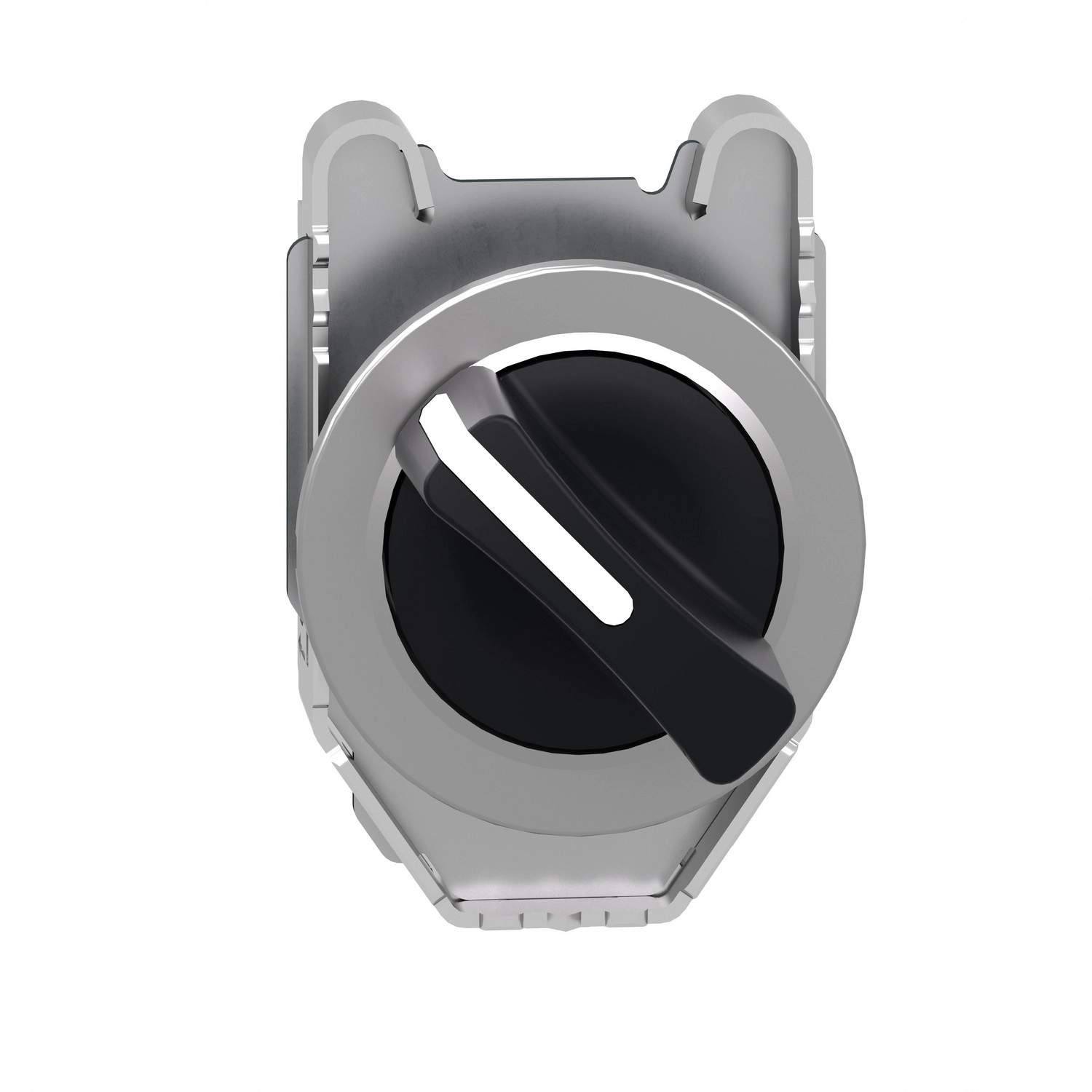

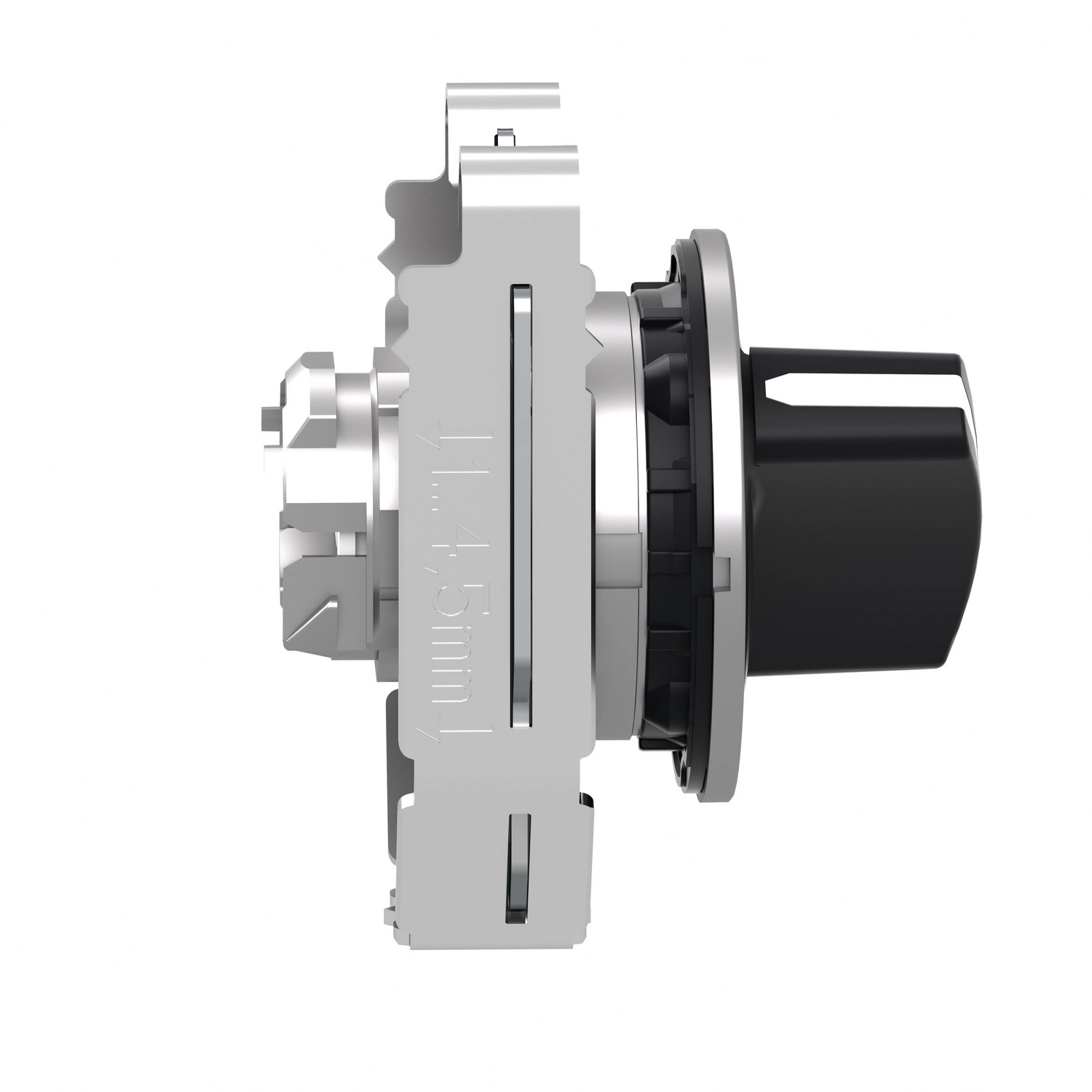

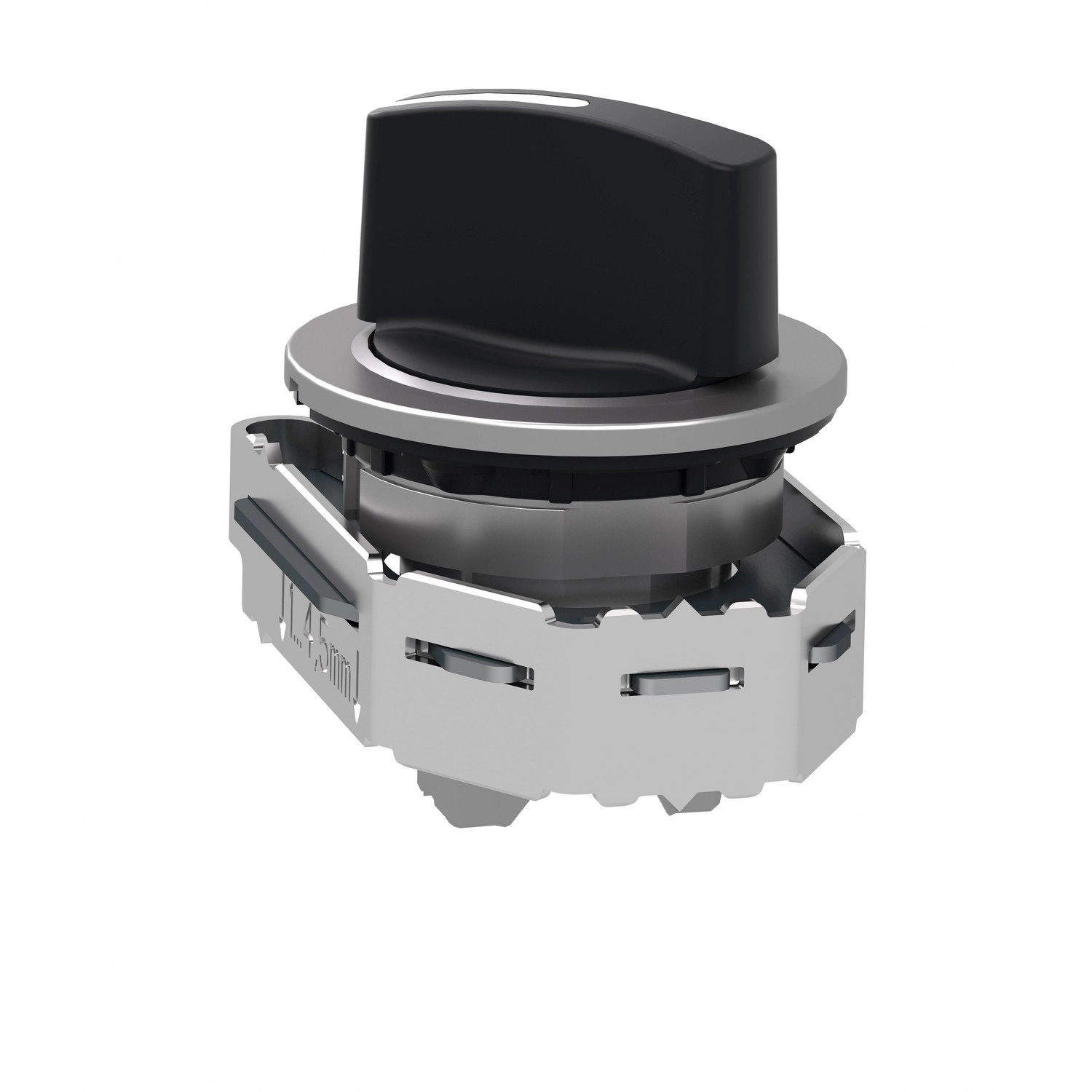

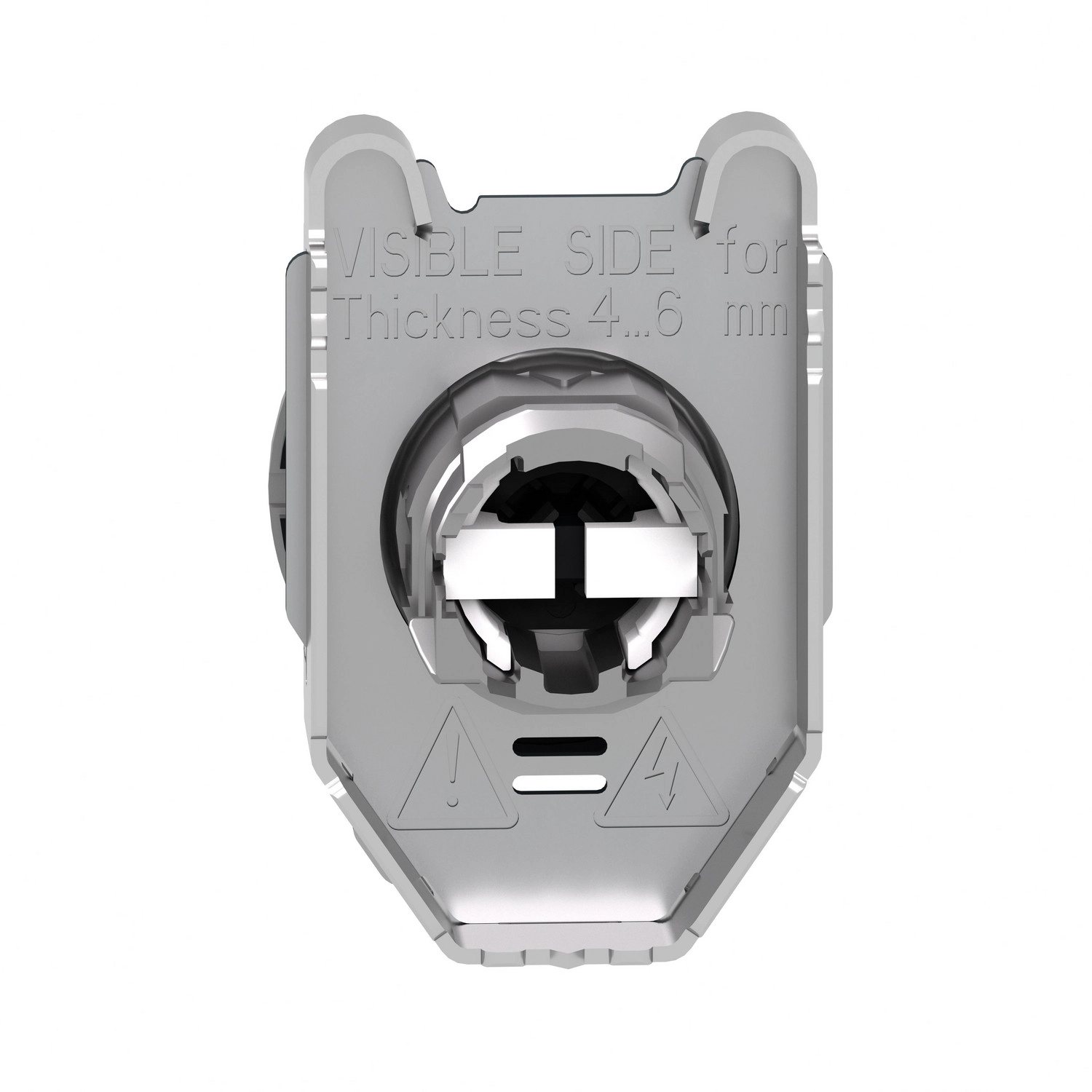

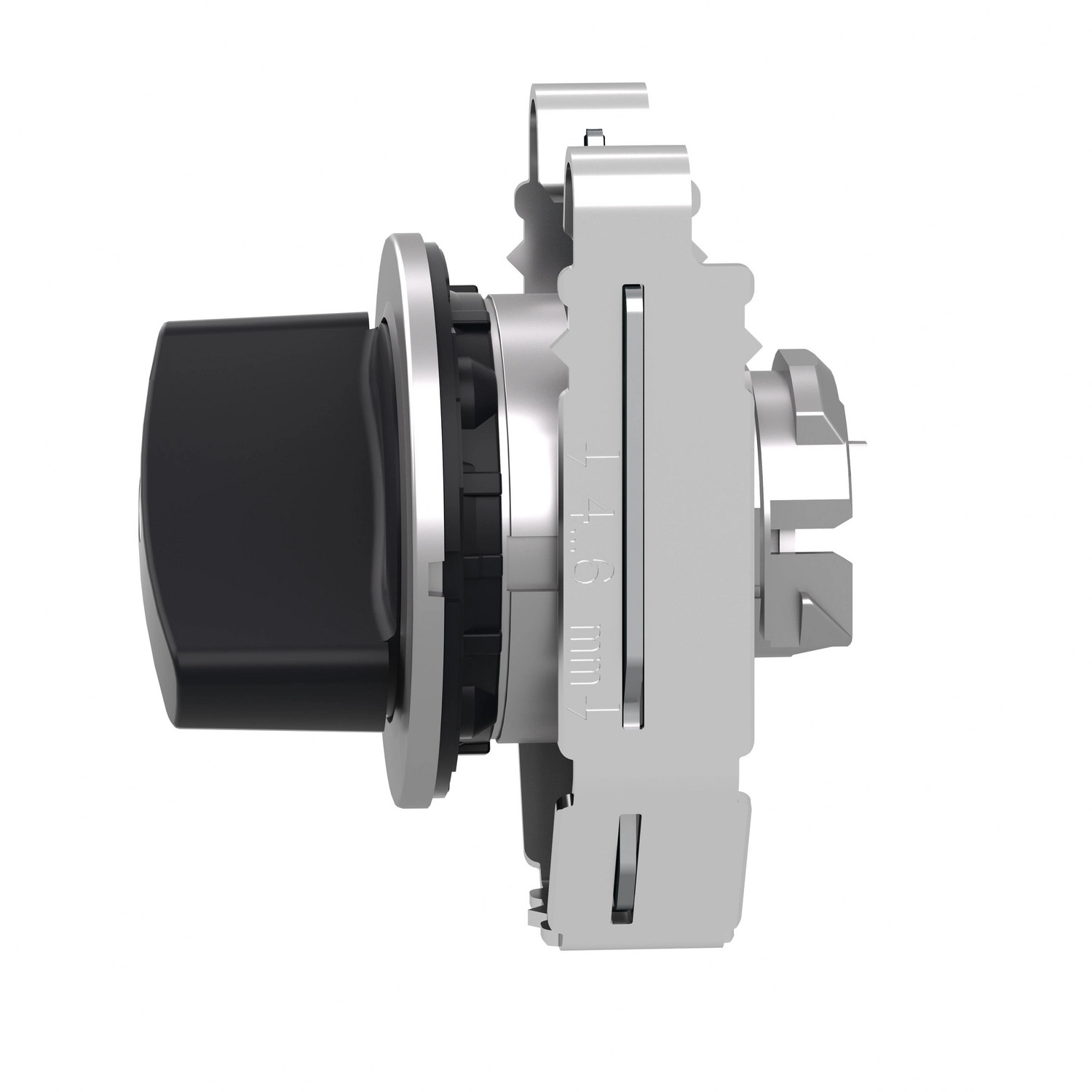

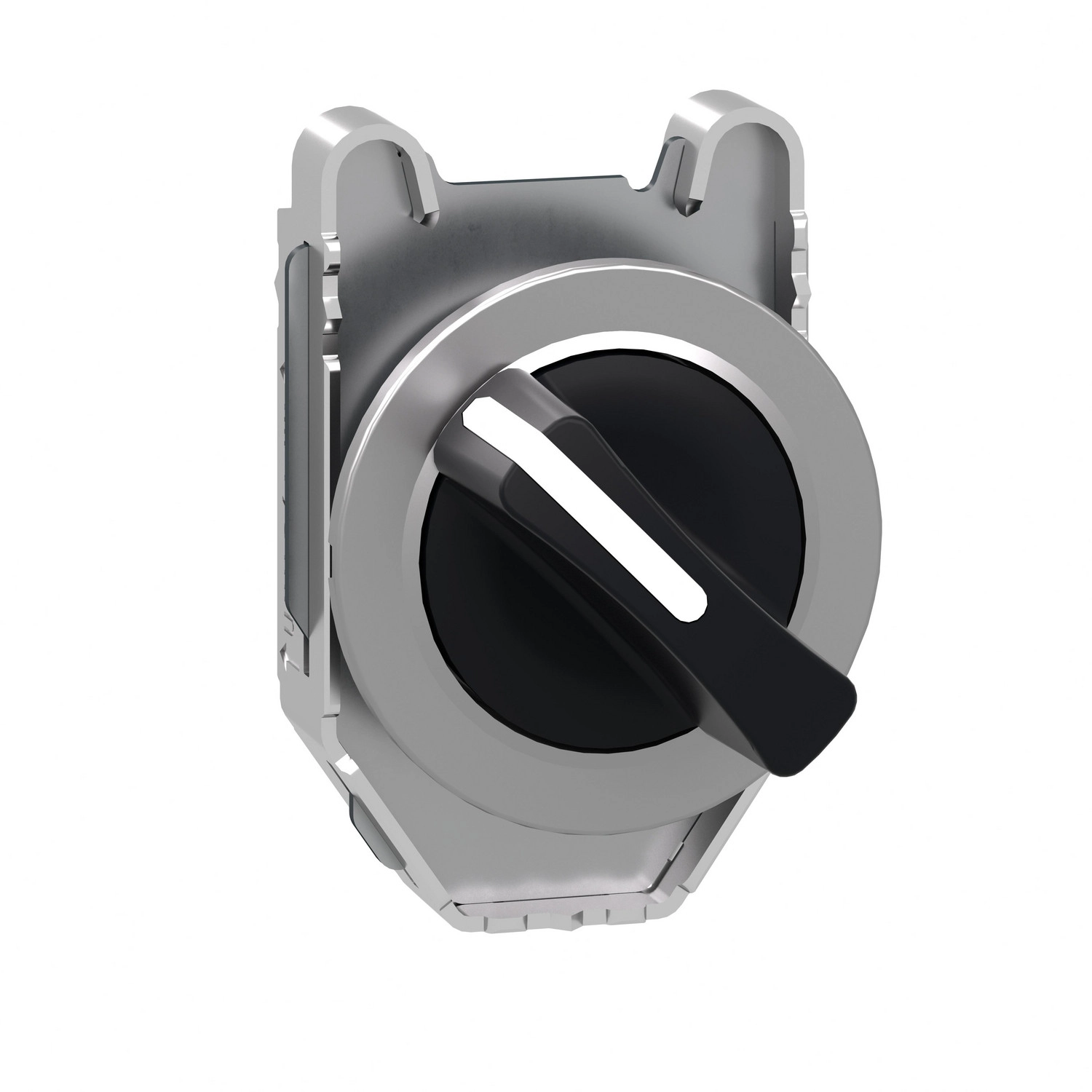

A Schneider Electric Harmony XB4 termékcsaládba tartozó ZB4FD2 panelbe süllyesztett választókapcsoló fej egy prémium minőségű ipari kapcsolóelem, amely megbízható működést biztosít változatos ipari környezetben. Ez a fekete, 2 pozíciós, stabil állású kapcsoló fej 30 mm átmérőjű panelnyílásba szerelhető, és krómozott fém kialakítással rendelkezik, ami nem csak esztétikus megjelenést, hanem tartósságot is biztosít.
A ZB4FD2 választókapcsoló fej kiemelkedő védelmi besorolással rendelkezik, beleértve az IP66, IP67, IP69 és IP69K fokozatokat az IEC és ISO szabványok szerint. Ez a készülék UL besorolás szerint is megfelel a Type 4, 4X, 12 és 13 védettségi követelményeknek, így rendkívül ellenálló a por, nedvesség és nagynyomású vízsugarak ellen. Különösen figyelemre méltó, hogy 7000000 Pa nyomásnak is ellenáll 55 °C-on, 0,1 méter távolságból, ami kiemelkedő teljesítményt jelent a nagy nyomású mosókkal szemben.
Műszaki szempontból a ZB4FD2 kapcsoló két stabil állással rendelkezik, amelyek között 90° a forgási szög. A standard fekete fogantyús kapcsoló rendkívüli mechanikai tartósságot kínál, akár 1000000 kapcsolási ciklust is kibír. A CAD méretek szerint a szélessége és magassága 36,6 mm, mélysége 47 mm. A ZB4F alapelem széleskörű elektromos összeállítási lehetőségekkel rendelkezik, különböző kódokkal jelölve (C3, C4, C5, C6, C7, C8, C11, C15), amelyek meghatározzák a lehetséges érintkezők számát és elrendezését. Ezek a kódok különböző konfigurációkat tesznek lehetővé, az egyszeres és dupla blokkok kombinációjával, maximum 6 érintkezőig.
A ZB4FD2 választókapcsoló fej -40...+70 °C közötti üzemi és tárolási hőmérséklet-tartományban használható, ami rendkívül széles működési spektrumot biztosít. Ütésállósága is kiemelkedő, az IK06 fokozatnak megfelelően. Rezgésállósága 5 gn (f=10...500 Hz) és 2 mm csúcstól csúcsig (f=2...10 Hz) az IEC 60068-2-6 szabvány szerint. Ütésállósága 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra, valamint 25 gn (időtartam = 6 ms) 1000 ütésre minden tengelyen az IEC 60068-2-27 szabvány szerint. A termék számos nemzetközi szabványnak és tanúsítványnak megfelel, beleértve a CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE és JIS C8201-1 szabványokat, valamint UL, CSA, CCC és EAC tanúsítványokkal rendelkezik.
Schneider Electric Harmony XB4 - ZB4FD2 -panelbe süllyesztett fém választókapcsoló fej, Ø30, 2 állású, fekete műszaki adatok
Általános adatok
Termékcsalád: Harmony XB4
Komponens típusa: Választókapcsoló fej
Rövid terméknév: ZB4F
Keret anyaga: Krómozott fém
Szerelési átmérő: 30,5 mm
Fej típusa: Panelbe süllyesztett
Jelzőegység fejének formája: Kerek
Működtető típusa: Stabil állású
Működtető profilja: Fekete standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Műszaki paraméterek
CAD szélesség: 36,6 mm
CAD magasság: 36,6 mm
CAD mélység: 47 mm
Mechanikai élettartam: 1000000 ciklus
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55°C-on, 0,1 m távolságból
IP védettségi fokozat: IP66 (IEC 60529), IP67 (IEC 60529), IP69 (IEC 60529), IP69K (ISO 20653)
UL védettségi típusok: Type 13, Type 12, Type 4, Type 4X (UL 50 E)
IK ütésállósági fokozat: IK06 (IEC 50102)
Környezeti paraméterek
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: I. osztály (IEC 60536)
Tanúsítványok és szabványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Termék tanúsítványok: UL listed, CSA, CCC, EAC
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint, 2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint, 25 gn (időtartam = 6 ms) 1000 ütésre minden tengelyen az IEC 60068-2-27 szerint
