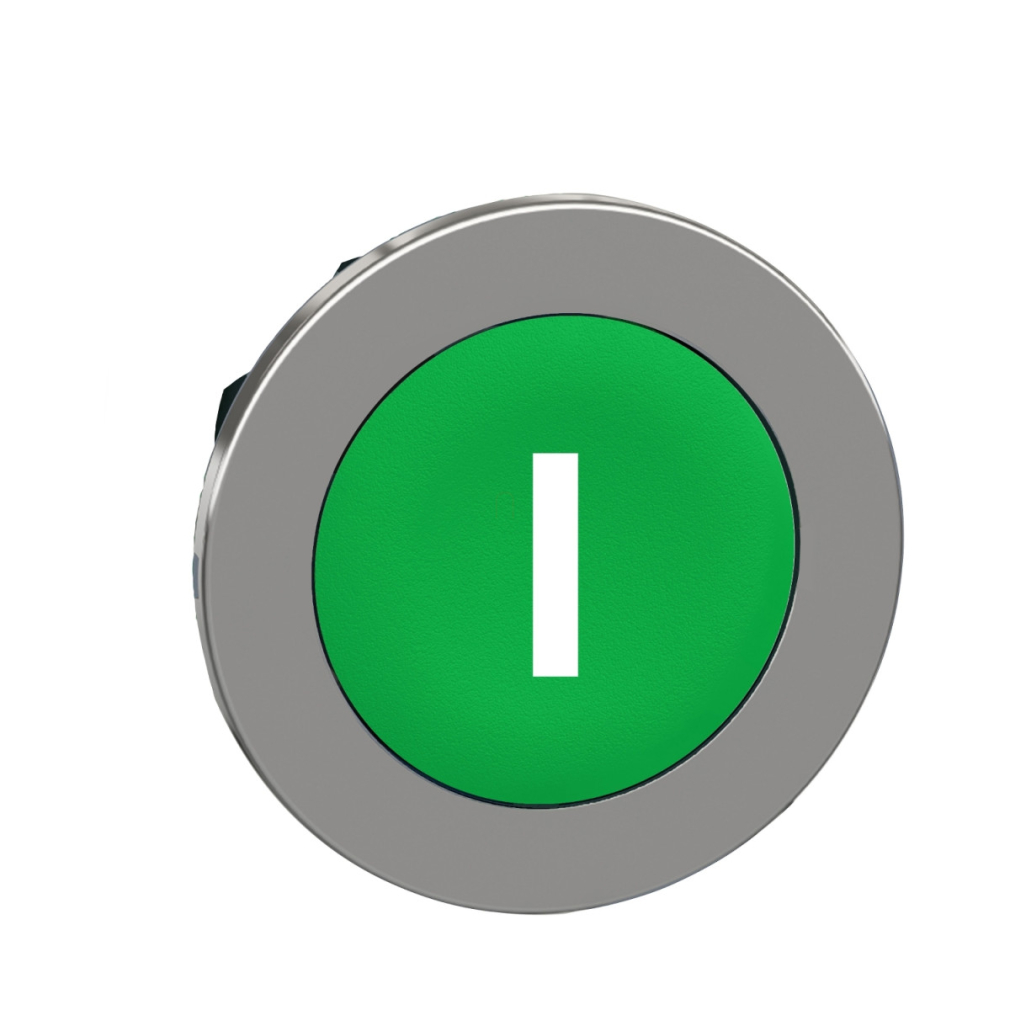

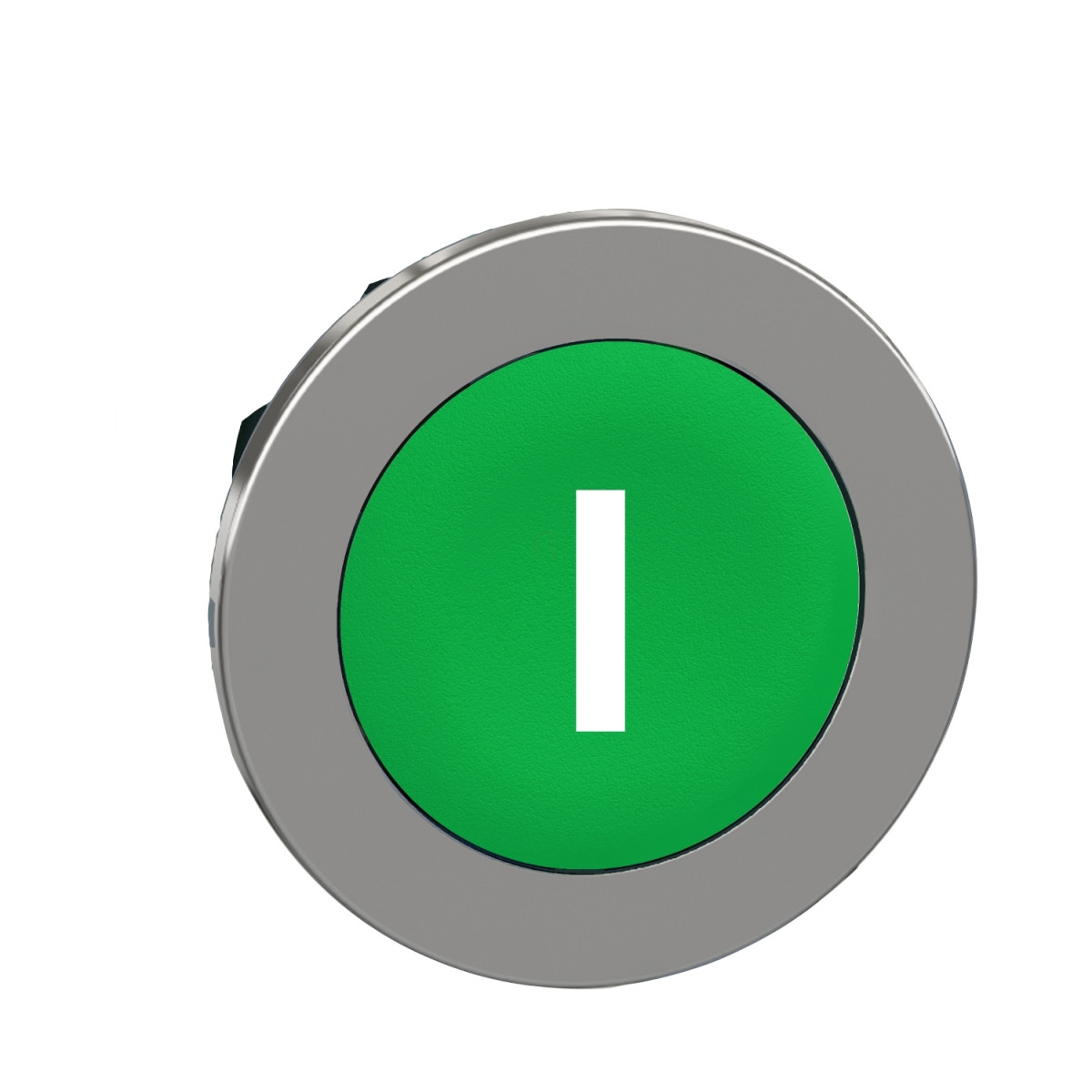

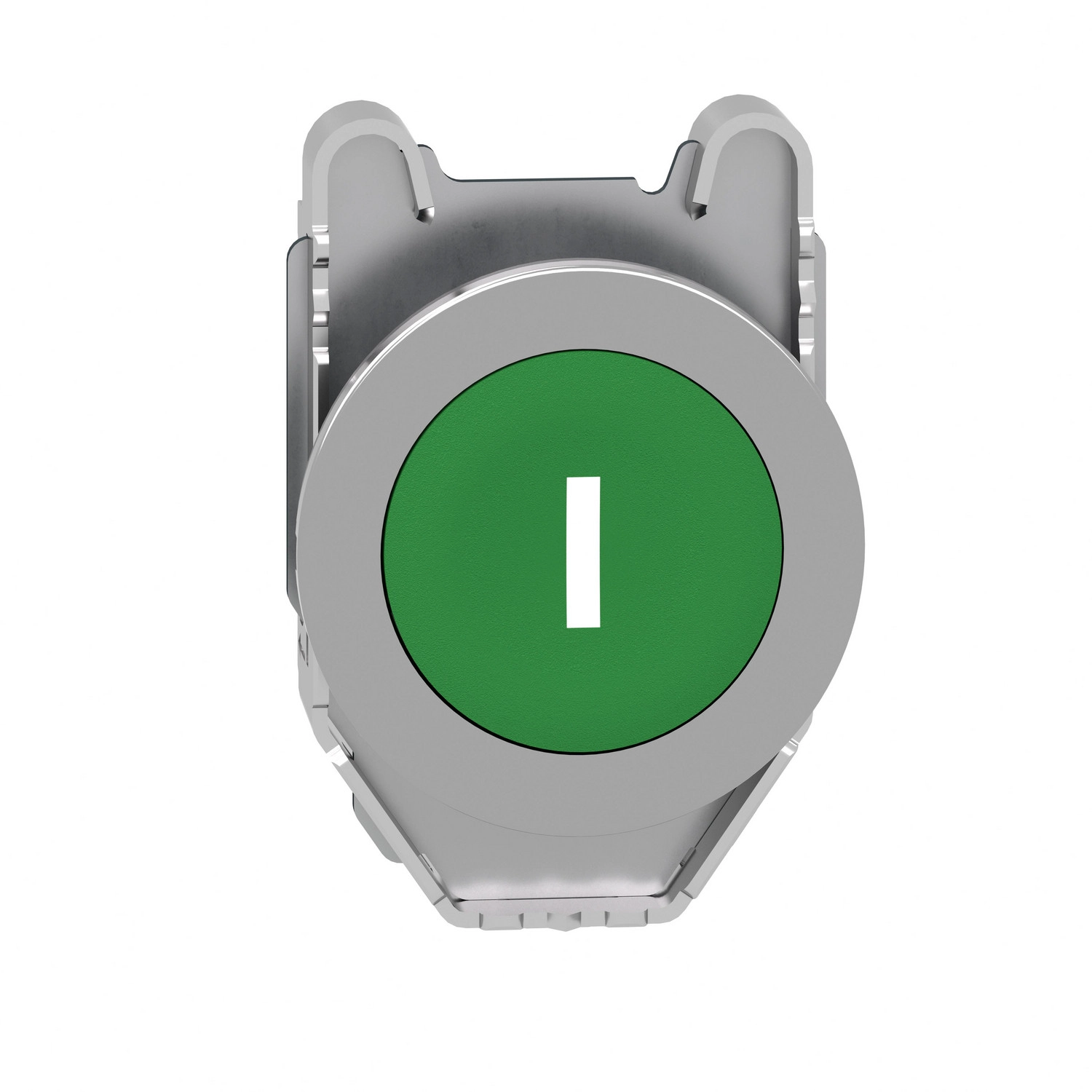

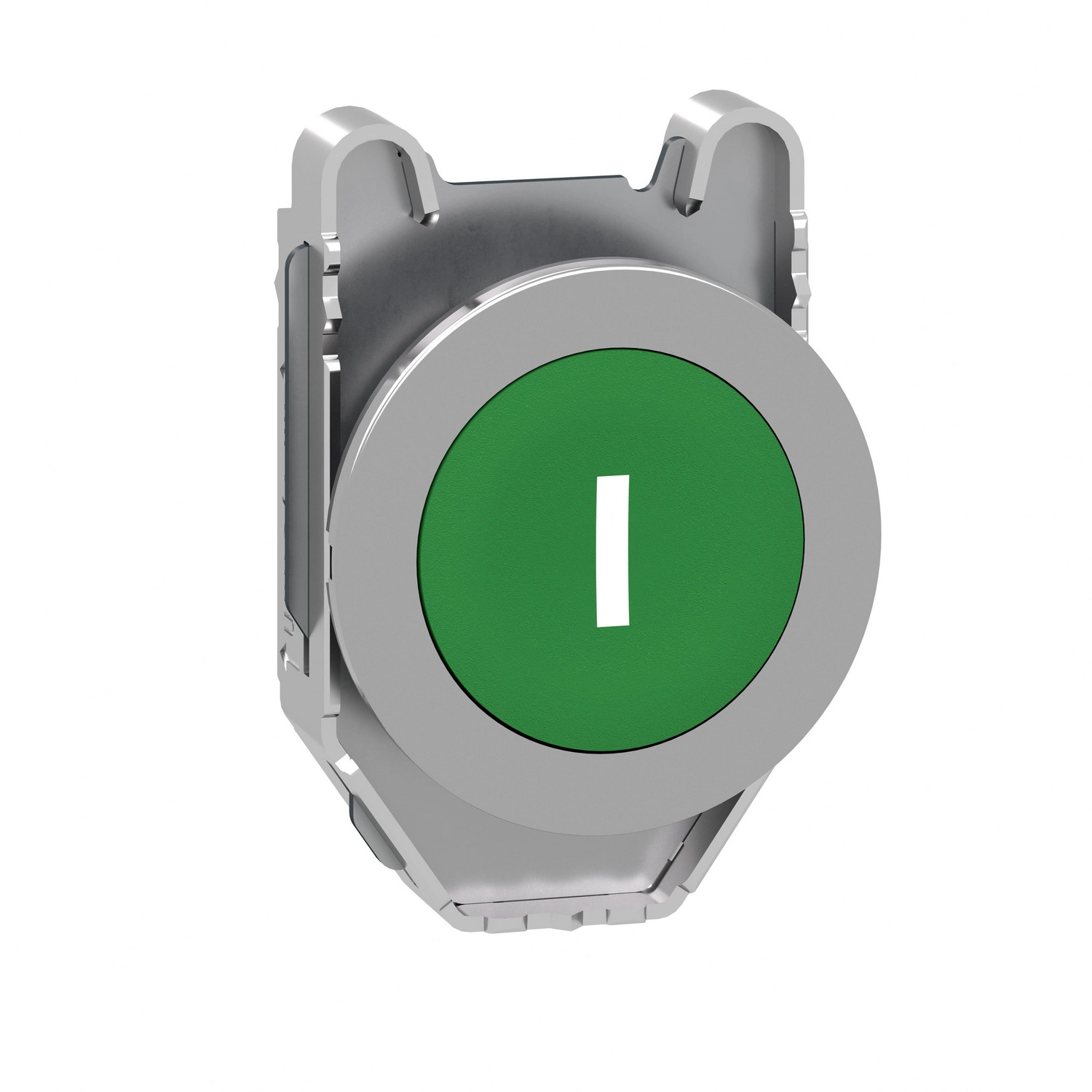

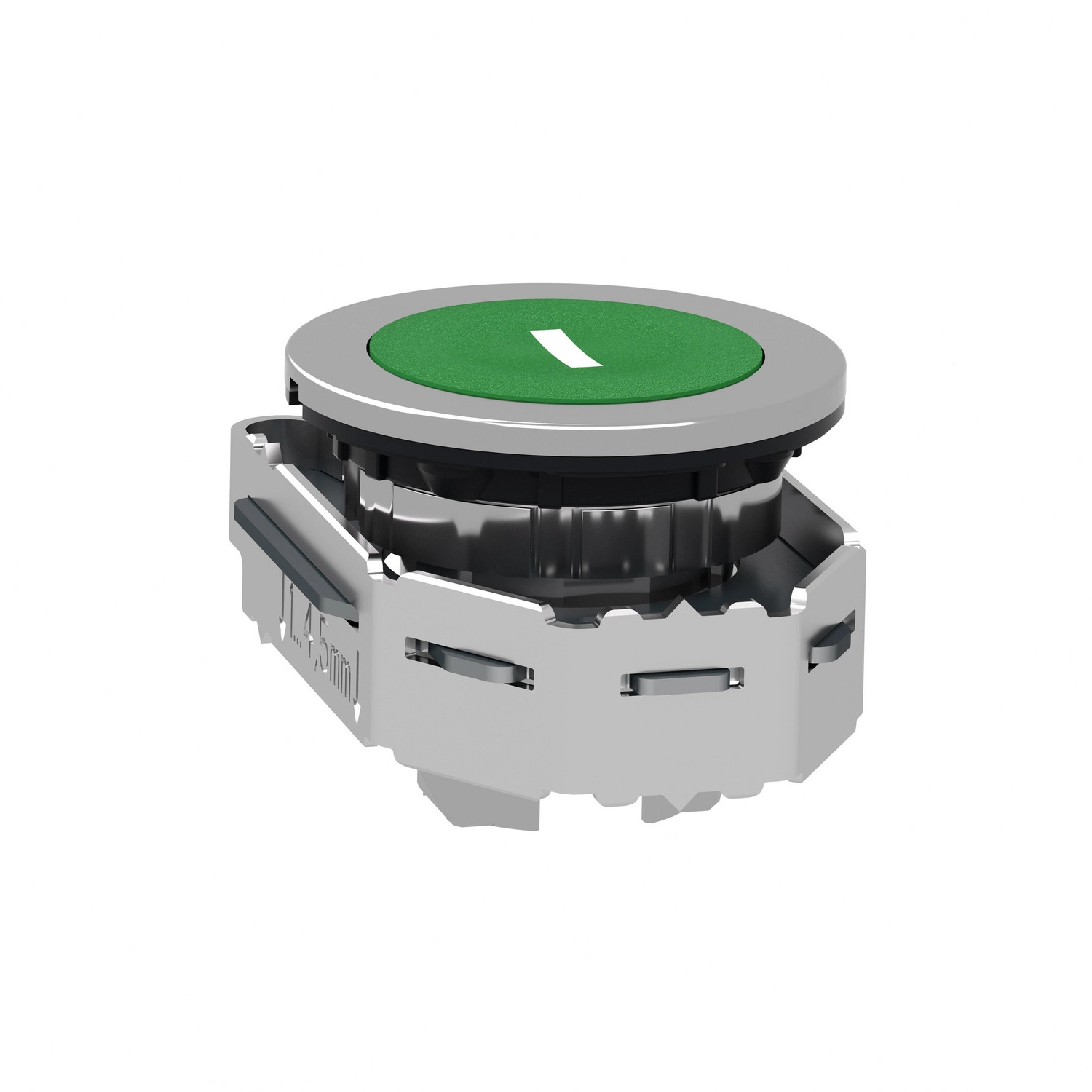

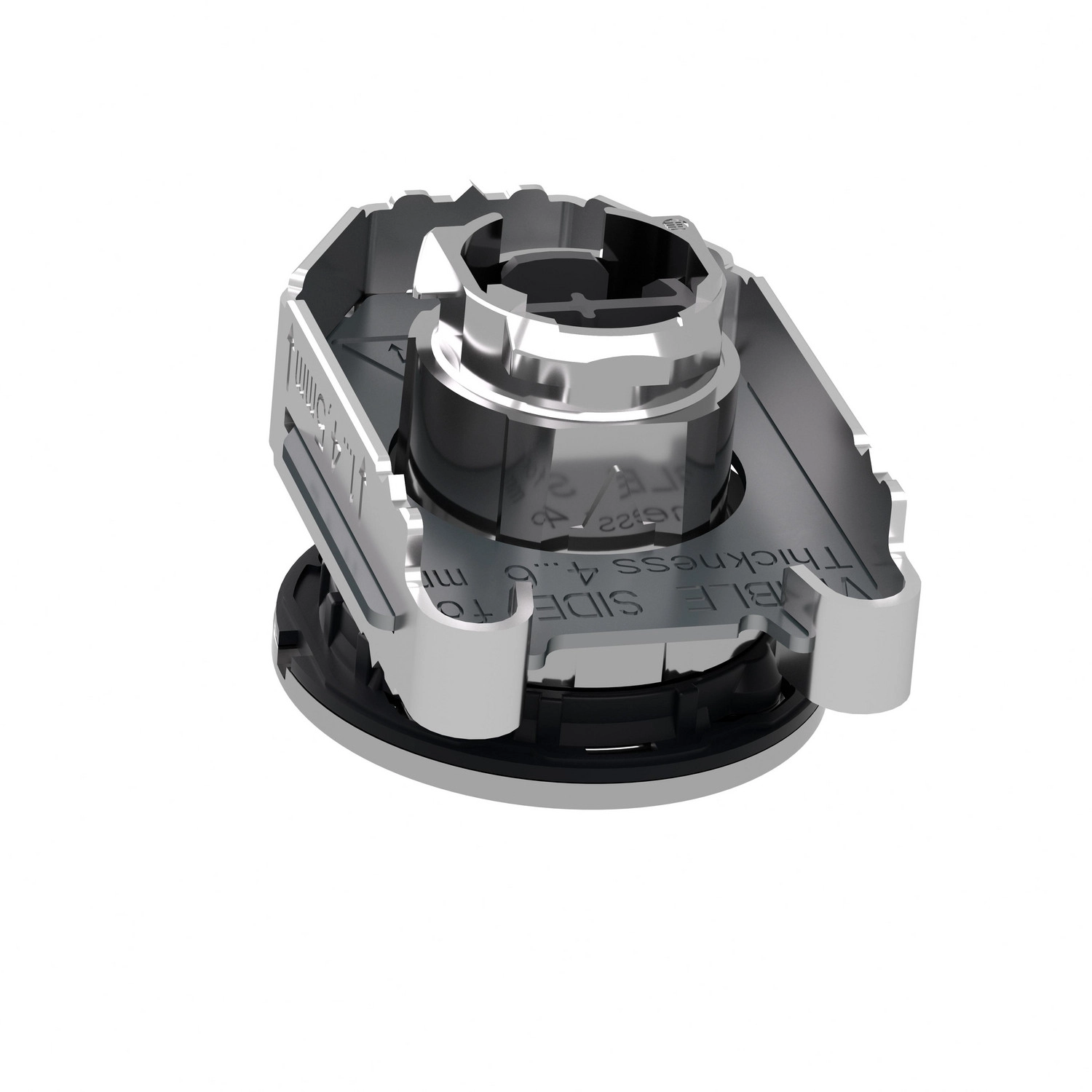

A Schneider Electric Harmony XB4 termékcsaládba tartozó ZB4FA331 egy kiváló minőségű, panelbe süllyeszthető nyomógomb fej, amely ipari vezérlőpanelekbe és kezelőfelületekbe történő beépítésre készült. A krómozott fémből készült, rendkívül strapabíró kivitel hosszú távú, megbízható működést garantál még a legmostohább körülmények között is.
A ZB4FA331 típusú nyomógomb fej 30 mm-es átmérőjű kerek kialakítással rendelkezik, a beépítési javasolt furatkialakítás 30,5 mm átmérőjű. A gomb felületén fehér "I" jelölés található, amely kontrasztosan kiemelkedik a zöld alap színéből. A rugós visszatérésű működtetés biztosítja, hogy a gomb mindig visszatérjen alaphelyzetbe a megnyomás után, ami elengedhetetlen a megbízható vezérléshez. A termék széles körű alkalmazásokhoz használható, legyen szó gépipari, energetikai, közlekedési vagy más ipari szegmensről.
A ZB4FA331 kiemelkedő védelmi szinttel rendelkezik a különböző környezeti behatásokkal szemben. A termék IP66, IP67, IP69 és IP69K védettséggel is rendelkezik az IEC 60529 és ISO 20653 szabványok szerint, ami azt jelenti, hogy teljesen por- és vízzáró kialakítású, és magas nyomású, forró vizes tisztítást is elvisel. Az UL 50E szabvány szerinti Type 4, 4X, 12 és 13 besorolása tovább erősíti a termék univerzális alkalmazhatóságát különböző ipari környezetekben. Az IK06 fokozatú ütésállóság (IEC 50102 szerint) biztosítja, hogy a nyomógomb ellenálljon az esetleges mechanikai behatásoknak is.
A ZB4FA331 nyomógomb fejhez különböző elektromos érintkező blokkok csatlakoztathatók, a felhasználási igénytől függően. Az elektromos összeállítási kódok (C1, C2, C11, C15) több érintkező kombinációt tesznek lehetővé, mint például az 1 NO (záró), 1 NC (nyitó) vagy ezek különböző kombinációi. A termék hosszú élettartamú, mechanikai tartóssága 10 millió kapcsolási ciklus, ami kiemelkedően magas érték az iparágban. A csatlakoztatás csavaros vagy dugaszolható csatlakozókkal történhet, ami megkönnyíti a telepítést és karbantartást. A termék működési hőmérséklet tartománya rendkívül széles, -40°C és +70°C között, így extrém körülmények között is megbízhatóan működik.
Schneider Electric Harmony XB4 - ZB4FA331 -panelbe süllyesztett fém nyomógomb fej, Ø30, zöld, "I" műszaki adatok
Általános adatok
Termékcsalád: Harmony XB4
Terméktípus: Fej nem-világító nyomógombhoz
Eszköz rövidnév: ZB4F
Szín: Zöld
Jelölés: I (fehér)
Szerelési átmérő: 30,5 mm
Fizikai tulajdonságok
Keret anyaga: Krómozott fém
Fej típusa: Beépített-süllyesztett
Jelzőegység fej alakja: Kerek
Működtető profil: Zöld süllyesztett, I (fehér)
Működtetés módja: Rugós visszatérésű
Nyomógomb/lencse színe: Zöld
Méret adatok
CAD teljes szélesség: 36,6 mm
CAD teljes magasság: 36,6 mm
CAD teljes mélység: 31 mm

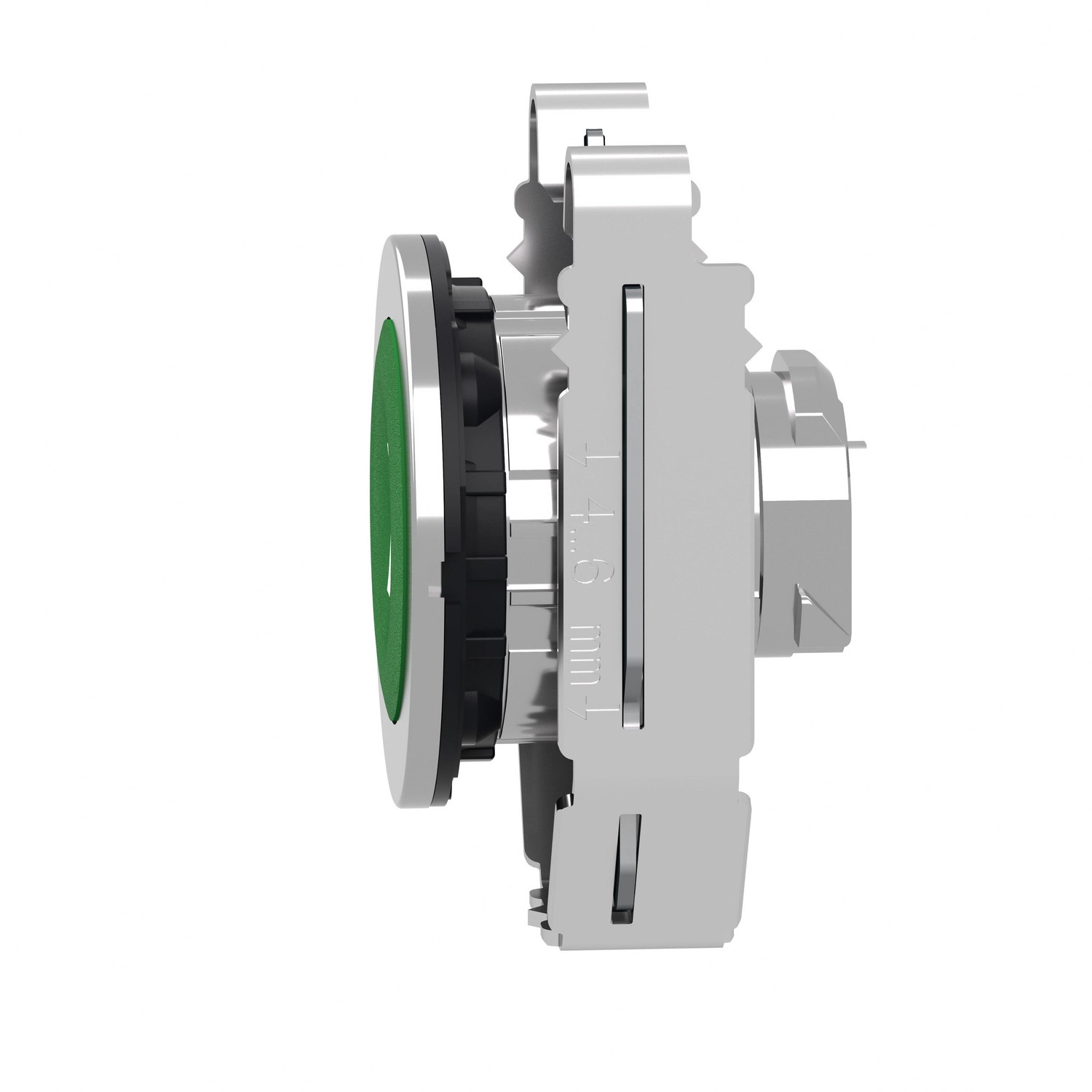

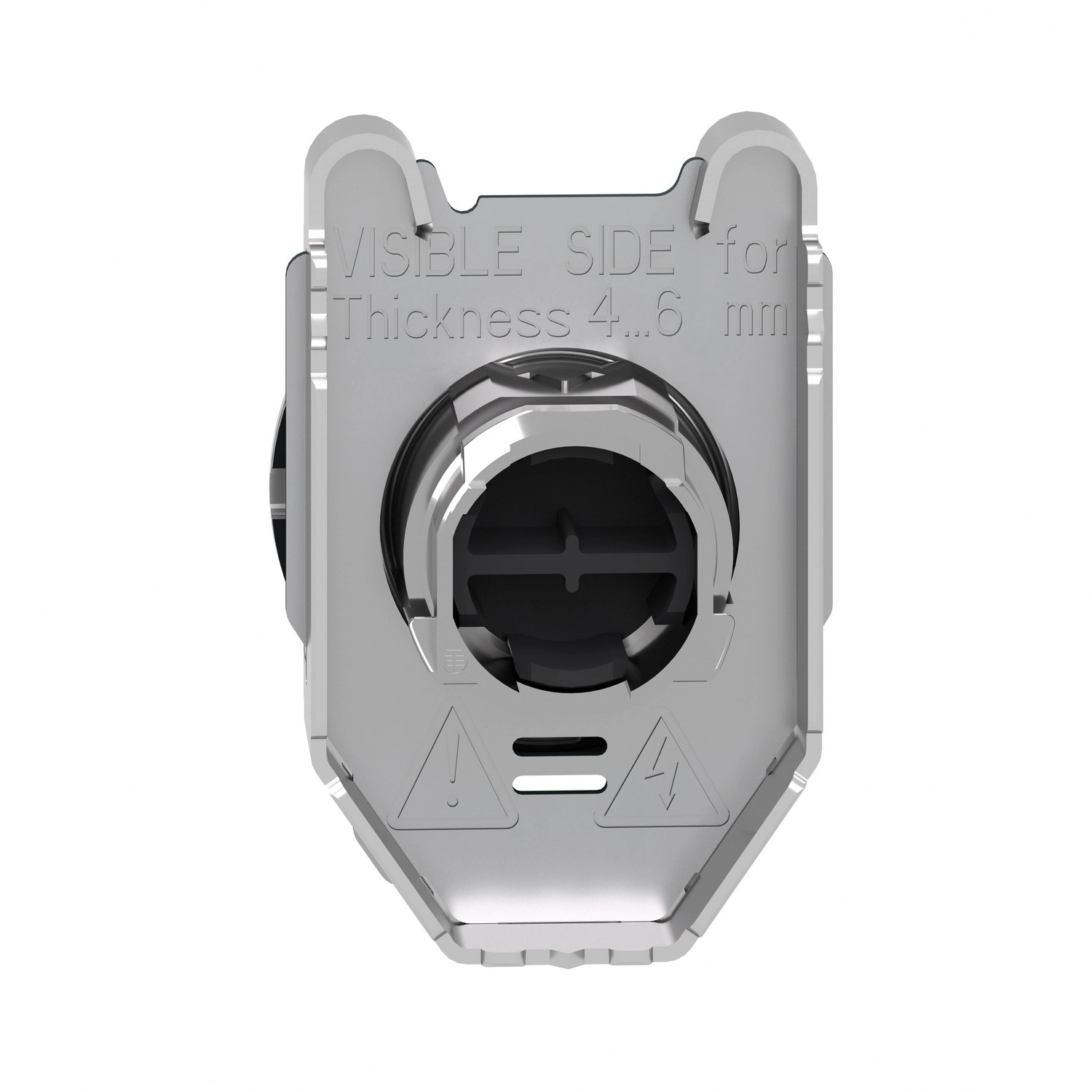

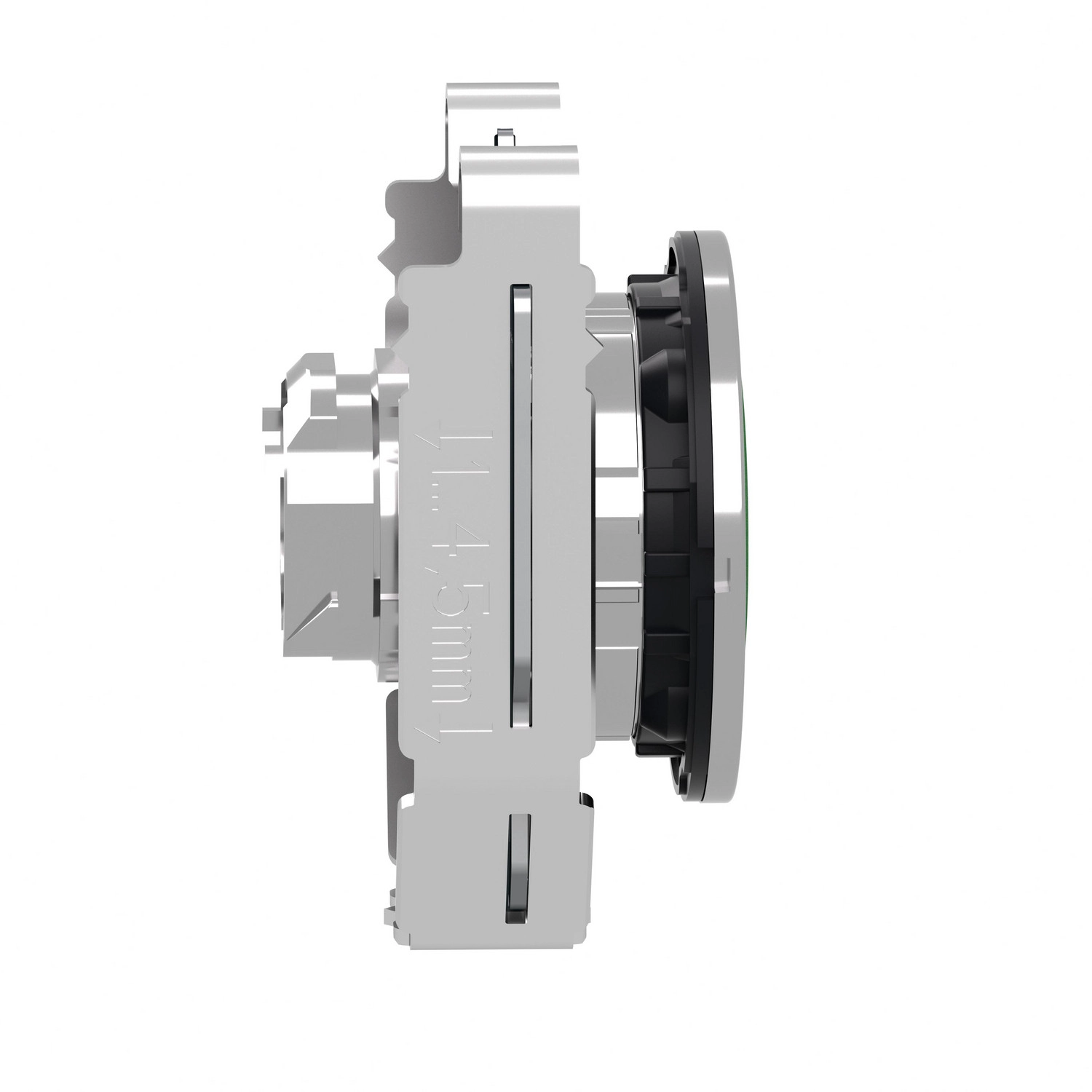

Szorítási vastagság: 1-6 mm
Műszaki jellemzők
Mechanikai élettartam: 10 000 000 ciklus
Eszköz bemutatása: Alapelem
Elektromos összeállítási kód: C1: <9 érintkező egyes blokkok használatával, elölről szerelve
C2: <9 érintkező egyes és dupla blokkok használatával, elölről szerelve
C11: <3 érintkező egyes blokkok használatával, elölről szerelve
C15: <1 érintkező egyes blokkok használatával, elölről szerelve
Környezeti feltételek
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: I. osztály, IEC 60536 szerint
IP védettségi fokozat: IP66 (IEC 60529), IP67 (IEC 60529), IP69 (IEC 60529), IP69K (ISO 20653)
UL védettség: Type 13, Type 12, Type 4, Type 4X (UL 50E)
IK védettségi fokozat: IK06 (IEC 50102)
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Termék tanúsítványok: UL listed, CSA, CCC, EAC
Rezgés és ütésállóság
Rezgésállóság: 5 gn (f= 10...500 Hz) IEC 60068-2-6 szerint
25 mm csúcstól csúcsig (f= 2...10 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz gyorsulásra IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz gyorsulásra IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütésre minden tengelyen IEC 60068-2-27 szerint
