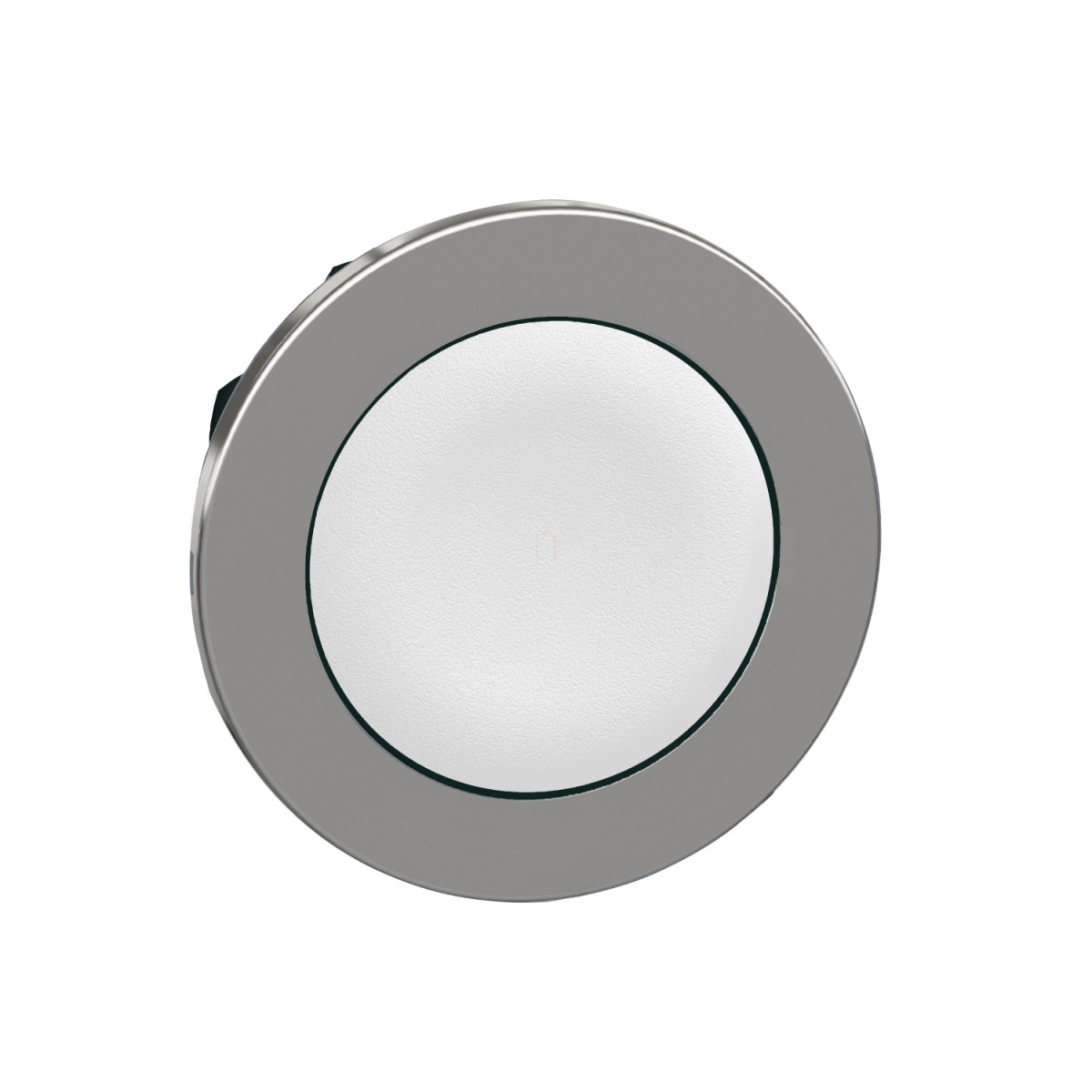

A Schneider Electric Harmony XB4 sorozat ZB4FA1 modellje egy kiváló minőségű, fehér színű, panelbe süllyeszthető nyomógomb fej, amely tökéletes választás ipari vezérlőpanelekhez és gépkezelő interfészekhez. Ez a nem világító nyomógomb fej a ZB4F alapcsalád része, amely évtizedek óta bizonyítja megbízhatóságát a legigényesebb ipari környezetekben is.

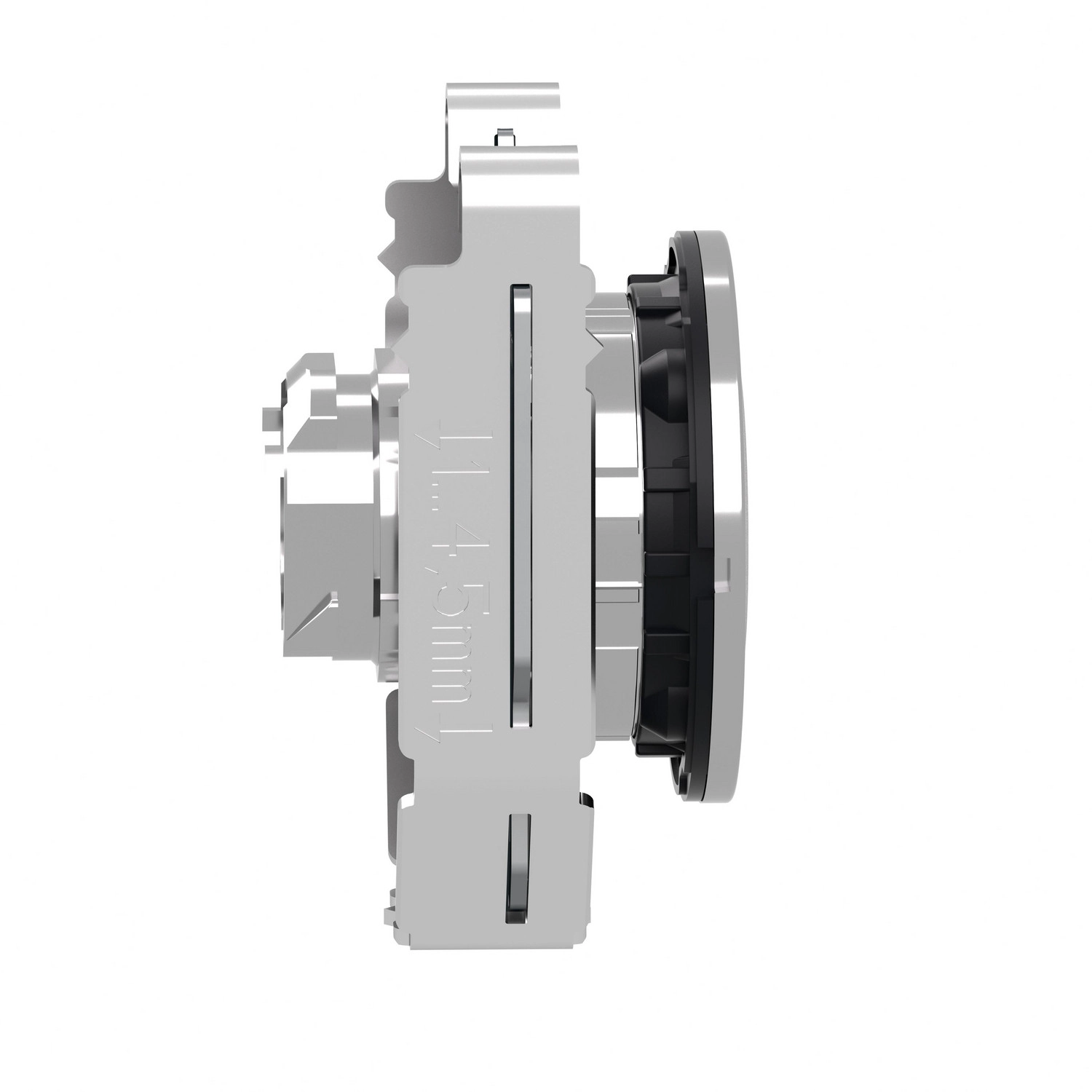

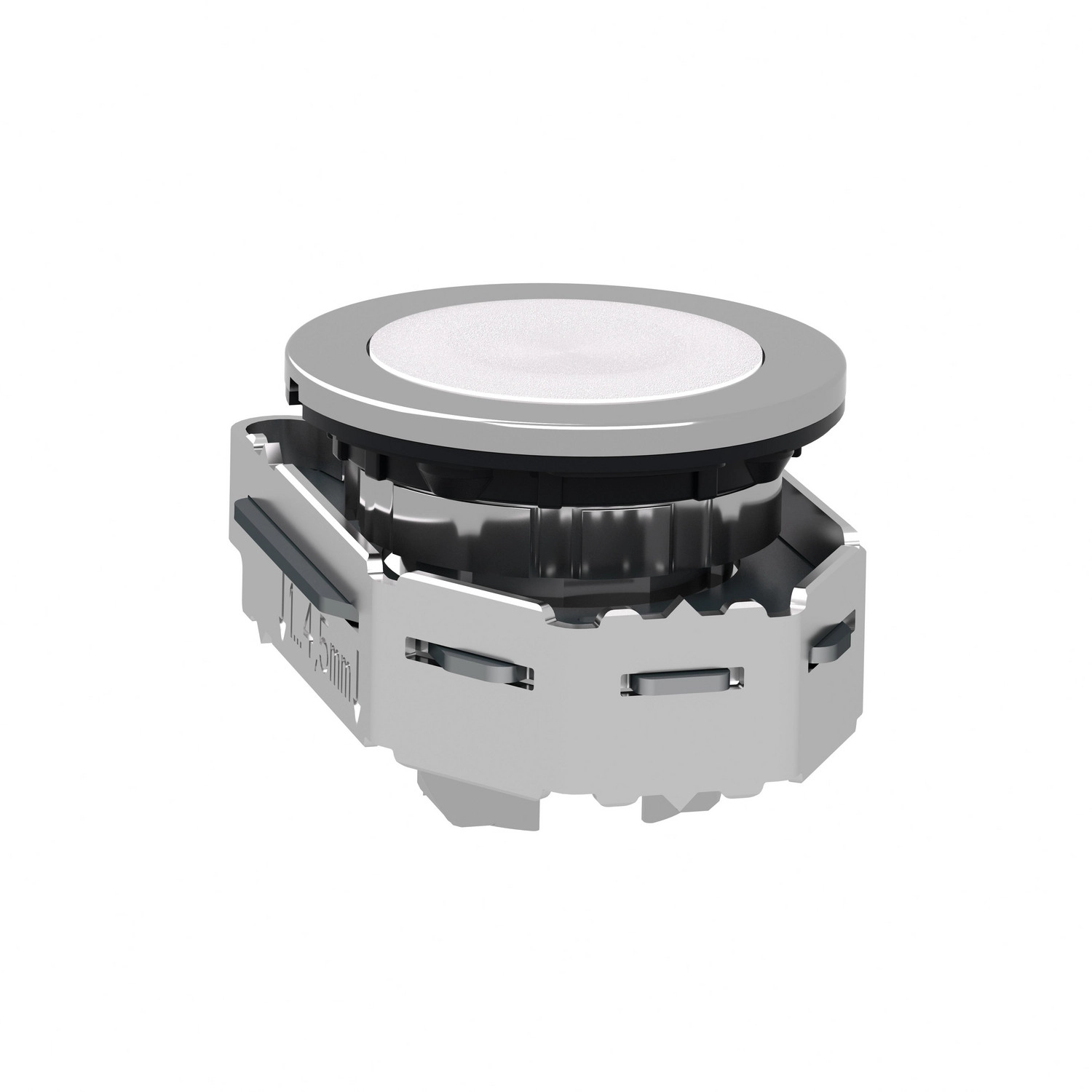

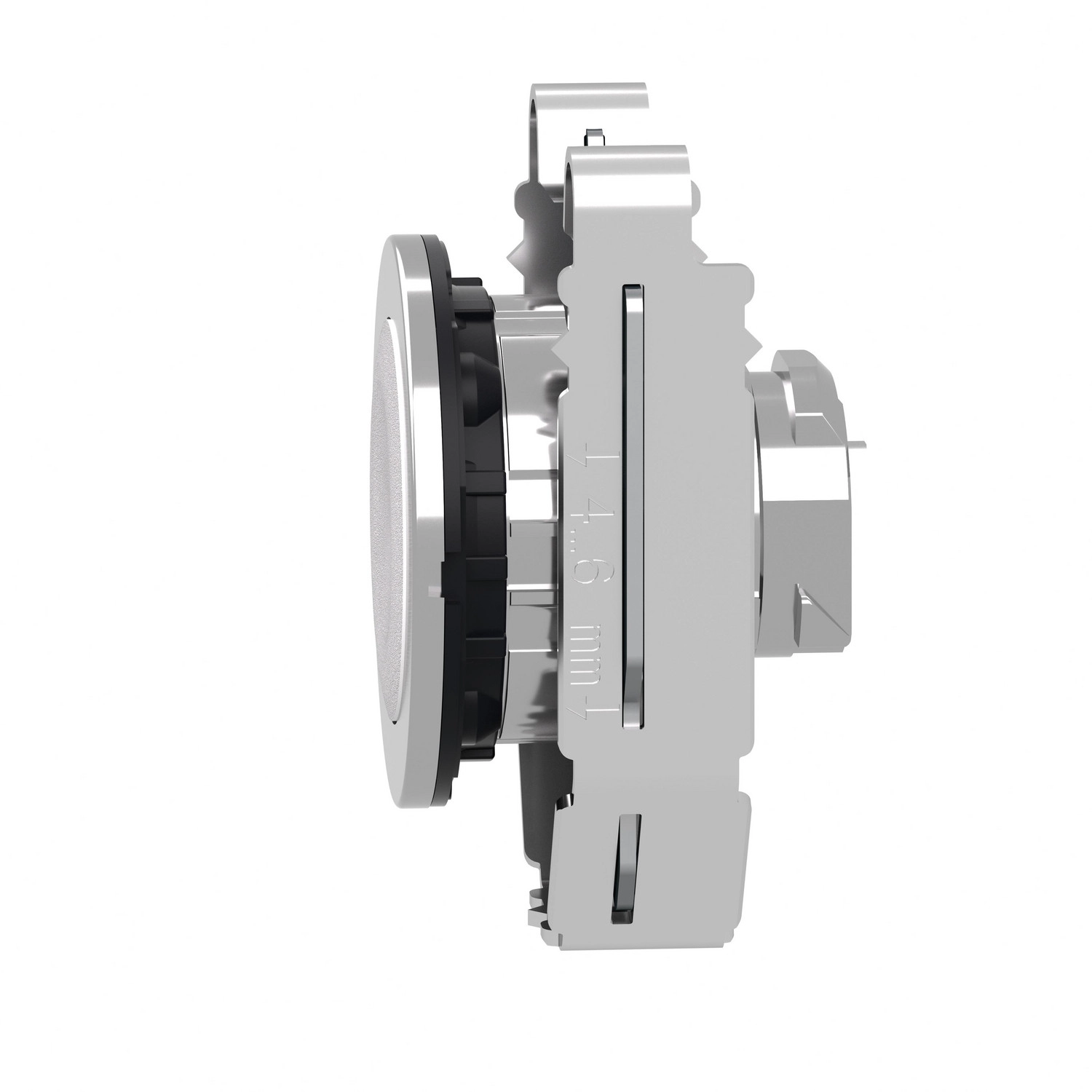

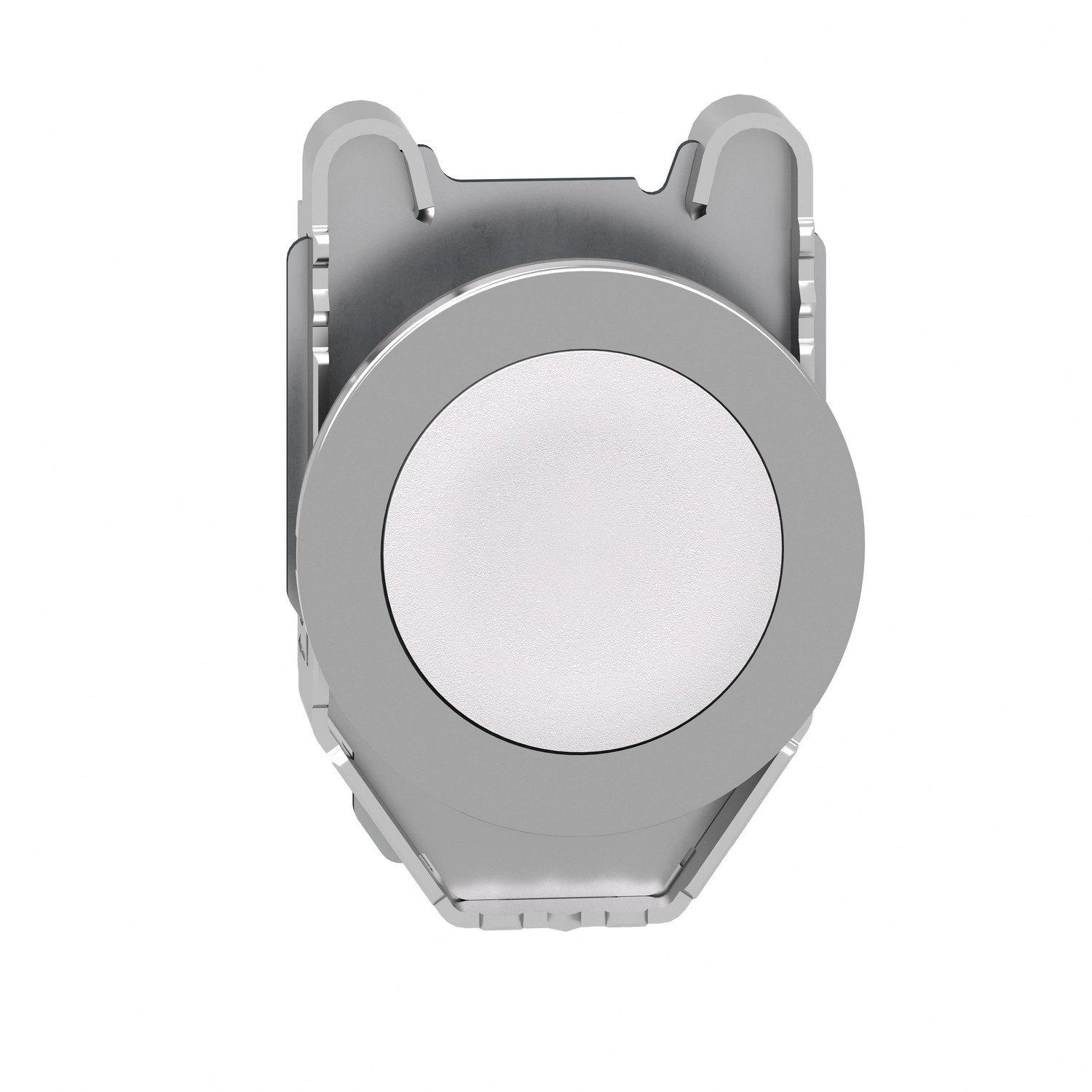

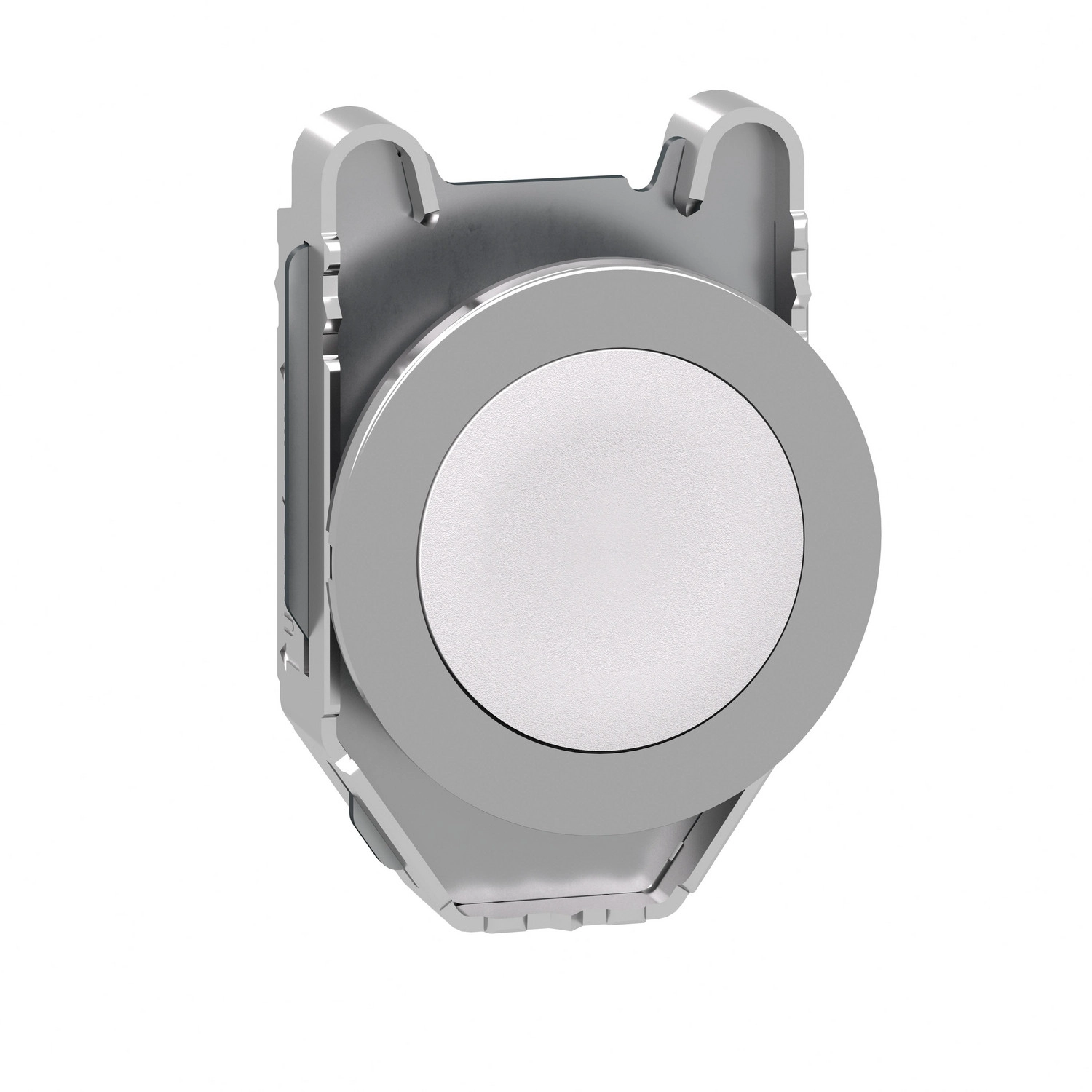

A ZB4FA1 fehér nyomógomb fej krómbevonatú fém kerettel rendelkezik, ami nemcsak elegáns megjelenést biztosít, hanem kiváló tartósságot és ellenállóképességet is kölcsönöz a terméknek. A 30,5 mm-es standard szerelési átmérő megkönnyíti a telepítést, és lehetővé teszi a meglévő rendszerekbe való egyszerű integrálást. A nyomógomb rugós visszatérésű működési mechanizmussal rendelkezik, ami azt jelenti, hogy nyomás hatására aktiválódik, majd a nyomás megszűnésekor automatikusan visszaáll alaphelyzetbe. A fehér, süllyesztett, jelöletlen kezelőfelület lehetővé teszi a személyre szabott címkék vagy jelölések elhelyezését, így a különböző alkalmazásokhoz igazítható.
A ZB4FA1 műszaki paraméterei lenyűgözőek: a termék kivételes, 10 millió működési ciklusra tervezett mechanikai élettartammal rendelkezik, ami hosszú távú, megbízható működést garantál. Védettsége is kiemelkedő, megfelel az IP66, IP67, IP69 és IP69K szabványoknak, ami teljes védelmet biztosít por és különböző intenzitású vízsugarak ellen. Emellett a termék megfelel a UL 50E szerint a Type 4, 4X, 12 és 13 védelmi osztályoknak is. A nyomógomb fej széles üzemi hőmérséklet-tartományban (-40...+70 °C) használható, így szélsőséges környezeti feltételek mellett is megbízhatóan működik. Az IK06 besorolás megfelelő mechanikai ütésállóságot biztosít a terméknek.
A ZB4FA1 rugalmas elektromos konfigurációs lehetőségekkel rendelkezik különböző érintkezőblokk-kombinációkkal. Az elektromos összeállítási kódok (C1, C2, C11, C15) különböző kontaktusszámú és -elrendezésű változatokat tesznek lehetővé, így a nyomógomb különböző vezérlési igényekhez alkalmazható. A termék továbbá kiváló rezgés- és ütésállósággal rendelkezik, amit a különböző IEC szabványok szerinti tesztek igazolnak. A nyomógomb képes ellenállni 5 gn (f= 10...500 Hz) rezgésnek és akár 50 gn erejű ütésnek is, így megbízhatóan működik még a legkeményebb ipari környezetben is.
A Schneider Electric ZB4FA1 nyomógomb fej számos nemzetközi szabványnak és tanúsítványnak megfelel, beleértve a CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE és JIS C8201-1 szabványokat, valamint UL listed, CSA, CCC és EAC tanúsítványokkal rendelkezik. Ez a kompatibilitás és a különböző megfelelőségi igazolások elősegítik a termék világszerte történő alkalmazhatóságát különféle iparágakban és rendszerekben.
Schneider Electric Harmony XB4 - ZB4FA1 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB4F
Előlap anyaga: Krómbevonatú fém
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Jelzőegység fejformája: Kerek
Működtetés típusa: Rugós visszatérő
Működtető profil: Fehér süllyesztett, jelöletlen
Működtető/lencse színe: Fehér
Kiegészítő információk
CAD szélesség: 36,6 mm
CAD magasság: 36,6 mm
CAD mélység: 31 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítási kód: C1 kevesebb mint 9 érintkező esetén egyes blokkok használatával elülső szereléshez
C2 kevesebb mint 9 érintkező esetén egyes és kettős blokkok használatával elülső szereléshez
C11 kevesebb mint 3 érintkező esetén egyes blokkok használatával elülső szereléshez
C15 kevesebb mint 1 érintkező esetén egyes blokkok használatával elülső szereléshez
Eszköz bemutatása: Alapelem
Környezeti feltételek
Védőkezelés: TH
Tárolási környezeti levegőhőmérséklet: -40…70 °C
Üzemeltetési környezeti levegőhőmérséklet: -40…70 °C
Túlfeszültség kategória: Class I megfelelően az IEC 60536 szerint
IP védettségi fokozat: IP66 megfelelően az IEC 60529 szerint
IP67 megfelelően az IEC 60529 szerint
IP69 megfelelően az IEC 60529 szerint
IP69K megfelelően az ISO 20653 szerint
Type 13 megfelelően az UL 50E szerint
Type 12 megfelelően az UL 50E szerint
Type 4 megfelelően az UL 50E szerint
Type 4X megfelelően az UL 50E szerint
IK védettségi fokozat: IK06 megfelelően az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14
IEC 60947-5-1
IEC 60947-5-4
UL 508
IEC 60947-1
JIS C8201-5-1
CE
JIS C8201-1
Termék tanúsítványok: UL listed
CSA
CCC
EAC
Ellenállás jellemzők
Rezgésállóság: 5 gn (f= 10...500 Hz) megfelelően az IEC 60068-2-6 szerint
25 mm csúcstól csúcsig (f= 2...10 Hz) megfelelően az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullámú gyorsulás esetén megfelelően az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulás esetén megfelelően az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen megfelelően az IEC 60068-2-27 szerint
Rögzítés és telepítés

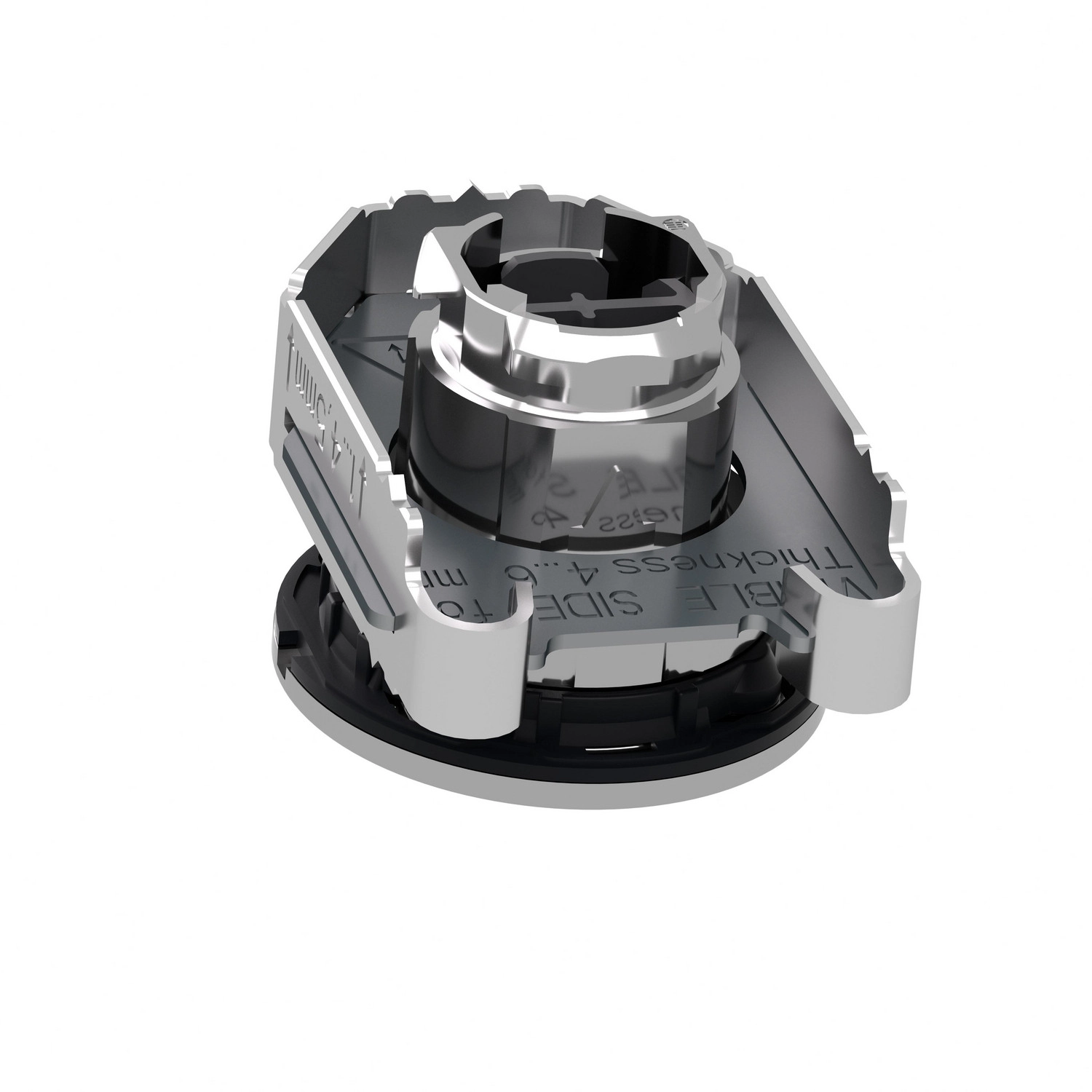

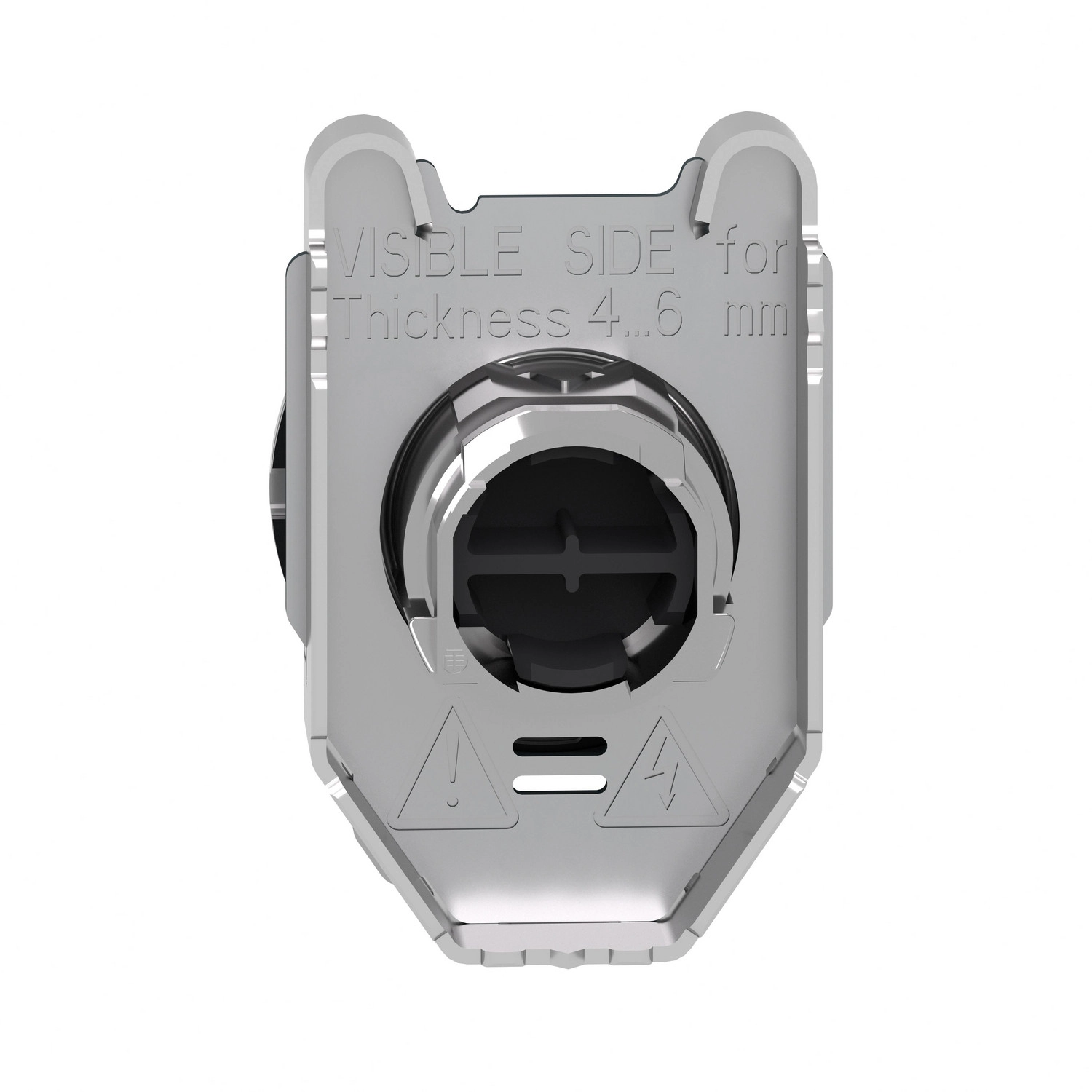

Szorító vastagság: 1-6 mm / 0,04-0,24 hüvelyk
