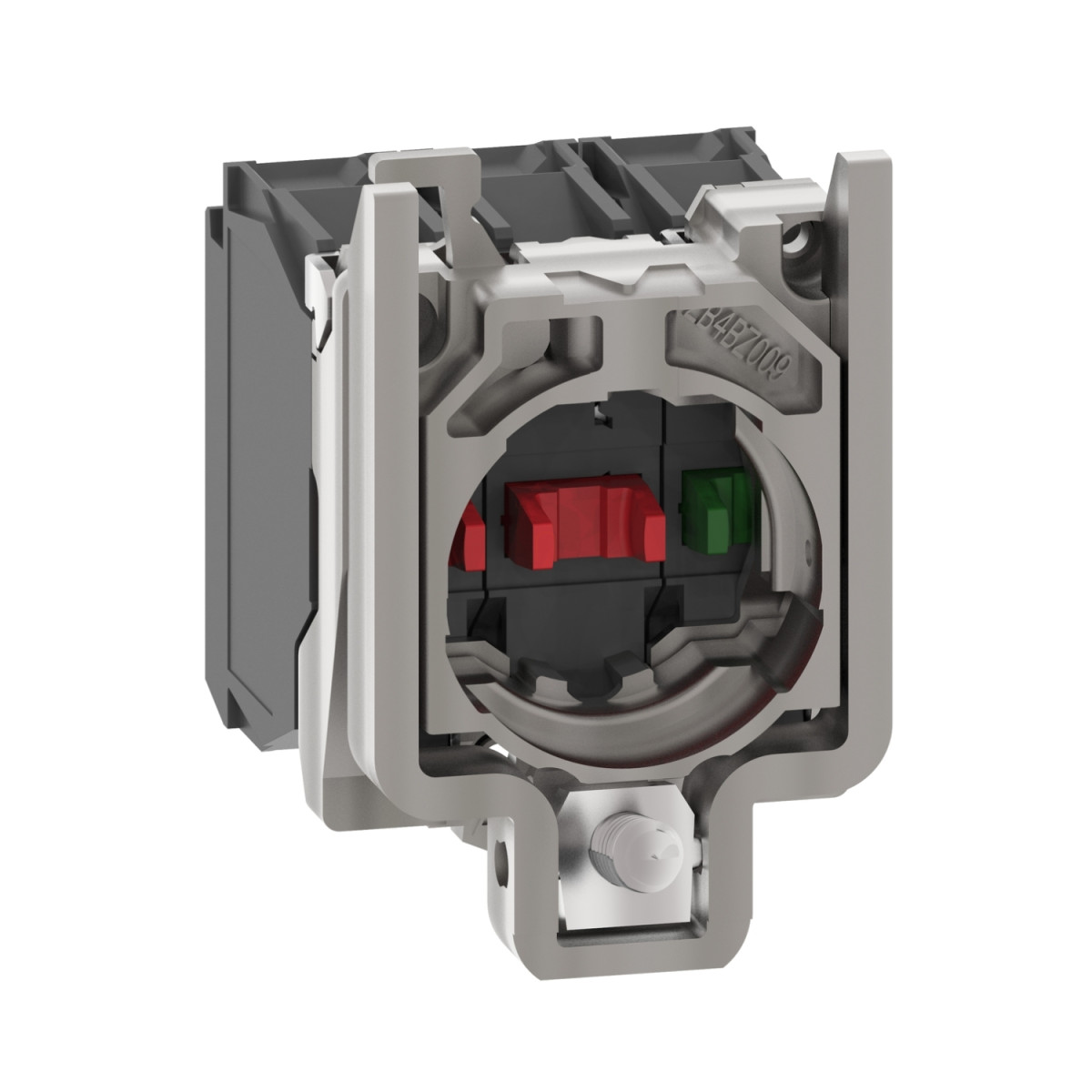

A Schneider Electric Harmony XB4 termékcsaládba tartozó ZB4BZ141 jelzésű kontaktblokk egy professzionális, ipari alkalmazásokra tervezett vezérlőelem, amely megbízható működést biztosít a legigényesebb környezetekben is. Ez a teljes test/érintkező szerelvény tartalmazza a testet és a rögzítőgallért, így közvetlenül felszerelhető és használható a megfelelő nyomógombbal vagy kapcsolófejjel együtt.
A ZB4BZ141 egy komplett egység, amely 1 NO (záró) és 2 NC (nyitó) érintkezőkonfigurációval rendelkezik, ami ideális különböző vezérlési feladatokhoz, például biztonsági áramkörök kialakításához vagy redundáns működtetési megoldásokhoz. A kontaktok ezüstötvözet (Ag/Ni) anyagból készültek, ami kiváló villamos vezetőképességet és tartósságot biztosít. Az érintkezők működése lassú bontású (slow-break), ami csökkenti az átmeneti elektromos zajokat és növeli a megbízhatóságot. A termék pozitív nyitású funkcióval is rendelkezik az IEC 60947-5-1 szabvány K függelékének megfelelően, ami kritikus biztonsági alkalmazásokban különösen fontos tulajdonság.
A ZB4BZ141 csavarkötésű kapocstípusú csatlakozókkal van felszerelve, amelyek lehetővé teszik maximum 2 x 1,5 mm² keresztmetszetű vezetékek csatlakoztatását érvéghüvellyel, vagy minimum 1 x 0,22 mm² keresztmetszetű vezetékek csatlakoztatását érvéghüvely nélkül, az IEC 60947-1 szabványnak megfelelően. A csavarfej kialakítása többféle szerszámmal való kompatibilitást biztosít: használható keresztfejű Philips #1, pozidrive #1 csavarhúzó, valamint lapos Ø 4 mm vagy Ø 5,5 mm csavarhúzó is. A csavarok meghúzási nyomatéka 0,8–1,2 N·m az IEC 60947-1 szerint.
A műszaki specifikációk tekintetében a ZB4BZ141 lenyűgöző paraméterekkel rendelkezik. A működési úthossz 1,5 mm (NC érintkező elektromos állapotváltása), 2,6 mm (NO érintkező elektromos állapotváltása) és összesen 4,3 mm (teljes út). A működtető nyomaték mindössze 0,05 N·m az NO érintkező elektromos állapotváltásához. A mechanikai élettartam kiemelkedően magas, 5 millió ciklus, míg az elektromos élettartam 10 millió ciklus különböző terhelési feltételek mellett. A termék 10 A hagyományos szabad levegőn történő termikus áramra van méretezve az IEC 60947-5-1 szerint, névleges szigetelési feszültsége 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint, névleges impulzus-állófeszültsége pedig 6 kV az IEC 60947-1 szerint. A névleges üzemi áram az alkalmazástól függően változó: AC-15 kategóriában 3 A 240 V-on, 6 A 120 V-on, 1,2 A 600 V-on, míg DC-13 kategóriában 0,1 A 600 V-on, 0,27 A 250 V-on és 0,55 A 125 V-on.
Schneider Electric Harmony XB4 - ZB4BZ141 -fém rögzítőaljzat és érintkezőblokk, 1NO+2NC műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Teljes test/érintkező szerelvény
Készülék rövid neve: ZB4
Rögzítőgallér anyaga: Zamak
Fej típusa: Standard
Érintkezők típusa és összetétele: 1 NO + 2 NC
Érintkező működés: Lassú bontás
Kontaktblokk típusa: Egyszeres
Készülék összetétele: Test, Rögzítőgallér
Csatlakozások
Csatlakozók - terminálok: Csavaros kapcsok, <= 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szabványnak megfelelően
Csavaros kapcsok, >= 1 x 0,22 mm² érvéghüvely nélkül az IEC 60947-1 szabványnak megfelelően
Kiegészítő információk
CAD teljes szélesség: 30 mm
CAD teljes magasság: 47 mm
CAD teljes mélység: 37 mm
Terminálok leírása ISO n°1: (11-12)NC
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Az IEC 60947-5-1 szabvány K függelékének megfelelően
Működési jellemzők
Működési úthossz: 1,5 mm (NC elektromos állapotváltása)
2,6 mm (NO elektromos állapotváltása)
4,3 mm (teljes út)
Működtető nyomaték: 0,05 N.m NO elektromos állapotváltáshoz
Mechanikai élettartam: 5000000 ciklus
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Elektromos jellemzők
Hagyományos szabad levegős termikus áram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges impulzus-állófeszültség [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 240 V-on, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-on, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-on, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti feltételek
Védettségi fokozat: IP20 az IEC 60529 szerint
Környezeti hőmérséklet tartomány tárolás esetén: -40…70 °C
Környezeti hőmérséklet tartomány működés közben: -40…70 °C
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, IEC 60947-5-1, IEC 60947-5-5, JIS C8201-5-1, IEC 60947-1, CSA C22.2 No 14, UL 508, JIS C8201-1
Terméktanúsítványok: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámgyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámgyorsulás esetén az IEC 60068-2-27 szerint
