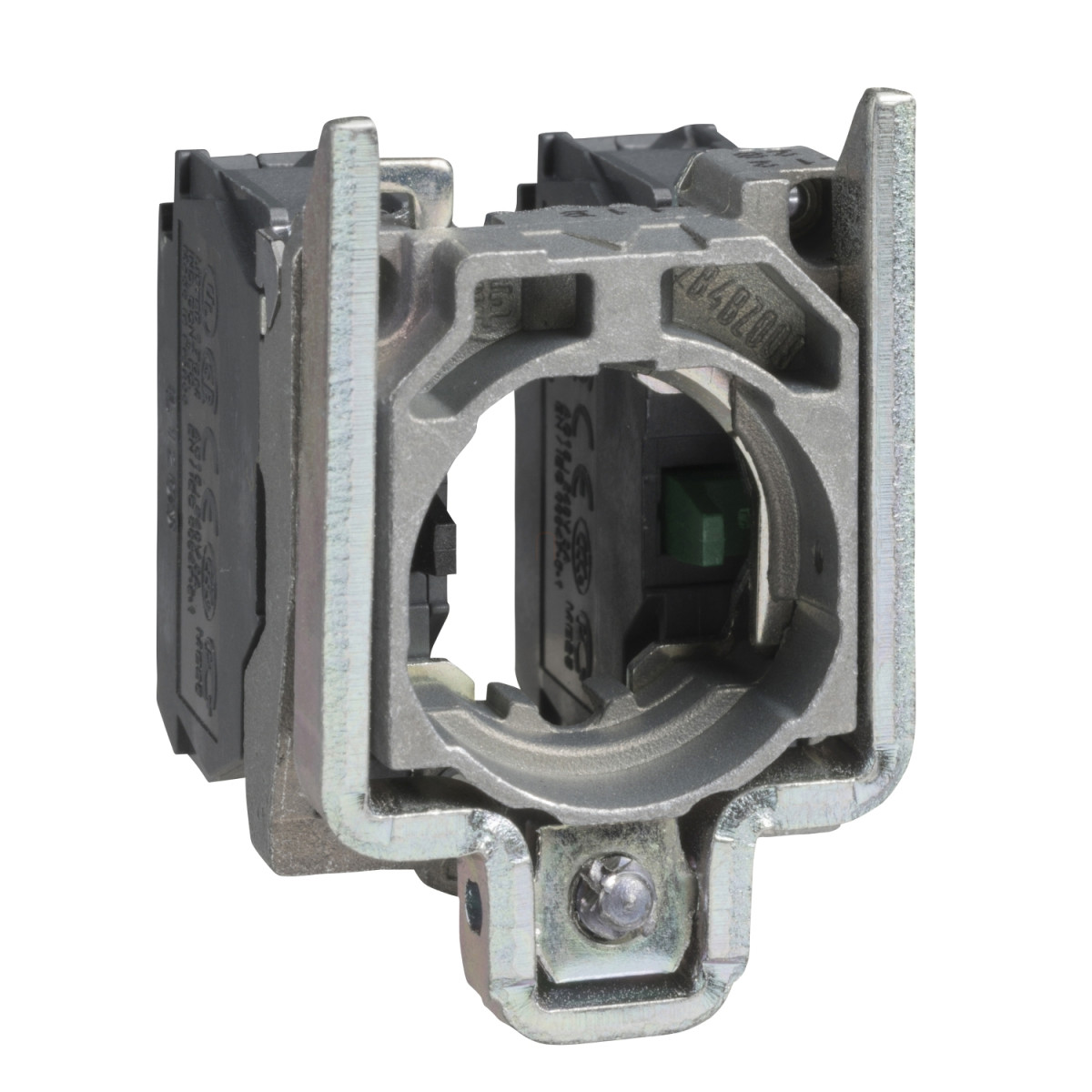

A Schneider Electric Harmony XB4 sorozatú ZB4BZ107 egy kiváló minőségű, komplett test/érintkező egység, amely fém rögzítőaljzattal és testtel rendelkezik. Ez a komponens a Harmony XB4 termékcsalád része, amely az ipari automatizálás és vezérlés területén széleskörű alkalmazást tesz lehetővé. A ZB4BZ107 modell 2 NO (alaphelyzetben nyitott) érintkezővel rendelkezik, csavaros kapocsterminálokkal, biztosítva a megbízható elektromos csatlakozást.
A termék kialakítása szabványos fejrészt tartalmaz, és a rögzítőgyűrű anyaga Zamak ötvözet, amely kiváló mechanikai szilárdságot és tartósságot biztosít ipari környezetben. Az érintkezőblokk típusa egyszeres, és az érintkezők működése lassú bontású, ami precíz vezérlést tesz lehetővé. A ZB4BZ107 csavaros kapocstermináljai <= 2 x 1,5 mm² keresztmetszetű kábelvéggel ellátott vezetékekhez használhatók az IEC 60947-1 szabványnak megfelelően, vagy >= 1 x 0,22 mm² keresztmetszetű kábelvég nélküli vezetékekhez.
A ZB4BZ107 kontaktus blokk műszaki adatai lenyűgözőek. Az eszköz teljes CAD szélessége 30 mm, magassága 47 mm, mélysége pedig 37 mm. Az érintkezők ISO n°1 (13-14)NO jelöléssel rendelkeznek. Az érintkezők anyaga ezüst ötvözet (Ag/Ni), amely kiváló elektromos vezetőképességet és kopásállóságot biztosít. A pozitív nyitás az IEC 60947-5-1 K mellékletének megfelelően van kialakítva. A működési út 1,5 mm (NC elektromos állapotváltozás esetén), a teljes működési út pedig 4,3 mm. A mechanikai élettartam rendkívül magas: 5 millió kapcsolási ciklus, ami hosszú távú, megbízható működést garantál. A meghúzási nyomaték 0,8-1,2 N.m az IEC 60947-1 szabványnak megfelelően. A csavarfej kialakítása többféle csavarhúzóval kompatibilis: kereszthornyú (Phillips 1-es méret, Pozidriv 1-es méret), valamint hornyos (Ø 4 mm és Ø 5,5 mm) csavarhúzókkal is használható, ami rugalmas szerelési lehetőségeket biztosít.
A ZB4BZ107 rövidzárlat elleni védelme 10 A-es gG típusú olvadóbiztosítóval biztosított az IEC 60947-5-1 szabvány szerint. A termék [Ith] hagyományos, szabad levegőben történő hőáramerőssége 10 A, szintén az IEC 60947-5-1 szabványnak megfelelően. A szigetelési feszültség [Ui] 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szabvány szerint, míg a névleges impulzus-állóképesség [Uimp] 6 kV ugyanezen szabvány szerint. A névleges üzemi áram [Ie] többféle értékkel rendelkezik különböző alkalmazási kategóriákban: 3 A 240 V-on, AC-15, A600 kategóriában; 6 A 120 V-on, AC-15, A600 kategóriában; 0,1 A 600 V-on, DC-13, Q600 kategóriában; 0,27 A 250 V-on, DC-13, Q600 kategóriában; 0,55 A 125 V-on, DC-13, Q600 kategóriában; és 1,2 A 600 V-on, AC-15, A600 kategóriában, mindegyik az IEC 60947-5-1 szabványnak megfelelően.
Schneider Electric Harmony XB4 - ZB4BZ107 -fém rögzítőaljzat és érintkezőblokk, 2NC sorrendi műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék vagy alkatrész típusa: Komplett test/érintkező egység
Készülék rövid neve: ZB4
Rögzítőgyűrű anyaga: Zamak
Eladási mennyiség: 1
Fejrész típusa: Standard
Érintkezők típusa és összetétele: 2 NO
Érintkező működése: Lassú bontású
Érintkezőblokk típusa: Egyszeres
Eszköz összetétele: Rögzítőgyűrű, Test
Csatlakozások
Kapcsok - kivezetések: Csavaros kapocsterminálok, <= 2 x 1,5 mm² kábelvéggel ellátott az IEC 60947-1 szabvány szerint
Csavaros kapocsterminálok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szabvány szerint
Kiegészítő információk
CAD teljes szélesség: 30 mm
CAD teljes magasság: 47 mm
CAD teljes mélység: 37 mm
Kapcsok leírása ISO n°1: (13-14)NO
Érintkezők használata: Lépcsőzetes érintkezők
Pozitív nyitás: Az IEC 60947-5-1 K mellékletének megfelelően
Működési út: 1,5 mm (NC elektromos állapotváltozás esetén)
4,3 mm (teljes út)
Mechanikai élettartam: 5000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szabványnak megfelelően
Csavarfej alakja: Kereszthornyú, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyú, kompatibilis Pozidriv 1-es csavarhúzóval
Hornyos, kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyos, kompatibilis lapos Ø 5,5 mm csavarhúzóval
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A olvadóbiztosító, gG típusú az IEC 60947-5-1 szabványnak megfelelően
[Ith] hagyományos szabad levegőben történő hőáramerősség: 10 A az IEC 60947-5-1 szabványnak megfelelően
[Ui] szigetelési feszültség: 600 V (szennyezettségi fok: 3) az IEC 60947-1 szabványnak megfelelően
[Uimp] névleges impulzus-állóképesség: 6 kV az IEC 60947-1 szabványnak megfelelően
Elektromos paraméterek
[Ie] névleges üzemi áram: 3 A 240 V-on, AC-15, A600 az IEC 60947-5-1 szabványnak megfelelően
6 A 120 V-on, AC-15, A600 az IEC 60947-5-1 szabványnak megfelelően
0,1 A 600 V-on, DC-13, Q600 az IEC 60947-5-1 szabványnak megfelelően
0,27 A 250 V-on, DC-13, Q600 az IEC 60947-5-1 szabványnak megfelelően
0,55 A 125 V-on, DC-13, Q600 az IEC 60947-5-1 szabványnak megfelelően
1,2 A 600 V-on, AC-15, A600 az IEC 60947-5-1 szabványnak megfelelően
Elektromos élettartam: 10000000 ciklus, AC-15, 2 A 230 V-on, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C mellékletének megfelelően
10000000 ciklus, AC-15, 3 A 120 V-on, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C mellékletének megfelelően
10000000 ciklus, AC-15, 4 A 24 V-on, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C mellékletének megfelelően
10000000 ciklus, DC-13, 0,2 A 110 V-on, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C mellékletének megfelelően
10000000 ciklus, DC-13, 0,5 A 24 V-on, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C mellékletének megfelelően
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V-on, 1 mA tiszta környezetben az IEC 60947-5-4 szabványnak megfelelően
Λ < 10exp(-8) 17 V-on, 5 mA tiszta környezetben az IEC 60947-5-4 szabványnak megfelelően
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet működéshez: -40...70 °C
IP védettségi fokozat: IP20 az IEC 60529 szabványnak megfelelően
Szabványok
CSA C22.2 No 14
IEC 60947-5-1
IEC 60947-1
IEC 60947-5-4
UL 508
JIS C8201-5-1
IEC 60947-5-5
JIS C8201-1
Tanúsítványok
BV
UL
CSA
DNV
LROS (Lloyds register of shipping)
Ellenállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabványnak megfelelően
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően
