A Schneider Electric Harmony XB4 termékcsaládba tartozó ZB4BZ105 egy kiváló minőségű, fém rögzítőaljzattal ellátott komplett érintkezőblokk, amely ipari kapcsolóberendezésekben való alkalmazásra lett kifejlesztve. Ez a sokoldalú komponens egy normál állapotban nyitott (NO) és egy normál állapotban zárt (NC) érintkezőt tartalmaz, így rugalmasan alkalmazható különböző vezérlési feladatokhoz.
A ZB4BZ105 érintkezőblokk különleges tulajdonsága a stabil Zamak ötvözetből készült rögzítőgallér, amely tartós és megbízható működést biztosít még a legigényesebb ipari környezetben is. A termék standard fejkialakítással rendelkezik és kompatibilis a Harmony XB4 sorozat többi elemével. A lassú megszakítású érintkező működés precíz kapcsolást biztosít, míg a csavaros sorkapocs csatlakozások lehetővé teszik a könnyű és biztonságos vezetékezést. A termék elfogad legfeljebb 2 x 1,5 mm² keresztmetszetű vezetékeket érvéghüvellyel, vagy legalább 1 x 0,22 mm² keresztmetszetű vezetékeket érvéghüvely nélkül az IEC 60947-1 szabványnak megfelelően.
A ZB4BZ105 műszaki tulajdonságai lenyűgözőek: 10A-es hagyományos szabad légtermikus áramot, 600V névleges szigetelési feszültséget (3-as szennyezettségi fokozat mellett) és 6kV impulzus-állóságot kínál az IEC 60947-1 szabvány szerint. A termék üzemi árama változó a terhelés típusától függően: AC-15 kategóriában 3A 240V-on, 6A 120V-on vagy 1,2A 600V-on; DC-13 kategóriában 0,1A 600V-on, 0,27A 250V-on vagy 0,55A 125V-on. Az ezüst ötvözetű (Ag/Ni) érintkezők kiváló elektromos tulajdonságokkal rendelkeznek, a termék elektromos megbízhatósága tiszta környezetben Λ < 10exp(-6) 5V, 1mA esetén és Λ < 10exp(-8) 17V, 5mA esetén az IEC 60947-5-4 szabvány szerint. A kontaktusok működési útja pontosan meghatározott: 1,5 mm az NC érintkező elektromos állapotváltozásához, 2,6 mm az NO érintkező elektromos állapotváltozásához, és összesen 4,3 mm a teljes úthoz. Az NO érintkező működési nyomatéka 0,05 N.m.
A ZB4BZ105 mechanikai élettartama lenyűgöző 5 millió kapcsolási ciklus, míg elektromos élettartama elérheti a 10 millió ciklust is különböző terhelési körülmények között. A termék 10A gG típusú biztosítékkal védhető az IEC 60947-5-1 szabvány szerint. Működési hőmérséklet-tartománya rendkívül széles: -40...+70 °C, és IP20 védettséggel rendelkezik az IEC 60529 szerint. A termék megfelel számos nemzetközi szabványnak, beleértve az IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, UL 508 és egyéb szabványokat, és rendelkezik DNV, LROS, CSA, BV és UL tanúsítványokkal is. Ellenáll 5 gn rezgésnek (f=2...500 Hz) az IEC 60068-2-6 szerint, valamint 30 gn (18 ms időtartam) és 50 gn (11 ms időtartam) ütésnek félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint.

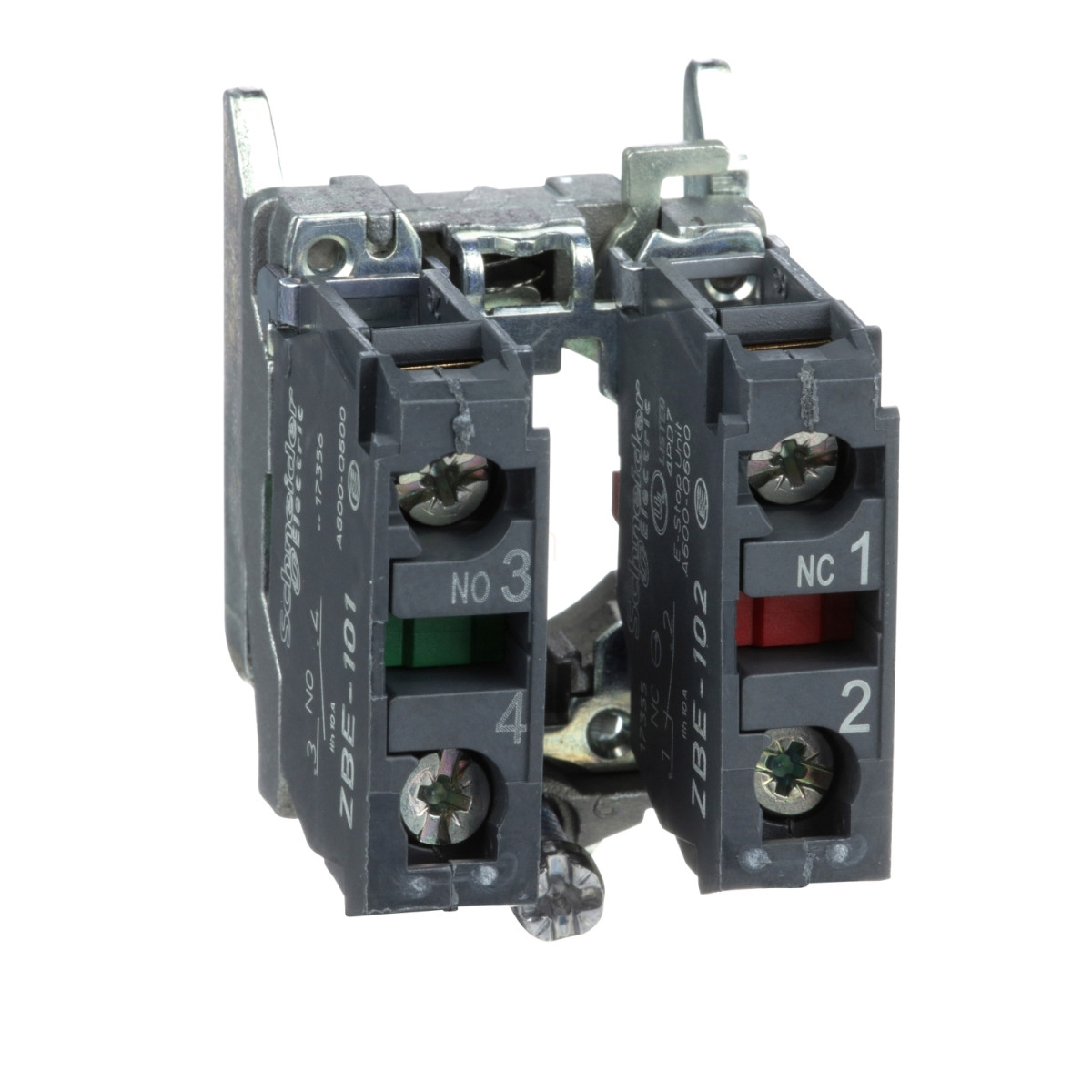

Schneider Electric Harmony XB4 - ZB4BZ105 -fém rögzítőaljzat és érintkezőblokk, 1NO+1NC műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy alkatrész típusa: Komplett test/érintkező szerelvény
Eszköz rövid neve: ZB4
Rögzítőgallér anyaga: Zamak
Fej típusa: Standard
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működés: Lassú megszakítású
Érintkezőblokk típusa: Egyszeres
Eszköz összetétele: Rögzítőgallér, Test
Csatlakozások - sorkapcsok: Csavaros sorkapcsok, ≤ 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint; Csavaros sorkapcsok, ≥ 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Kiegészítő információk
CAD teljes szélesség: 30 mm
CAD teljes magasság: 47 mm
CAD teljes mélység: 37 mm
Sorkapcsok leírása ISO n°1: (11-12)NC
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Az IEC 60947-5-1 K mellékletnek megfelelően
Működési út: 1,5 mm (NC elektromos állapotváltozás); 2,6 mm (NO elektromos állapotváltozás); 4,3 mm (teljes út)
Működési nyomaték: 0,05 N.m NO elektromos állapotváltozás
Mechanikai élettartam: 5000000 ciklus
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos, Philips 1-es számú csavarhúzóval kompatibilis; Kereszthornyos, pozidriv 1-es számú csavarhúzóval kompatibilis; Hornyos, Ø 4 mm lapos csavarhúzóval kompatibilis; Hornyos, Ø 5,5 mm lapos csavarhúzóval kompatibilis
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Elektromos jellemzők
[Ith] hagyományos szabad légtermikus áram: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint; 6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint; 0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint; 0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint; 0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint; 1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam: 10000000 ciklus, AC-15, 2 A 230 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklet szerint; 10000000 ciklus, AC-15, 3 A 120 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklet szerint; 10000000 ciklus, AC-15, 4 A 24 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklet szerint; 10000000 ciklus, DC-13, 0,2 A 110 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklet szerint; 10000000 ciklus, DC-13, 0,5 A 24 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklet szerint
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V, 1 mA tiszta környezetben az IEC 60947-5-4 szerint; Λ < 10exp(-8) 17 V, 5 mA tiszta környezetben az IEC 60947-5-4 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40…70 °C
Környezeti hőmérséklet működéshez: -40…70 °C
IP védelmi fokozat: IP20 az IEC 60529 szerint
Szabványok: IEC 60947-1; JIS C8201-5-1; IEC 60947-5-1; CSA C22.2 No 14; IEC 60947-5-5; UL 508; IEC 60947-5-4; JIS C8201-1
Terméktanúsítványok: DNV; LROS (Lloyds register of shipping); CSA; BV; UL
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint; 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
