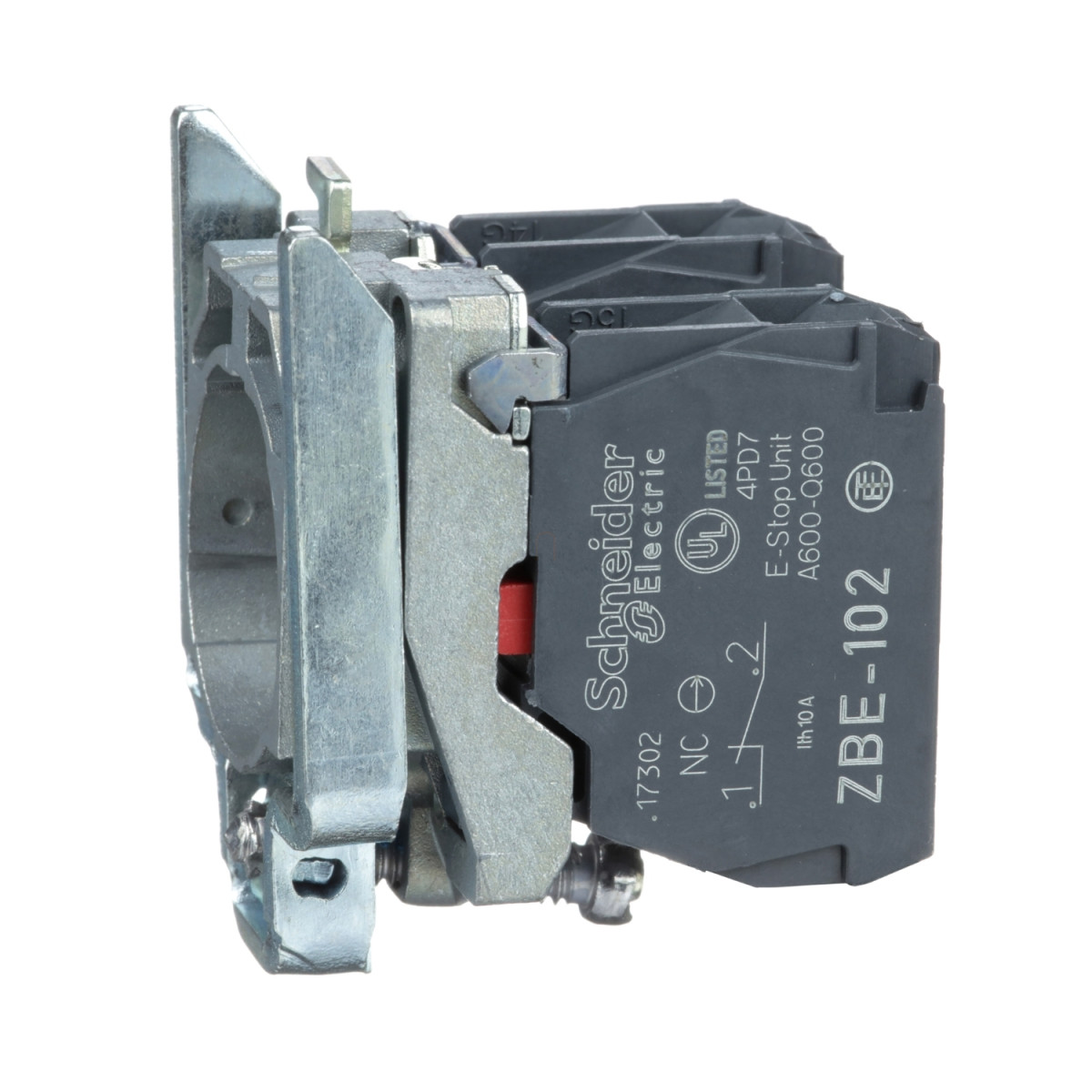

A Schneider Electric Harmony XB4 sorozatba tartozó ZB4BZ104 egy professzionális minőségű, fém rögzítőaljzattal ellátott érintkezőblokk, amely két záróérintkezővel (2NC) rendelkezik. Ez a termék kifejezetten ipari környezetbe tervezett, kompakt kialakítású vezérlőkomponens, amely megbízható működést biztosít hosszú élettartama alatt.
A ZB4BZ104 komplett body/contact egységként kapható, amely testből és rögzítőgyűrűből áll. A rögzítőgyűrű anyaga Zamak, ami kiváló tartósságot biztosít ipari körülmények között is. Az érintkezők ezüst ötvözetből (Ag/Ni) készültek, ami kiváló elektromos vezetőképességet biztosít. A készülék csavarkötéses sorkapcsokkal rendelkezik, amelyek lehetővé teszik max. 2 x 1,5 mm² keresztmetszetű, érvéghüvellyel ellátott vezeték vagy min. 1 x 0,22 mm² keresztmetszetű vezeték csatlakoztatását az IEC 60947-1 szabványnak megfelelően. A sorkapocs csavarjai kompatibilisek Philips 1-es, Pozidriv 1-es, valamint 4 mm és 5,5 mm lapos csavarhúzókkal is.
A ZB4BZ104 érintkezőblokk működése lassú bontású, pozitív nyitású kialakítással rendelkezik az IEC 60947-5-1 szabvány K függeléke szerint. Ez különösen fontos biztonsági alkalmazásoknál, ahol a megbízható bontás elengedhetetlen. A működési út 1,5 mm az NC kontaktus elektromos állapotának megváltozásához, míg a teljes működési út 4,3 mm. A mechanikai élettartam kiemelkedően magas: 5.000.000 ciklus, ami hosszú távú, problémamentes működést garantál még intenzív használat mellett is. Az elektromos élettartam szintén figyelemre méltó: 10.000.000 kapcsolási ciklus különböző terhelési feltételek mellett, mint például AC-15 kategóriában 2A/230V, 3A/120V vagy 4A/24V esetén, illetve DC-13 kategóriában 0,2A/110V vagy 0,5A/24V terhelésnél, óránként maximum 3600 kapcsolási gyakoriságnál.
A ZB4BZ104 műszaki paraméterei között szerepel a 10A hagyományos szabad levegőn mért termikus áram (Ith) az IEC 60947-5-1 szerint. A névleges szigetelési feszültség (Ui) 600V 3-as szennyezettségi fokozat mellett az IEC 60947-1 szerint. A névleges impulzus feszültség (Uimp) értéke 6kV az IEC 60947-1 szerint. A készülék névleges üzemi árama (Ie) különböző kategóriákban változik: AC-15, A600 kategóriában 3A 240V-nál, 6A 120V-nál, illetve 1,2A 600V-nál; DC-13, Q600 kategóriában 0,1A 600V-nál, 0,27A 250V-nál és 0,55A 125V-nál. Rövidzárlat elleni védelemként 10A gG típusú olvadóbiztosító használata javasolt az IEC 60947-5-1 szabvány szerint. A ZB4BZ104 ipari környezetben való használatra készült, -40°C és +70°C közötti hőmérsékleten működőképes, IP20 védettségi fokozattal rendelkezik az IEC 60529 szerint.
Schneider Electric Harmony XB4 - ZB4BZ104 -fém rögzítőaljzat és érintkezőblokk, 2NC műszaki adatok
Általános adatok
Termékcsalád: Harmony XB4
Termék típusa: Komplett test/érintkező szerelvény
Eszköz rövid neve: ZB4
Rögzítőgyűrű anyaga: Zamak
Fej típusa: Standard
Érintkezők és csatlakozás
Érintkezők típusa és összetétele: 2 NC
Érintkező működése: Lassú bontás
Érintkezőblokk típusa: Egyszerű
Eszköz összetétele: Test, Rögzítőgyűrű
Csatlakozások - kapcsok: Csavarkötésű sorkapcsok, ≤ 2 x 1.5 mm² érvéghüvellyel az IEC 60947-1 szerint
Csavarkötésű sorkapcsok, ≥ 1 x 0.22 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Kapcsok leírása ISO szerint: (11-12)NC
Műszaki paraméterek
CAD teljes szélesség: 30 mm
CAD teljes magasság: 47 mm
CAD teljes mélység: 37 mm
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Az IEC 60947-5-1 K függeléke szerint
Működési út: 1,5 mm (NC elektromos állapot változás)
4,3 mm (teljes út)
Mechanikai élettartam: 5000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszt kompatibilis Philips 1-es csavarhúzóval
Kereszt kompatibilis pozidriv 1-es csavarhúzóval
Hornyolt kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyolt kompatibilis lapos Ø 5,5 mm csavarhúzóval
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Hagyományos szabad levegőn mért termikus áram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges impulzus feszültség [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam: 10000000 ciklus, AC-15, 2 A 230 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
10000000 ciklus, AC-15, 3 A 120 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
10000000 ciklus, AC-15, 4 A 24 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
10000000 ciklus, DC-13, 0,2 A 110 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
10000000 ciklus, DC-13, 0,5 A 24 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V, 1 mA tiszta környezetben az IEC 60947-5-4 szerint
Λ < 10exp(-8) 17 V, 5 mA tiszta környezetben az IEC 60947-5-4 szerint
Környezeti paraméterek
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete működéshez: -40...70 °C
IP védettségi fokozat: IP20 az IEC 60529 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, UL 508, CSA C22.2 No 14, IEC 60947-5-5, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
