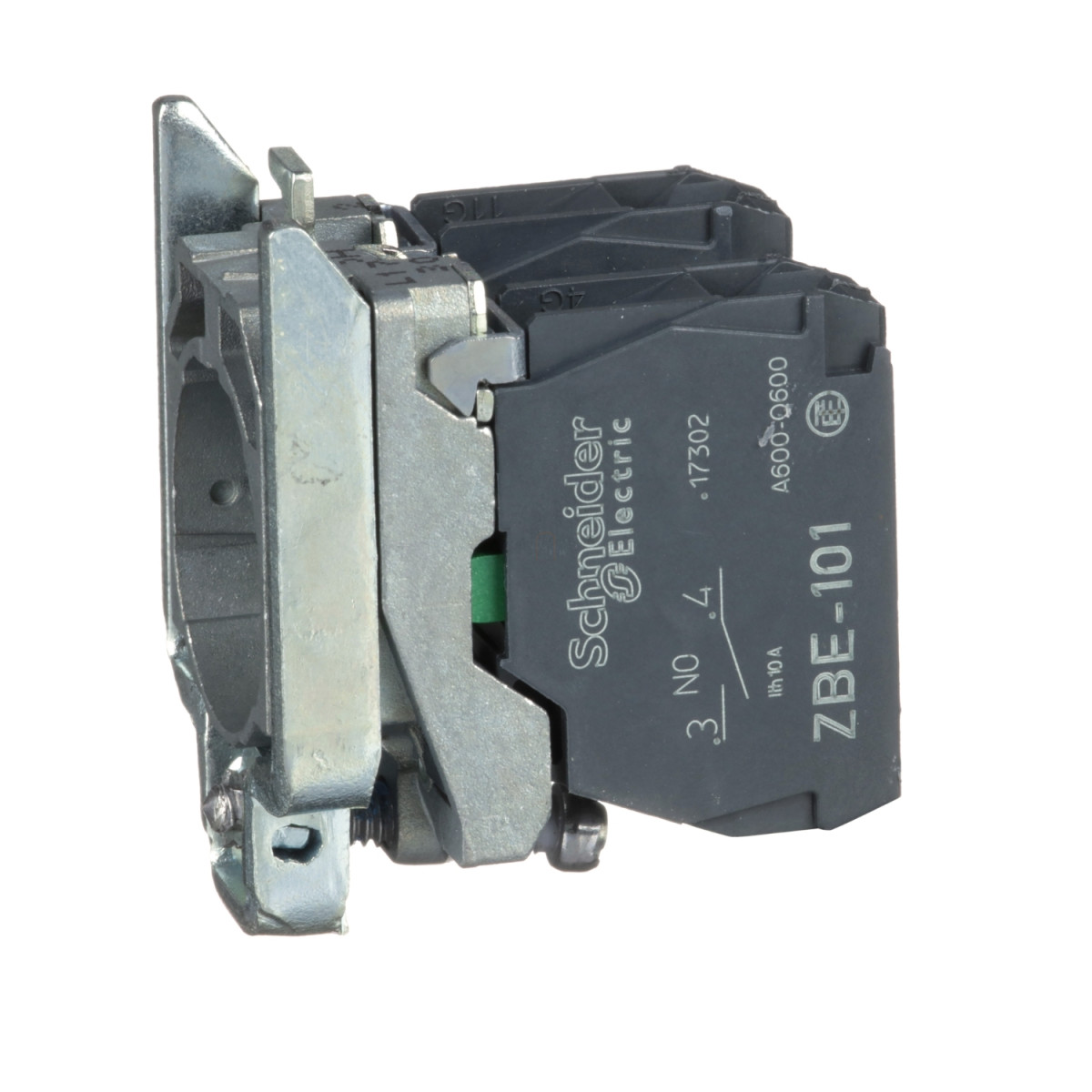

A Schneider Electric Harmony XB4 sorozat ZB4BZ103TQ fém rögzítőaljzat és érintkezőblokk egy kiváló minőségű, ipari alkalmazásokra tervezett vezérlőelem, amely tökéletes választás kapcsolószekrények, ipari berendezések és gépek vezérléséhez. Ez a komplett test és érintkezőblokk szerelvény két normál állapotban nyitott (2NO) érintkezővel rendelkezik, és 100 darabos kiszerelésben kapható, ideális választás nagyobb projektek és sorozatgyártás esetén.
A ZB4BZ103TQ test rögzítőgyűrűje kiváló minőségű Zamak ötvözetből készül, ami rendkívüli tartósságot és hosszú élettartamot biztosít még a legzordabb ipari környezetben is. A standard fejkialakítású eszköz egyetlen érintkezőblokkal rendelkezik, amely lassú bontású érintkezési működést biztosít. Az érintkezők ezüst ötvözetből (Ag/Ni) készülnek, ami kiváló vezetőképességet és hosszú élettartamot garantál. Az eszköz csavaros kapocsvégződésekkel rendelkezik, amely lehetővé teszi legfeljebb 2 x 1,5 mm² keresztmetszetű vezetékek csatlakoztatását kábelvéggel, vagy legalább 1 x 0,22 mm² keresztmetszetű vezeték csatlakoztatását kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően.
A Harmony XB4 ZB4BZ103TQ műszaki adatai lenyűgözőek: 5 millió működési ciklust biztosító mechanikai élettartam, 0,8-1,2 Nm közötti meghúzási nyomaték az IEC 60947-1 szabványnak megfelelően. A csavarfej kialakítása többféle csavarhúzóval kompatibilis: kereszthornyos Philips 1-es és Pozidriv 1-es típusú csavarhúzókkal, valamint lapos 4 mm és 5,5 mm átmérőjű csavarhúzókkal is használható. A berendezés rövidzárlat elleni védelme 10 A-es gG típusú biztosítékkal történik az IEC 60947-5-1 szabványnak megfelelően. A konvencionális szabad levegőáramú termikus áram értéke 10 A az IEC 60947-5-1 szerint. A névleges szigetelési feszültség 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szabványnak megfelelően, míg a névleges lökőfeszültség-állóság 6 kV az IEC 60947-1 szerint.
A ZB4BZ103TQ névleges üzemi árama különböző alkalmazási területeken változó: 3 A 240 V-nál, AC-15, A600 kategóriában; 6 A 120 V-nál, AC-15, A600 kategóriában; vagy 0,1 A 600 V-nál, DC-13, Q600 kategóriában - mind az IEC 60947-5-1 szabványnak megfelelően. Az elektromos élettartam lenyűgöző 10 millió ciklus különböző terhelési feltételek mellett. Az elektromos megbízhatóság szintén kiemelkedő, Λ < 10exp(-6) 5 V, 1 mA esetén, valamint Λ < 10exp(-8) 17 V, 5 mA esetén, tiszta környezetben, az IEC 60947-5-4 szabványnak megfelelően. A termék -40°C és +70°C közötti környezeti hőmérsékleten tárolható és üzemeltethető, IP20 védelmi fokozattal rendelkezik az IEC 60529 szerint. A ZB4BZ103TQ számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-5-4, IEC 60947-5-5, UL 508, JIS C8201-5-1, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-1 és JIS C8201-1 szabványokat, valamint számos nemzetközi tanúsítvánnyal rendelkezik (BV, UL, CSA, DNV, LROS). A rezgésállósága 5 gn (f= 2-500 Hz) az IEC 60068-2-6 szerint, míg az ütésállósága 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) a félszinusz hullám gyorsulásra az IEC 60068-2-27 szabványnak megfelelően.
Schneider Electric Harmony XB4 - ZB4BZ103TQ -fém rögzítőaljzat és érintkezőblokk, 2NO műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típus: Komplett test/érintkezőblokk szerelvény
Rövid eszköznév: ZB4
Rögzítőgyűrű anyaga: Zamak
Értékesítési egység: 100
Fejkialakítás: Standard
Érintkezők típusa és összetétele: 2 NO
Érintkezési működés: Lassú bontású
Érintkezőblokk típusa: Egyszerű
Eszköz összetétele: Test, Rögzítőgyűrű
Csatlakozások - kivezetések: Csavaros kapocsvégződések, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint, Csavaros kapocsvégződések, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Kiegészítő információk
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nélkül
Működési út: 2,6 mm (NO elektromos állapotváltozás), 4,3 mm (teljes út)
Működési nyomaték: 0,05 N.m NO elektromos állapotváltozás
Mechanikai élettartam: 5000000 ciklus
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Csavarfej formája: Kereszthornyos kompatibilis Philips 1-es csavarhúzóval, Kereszthornyos kompatibilis pozidriv 1-es csavarhúzóval, Hornyos kompatibilis lapos Ø 4 mm csavarhúzóval, Hornyos kompatibilis lapos Ø 5,5 mm csavarhúzóval
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A patron biztosíték gG típusú az IEC 60947-5-1 szerint
Konvencionális szabad levegőáramú termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Elektromos paraméterek
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint, 6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint, 0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint, 0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint, 0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint, 1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam: 10000000 ciklus, AC-15, 2 A 230 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V, 1 mA tiszta környezetben az IEC 60947-5-4 szerint, Λ < 10exp(-8) 17 V, 5 mA tiszta környezetben az IEC 60947-5-4 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40…70 °C
Környezeti hőmérséklet működéshez: -40…70 °C
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, IEC 60947-5-5, UL 508, JIS C8201-5-1, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
