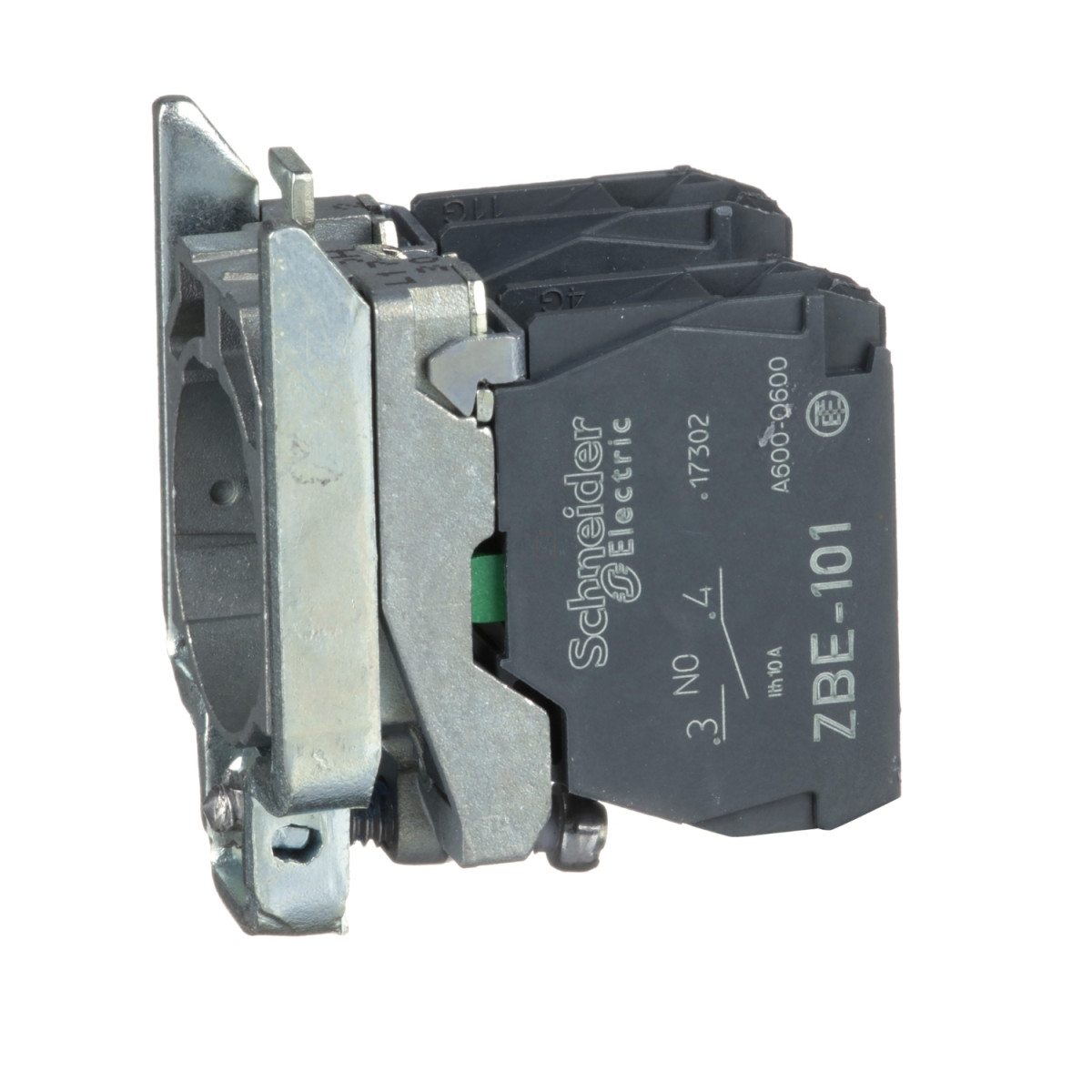

A Schneider Electric Harmony XB4 sorozat ZB4BZ103 jelzésű egysége egy kiváló minőségű, ipari felhasználásra tervezett rögzítőaljzat és érintkezőblokk kombináció. Ez a fém kivitelű, csavaros csatlakozókapcsokkal ellátott alkatrész két NO (alaphelyzetben nyitott) érintkezővel rendelkezik, ami sokoldalú alkalmazást tesz lehetővé különböző vezérlési feladatokban.
A ZB4BZ103 a Harmony XB4 termékcsalád tagjaként a Schneider Electric prémium minőségű kapcsolóelemei közé tartozik. A teljes egység egy testből és érintkező szerelvényből áll, amely tartalmazza a testet és a Zamak anyagból készült rögzítőgallért. Az alapkivitelű fejjel rendelkező komponens érintkezői ezüst ötvözetből (Ag/Ni) készülnek, ami biztosítja a kiváló elektromos vezetőképességet és a hosszú élettartamot. A csavaros kapocstípusú csatlakozás lehetővé teszi maximum 2 x 1,5 mm² keresztmetszetű vezetékek bekötését kábelvéggel az IEC 60947-1 szabványnak megfelelően, illetve minimum 1 x 0,22 mm² keresztmetszetű vezetékek csatlakoztatását kábelvég nélkül.
A ZB4BZ103 érintkező működése lassú bontású, ami az ipari környezetben fontos tulajdonság. Az eszköz figyelemre méltó mechanikai tartóssággal rendelkezik, akár 5 millió kapcsolási ciklust is kibír. A működési úthossz 2,6 mm az NO elektromos állapot változásáig, míg a teljes úthossz 4,3 mm. A működési nyomaték 0,05 N.m az NO elektromos állapot változásáig. A készülék meghúzási nyomatéka 0,8-1,2 N.m az IEC 60947-1 szabványnak megfelelően. A csavarfej kialakítása univerzális: kompatibilis Philips 1-es számú csavarhúzóval, pozidriv 1-es számú csavarhúzóval, valamint 4 mm és 5,5 mm átmérőjű lapos csavarhúzóval is, ami megkönnyíti a telepítést és karbantartást.
A ZB4BZ103 kiemelkedő villamos jellemzőkkel rendelkezik. A hagyományos szabad levegőn mérhető termikus árama 10 A az IEC 60947-5-1 szabvány szerint. A névleges szigetelési feszültsége 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint. Az impulzusfeszültség-állóképessége 6 kV az IEC 60947-1 szerint. A névleges üzemi áram értékei különböző üzemmódokban: 3 A 240 V-nál AC-15, A600 szerint; 6 A 120 V-nál AC-15, A600 szerint; 0,1 A 600 V-nál DC-13, Q600 szerint; 0,27 A 250 V-nál DC-13, Q600 szerint; 0,55 A 125 V-nál DC-13, Q600 szerint; és 1,2 A 600 V-nál AC-15, A600 szerint, mind az IEC 60947-5-1 szabvány előírásainak megfelelően. Az elektromos tartósság figyelemre méltó, több üzemmódban is elérheti a 10 millió kapcsolási ciklust az IEC 60947-5-1 C függelékének megfelelően.
Schneider Electric Harmony XB4 - ZB4BZ103 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Teljes test/érintkező szerelvény
Eszköz rövid neve: ZB4
Rögzítőgallér anyaga: Zamak
Fej típusa: Alapkivitel
Érintkező jellemzők
Érintkező típusa és összetétele: 2 NO
Érintkező működése: Lassú bontás
Érintkező blokk típusa: Egyes
Eszköz összetétele: Test, rögzítőgallér
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Csatlakozási adatok
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Kapcsok leírása ISO n°1: (13-14)NO
Mechanikai jellemzők
CAD teljes szélesség: 30 mm
CAD teljes magasság: 47 mm
CAD teljes mélység: 37 mm
Működési úthossz: 2,6 mm (NO elektromos állapot változás)
4,3 mm (teljes út)
Működési nyomaték: 0,05 N.m NO elektromos állapot változás
Mechanikai tartósság: 5000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1-es számú csavarhúzóval
Kereszthornyos, kompatibilis pozidriv 1-es számú csavarhúzóval
Hornyos, kompatibilis 4 mm átmérőjű lapos csavarhúzóval
Hornyos, kompatibilis 5,5 mm átmérőjű lapos csavarhúzóval
Villamos adatok
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Konvencionális szabad levegőn mérhető termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos tartósság: 10000000 ciklus, több különböző terhelési feltétel mellett az IEC 60947-5-1 C függeléke szerint
Környezeti feltételek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
IP védettségi fokozat: IP20 az IEC 60529 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
