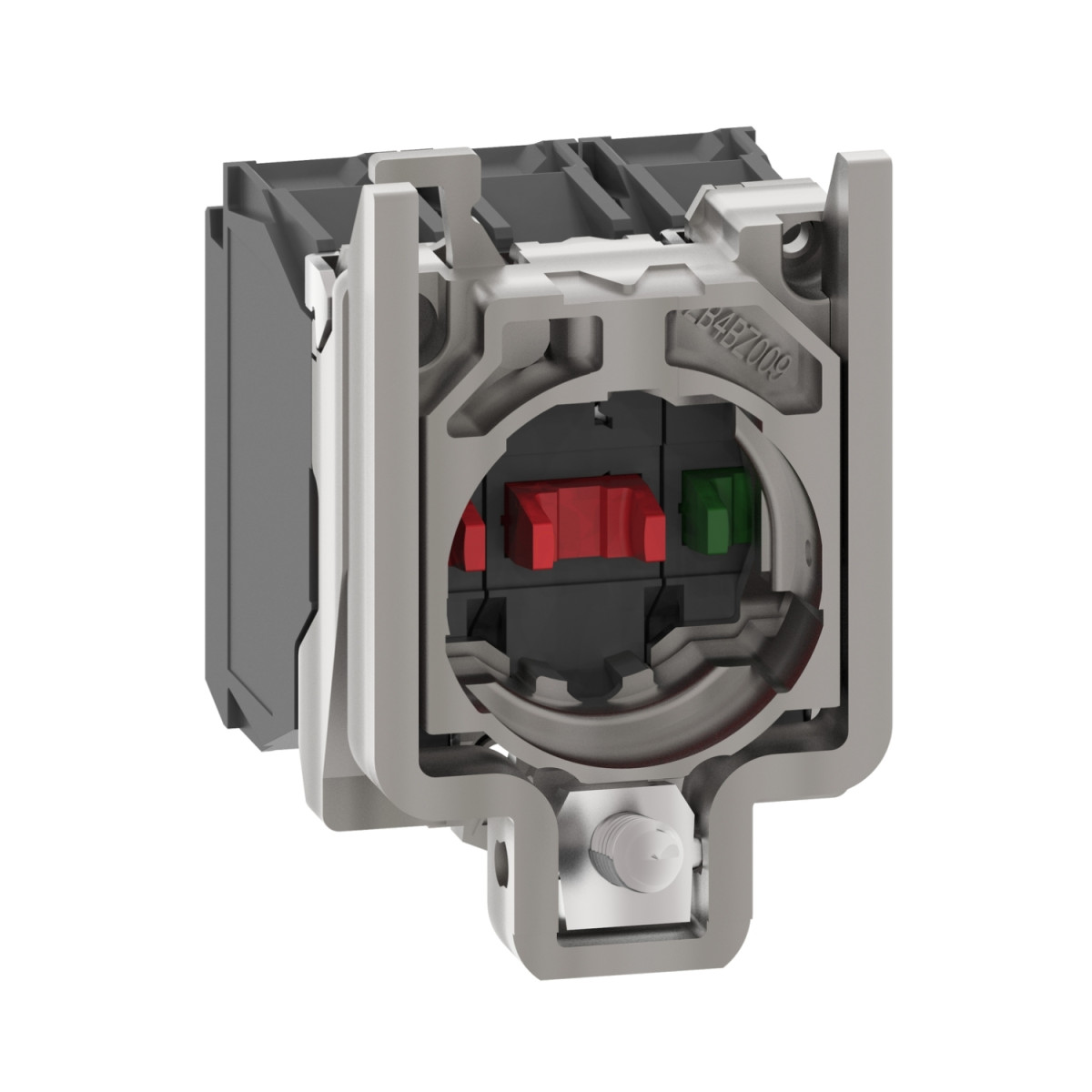

Schneider Electric Harmony XB4 - ZB4BZ102TQ -fém rögzítőaljzat és érintkezőblokk, 1NC műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék vagy alkatrész típusa: Komplett test/érintkező szerelvény
Eszköz rövid neve: ZB4
Rögzítőgallér anyaga: Zamak
Értékesítési egység: 100 db/csomag
Fejkialakítás: Standard
Érintkező típusa és összetétele: 1 NC
Érintkező működése: Lassú bontású
Érintkező blokk típusa: Egyszerű
Eszköz összetétel
Rögzítőgallér
Test
Csatlakozások
Csavaros szorítókapcsok, <= 2 x 1,5 mm² kábelszorítóval az IEC 60947-1 szerint
Csavaros szorítókapcsok, >= 1 x 0,22 mm² kábelszorító nélkül az IEC 60947-1 szerint
Elektromos jellemzők
Névleges üzemi áram:
3 A 240 V, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V, AC-15, A600 az IEC 60947-5-1 szerint
Pozitív nyitás: az IEC 60947-5-1 K melléklet szerint
Működési út: 1,5 mm (NC elektromos állapotváltozás), 4,3 mm (teljes út)
Működési erő: 2 N NC elektromos állapotváltozás
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Konvencionális szabad levegőben mérhető hőáram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzár elleni védelem: 10 A gG típusú biztosíték az IEC 60947-5-1 szerint
Tartóssági jellemzők
Mechanikai tartósság: 5000000 ciklus
Elektromos tartósság: 10000000 ciklus, AC-15, 2 A 230 V, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5
10000000 ciklus, AC-15, 3 A 120 V, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5
10000000 ciklus, AC-15, 4 A 24 V, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5
10000000 ciklus, DC-13, 0,2 A 110 V, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5
10000000 ciklus, DC-13, 0,5 A 24 V, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5
Környezeti paraméterek
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet üzem közben: -40...70 °C
IP védettségi fokozat: IP20 az IEC 60529 szerint
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok:
JIS C8201-5-1, IEC 60947-5-5, UL 508, IEC 60947-5-4, IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok:
BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
