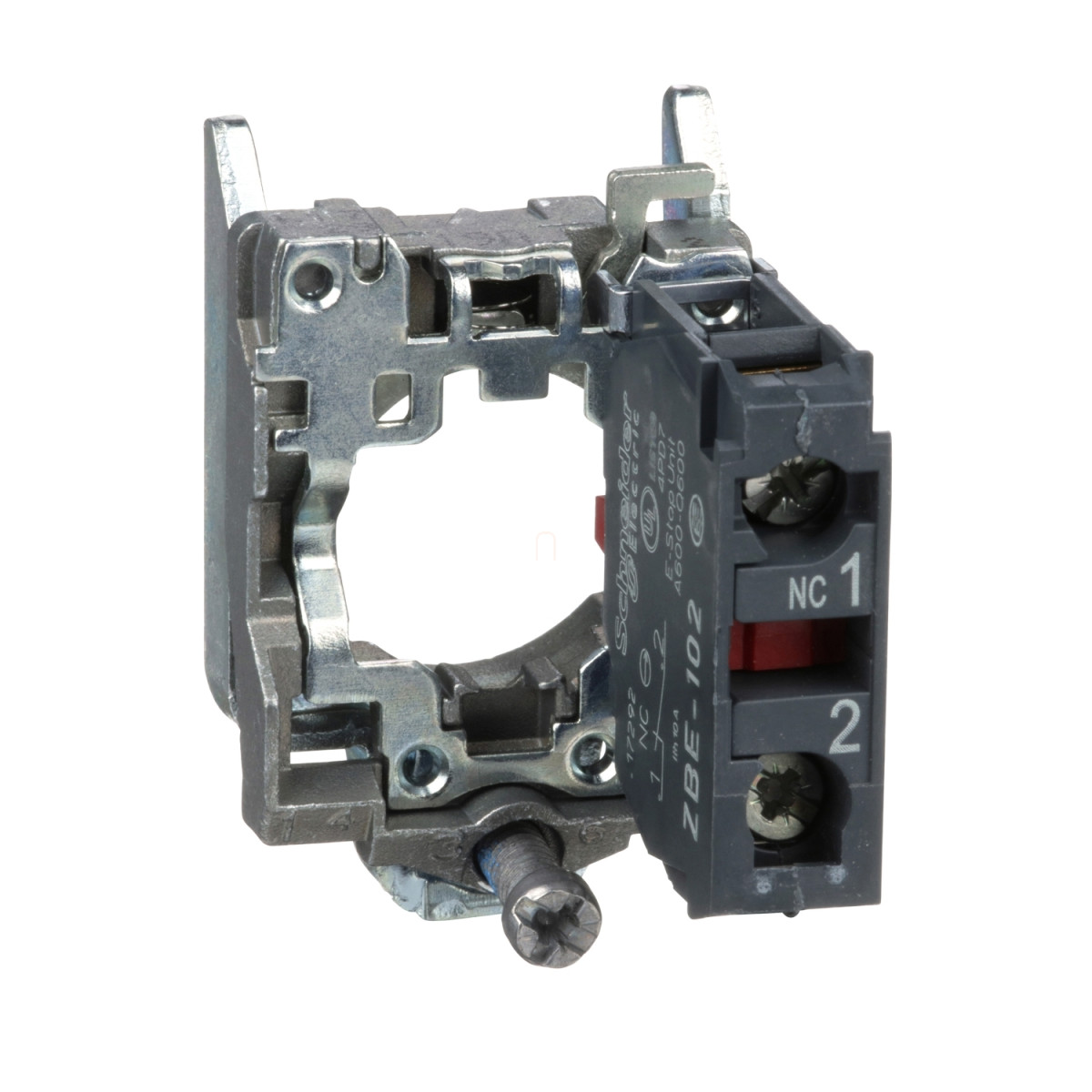

A Schneider Electric Harmony XB4 termékcsalád ZB4BZ102 típusú fém rögzítőaljzata és érintkezőblokkja kiváló minőségű, ipari alkalmazásra tervezett kapcsolóelem, amely megbízható működést biztosít a legigényesebb környezetben is. Ez a komplett test/érintkezőblokk szerelvény 1 NC (alaphelyzetben zárt) érintkezővel rendelkezik, amely lassú bontású működést biztosít, így ideális olyan alkalmazásokhoz, ahol a pontos kapcsolás és a hosszú élettartam alapvető követelmény.
A ZB4BZ102 modell egyszerű, mégis strapabíró kialakítása Zamak ötvözetből készült rögzítőgallérral rendelkezik, amely kiváló mechanikai tartósságot és stabil rögzítést tesz lehetővé. A csavaros csatlakozókapcsok maximum 2 x 1,5 mm² keresztmetszetű vezetékeket fogadnak be érvéghüvellyel, vagy legalább 1 x 0,22 mm² keresztmetszetű vezetéket érvéghüvely nélkül, az IEC 60947-1 szabványnak megfelelően. A standard kivitelű, egyetlen érintkezőblokkot tartalmazó szerkezet rendkívül sokoldalú, így különböző vezérlőalkalmazásokban használható.
A ZB4BZ102 kiemelkedő műszaki jellemzőkkel rendelkezik: 5 millió kapcsolási ciklust biztosító mechanikai élettartam, valamint akár 10 millió elektromos kapcsolási ciklus AC-15 és DC-13 kategóriákban. Az érintkezők ezüstötvözetből (Ag/Ni) készülnek, ami kiváló vezetőképességet és kopásállóságot biztosít. A működési úthossz 1,5 mm az NC érintkező elektromos állapotváltozásánál, a teljes mozgási úthossz pedig 4,3 mm. A működtetéshez szükséges erő mindössze 2 N, ami ergonomikus használatot tesz lehetővé. A termék pozitív nyitással rendelkezik az IEC 60947-5-1 K függelék szerint, ami biztonsági alkalmazásoknál elengedhetetlen tulajdonság. A termék rövidzárlat elleni védelemmel is el van látva, amely 10 A-es gG típusú olvadóbiztosítékkal valósítható meg az IEC 60947-5-1 szabványnak megfelelően.
A ZB4BZ102 elektromos paraméterei is figyelemre méltóak: 600 V névleges szigetelési feszültség (Ui) 3-as szennyezettségi fokozatnál, 6 kV névleges lökőfeszültség-állóság (Uimp), valamint különböző névleges üzemi áramértékek (Ie) a különböző alkalmazási kategóriákban - például 3 A 240 V AC-15 esetén, vagy 6 A 120 V AC-15 esetén. A termék kiváló villamos megbízhatósággal rendelkezik, tiszta környezetben λ < 10exp(-6) 5 V, 1 mA esetén, illetve λ < 10exp(-8) 17 V, 5 mA esetén, az IEC 60947-5-4 szabványnak megfelelően. A hagyományos szabad levegőáramú hőterhelési áramerősség (Ith) 10 A. Ez a komponens széles hőmérséklettartományban (-40...+70 °C) használható, IP20-as védettséggel rendelkezik, és számos nemzetközi szabványnak (IEC, UL, CSA, JIS) megfelel. A vibráció- és ütésállósága is kiemelkedő: 5 gn (f= 2...500 Hz) rezgésállóság, valamint 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) ütésállóság félszinusz hullámú gyorsulásnál.
Schneider Electric Harmony XB4 - ZB4BZ102 -fém rögzítőaljzat és érintkezőblokk, 1NC műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Komplett test/érintkezőblokk szerelvény
Eszköz rövid neve: ZB4
Rögzítőgallér anyaga: Zamak
Értékesítési egység: 1
Fejrész típusa: Standard
Érintkezők típusa és összetétele: 1 NC
Érintkezők működése: Lassú bontású
Érintkezőblokk típusa: Egyetlen
Eszköz felépítése: Test, Rögzítőgallér
Csatlakozások - terminálok: Csavaros csatlakozókapcsok, <= 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szabványnak megfelelően
Csavaros csatlakozókapcsok, >= 1 x 0,22 mm² érvéghüvely nélkül az IEC 60947-1 szabványnak megfelelően
Kiegészítő információk
CAD teljes szélesség: 30 mm
CAD teljes magasság: 47 mm
CAD teljes mélység: 37 mm
Terminálok leírása ISO n°1: (11-12)NC
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Rendelkezik, az IEC 60947-5-1 K függelék szerint
Működési út: 1,5 mm (NC érintkező elektromos állapotváltozása), 4,3 mm (teljes út)
Működtetési erő: 2 N NC érintkező elektromos állapotváltozásához
Mechanikai élettartam: 5000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szabvány szerint
Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval, Kereszthornyos, kompatibilis pozidriv 1-es csavarhúzóval, Egyenes hornyú, kompatibilis 4 mm-es lapos csavarhúzóval, Egyenes hornyú, kompatibilis 5,5 mm-es lapos csavarhúzóval
Érintkezők anyaga: Ezüstötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szabvány szerint
Villamos adatok
Hagyományos szabad levegőáramú hőterhelési áramerősség [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam: 10000000 ciklus, AC-15, 2 A 230 V-nál, üzemeltetési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
Környezeti feltételek
Védőkezelés: TH
Tárolási környezeti levegő hőmérséklete: -40...70 °C
Üzemeltetési környezeti levegő hőmérséklete: -40...70 °C
IP védelmi fokozat: IP20 az IEC 60529 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-5, IEC 60947-5-1, UL 508, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásnál az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásnál az IEC 60068-2-27 szerint
