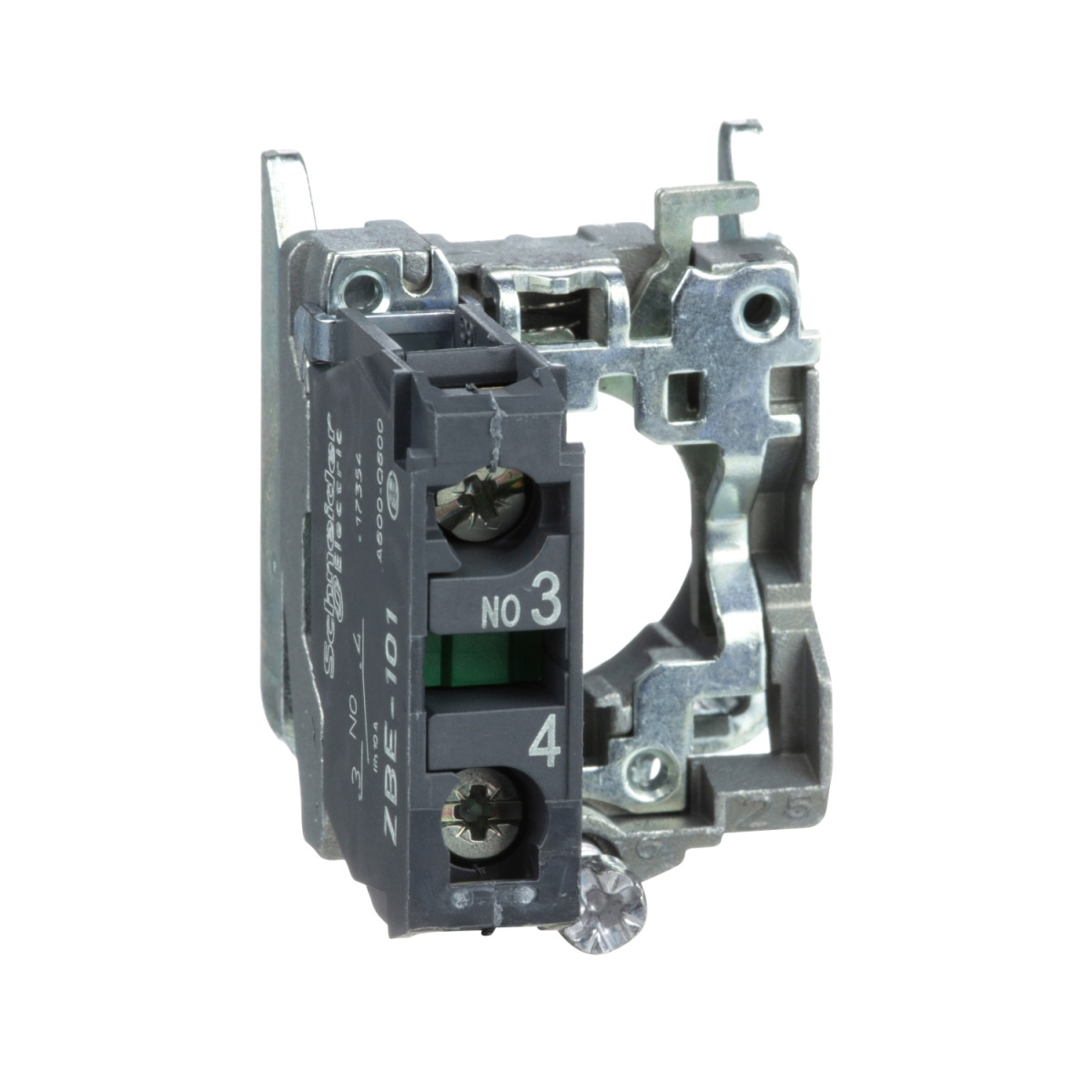

A Schneider Electric Harmony XB4 sorozatába tartozó ZB4BZ101 egy kiváló minőségű, egyszeres érintkezőblokkos elem fém rögzítőaljzattal, mely nyomógombok, kapcsolók és jelzőlámpák szerelési rendszereinek alapvető eleme. Ez a termék komplett test/érintkező szerelési egységként érkezik, amely a Harmony XB4 termékkategória magas elvárásainak megfelelően lett kialakítva.
A ZB4BZ101 érintkezőblokk egy normál nyitott (NO - 1NO) érintkezővel rendelkezik, lassú bontású működési mechanizmussal. A termék rögzítőgyűrűje Zamak ötvözetből készült, amely kiváló tartósságot és mechanikai ellenállóképességet biztosít. A standard típusú fejjel ellátott érintkezőblokk könnyen szerelhető és megbízhatóan működik még a legigényesebb ipari környezetben is. Az eszköz csavaros kapocsterminállal van felszerelve, amely lehetővé teszi a maximum 2x1,5 mm² kábelek csatlakoztatását kábelvéggel (az IEC 60947-1 szabványnak megfelelően), illetve minimum 1x0,22 mm² kábelek csatlakoztatását kábelvég nélkül.
A ZB4BZ101 műszaki paraméterei között kiemelendő a 10 A konvencionális szabad levegő termikus áramerősség az IEC 60947-5-1 szerint, a 600 V névleges szigetelési feszültség (3-as szennyezettségi fok) az IEC 60947-1 szerint, valamint a 6 kV névleges lökőfeszültség-állóság szintén az IEC 60947-1 szabvány szerint. Az érintkezők ezüst ötvözetből (Ag/Ni) készültek, amely optimális elektromos vezetőképességet és élettartamot biztosít. A működési erő 2,3 N, a működési nyomaték 0,05 N·m NO elektromos állapotváltozás esetén. A működési út 2,6 mm az NO érintkező elektromos állapotváltozása esetén, míg a teljes működési út 4,3 mm. Rövidzárlat elleni védelemként 10 A-es gG típusú olvadóbiztosítékkal van ellátva az IEC 60947-5-1 szabvány szerint.
A Schneider Electric ZB4BZ101 érintkezőblokk lenyűgöző tartóssággal rendelkezik, mechanikai élettartama 5 millió kapcsolási ciklus. Elektromos élettartama eléri a 10 millió ciklust különböző terhelések mellett, például AC-15 esetén 2 A 230 V-nál, 3 A 120 V-nál, 4 A 24 V-nál, valamint DC-13 esetén 0,2 A 110 V-nál és 0,5 A 24 V-nál, 3600 ciklus/óra alatti működési sebesség és 0,5 terhelési tényező mellett, az IEC 60947-5-1 szabvány C függeléke szerint. A termék IP20 védettségi fokozattal rendelkezik az IEC 60529 szerint, és -40...70 °C üzemi hőmérséklet-tartományban használható. Számos nemzetközi szabványnak és tanúsítványnak felel meg, köztük a CSA C22.2 No 14, IEC 60947-5-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-5, IEC 60947-1 és JIS C8201-1 előírásoknak, valamint rendelkezik BV, UL, CSA, DNV és LROS (Lloyds register of shipping) tanúsítványokkal. A ZB4BZ101 kiváló rezgésállósággal (5 gn, f=2...500 Hz az IEC 60068-2-6 szerint) és ütésállósággal (30 gn 18 ms időtartamú félszinusz hullám gyorsulás, illetve 50 gn 11 ms időtartamú félszinusz hullám gyorsulás az IEC 60068-2-27 szerint) is rendelkezik.
Schneider Electric Harmony XB4 - ZB4BZ101 -fém rögzítőaljzat és érintkezőblokk, 1NO műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy alkatrész típusa: Komplett test/érintkező szerelési egység
Eszköz rövid neve: ZB4
Rögzítőgyűrű anyaga: Zamak
Eladás oszthatatlan mennyiség: 1
Fej típusa: Standard
Érintkező típusa és összetétele: 1 NO
Érintkező működése: Lassú bontású
Érintkezőblokk típusa: Egyszeres
Eszköz összetétele: Rögzítőgyűrű, Test
Csatlakozások - kapcsok: Csavaros kapocsterminálok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint. Csavaros kapocsterminálok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint.
Kiegészítő jellemzők
CAD teljes szélesség: 30 mm
CAD teljes magasság: 47 mm
CAD teljes mélység: 37 mm
Kapcsok leírása ISO n°1: (13-14)NO
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nélküle
Működési út: 2,6 mm (NO elektromos állapotváltozás), 4,3 mm (teljes út)
Működési erő: 2,3 N NO elektromos állapotváltozás
Működési nyomaték: 0,05 N.m NO elektromos állapotváltozás
Mechanikai élettartam: 5000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval, kereszthornyos, kompatibilis Pozidriv 1-es csavarhúzóval, hornyos, kompatibilis 4 mm lapos csavarhúzóval, hornyos, kompatibilis 5,5 mm lapos csavarhúzóval
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A olvadóbiztosíték gG típus az IEC 60947-5-1 szerint
Elektromos paraméterek
[Ith] konvencionális szabad levegő termikus áramerősség: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áramerősség:
3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam: 10000000 ciklus, AC-15 és DC-13 kategóriákban különböző terhelések mellett
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő tárolási hőmérséklet: -40...70 °C
Környezeti levegő üzemi hőmérséklet: -40...70 °C
IP védettségi fokozat: IP20 az IEC 60529 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
