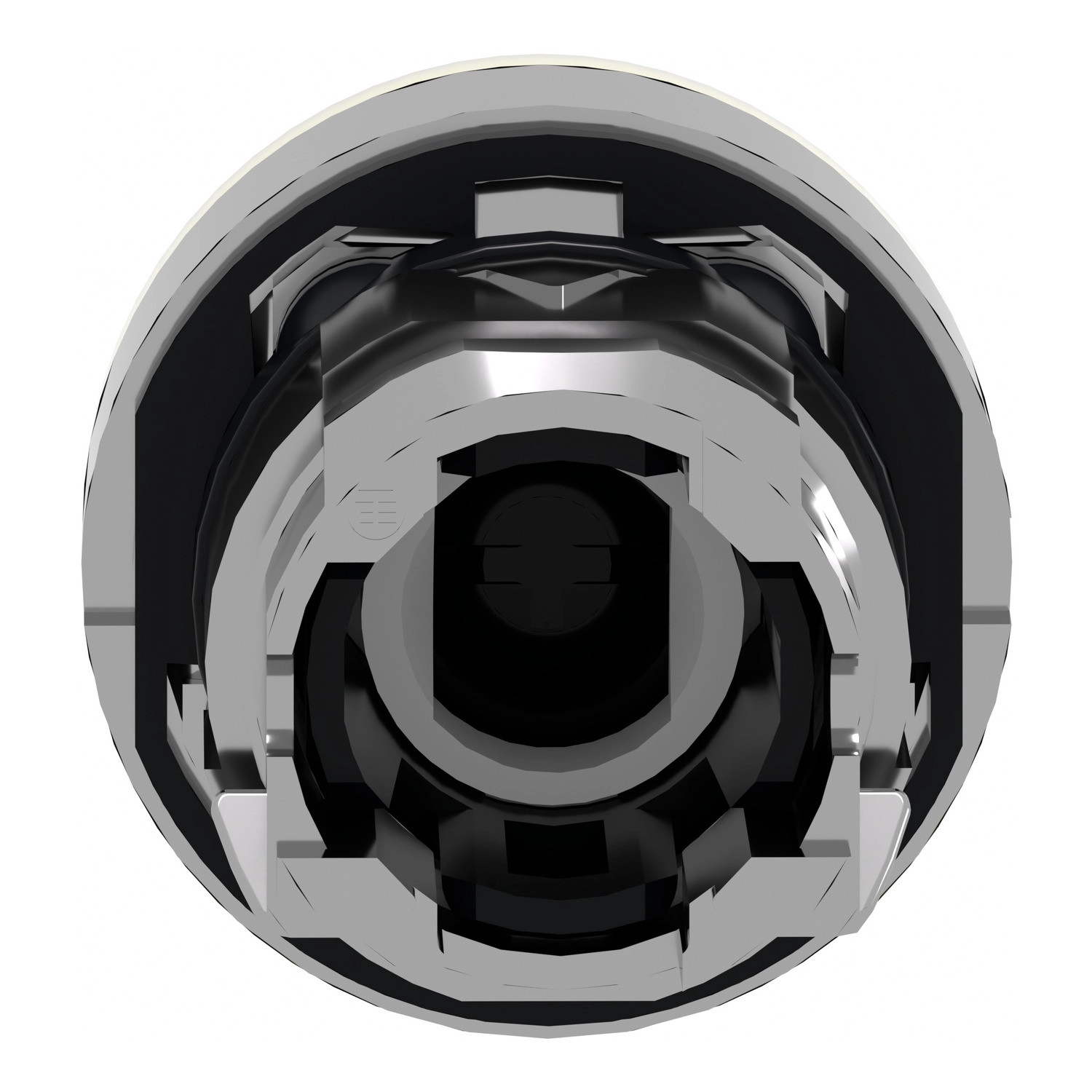

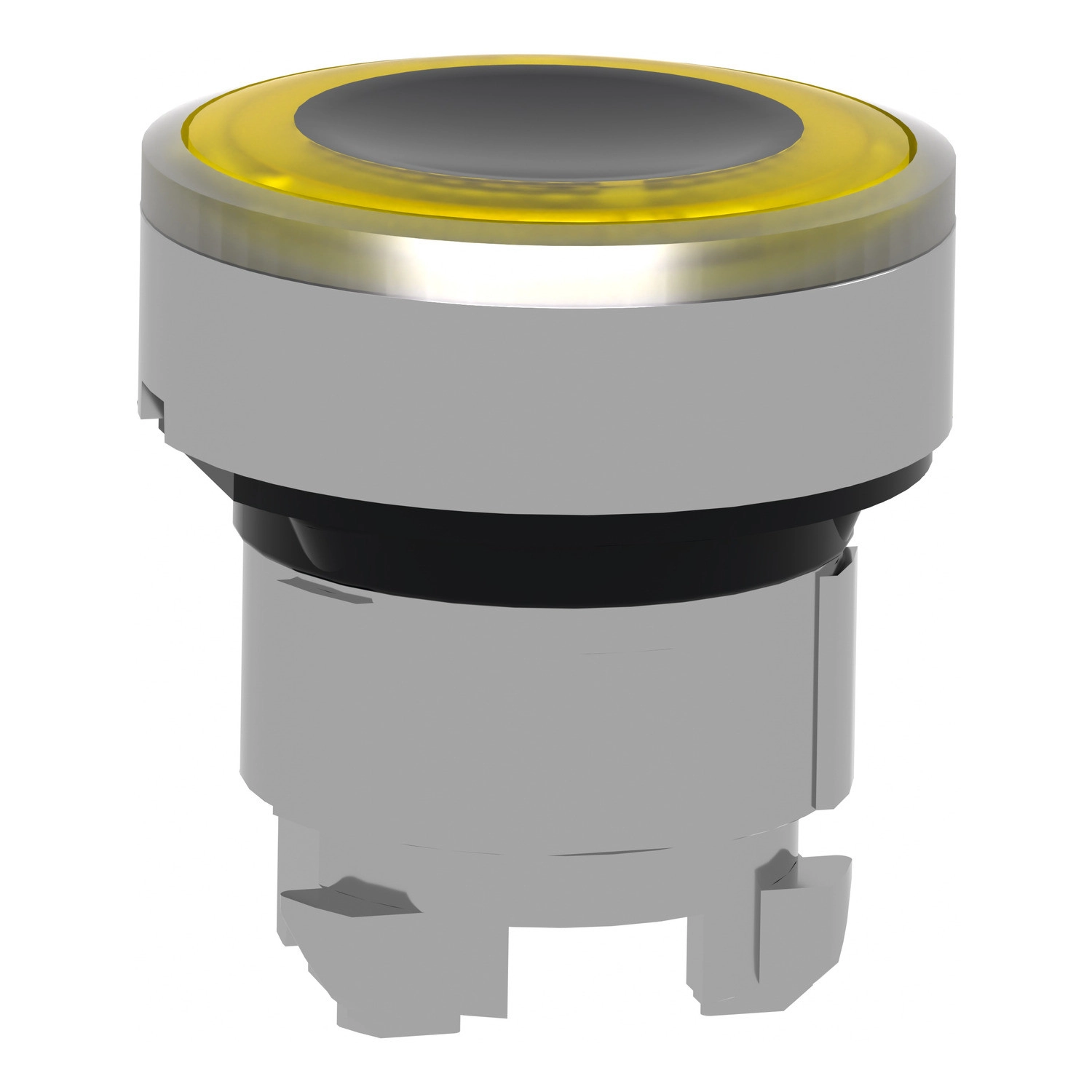

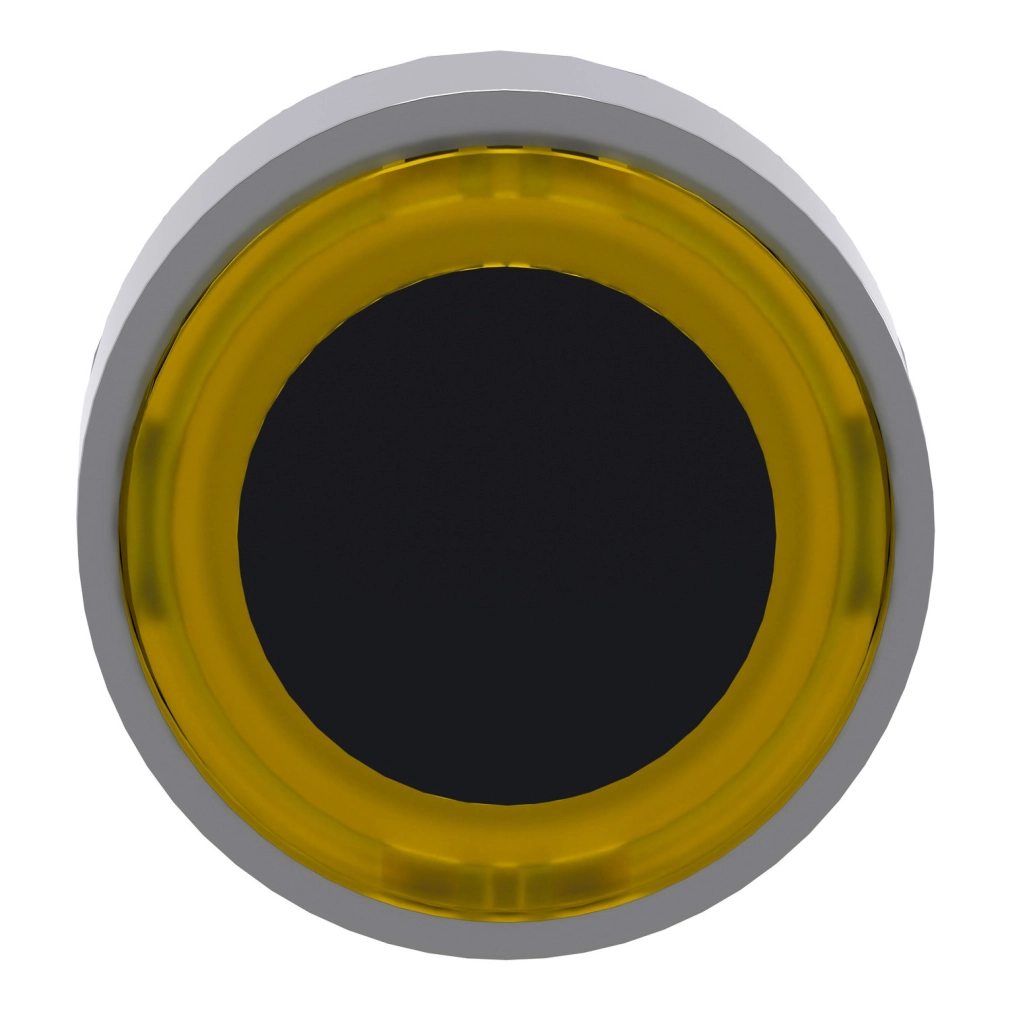

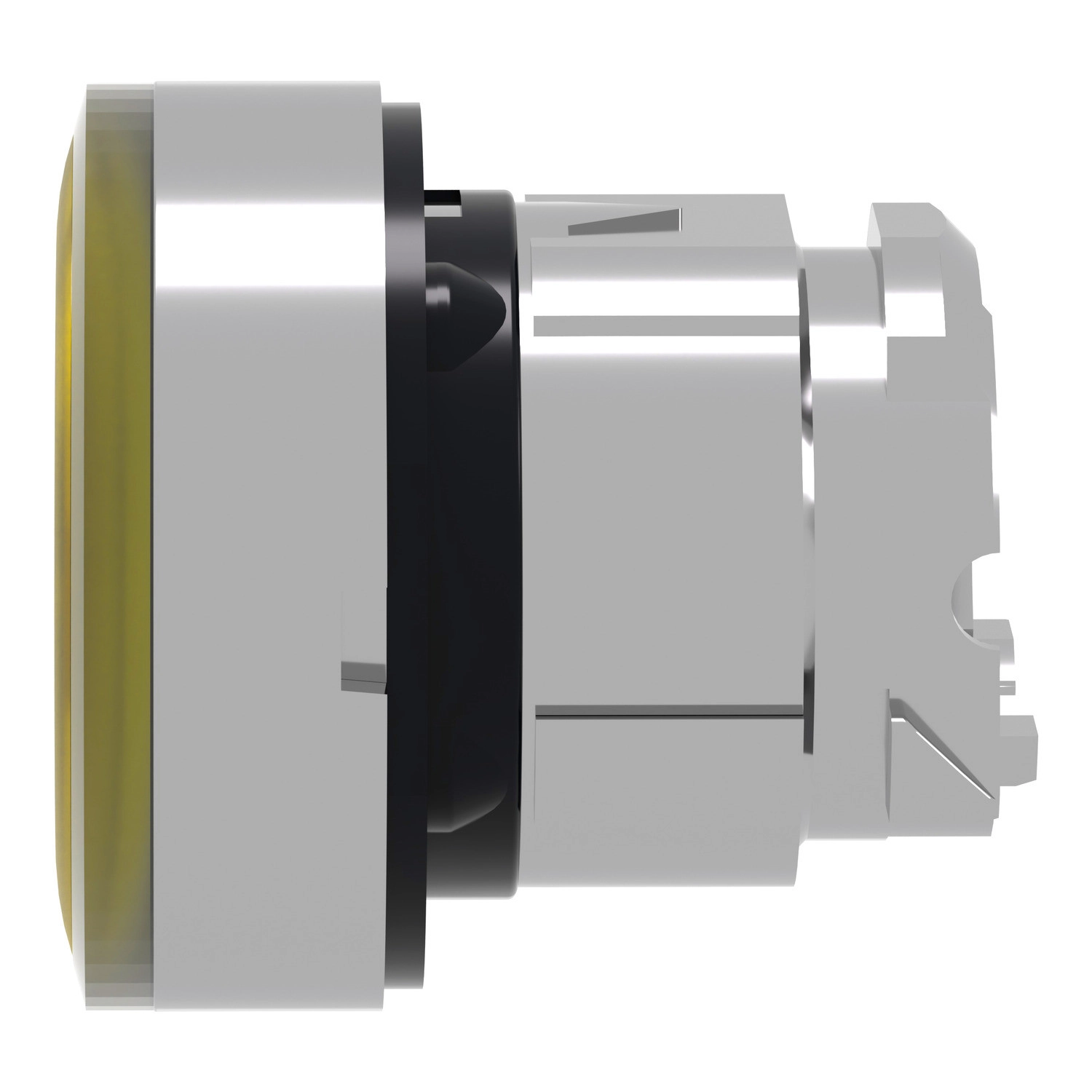

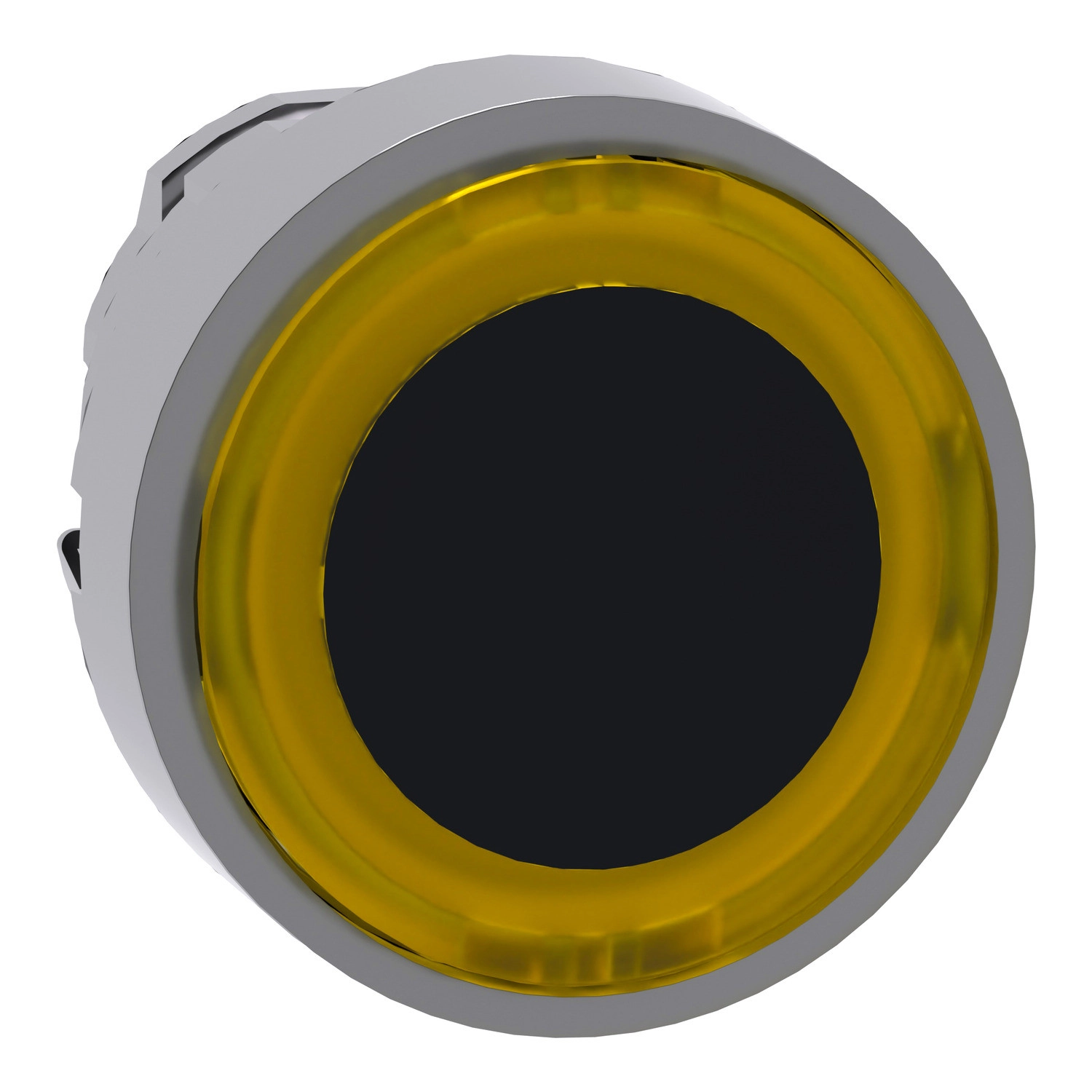

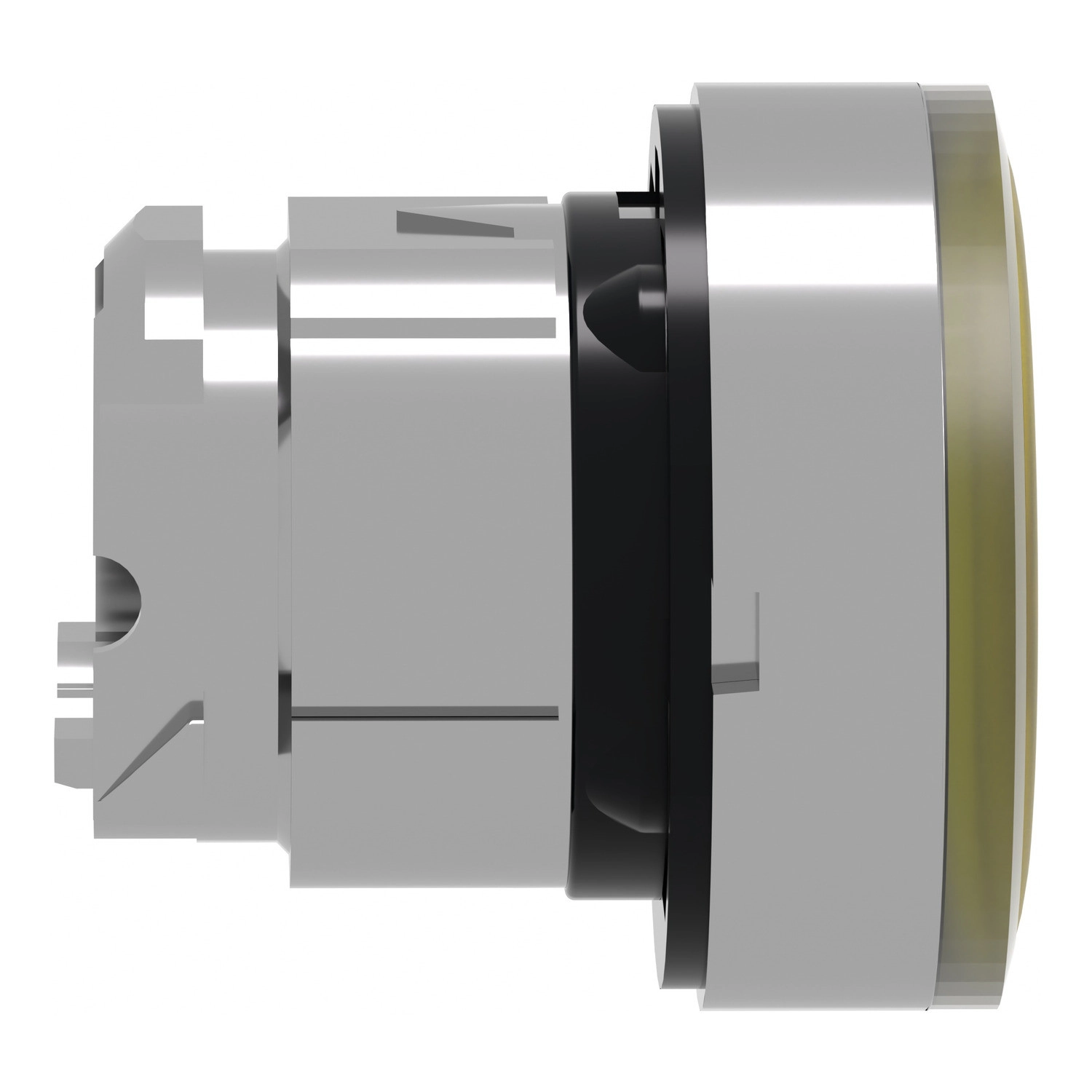

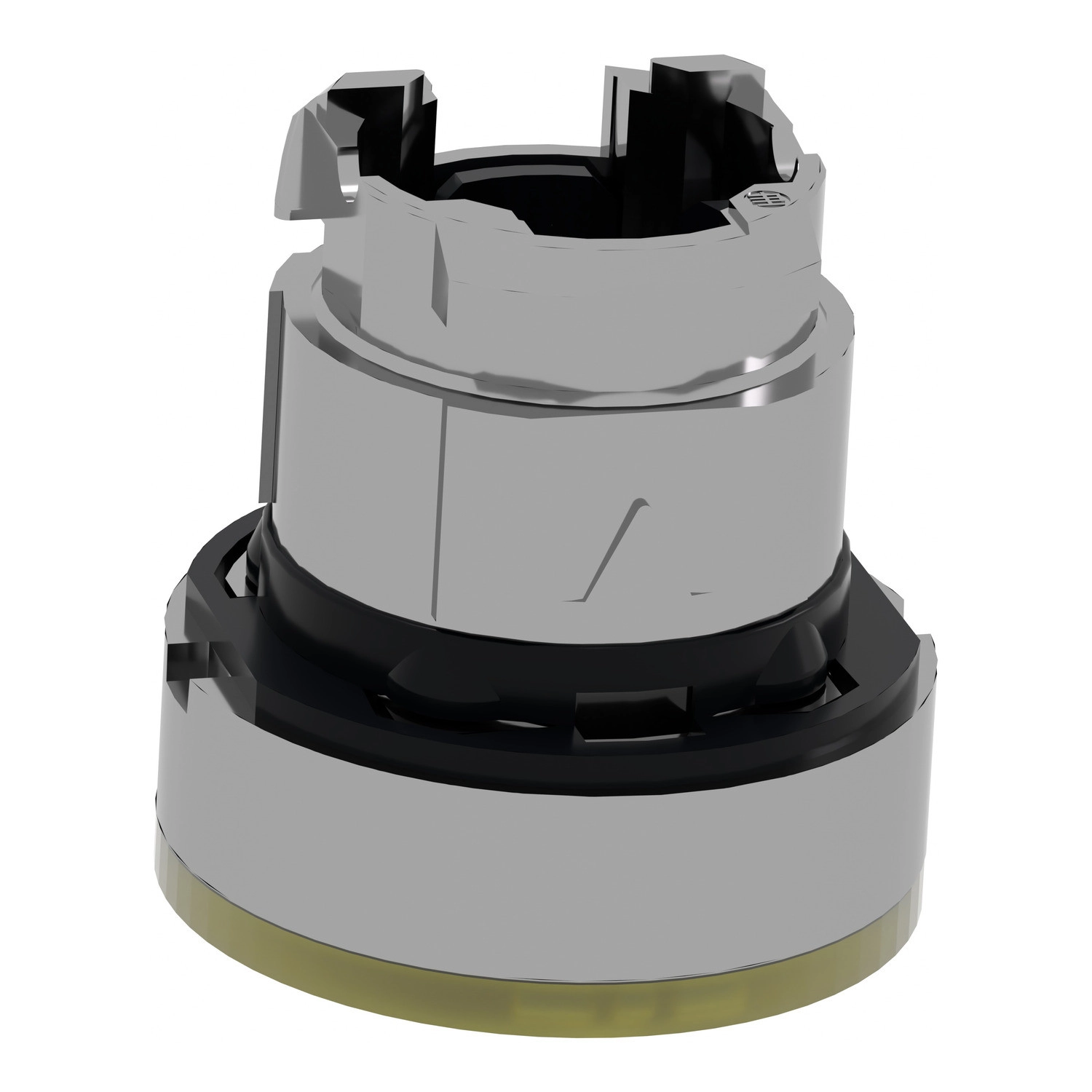

A Schneider Electric Harmony XB4 termékcsalád ZB4BW983 cikkszámú világító nyomógomb feje kiváló minőségű, megbízható ipari vezérlőelem, amely ideális választás különböző gépek és berendezések kezelőfelületeinek kialakításához. Ez a sárga színű, krómozott fém kerettel rendelkező, rugós visszatérésű nyomógomb 22,5 mm-es szabványos szerelőnyílásba illeszkedik, és univerzális LED-es megvilágítással van ellátva.
A ZB4BW983 modell jellemzője a sárgán világító peremgyűrű, amely intuitív visszajelzést biztosít a gépkezelők számára. A nyomógomb sárga, jelölés nélküli sima felülettel rendelkezik, így könnyen testreszabható különböző felhasználási igényeknek megfelelően. A kezelőfej kompatibilis a Schneider Electric univerzális LED-blokkjaival, ami sokoldalú felhasználást tesz lehetővé.
A terméket kiemelkedő műszaki paraméterek jellemzik. Rendkívüli mechanikai tartóssága 10 millió kapcsolási ciklusra lett tesztelve, így hosszú távú, megbízható működést biztosít ipari környezetben is. Ellenáll a magas nyomású mosásnak (7000000 Pa 55°C-on, 0,1 m távolságból), és széles hőmérsékleti tartományban (-40...+70°C) működik, ami alkalmassá teszi szélsőséges körülmények közötti használatra is. Védelmi szintje kiemelkedő: IP66, IP67, IP69 és IP69K fokozattal rendelkezik, valamint NEMA 13 és NEMA 4X besorolással is bír. Ütésállósága IK06 fokozatú az IEC 62262 szabványnak megfelelően.
A Harmony XB4 nyomógomb fej műszaki tervezése lehetővé teszi különböző kapcsolási konfigurációk megvalósítását. Az elektromos összeállítási kódok (M1, M2, M6, M10) alapján különböző kontaktusszámú és elrendezésű kapcsolóelemekkel használható, maximálisan 6 érintkezővel. A termék számos nemzetközi szabványnak megfelel, többek között: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, UL 508, valamint minősítésekkel rendelkezik a BV, CSA, DNV, LROS és UL szervezetek részéről. A robusztus kivitel ellenáll a rezgéseknek (5 gn, f=2...500 Hz) és ütéseknek (30 gn 18 ms időtartamig vagy 50 gn 11 ms időtartamig), így a legigényesebb ipari alkalmazásokban is megbízhatóan teljesít.
Schneider Electric Harmony XB4 - ZB4BW983 -fém világító nyomógomb fej műszaki adatok
Termék jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Világító nyomógomb fej
Eszköz rövid neve: ZB4
Termék kompatibilitás: Univerzális LED
Keret anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Értékesítés oszthatatlan mennyiséggel: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: Sárga sima, jelöletlen
Működtető kiegészítő információ: Világító peremgyűrűvel
Sapka/működtető vagy lencse színe: Sárga
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 30 mm
Ellenállás nagynyomású mosásnak: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Elektromos összetétel kód: M1 <6 érintkezőhöz egyedi blokkok használata front szereléshez integrált LED-del
M2 <6 érintkezőhöz egyedi és kettős blokkok használata front szereléshez integrált LED-del
M6 <2 érintkezőhöz egyedi blokkok használata front szereléshez integrált LED-del és transzformátorral
M10 <2 érintkezőhöz egyedi blokkok használata front szereléshez integrált LED-del
Környezet
Védő kezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, UL 508, IEC 60947-5-4, IEC 60947-5-5, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds hajózási nyilvántartása), UL listázott
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszos gyorsuláshoz az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszos gyorsuláshoz az IEC 60068-2-27 szerint
